Tonifishi D automatic Store
Магазина Tonifishi D automatic Store работает с 27.07.2013. его рейтинг составлет 91.12 баллов из 100. В избранное добавили 8463 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3288 наименований товаров, успешно доставлено 7994 заказов. 991 покупателей оставили отзывы о продавце.
Характеристики
4 ходовой Платиновый сопротивление RTD Высокоточный модуль сбора температуры PT1000
История изменения цены
*Текущая стоимость 4 101,73 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-24-2026 | 5208.89 руб. | 5312.60 руб. | 5260 руб. |
| May-24-2026 | 4224.18 руб. | 4308.97 руб. | 4266 руб. |
| Apr-24-2026 | 5126.59 руб. | 5229.92 руб. | 5177.5 руб. |
| Mar-24-2026 | 5085.87 руб. | 5187.55 руб. | 5136 руб. |
| Feb-24-2026 | 4060.60 руб. | 4141.49 руб. | 4100.5 руб. |
| Jan-24-2026 | 5003.25 руб. | 5103.3 руб. | 5053 руб. |
| Dec-24-2025 | 4962.34 руб. | 5061.27 руб. | 5011.5 руб. |
| Nov-24-2025 | 4921.15 руб. | 5019.85 руб. | 4970 руб. |
Описание товара
PT100/PT1000 четырехканальный модуль сбора платинового сопротивления, 4 канала могут быть собраны из того же входного типа платинового сопротивления, каждый канал также может вводить различные Платиновые сопротивления; полный диапазон приема диапазон-200-850 градусов, точность отображения 0,1 градусов, приобретение, точность 0.05%. И 4 дороги и 4 дороги. Коммуникация с использованием MODBUS-RTU RS485; Может быть адаптирована к PLC, DCS и различным программным обеспечением конфигурации и т. Д.
Первая глава продукта
A. Краткая информация
MB4RTD4Дорожного движенияПлатина Сопротивление высокой точностиМодуль сбора, Платиновое сопротивление (PT100/PT1000 385 двойной ток возбуждения соответственно 500uA/250uA) сигнал; Источник возбуждения для двойного платинового сопротивления, программируемый источник тока возбуждения, скорость и точность сбора выше и быстрее; Получение данных аналогового сигнала, путем изоляции выхода интерфейса RS485; Модуль с использованием Modbus-RTU связи, Может быть адаптирован к PLC, DCS и программного обеспечения конфигурации.
Получение сигнала, ЦП и вход питания, изоляция электрического сигнала связи RS485, эффективное подавление всех видов последовательного режима и помех общего режима, для обеспечения точности данных, но также для обеспечения надежности модуля.
Две. Характеристика
1. Использование стандартного протокола Modbus-RTU.
2. В соответствии с их собственными потребностями для установки входного сигнала типа канала.
Три Высокоточное получение сигнала: использование высокоточных 24 бит AD и двойного возбуждения в соответствии с программируемым источником тока.
4. Безопасность: Получение сигнала, выход сигнала, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга.
Пять Защита связи: Интерфейс выхода сигнала связи RS485 с использованием перенапряжения и двойной защиты от перегрузки по току.
Шесть Тип входного сигнала, формат связи может быть установлен через программное обеспечение.
7. Мощность защита от обратной полярности.
Три. Технический индекс
Проект | Параметр |
AI Входной сигнал | 1Входной канал: 4 канала изолированное Аналоговое приобретение 2Тип входного сигнала: Платиновое сопротивление (PT100/PT1000) может быть определено для каждого входного канала 3Частота дискретизации: 4 канала на 200 мс время приобретения (каждый канал 5 точек сбора в секунду) 4Разрешение: 24 AD бит 5.Схема сбора и защита напряжения изоляции ЦП: 1500 В |
ДиИ сделать | 1. 4Сухой контакт входной оптопары Commons 2. 4Выход коллектора optocoupler Commons |
RS485 Коммуникационная мощность | 1Протокол передачи данных: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выход интерфейса с использованием защиты от перенапряжения и перегрузки по току 3Скорость передачи данных: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps 38400bps57600bps, 115200bps. 4Проверьте Бит: Нет проверки паритета, проверки паритета 5. Настройка: адрес модуля, скорость передачи данных, паритетные биты могут быть установлены по 6.Схема связи и изоляция ЦП защита напряжения: 1500 В |
Размер модуля | A.Размер отдельного модуля: 104 мм * 72 мм * 26 мм B.С клеммой и направляющей Размер коробки: 124 мм * 72 мм * 45 мм |
Способ установки | Стандартная установка направляющей DIN (35 мм направляющая или высокий и низкий трек) |
Рабочая среда | Температура: -10 ~ + 55 Температура влажности: 35 ~ 85% (не роса) |
Рабочее Электропитание | 1Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности источника питания 2Потребляемая мощность: менее 3 Вт |
Четыре. Точность измерения
Входной разъем | Диапазон измерений | Разрешение дисплея | Точность |
Компании "feilong" | PT100(-200 - 850 градусов C) | 0,1C | 0.05% |
PT1000(-200 - 850 градусов C) | 0,1C | 0.05% |

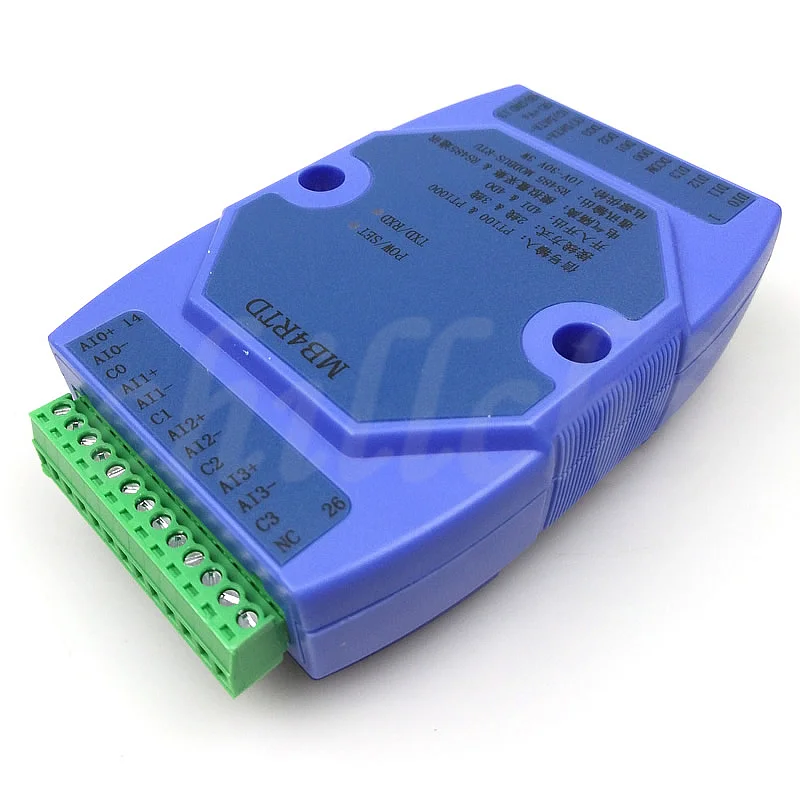

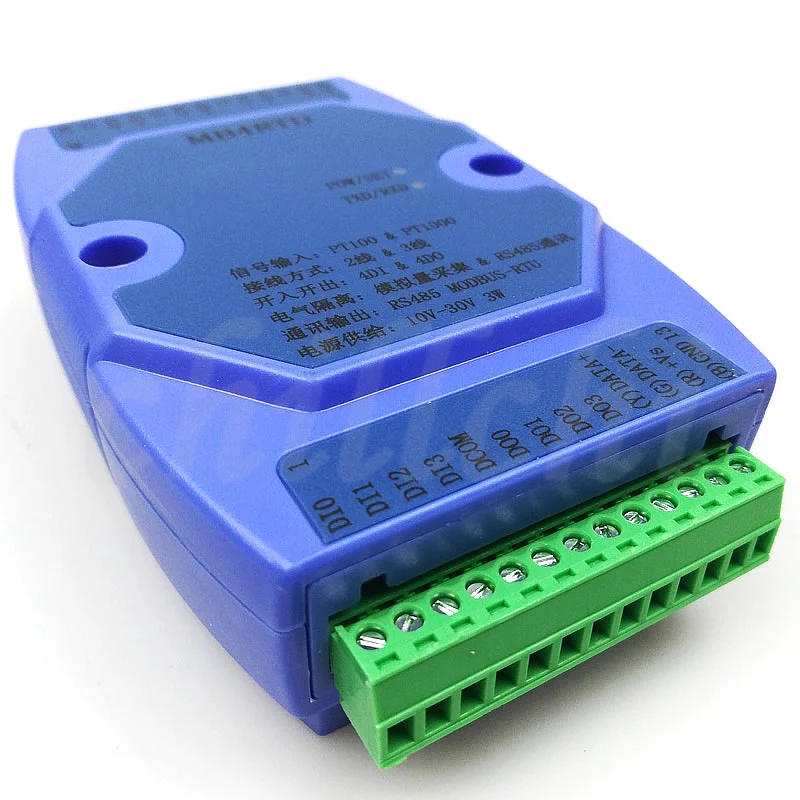

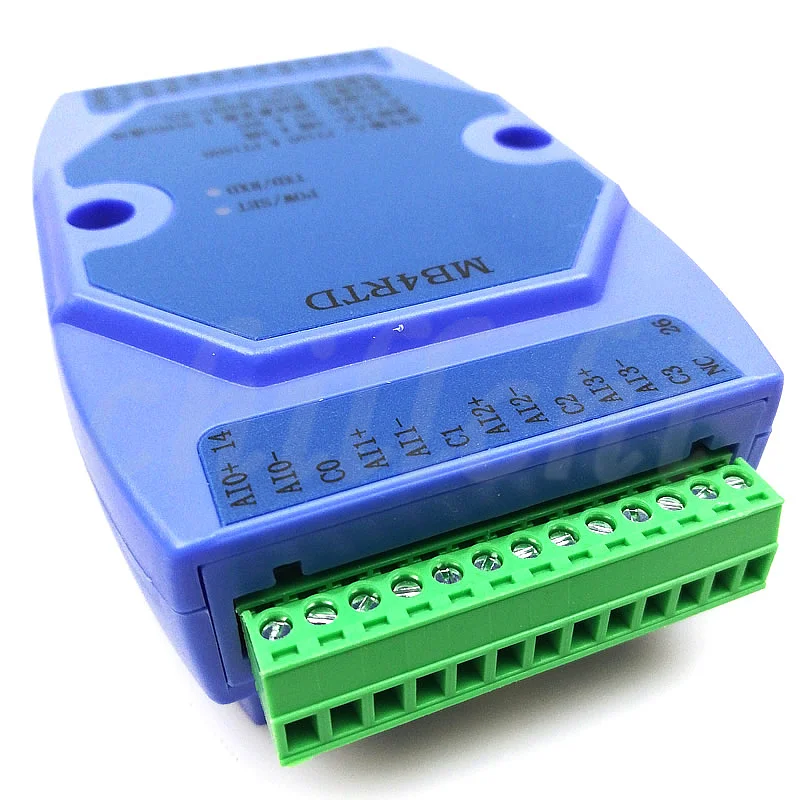

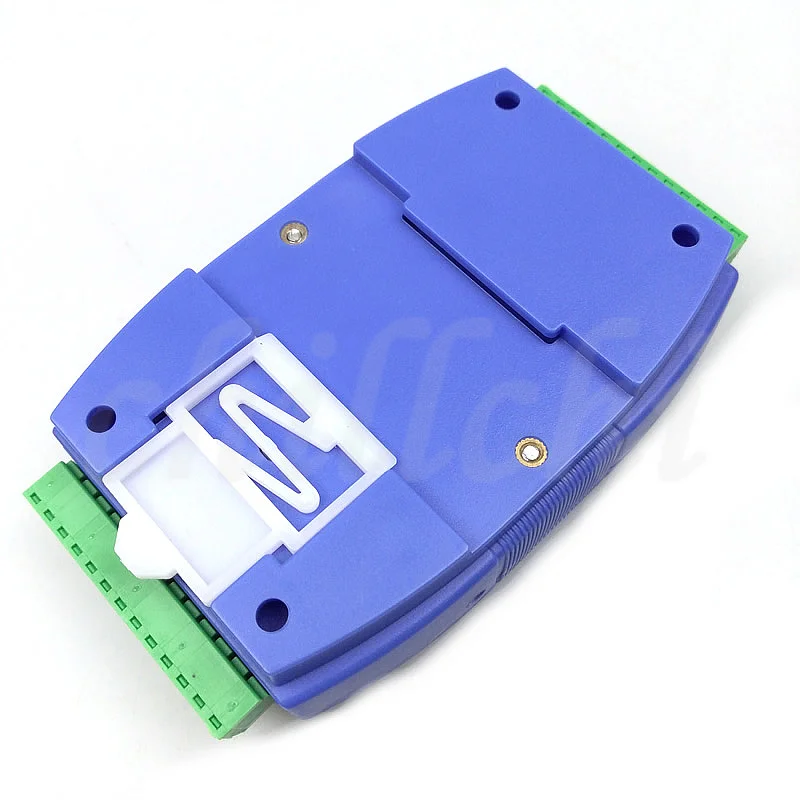

Пять. Внешний вид изделия
Шесть. Спецификация модуля индикаторной лампы и функции переключателя
1. POW/комплект;Модуль индикация рабочего состояния
A.Зеленый свет: модуль работает в бегущем состоянии. B. Красный свет: модуль имеет параметры конфигурации были написаны, необходимо повторно включить.
2. TXD/RXD:Связь индикация состояния
A.Зеленый свет мигает: связь получает данные B. Красный свет мигает: модуль посылает данные
C.Зеленый свет всегда горит: DATA + и DATA-на линии связи RS485 линия подключена к обратному или соединение сломано
Три Модуль правый переключатель сброса
A. Когда параметры связи (адрес модуля, скорость передачи данных, паритет) не знают и не могут установить связь с контактным модулем, решение заключается в сбросе параметров связи; мы используем зажим, чтобы удерживать переключатель сброса не открыт, через 5 секунд после [POW/SET] Модуль красного индикатора, отпустите переключатель сброса, параметры связи были сброшены, до тех пор, пока модуль питания после времени перезапуска, параметры связи модуля были сброшены.
B. Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, паритет: нет.

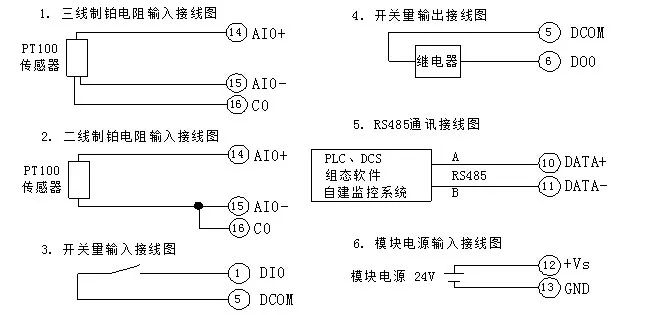

Семь. Типичное применение Монтажная схема
Восемь. Определение клеммы
POS терминал | Название | Объяснить | POS терминал | Название | Объяснить | |
1 | DI0 | Переключайте входные 0 | 26 | NC | Пустые | |
2 | Aignd | Переключайте входные 1 | 25 | C3 | Платинового вход 3 | |
3 | IN1 + | Переключайте входные 2 | 24 | AI3- | Аналоговый Входной канал 3 отрицательный | |
4 | IN2 + | Переключайте входные 3 | 23 | AI3 + | Аналоговый Входной канал 3 положительных | |
5 | DCOM | Откройте в общественных местах | 22 | C2 | Platinum входное сопротивление 2 | |
6 | DO0 | Переключатель выход 0 | 21 | AI2- | Аналоговый Входной канал 2 отрицательный | |
7 | DO1 | Переключатель выход 1 | 20 | AI2 + | Аналоговый Входной канал 2 положительный | |
8 | DO2 | Переключатель выход 2 | 19 | C1 | Platinum вход термостойкость-1 шт. | |
9 | DO3 | Переключатель на выходе 3 | 18 | AI1- | Аналоговый Входной канал 1 отрицательный | |
10 | DATA + | В RS485Связь + | 17 | AI1 + | Аналоговый Входной канал 1 положительный | |
11 | Данных | B RS485Связь- | 16 | C0 | Platinum входное сопротивление 0 | |
12 | + Vs |
