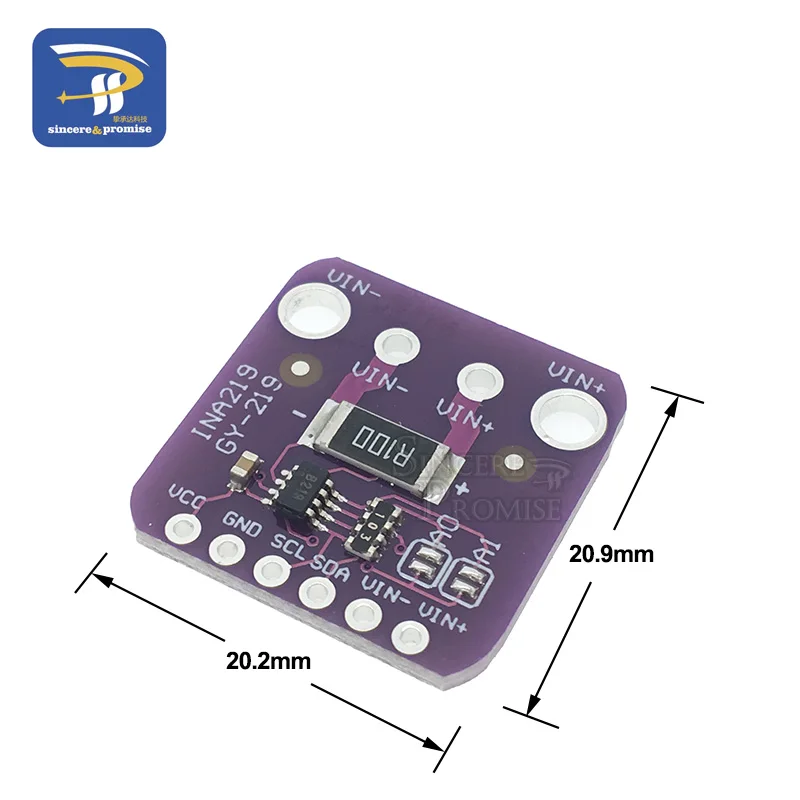

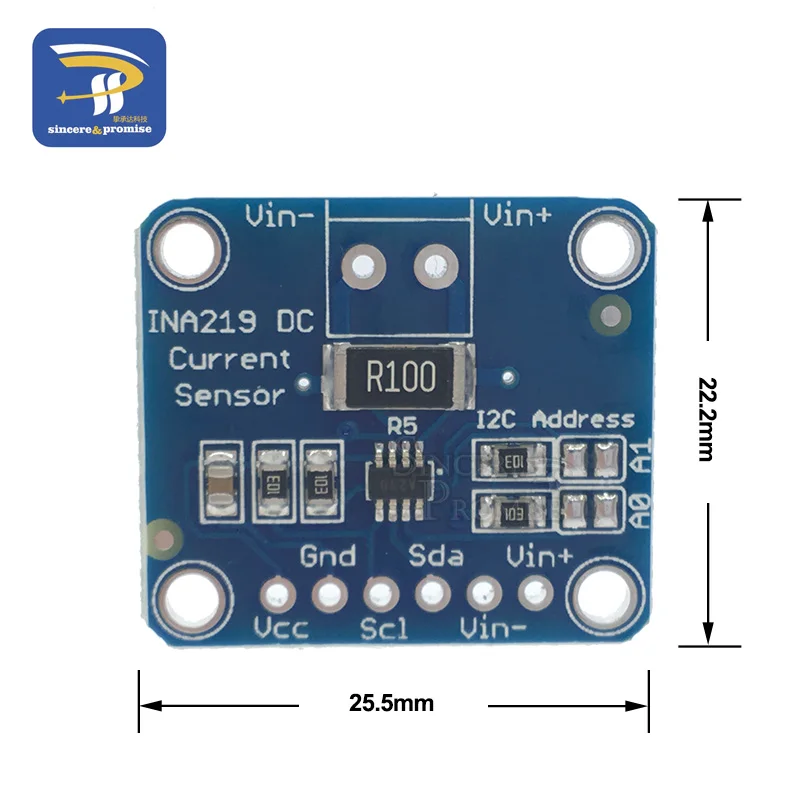

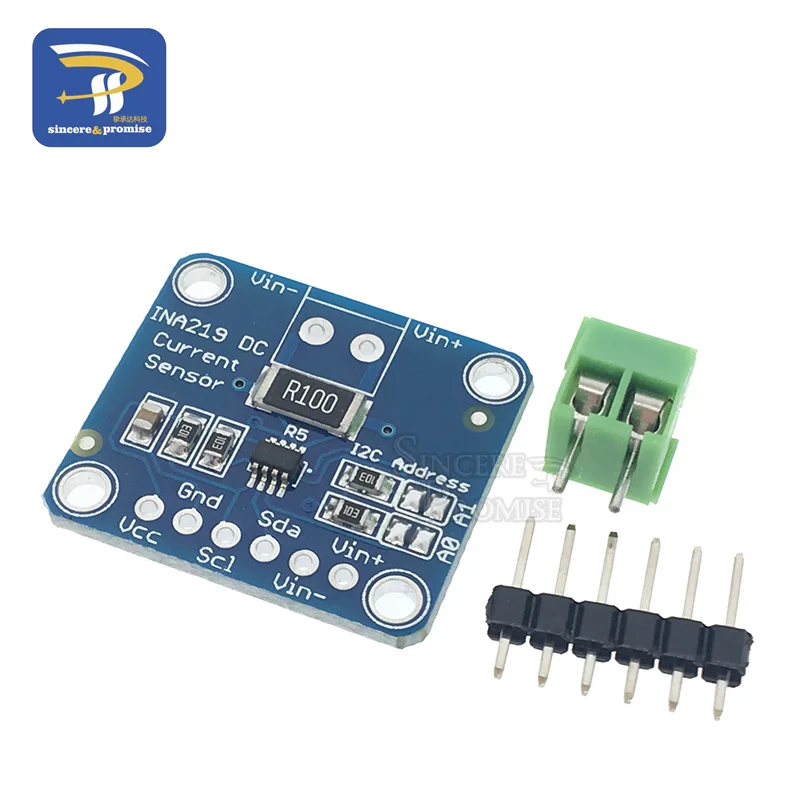

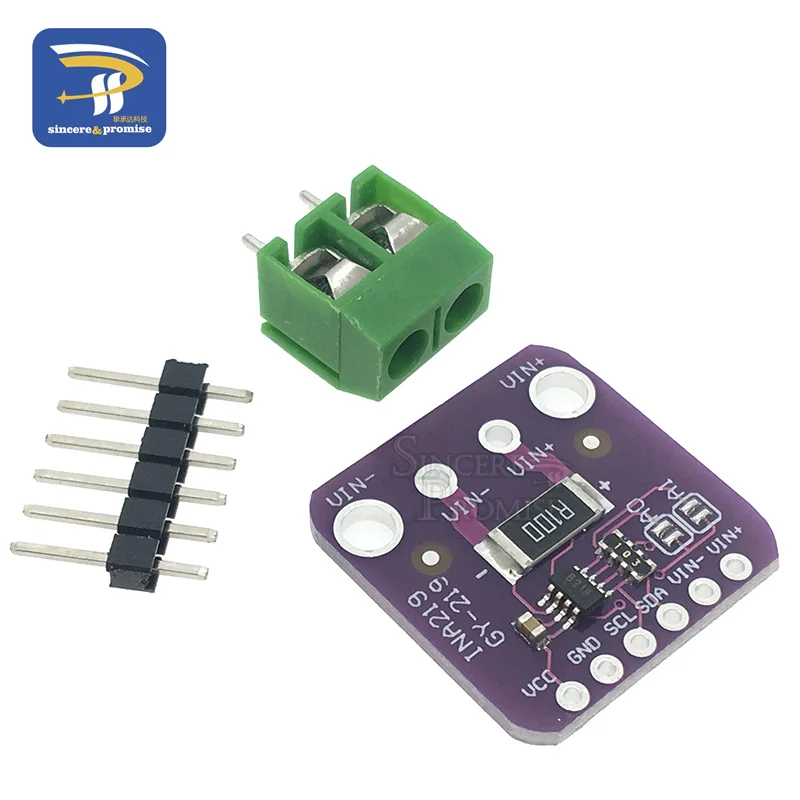

INA219 GY 219 ток Питание Сенсор коммутационная плата модуль I2C интерфейс высокой

---

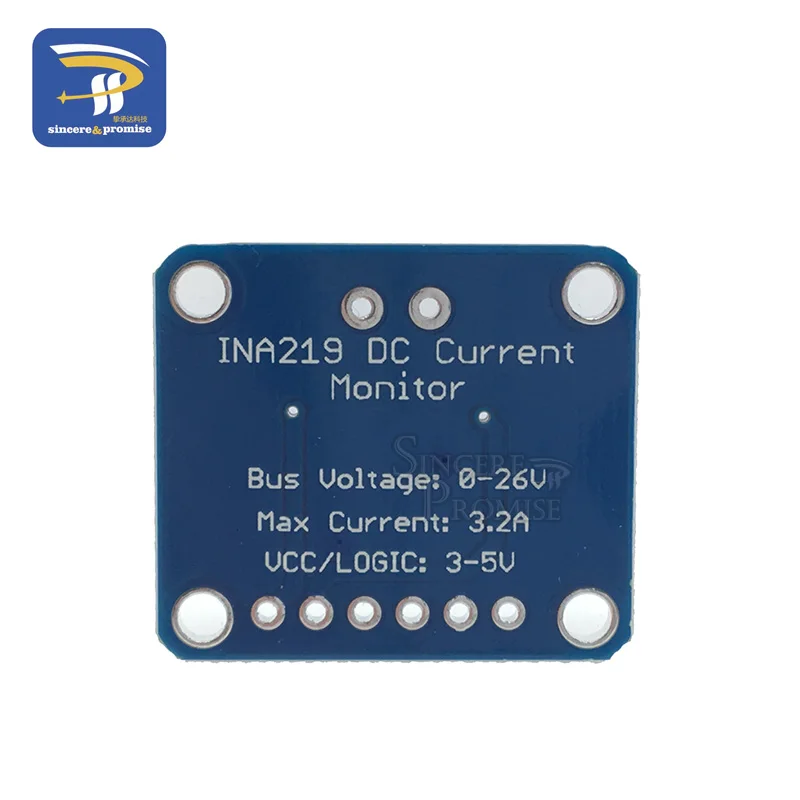

  Эта секционная плата решит все ваши проблемы с контролем мощности. Вместо того, чтобы бороться с двумя мультиметрами, вы можете просто использовать удобный чип INA219B на этом прорыве, чтобы измерить как высокое боковое напряжение, так и ток постоянного тока, нарисованный по I2C с точностью 1%. Большинство современных измерительных устройств, таких как наш текущий панельный счетчик, подходят только для измерения низкой стороны. Это означает, что если вы не хотите получить аккумулятор, вы должны прикрепить измерительный резистор между целевым заземлением и истинным заземлением. Это может привести к проблемам с схемами, так как электроника, как правило, не нравится, когда ссылки на землю меняются и перемещаются с помощью различного тока. Этот чип гораздо умнее-он может обрабатывать Высокие боковые измерения тока, до + 26VDC, даже если он работает с 3 или 5V. Он также сообщит о высоком боковом напряжении, которое отлично подходит для отслеживания срока службы батареи или солнечных панелей. Точный усилитель измеряет напряжение через 0,1 Ом, 1% чувствительный резистор. С тех пор, как усилитель Максимальная Входная разница ± 320mV, это означает, что он может измерять до ± 3,2 ампер. С внутренним 12 битным ADC, разрешение при диапазоне ± 3.2A составляет 0.8ма. С внутренним коэффициентом усиления, установленным как минимум div8, максимальный ток составляет ± 400мА, а разрешение-0,1ма. Расширенный хакеров можно удалить 0,1 ток Ома резистор и заменить его на свой собственный, чтобы изменить диапазон (допустим 0,01 Ом для того чтобы измерить до 32 Ампер с разрешением 8mA) Мы включают в себя 6-штыревой разъём (, так что вы можете легко прикрепить этот датчик к макетная плата), а также 3,5 мм кабельный наконечник, так что вы можете легко прикреплять и отсоединять вашего груза. Использование простое. Включите датчик с 3 до 5 В постоянного тока и Подключите два контакта I2C к микроконтроллеру. Затем подключите ваш целевой источник питания к VIN + и нагрузку на землю к VIN- Технические детали Использует чип INA219B, смотрите таблицу данных для детальных спецификаций0,1 Ом 1% 2 Вт токочувствительный резисторДо + 26 в целевое напряжениеИзмерение тока до ± 3,2a, с разрешением ± 0,8ма0,9 "x 0,8" PCBЭта доска/завод деталя Чип использует I2C 7-бит адреса 0x40, 0x41, 0x44, 0x45, выбирается с джемперы

Модуль Zero CJMCU-219 представляет собой интерфейс I2C с дрейфом, двунаправленным током/интегральной схемой монитора питания (IC) и еще больше расширяет энергосберегающие электронные продукты TI camp. INA219 с самой высокой точностью и наименьшим размером в отрасли, не только для мониторинга падения напряжения через шунтирующий резистор на чувствительном шунтирующем напряжении, но и для вычисления мощности. Устройство доступно в посылка SOT23, обеспечивая небольшой цифровой датчик тока сервера, ноутбуки, источники питания, управление батареей и автомобильное и телекоммуникационное оборудование, недорогие решения.

INA219 at -40C до + 1% может быть достигнуто в пределах максимальной погрешности 85C диапазон температур, Максимальное смещение 100 УФ. Высокоточные продукты сочетают в себе преимущества 12-разрядный разрешение, насколько это возможно, чтобы помочь клиентам уменьшить падение давления на резистора шунта, тем самым уменьшая потери мощности и потребеление энергии и сэкономить пространство на борту. Устройство может быть обнаружено в диапазоне напряжения шины от 0 В до + 26 В.

INA219 другие важные особенности включают:

Программируемый калибровочный регистр можно считывать в единицах постоянного тока и считывать мощность в ваттах.
До 128 образцов могут быть усреднены для достижения фильтрации в шумных условиях.
I2C интерфейс имеет настройки таймаута, не только для того, чтобы не допустить Блокировка автобуса, но также обеспечивает высокую скорость режим, чтобы удовлетворить требования к связи до 3,4 МГц.
Все свойства INA219 программированы для поддержки.
Единого источника питания, рабочее напряжение в диапазоне от + 3,0 до + 5,5 V.
