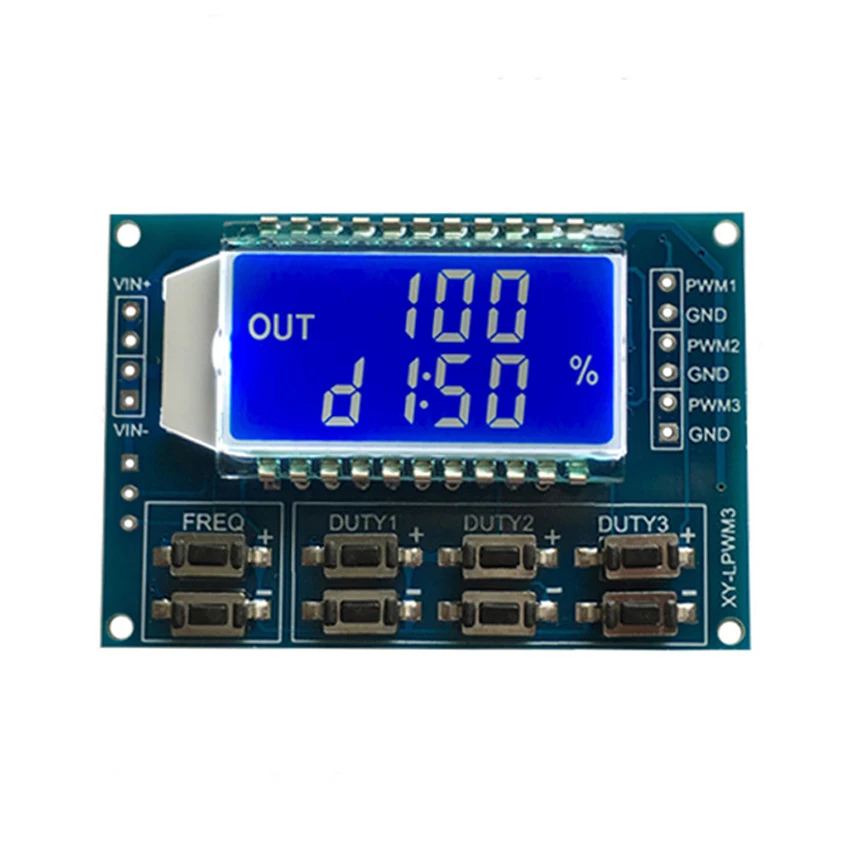

3 канальный блок питания с PWM генератор сигналов Модуль 1 Гц ~ 150 кГц прямоугольная
222,04 руб.
Новое поступление
FLYSKY 3 канальный приемник для Rc Авто лодки Стандартный FS GR3E 2 4 ГГц|Генераторы
672,78 руб.

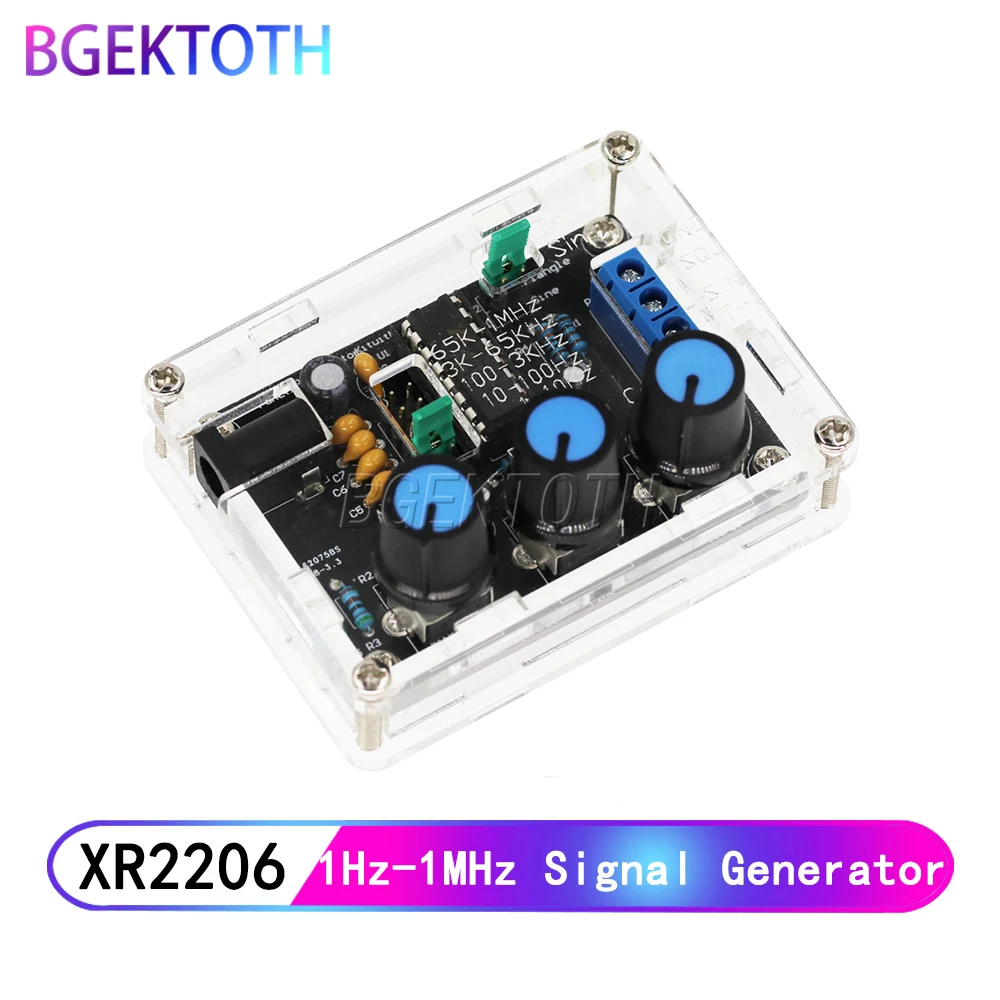

Генератор сигналов XR2206 функция сделай сам
206,50 руб.
850 900 1800 2100 МГц Mobiele Telefoon Booster Signaal Versterker 2G 3G 4G LTE cellulaire Repeater CDMA GSM WCDMA набор|Генераторы
6 216,36 - 7 400,57 руб.

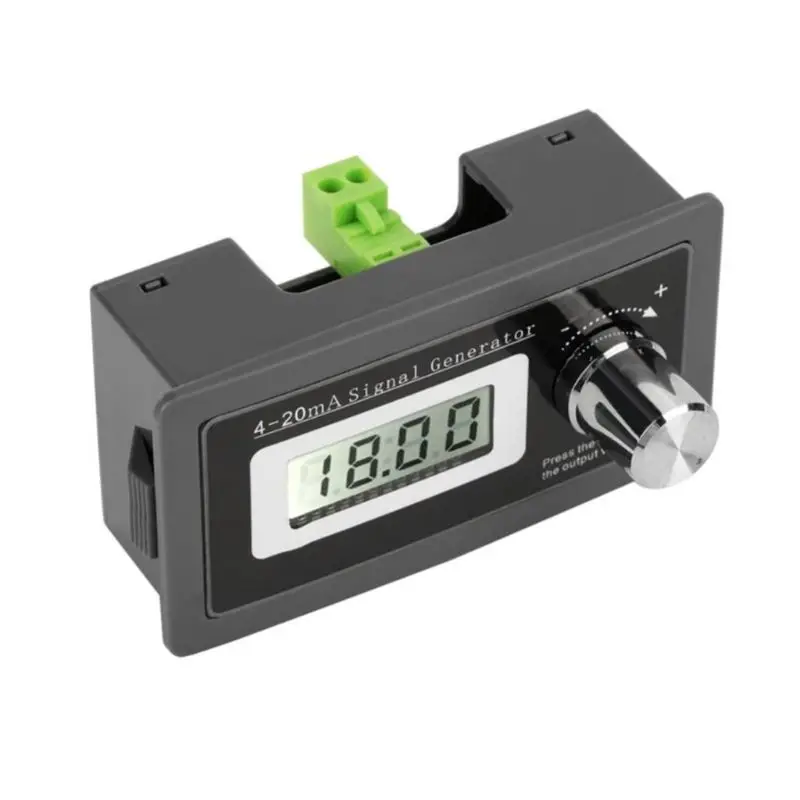

2020 Новый 2 проводной 4 20mA генератор сигналов петли тока с креплением на панели
566,94 руб.
UNI T UTG932E функциональный одноканальный генератор 1μHz 30MHz двухканальный
8 262,08 - 10 313,73 руб.

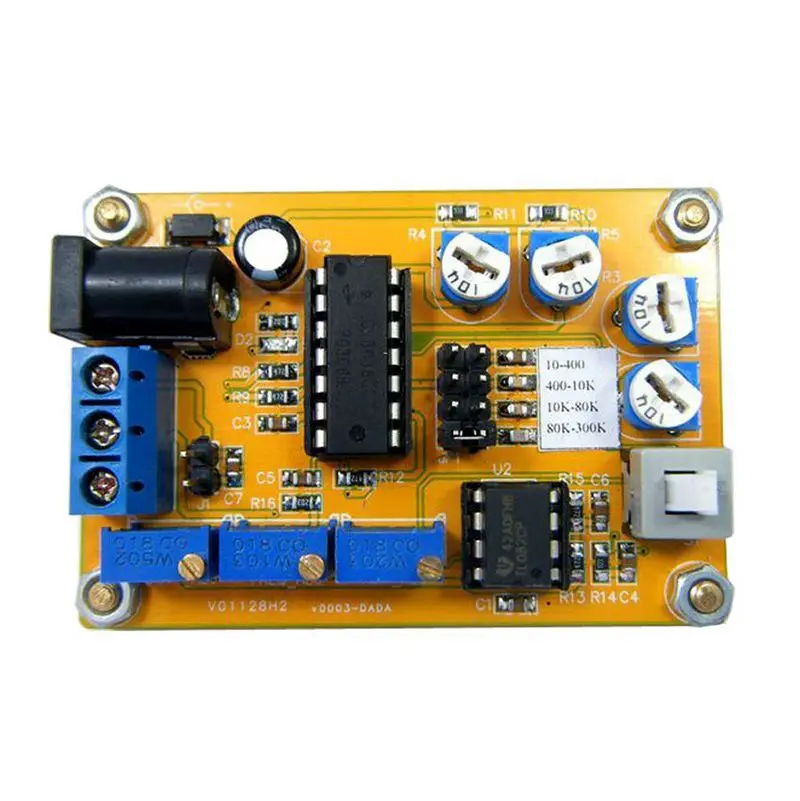

ICL8038 DDS генератор сигналов модуль синусоидальный квадратный волновой
315,30 руб.
Генератор импульсных сигналов для шагового двигателя регулятор скорости
353,78 руб.
Характеристики

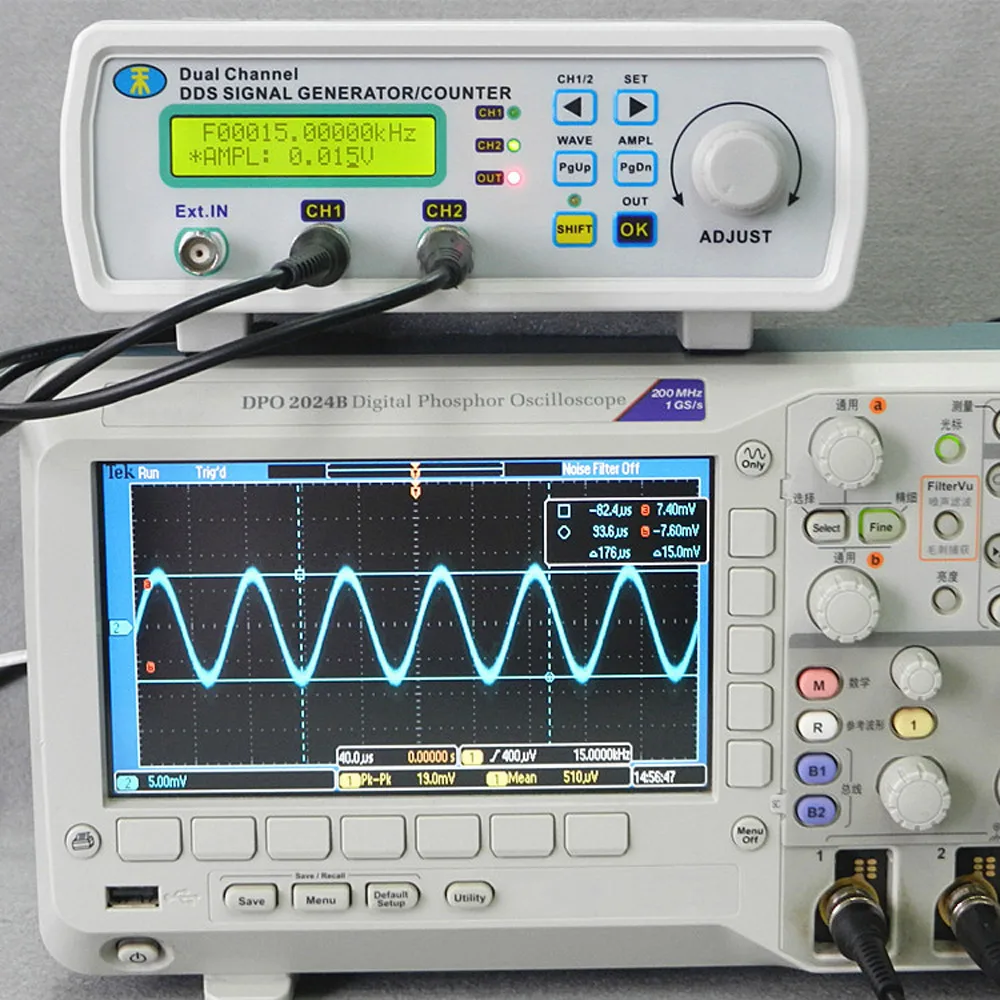

Двухканальный генератор сигналов DDS цифровой измеритель частоты произвольной
История изменения цены
*Текущая стоимость 6 449,50 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-24-2026 | 8190.4 руб. | 8354.62 руб. | 8272 руб. |
| May-24-2026 | 6642.66 руб. | 6775.78 руб. | 6708.5 руб. |
| Apr-24-2026 | 8061.4 руб. | 8222.76 руб. | 8141.5 руб. |
| Mar-24-2026 | 7997.54 руб. | 8157.75 руб. | 8077 руб. |
| Feb-24-2026 | 6385.77 руб. | 6513.61 руб. | 6449 руб. |
| Jan-24-2026 | 7868.7 руб. | 8025.91 руб. | 7946.5 руб. |
| Dec-24-2025 | 7803.60 руб. | 7959.83 руб. | 7881 руб. |
| Nov-24-2025 | 7739.52 руб. | 7894.82 руб. | 7816.5 руб. |
Описание товара

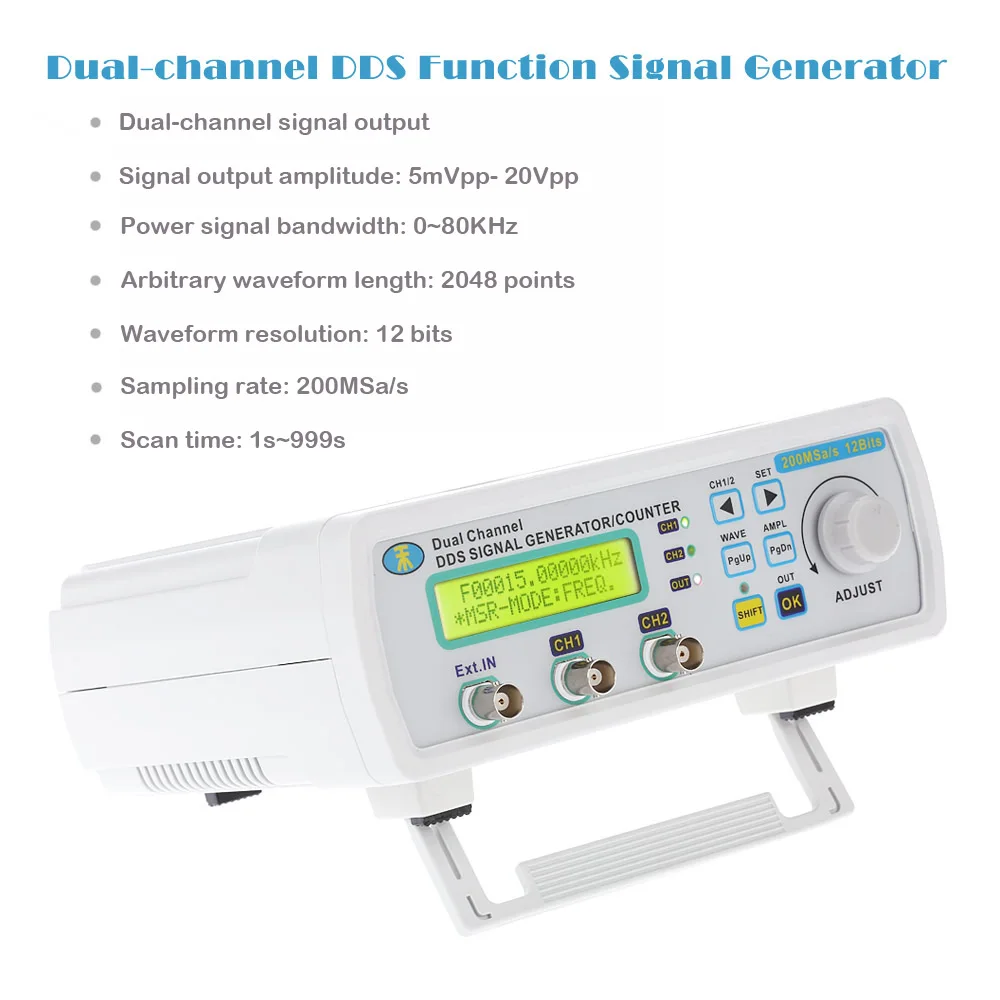

Цифровой двухканальный DDS генератор сигналов Частотный измеритель произвольной формы 0-80 кГц полоса пропускания сигнала мощности 20 МГц
DDS функциональный генератор сигналов из этой серии является многофункциональным генератором сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.
Наиболее отличительной особенностью является то, что он добавляет двухканальный выходной интерфейс сигнала, частотный диапазон выходного сигнала-0 ~ 80 кГц, амплитуда 30mVp-p ~ 30Vp-p, максимальный ток-1 А; эти два канала не зависят от мощности сигнала и могут использоваться параллельно, так что выходной ток до 2 А; Он также может быть использован в тандеме, так что выходная амплитуда до 60Vp-p. Амплитуда и частота могут отображаться на экране, и вы можете использовать ручку или программное обеспечение ПК непрерывно настраивается.
Особенности:
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.
CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.
Поддерживает пользовательскую форму волны, каждая произвольная Глубина памяти 2048*12 бит, частота дискретизации 200MSa/s.
С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: 60 МГц измеритель частоты и функция счетчика.
Амплитудный диапазон сигнала 5mVpp- 20Vpp (передняя панель), диапазон смещения постоянного тока от-120% до 120%, разрешение 1%.
Встроенный точный-20 дб аттенюатор, достичь минимальной амплитудной разрешающей способности 1МВ.
Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.
Разрешение волны до 12 бит в ширину, выходная форма сигнала более тонкая, искажение формы волны низкое.
С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.
После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.
Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты 10 МГц.
Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.
Особенности сканирования: Частотная Линейная развертка и логарифмическая функция развертки, Пуск и конечные точки сканирования могут быть установлены свободно.
Особенности хранения: можно хранить 10 групп параметров, установленных пользователем (произвольная волна может прехранить 16 групп).
При подключении к ПК может быть использован для управления прибором и может быть изменен на ПК для загрузки произвольной формы выходного сигнала к инструменту.
С защитой от короткого замыкания и защитой от перенапряжения.
Программное обеспечение для ПК и руководство на английском языке:
//www.dropbox.com/sh/t5i0j1h8a5rt7wh/AAD3C7DN_vT2G3E_TOrx4caFa?dl=0
Технические характеристики:
Полоса пропускания сигнала питания: 0 кГц ~ 80 кГц
Амплитуда выходного сигнала: 30mVp-p ~ 30Vp-p (задняя панель)
Максимальный выходной ток: 1A
Максимальная выходная мощность: 15 Вт * 2 (двухканальный усилитель мощности)
Защита от короткого замыкания на выходе: есть (ограничение)
Выходное сопротивление: ≤ 1 Ом
Выходная Фаза: в фазе с сигнальным терминалом
Искажения: <1%
Плоскостность выходного сигнала: ± 1 дБ
| Проект | Параметры | ||
| Ключ Особенности | Частотный диапазон | Синусоида | Нормальные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц |
| Прямоугольная волна | 0,01 Гц ~ 6 MГц | ||
| Треугольники волна | 0,01 Гц ~ 6 MГц | ||
| Пилообразный сигнал | 0,01 Гц ~ 6 MГц | ||
| Произвольной формы | 0,01 Гц ~ 6 MГц | ||
| TTL цифровой сигнал волны | 0,01 Гц ~ 6 MГц | ||
| Выход модуляции | Частота развертки | ||
| Типы сигналов | Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны | ||
| Сигналов Длина | 2048 точек | ||
| Частота дискретизации | 200MSa/s | ||
| Амплитуды сигнала Разрешение | 12 бит | ||
| Минимальное разрешение частоты | 10 МГц | ||
| Частота ошибок | +/-5*10 ^(-6) | ||
| Стабильность частоты | +/-1*10 ^(-6) | ||
| Амплитудный диапазон (от пика до пика) | 5mVp-p ~ 20Vp-p |
||
| Выход сопротивление | 50 Ом (+/-10%) | ||
| Амплитуда Разрешение | 1mVp-p (-20дБ затухание) 10mVp-p (без затухания) |
||
| Офсетная печать диапазон | -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала) | ||
| Смещения Разрешение | 1% | ||
| Фазы диапазон | 0 ~ 359 ° | ||
| Фазы Разрешение | 1 ° | ||
| Синусоида | Гармонических прибыл Системы | 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц) | |
| Искажение | <0.8%(20 Гц ~ 20 кГц) | ||
| Прямоугольная волна | Подъемный вместе времени | ≤ 20ns | |
| Выброс | ≤ 10% | ||
| Рабочий цикл диапазон регулировки | 0% ~ 99.9% | ||
| TTL | Подъемный вместе времени | ≤ 20ns | |
| Низкий уровень | <0,3 V | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Произвольной формы | Количество | 16 | |
| Глубина памяти/группа | 1KB/16 | ||
| Сканирования | Режим сканирования | Линейная развертка, бревенчатая развертка | |
| Время сканирования | 1s-999s | ||
| Диапазон сканирования | Он определяется настройками параметров развертки | ||
| Внешние измерения | Частотный диапазон измерений | Время ворот = 10S 0,1Hz - 60MHz Время ворот = 1S 1 Гц-60 МГц Ворота времени = 0,1 S 10 Гц-60 МГц Ворота времени = 0,01 S 100 Гц-60 МГц |
|
| Вход Напряжение диапазон |
0.5Vp-p ~ 20Vp-p | ||
| Диапазон измерений | 0 ~ 4294967295 | ||
| Подсчет | Вручную | ||
| Измерение ширины положительного и отрицательного импульса | Разрешение 10ns, Макс. Измеряется 10s | ||
| Периодические измерения | Разрешение 20ns, Макс. Измеряется 20s | ||
| Рабочий цикл измерения | Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9% | ||
| Выбор источника | 1. И тд. Вход (сигнал переменного тока) ; 2. TTL-IN вход (цифровой сигнал) | ||
| Память | Количество | 10 | |
| Расположение | M0 ~ M9 | ||
| Интерфейс | Интерфейс режим | Использование USB в последовательном интерфейсе | |
| Связь скорость | 57600bps | ||
| Протокол | Использование командной строки, соглашение | ||
| Питание | Постоянного тока | Источник питания 12 В постоянного тока | |
| Общие | |||
| Размеры | 19,5*17,5*7 см/7,67*6,9 * 2.75in | ||
| Вес | 680 г/24 унции | ||
| Посылка Размеры | 24*24*12 см/9,55*9,45*4,72 дюйма (Д * Ш * В) | ||
| Посылка Вес | 1480 г/52,2 унций | ||

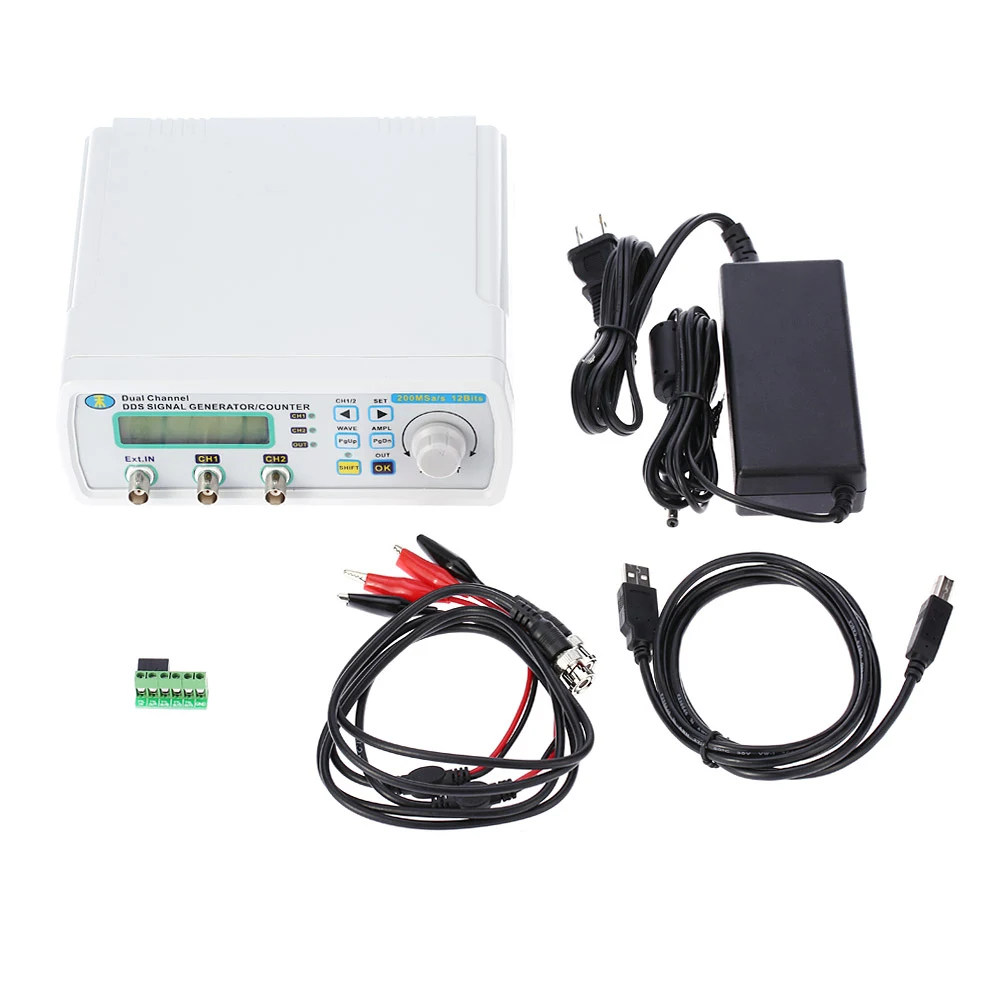

Посылка список:
1 * генератор источника сигнала
1 * USB кабель
1 * Расширительная плата TTL
1 * Мощность адаптер
2 * BNC зажимы кабель
