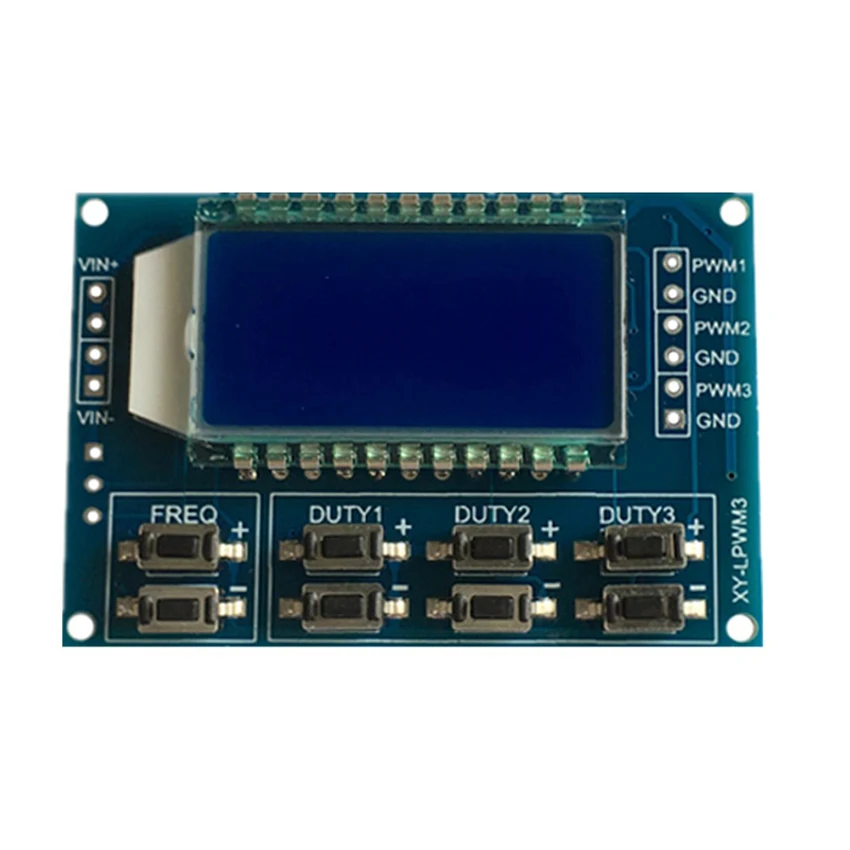

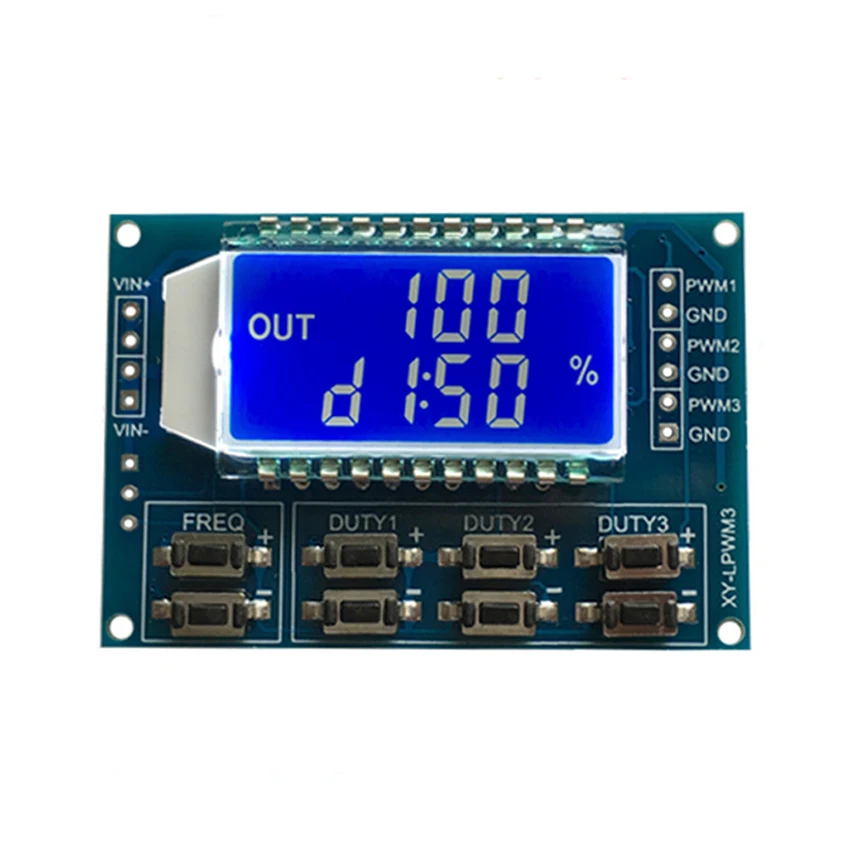

3 канальный блок питания с PWM генератор сигналов Модуль 1 Гц ~ 150 кГц прямоугольная

3 канальный блок питания с PWM генератор сигналов Модуль 1 Гц ~ 150 кГц прямоугольная

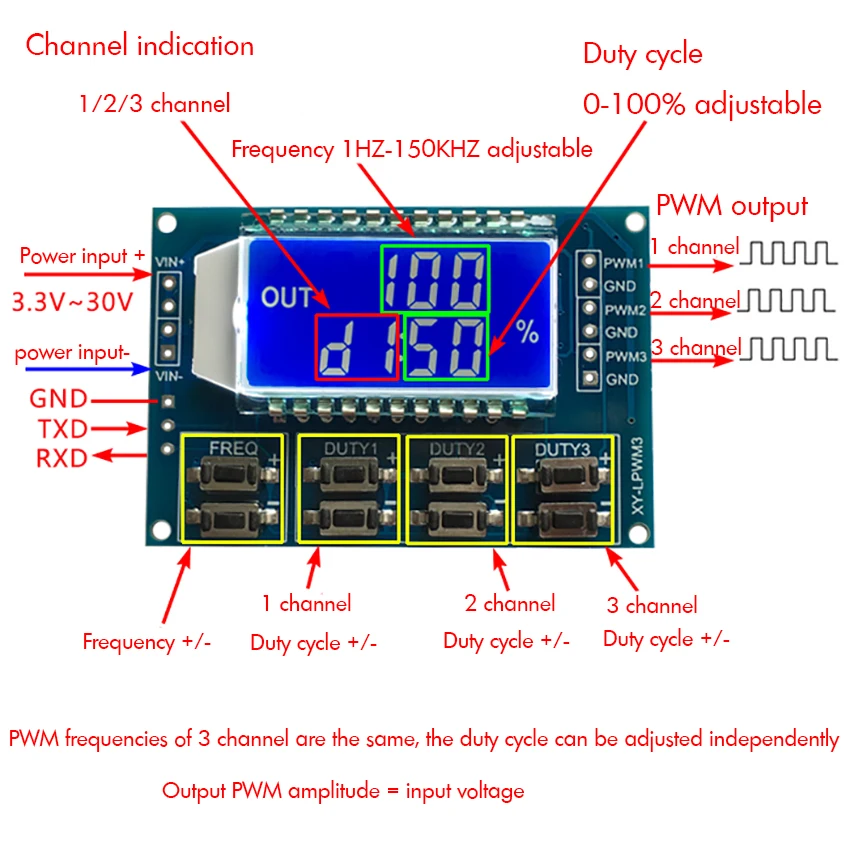

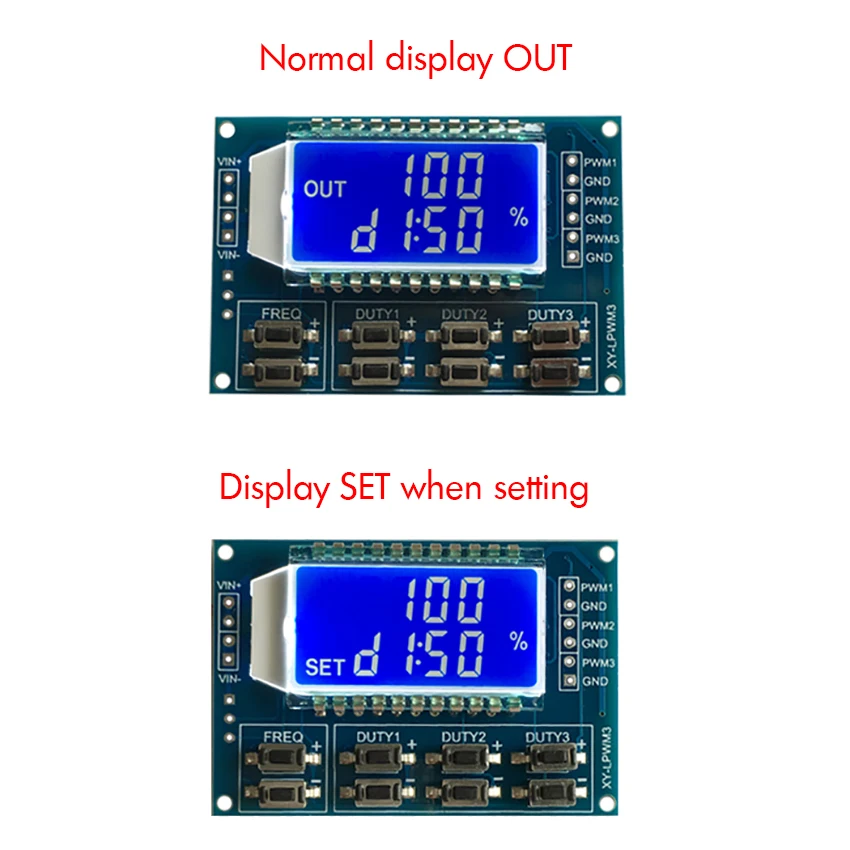

Посылка включает в себя: 1 модуль генератора сигналов Основные характеристики модуля: 1. 3-канал ПВМ выход, Регулируемая частота, последовательное 3-канальный блок питания Выходная частота, независимая Регулировка рабочий цикл, подходит для большинства случаев; 2. LCD жидкокристаллический дисплей частоты и рабочего цикла, очень четкие, очень удобно регулировать 3. Широкий диапазон частот и высокая точность; 4. Серийная связь Во-первых, описание модуля: 3-сторонний выход ШИМ-выход, широкий диапазон воспроизводимых частот), скважность, а также может быть отрегулировано самостоятельно, так и в режиме реального времени; Частота делится на четыре диапазона и автоматически переключается: 1. XXX (без десятичной точки): минимальная единица измерения-1 Гц, а значение-от 1 Гц до 999 Гц. 2. Минимальная единица X.XX (Десятичная точка в платье на празднование ста знака после запятой)-0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц ~ 9,99 кГц; 3. X X.X (запятой составляет десять): минимальная единица является 0,1 кГц; Диапазона значений является 10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десять сот): минимальная единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц Е. Г. Частотный дисплей: 100 означает PWM выход 100 Гц импульса; 1,01 показывает, что ШИМ выводит Пульс 1,01 K; 54,1 показывает, что ШИМ выводит Пульс 54,1 кГц; 1.2.4 означает, что PWM выход является импульсом 124 кГц; Значение рабочего цикла составляет от 0 до 100%, из которых 100% представлено A0 %. Все параметры настройки будут сохранены после отключения питания. Во-вторых, настройки параметров Модуль имеет 8 независимых кнопок для настройки частоты и рабочего цикла. Поддерживает короткое нажатие (увеличение или уменьшение одной единицы) и длительное нажатие (быстрое увеличение или уменьшение). Это очень просто. Параметры автоматически сохраняются после установки. Потеряно. 3-полосная duty кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллического дисплея представляет собой рабочий цикл последнего нажата кнопка, в режиме реального времени, оксфордская ткань очень сильная, используется для простого сканирования нескольких режимов работы. В-третьих, параметры модуля: 1. Рабочее напряжение: 3,3 ~ 30V; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: точность в каждом диапазоне составляет около 2%; 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА; 5. Выходная Амплитуда: амплитуда ШИМ равна напряжению питания; 6. Температура окружающей среды: -20 ~ + 70 °C. В-четвертых, сфера применения: 1. Используется в качестве генератора сигналов квадратной волны для генерирования квадратного волнового сигнала для экспериментальной разработки; 2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; 3. Генерирует регулируемые импульсы для использования MCU; 4. Генерирует регулируемые Импульсы и связанные с управлением цепи (приложения, такие как PWM регулировка скорости затемнения). Пять, контроль последовательного порта (микроконтроллер TTL уровень связи) Стандарт связи: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ «F101»: Установите частоту до 101 Гц (001 ~ 999) «F1.05»: Установите частоту до 1,05 кГц (1,00 ~ 9,99) «F10.5»: Установите частоту до 10,5 кГц (10,0 ~ 99,9) «F1.0.5»: Установите частоту до 105 кГц (1.0.0 ~ 1.5.0) 2. Установите рабочий цикл ШИМ «Dx:yyy»: Установите рабочий цикл PWM x: (1 ~ 3) PWM серийный номер, yyy: (000 ~ 100) рабочий цикл %; Например, D1:050, установите первый рабочий цикл PWM до 50%. 3. Прочитайте параметры настройки Отправьте строку «чтение» и прочитайте заданные параметры. Формат считывания данных: F156, D1: 052, D2: 059, D3: 058, Установите успех для возврата: вниз; Не удалось вернуть настройки: осень.
