Лучшее качество UPA USB V1.3 с полным адаптером программатор UPA USB Основной блок версия для продажи адаптер ECU Чип Tunning

Язык: английский.
Версия: HW:V2012;
SW:V1.3

Программатор USB UPAИнформация о продукте

Upa-usb 2012-это полный комплект со всеми адаптерами, основное устройство может быть непосредственно подключено к Elrasoft.com UUSP (UPA-USB Серийный программист) или дополнительным удлинительным кабелем DB9 male / female 1:1. Он оснащен 40-контактным разъемом ZIF для всех узких и широких устройств DIP / DIL, а также с 16-контактным SOIC ZIF (150mil, узкий) гнездом для покрытия наиболее часто используемых устройств.
Конфигурация устройства выполняется через специальные ключи конфигурации, которые делают работу удобной и безопасной по сравнению с проводкой вручную.
Дополнительные пакеты могут быть покрыты широко доступными адаптерами, подключенными к разъему 40 pin ZIF.
Основное устройство также включает 10-контактный ISP разъем, где прилагаемые ISP адаптеры могут быть подключены с помощью стандартного 1:1 плоского кабеля (в комплекте). Включенные адаптеры PLCC ISP должны быть помещены непосредственно над паяльным чипом целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10 контактным разъемом ISP)

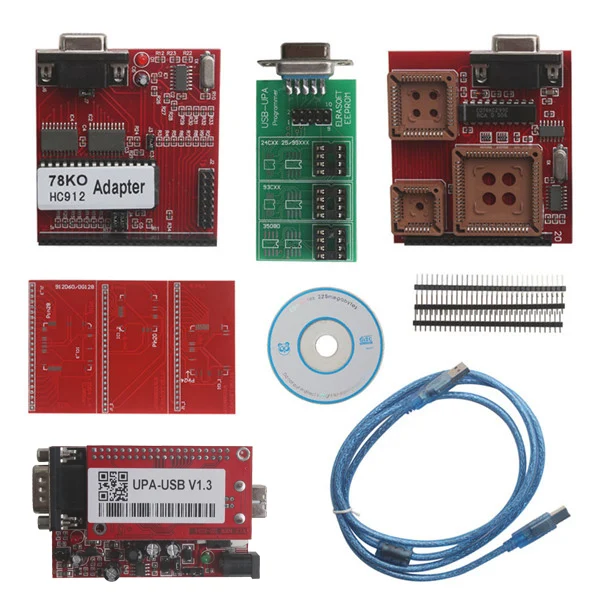

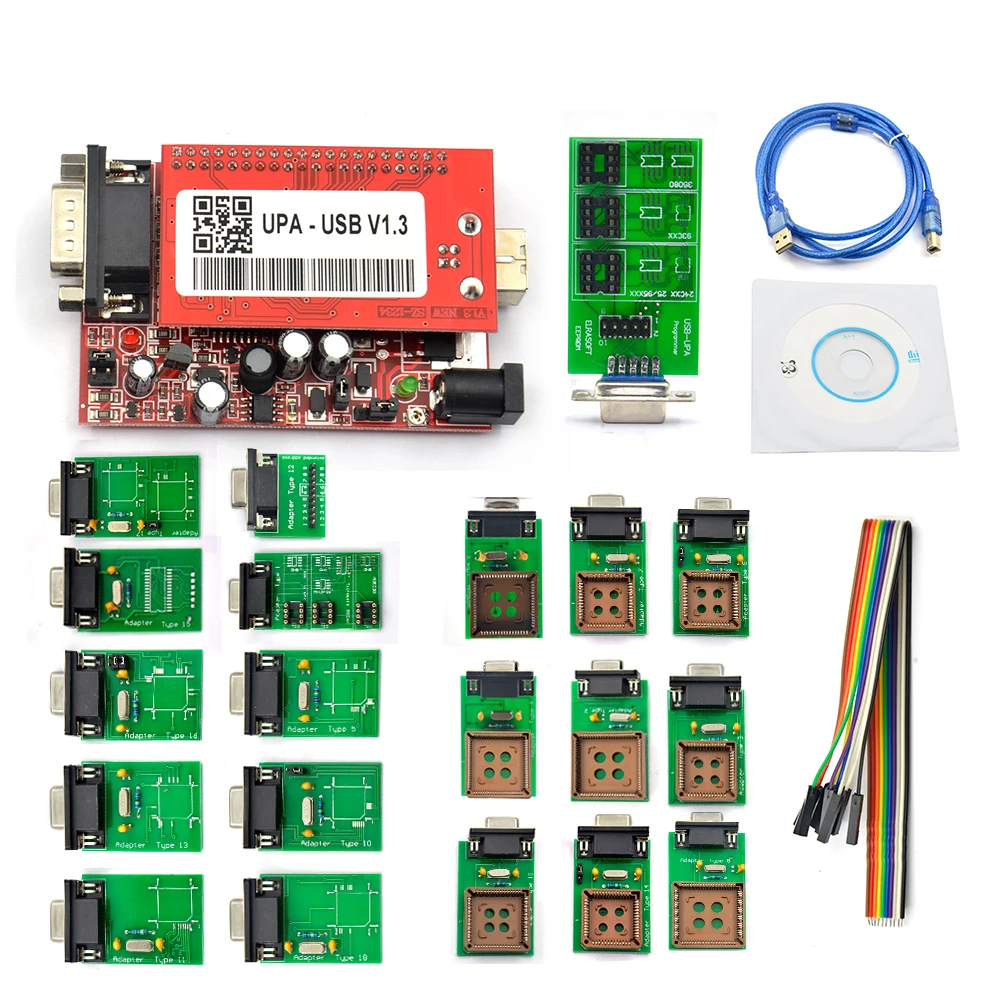

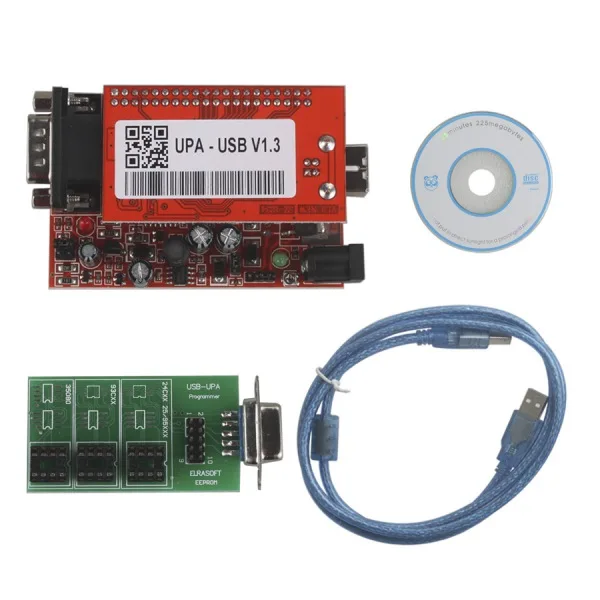

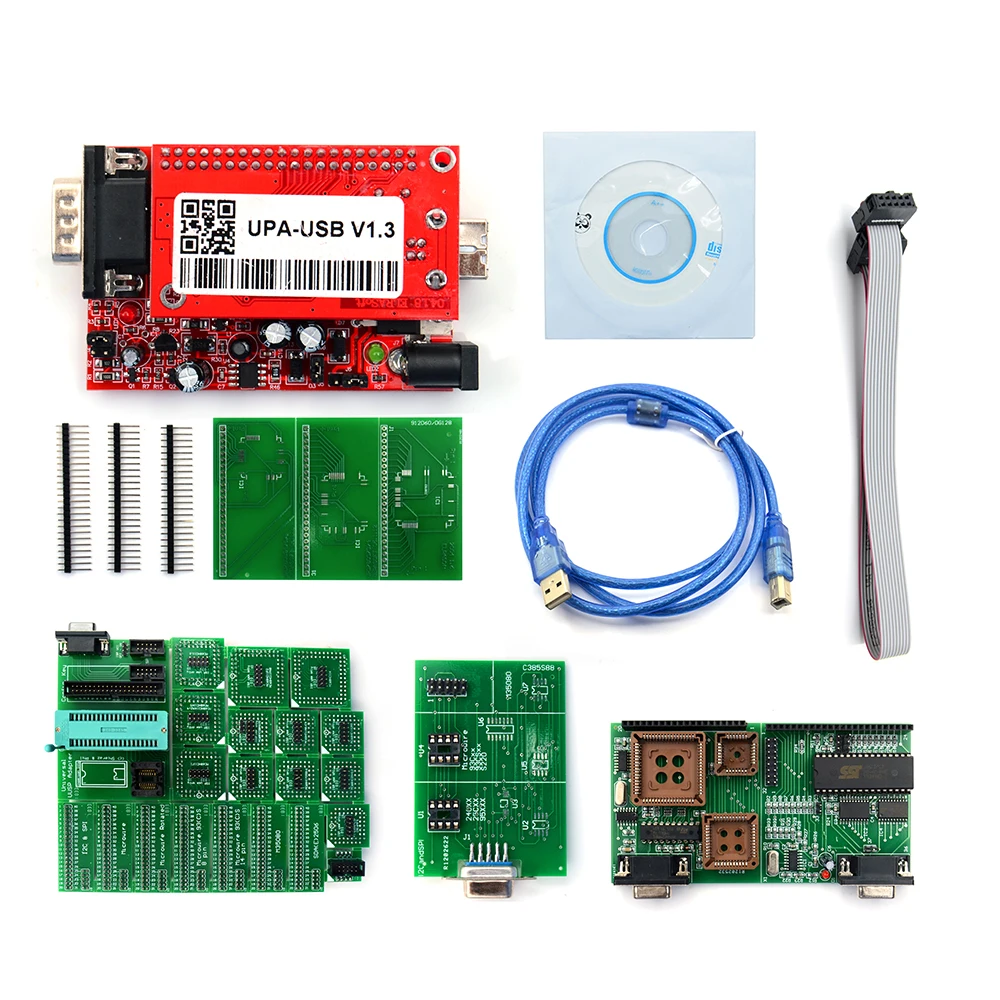

Программатор USB UPAПосылка содержит:

1x программист UPA
1x USB кабель
1 х материнская плата с 40-контактным разъемом DIL ZIF (600mil) и 14-контактным SOIC ZIF (150mil) разъемом

Ключи конфигурации: (для конфигурации устройства)
1 x ключ настройки I2C и SPI
1 x микропроводный ключ конфигурации
1 x микропроводный повернутый ключ Config
1 x Microwire 93(C)S 8 pin Config ключ
1 x Микропровод 93(C)S 14 pin Config ключ
1 x M35080 ключ конфигурации
1 x SDA(E)2506 ключ конфигурации

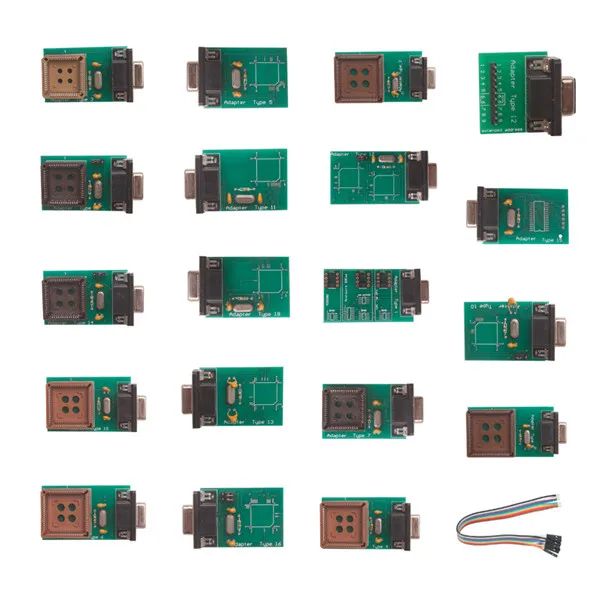

PLCC52 ISP адаптеры:
1 x адаптер ISP CR16MES и CR16MFS
1 x MC68HC05B ISP адаптер
1 x MC68HC08AS20 ISP адаптер
1 x MC68HC705B16 ISP адаптер
1 x MC68HC11A8/E9 ISP адаптер
1 x MC68HC05H12 ISP адаптер
1 x адаптер ISP MC68HC11EA9

PLCC68 ISP адаптеры:
1 x адаптер ISP MC68HC11F1
1 x MC68HC11KA2/4 & MC68HC11KS ISP адаптер
1 x MC68HC11L6 ISP адаптер

PLCC84 ISP адаптеры:
1 x адаптер MC68HC11P2 и MC68HC11PH8 ISP
1 х адаптер MC68HC11K ISP
1 x DIL-10pin Плоский штыревой разъем (для использования IC зажимов или зажимов)
1 x плоский кабель 10pin


EEproms
Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 male / female (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начните программировать либо через ZIF, либо SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP.
Motorola MCU's

Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере), а также к основному разъему ISP 10pin. Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target получил собственную поставку). Вставьте адаптер над паянным MCU PLCC на целевой PCB. (Без пайки, без разборки, без подсчета штифта, экономит много времени и хлопот, и давайте вам сделать вашу работу более быстрой, точной и легкой)
Как только ваша мастерская будет оборудована нашим набором адаптеров, вы получите совершенно новый опыт UPA.

STMicroelectronics ST62 *:
ST6240, ST6245, ST6249
NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Для Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC05B32, MC68HC05B32, MC68HC05B6, mc68hc05hc05b32, mc68hc05hc05b6, MC68HC05B8
Для Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Для Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11EA9, MC68HC11E20, MC68HC11F1, mc68hc11hc11, mc68hc11hc11ea9, mc68hc11hc11hc11, mc688.
Для Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128
Для Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Архитектура Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-битный риск: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2333, AT90S2333, at90s2316, AT90S8515, AT90S8535, megaatmega16, at162, at162 ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Микрочип PIC16: PIC16F72 (A), PIC16F628(A), PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, picf884 PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, GRM-003, wba4252, GRM-004, GRM-005 KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
Микропровод EEPROMs: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, S220
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P10, M25P20, M25P40, m950st40, m950st20, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
* Только EEPROM
NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
