Набор CNC 4 осевой шаговый Драйвер TB6560 + Дисплей ручка 24В 14.8A блок питания шт. 290OZ IN

NКомплект шагового двигателя EMA23 4 axis 290oz-in

Этот товар включает в себя:

                 4 шт. Nema 23 шаговые двигатели с 290oz-in удерживающий крутящий момент,

1 шт. 24VDC, 14.8A источник питания

Плата драйвера 4 оси 1 шт.

1 шт. пульт дистанционного управления

1 шт. 4 AIXS дисплей доска

1 шт. кабель

1 x CD программное обеспечение (руководство на английском языке и Mach 3)

Характеристики Товара:

Шаговый двигатель

Шаг Agle --------------------- 1,8 ° ± 5%

Устойчивость к изоляции ------------ 500 В постоянного тока 100MΩ мин

Прочность изоляции ------------- 50 Гц 1 минута 500 в мин

Радиальная игра --------------------- 0,02 мм Макс.

Конец игры --------------------------- 0,1-0,3 м

Шаг Agle: 1,8 ° ± 5%

2 фазы: 4 провода

Ток: 3.0A

Напряжение: 3,6 В

Макс. Статический крутящий момент: 21 кг. См (290 oz-in)

Сопротивление 1,2 Ω mH 4

Вес: 1,5 кг

Проводка: Красный к A +, GRN к A-, тел к B +, BLu к B-

Схема проводки:

Размеры:

Переключатель питания, 24VDc, 14.8A

• Выходное напряжение постоянного тока 24В
• Номинальный выходной ток 14.8A
• Диапазон входного напряжения переменного тока ---- 90 ~ 132VAC/180 ~ 264VAC выбирается переключателем
• Входной ток 6,5а/115В 4А/230В
• Переменный ток, переменный ток 25A на 115VAC, 50A на 230VAC
• КПД 82%
• Защита от перегрузки --------------------- 105% ~ 135% режим hiccup, автоматическое восстановление
• Время подзарядки 200 мс, 50 мс, 20 мс при полной нагрузке и 230 В переменного тока
• Рабочая температура ------------------ 10 ~ 60^ОC (см. Кривую выхода)
• Вес брутто 1,15 кг

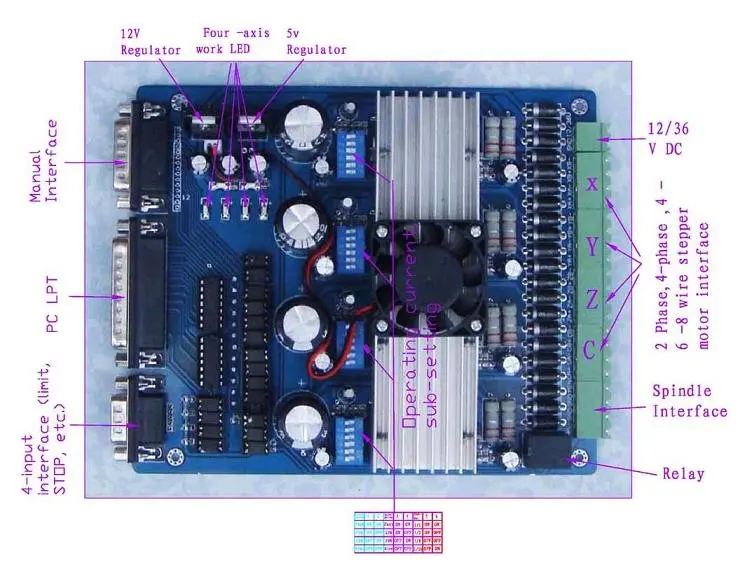

Четырехосевая плата драйвера

Технические характеристики

Особенности:

• Чип Toshiba TB6560AHQ-максимум3.5AТок привода, более мощный
• 1-1/16 микроступенчатая Настройка-более высокая точность, более плавная работа!
• Защита от перегрузки и перегрузки по току и перегрева, полная защита вашего компьютера и периферийного оборудования
• 4 файла текущие настройки могут быть установлены в соответствии с пользователем фактическое текущее требование
• Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя
• Профессиональный дизайн, двухступенчатая обработка сигнала, супер защита от помех
• Биполярный постоянный ток измельчитель приводной двигатель низкая скорость неползучего феномена, шум, нерезонансная область
• Четыре входа управления, вы можете установить лимит, аварийный стоп, который разделен на пары ножей

• Подключите источник питания к выключателю питания12-36 в, 8А
• Выходная мощность 12 В применяется к вентилятору радиатора 12 В
• Интерфейс драйвера должен быть соединен с2/4 фаза, 4/6/8 приводит шаговый двигатель в течение 3 а тока
• Эта плата может работать с обоимиОднополярный и биполярныйШаговые двигатели
• Мотор шпинделя управляется параллельным интерфейсом. Напряжение двигателя шпинделя должно соответствовать объему напряжения питания.

Схема проводки:

1 шт. 4-осевая цифровая панель дисплея

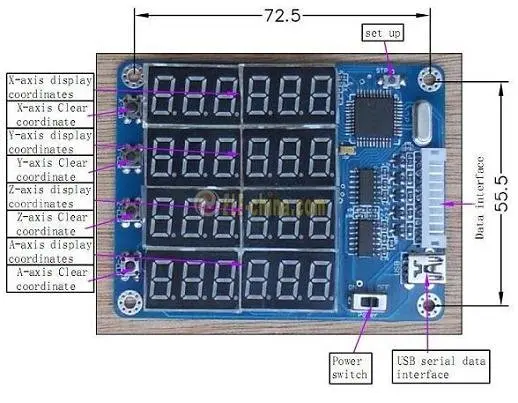

4-осевая цифровая панель дисплея

Этот продукт поставляется в стандартной комплектации с 4-осевой платой драйвера, с помощью соответствующего кабеля для стыковки 4-осевой платы драйвера, соответствующей цифровому интерфейсу, цифровые продукты получены непосредственно с приводной пластины в блок питания 5 В, нет внешнего источника питания

Шаги
A: Используйте подходящую 4-осевую плату для подключения кабеля, а затем откройте соответствующий интерфейс цифрового дисплея, выключатель питания, 4-осевой цифровой дисплей 0
B: Установите каждую ось 0. 1 мм требуемый пульс
1: Нажмите кнопку Setup (STP), 4-осевой цифровой дисплей мигает область дисплея, сказал, что состояние включено в набор
2: Нажмите клавишу 0, чтобы очистить соответствующую ось бит, соответствующую область отображения оси плюс от 1 до 0. 1 мм значение необходимого количества стоп-импульса.
3: Нажмите кнопку Set (STP), 4-осевая область цифрового дисплея без мигания, то есть ок, выйти из режима настройки, отобразить статус работы в
C: 4-осевой дисплей в режиме реального времени синхронизированное 4-осевое значение координат
D: отображение состояния работы до 0 с помощью соответствующего ключа оси, соответствующие координаты отображения оси до 0

Пульт дистанционного управления:

Инструкции

1: первый диск с соответствующей док-разъемом, хорошая плата драйвера

2: Включите выключатель питания, индикатор питания

3: нажмите на соответствующие кнопки ручного управления осью, соответствующую ось вращения шагового двигателя, а соответствующий световой индикатор отпустите кнопку, чтобы остановить шаговый двигатель

4: вручную Отрегулируйте номер скоростного циферблата примерно на 300 градусов в пределах (ограниченное пространство с обеих сторон фиксированного положения), ускорение вращения по часовой стрелке, торможение против часовой стрелки
