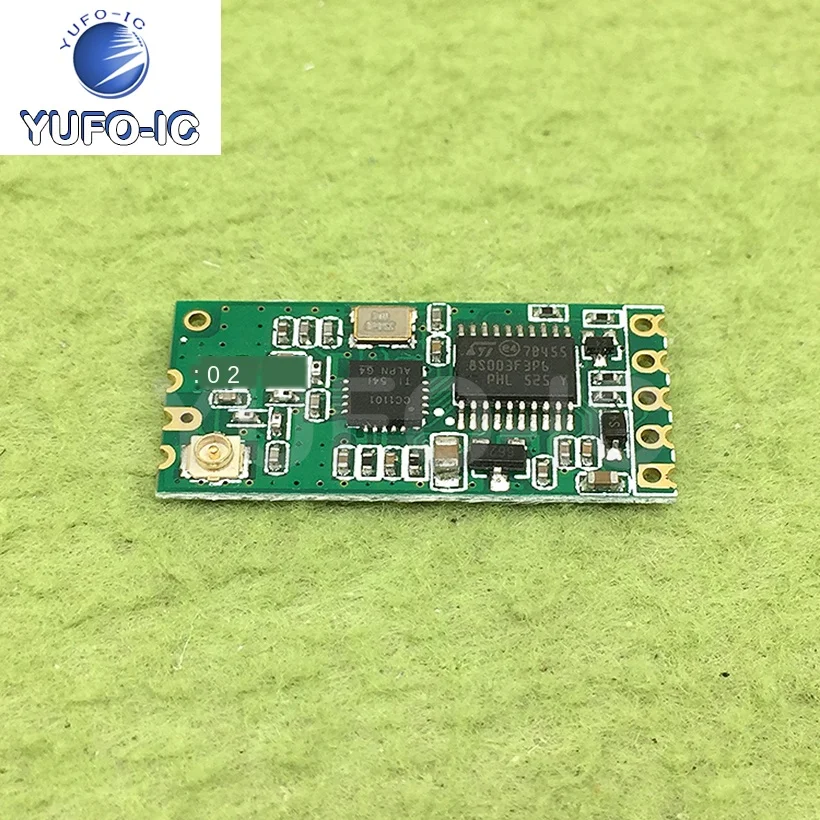

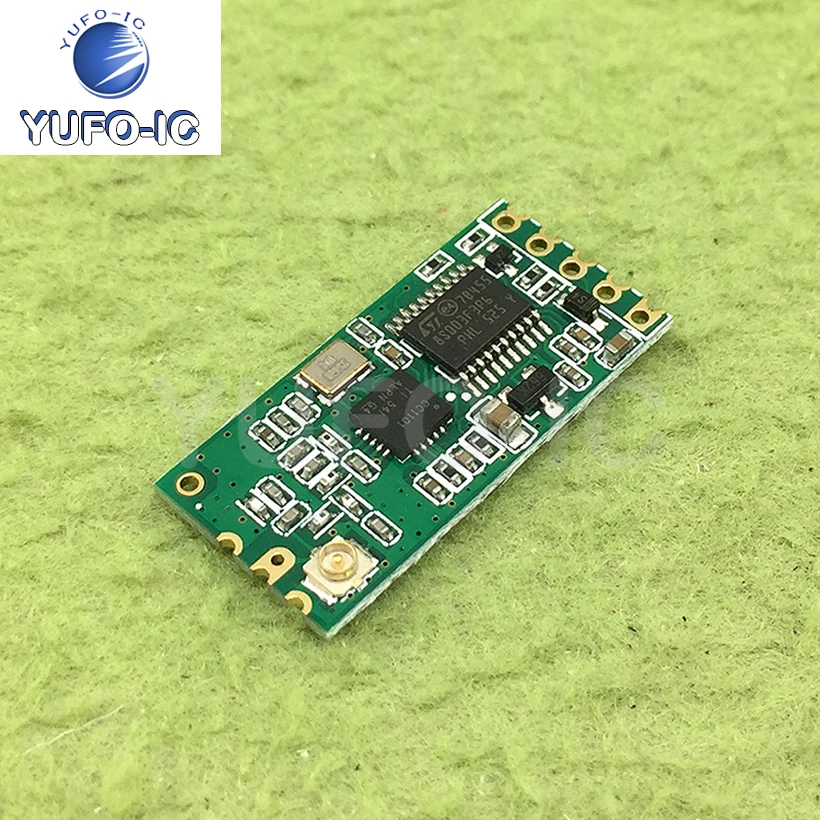

HC-11 433 беспроводной преобразователь C1101 Модуль Низкая мощность модуль для развития, SCM Модуль дистанционного управления

Информация о продукте:

PS:HC-11 не может подключаться и общаться с HC-12. Они автономно работают и используются в парах.

HC-11 беспроводной Серийный модуль обновлен до V1.9, и наша поставка основана на последней версии.

V1.9 Исправил некоторые ошибки в V1.8. Кроме того, V1.9 поддерживает онлайн-обновление. Мы предоставим клиентам обновленное программное обеспечение для выпуска новой версии позже HC-11. Клиенты могут обновить свои модули в первый раз.

HC-11 характеристики: http://www.wavesen.com/downloadDis.asp? id = 41

1: ультра-низкое энергопотребление 3,4 мА бесшумный ток.

2: дальние расстояния, использование расстояния составляет 1 ~ 40 м. (менее 1 м, модуль не может работать должным образом).

3: поддержка использования 3,3 В ~ 5 В широкого напряжения

4: поддержка последовательного порта, прозрачный режим передачи, замена последовательного порта (полудуплекс)

5: вы можете установить Частотные точки и ждать десятки инструкций для реализации автоматической фильтрации.

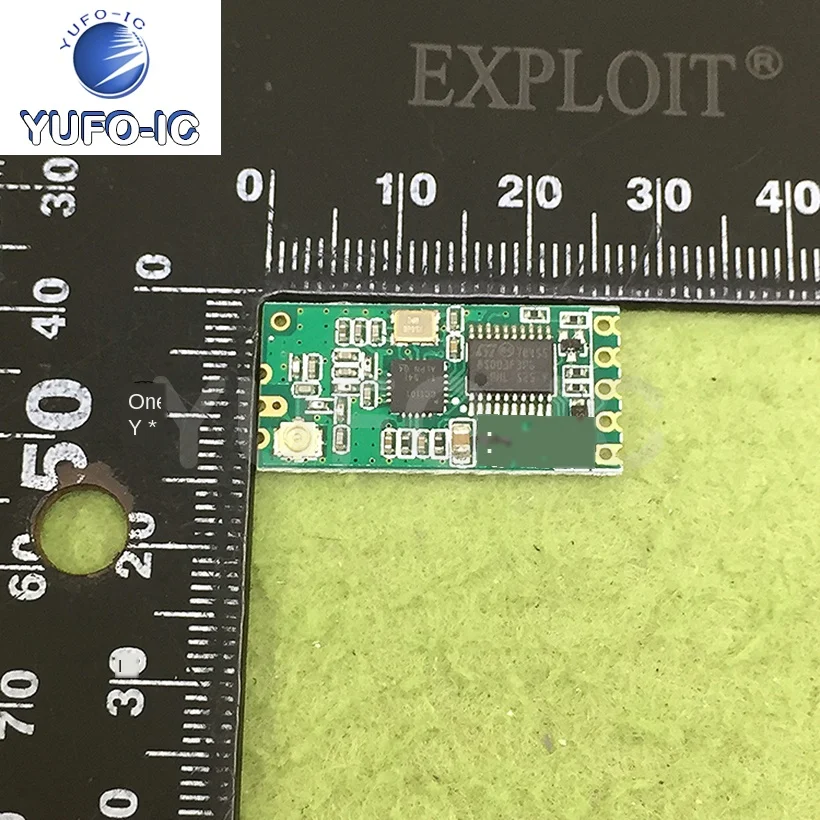

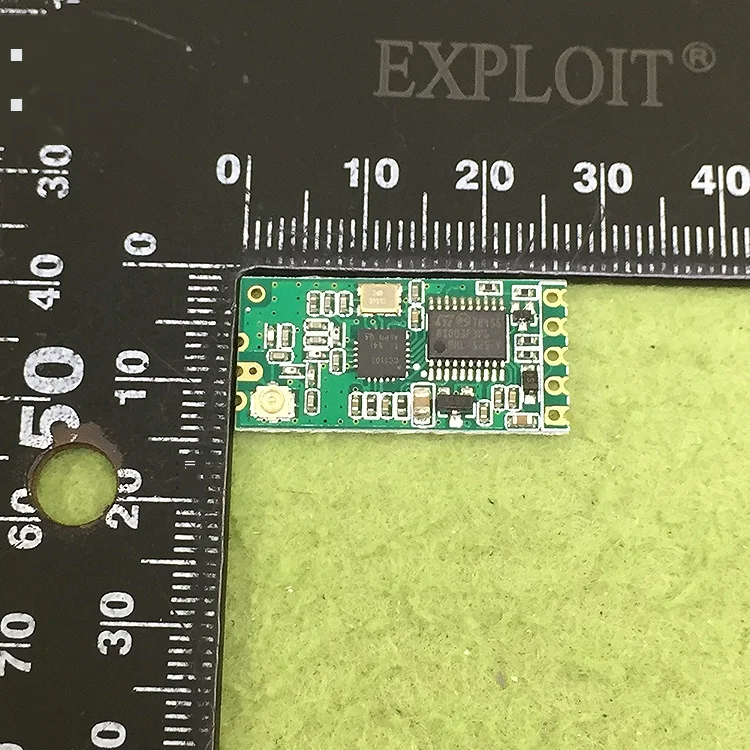

6: Размер модуля: 27,8 мм × 14,4 мм × 4 мм.

7: подходит для сетевого дизайна

8: модуль поддерживает обновление программного обеспечения. (Мы предоставляем клиентам обновленное программное обеспечение)

Испытательное расстояние 100 м в пустыне или на море. Испытательное расстояние на дороге с несколькими автомобилями, деревьями и фонарными столбами составляет 75 метров. Испытательное расстояние на земле на первом этаже различных высоких зданий составляет 40 метров, и он может покрыть Набор дома в помещении. Если расстояние слишком близко, сигнал будет насыщенным, и его следует использовать более 1 метра.

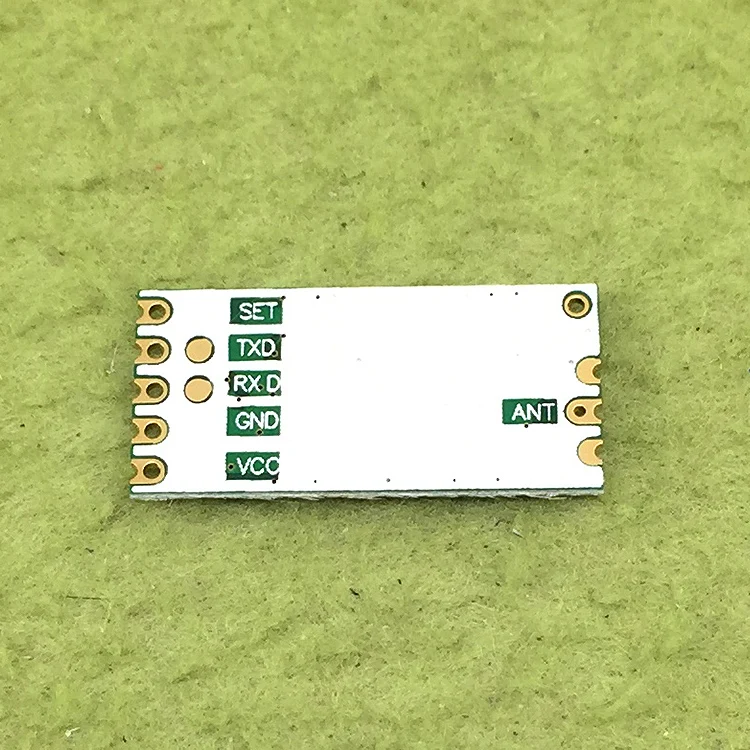

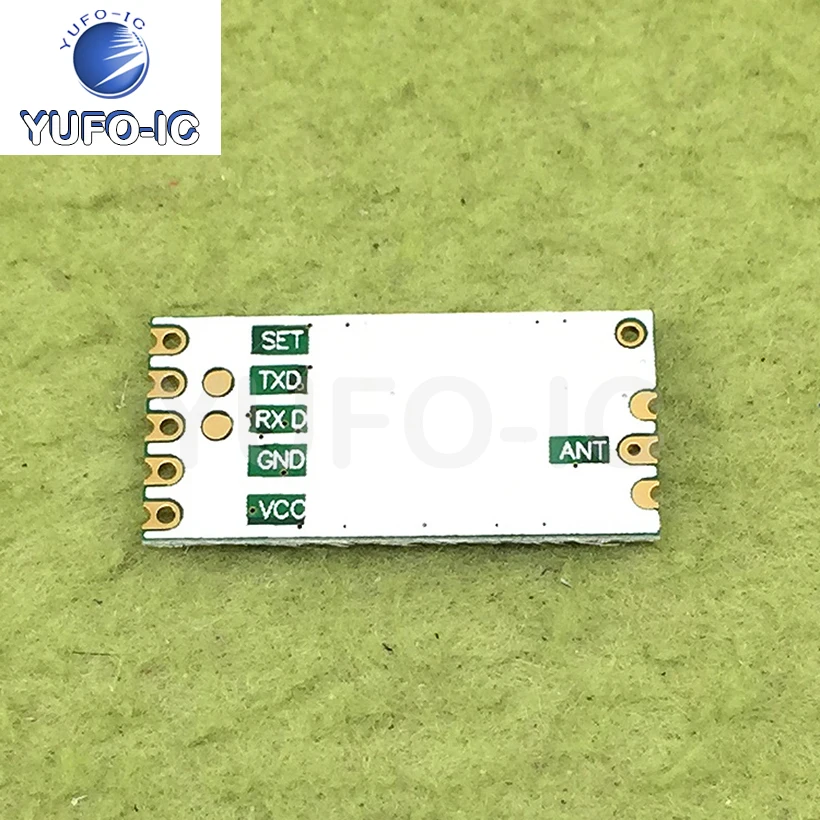

433 МГц обычная беспроводная, открытый канал, последовательный порт прозрачной передачи. Один-ко-много, много-к-одному, и много-к-много передачи доступны. 5-футовый штырь, прост в использовании.

Один: источник питания, 3,3 В до 5 В. (Более ранняя версия 3,3 В)

Два:.

III: RX(TTL)

IV: TX(TTL)

V: Настройка контактов. Свисающие не отвечают.

Заводская скорость передачи данных по умолчанию: 9600. Модули передают друг другу. Используйте в качестве проводного.

Шесть: при скорости передачи данных 2400 и 4800 микрокомпьютер с одним чипом STC может быть обновлен и загружен удаленно беспроводной.

Введение модуля

Функция модуля заключается в замене соединительного провода последовательного порта между двумя устройствами для реализации беспроводной передачи данных. Например, два одночипных компьютера, подключенные к модулю, должны управлять только последовательным портом отправки и приема, и одночипному компьютеру не нужно вообще управлять модулем. Это очень удобная беспроводная связь.

Модули обычно используются парами для передачи данных в виде полудуплексного сигнала. Скорость передачи данных и канал связи двух парных модулей должны быть настроены на одно и то же. Если вокруг есть несколько модулей, необходимо настроить каналы, потому что данные передаются через модули с одинаковым количеством каналов.

Схемы подключения, используемые некоторыми модулями, приведены позже в этом документа.

Настройки беспроводного последовательного модуля по умолчанию: скорость передачи данных 9600, канал беспроводной связи 001. Пользователи могут изменить на другие значения (см. Описание инструкции). Вы можете восстановить скорость передачи данных по умолчанию 9600 и канал 001, потянув пятую булавку перед включением.

Модуль разделен на 4 вида последовательного прозрачного режима соответственно FU1 ~ FU4 сказал, что между различными режимами с инструкцией. (Для команды switch AT см. Следующее введение команды AT)

Примечание: модули в разных последовательных портах прозрачные режимы передачи не могут общаться друг с другом!

1: режим FU1

Режим доставки по умолчанию, полностью совместим с предыдущими версиями.

2: режим FU2

Холостой ток этого режима (что означает, что нет данных последовательного порта для отправки и получения) составляет всего 80uA в среднем, но задержка намного дольше, И задержка передачи близка к 400 мс. При использовании этого режима, только 4800, 2400 и 1200 могут быть выбраны для скорости передачи данных последовательного порта. Из-за длительной задержки, когда данные последовательного порта непрерывно отправляются к модулю, только 245 байт данных могут быть отправлены как можно скорее.

Ультра-низкое потребление тока, подходит для применения с низким энергопотреблением.

3: режим FU3

Задержка передачи уменьшается до менее 8 мс, а соответствующее энергопотребление также немного увеличивается.

4: режим FU4

Чем дольше расстояние передачи, тем ниже скорость передачи, тем дольше расстояние передачи, и соответствующая задержка передачи также немного увеличивается.

Рабочие параметры 4 прозрачных режимов передачи последовательного порта

Примечание: задержка циклического тестирования относится к короткому TX и RX контактам одного модуля и отправке данных последовательного порта в другой модуль, время от передачи данных последовательного порта до данных, возвращенных из TX pin другого модуля.

Описание команды

Есть два способа входа в командный режим AT

Первый тип: после подключения напряжения 3,3 В, вытяните 5-й штырь (всегда низкий), модуль находится в командном режиме, и потяните вверх и выходите из командного режима.

Второй тип: выключение питания. Пятый штырь сначала подключается к низкому уровню, а затем снова включается. После 1 s он входит в режим AT. Если Он вытягивается высоко, он выходит из командного режима.

Команда следующая:

1.

Если эта команда отправлена, символ OK будет возвращен.

Пример: отправить и вернуть ОК

2. AT + V

Модуль возвращает сообщение версии.

Пример: отправить в + V обратно в HC-11_V0.0

3. AT + Bxxxx

Установите скорость передачи данных до xxxx. Это значение может быть 2400,4800,9600,19200,38400,57600,115200.

Пример 1: отправить в + B4800 обратно в ок-4800

Пример 2: отправить в + B115200 обратно в ок-115200

4. AT + Cxxx

Установите каналы связи. Доступно от 001 до 127.

Пример: отправить в + C058 обратно в ок-058

5. AT + FUx

Переключение режима прохода последовательного порта. Значение x-1 ~ 4.

Пример: отправить в + FU1 и вернуть OK + FU1

HC-11 характеристики: http://www.wavesen.com/downloadDis.asp? id = 41

В натуральном виде:
