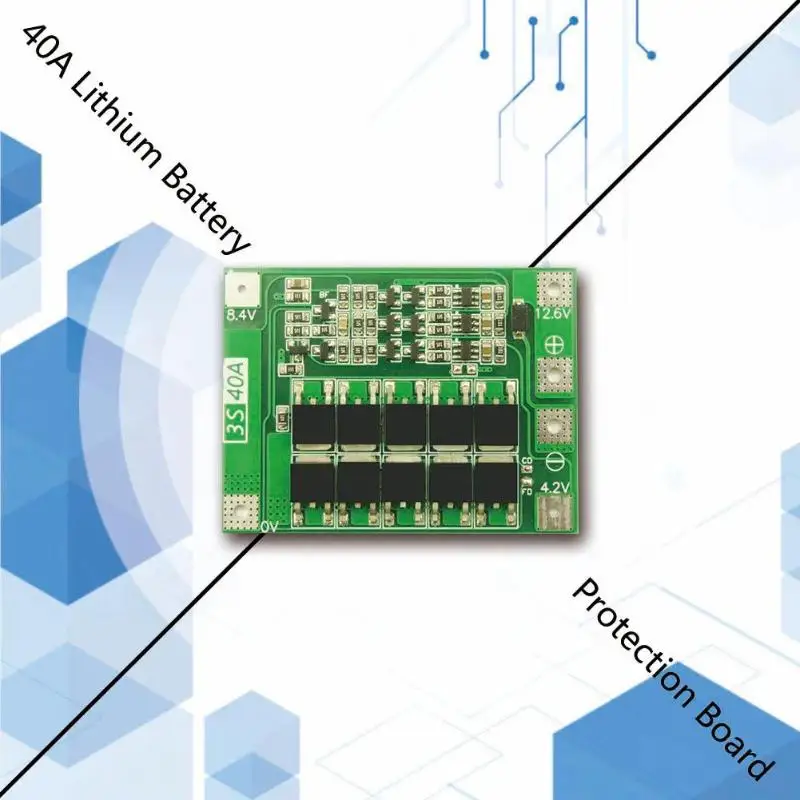

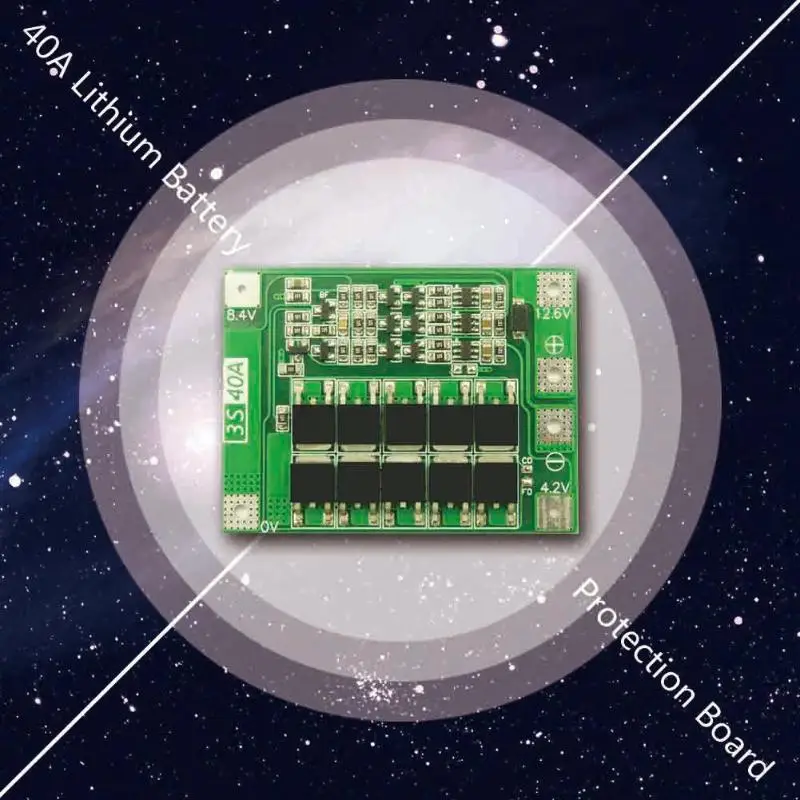

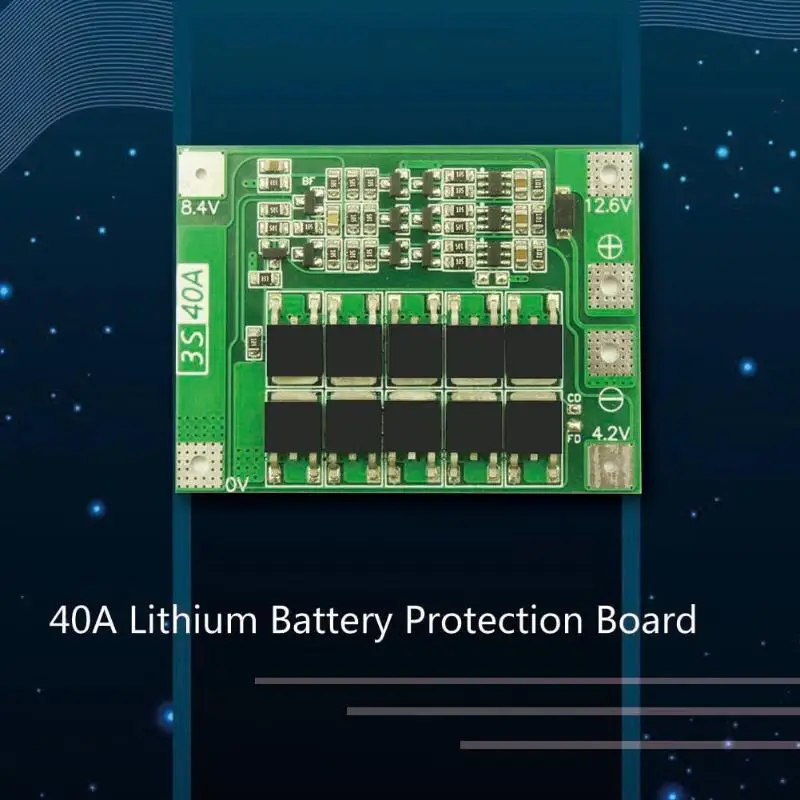

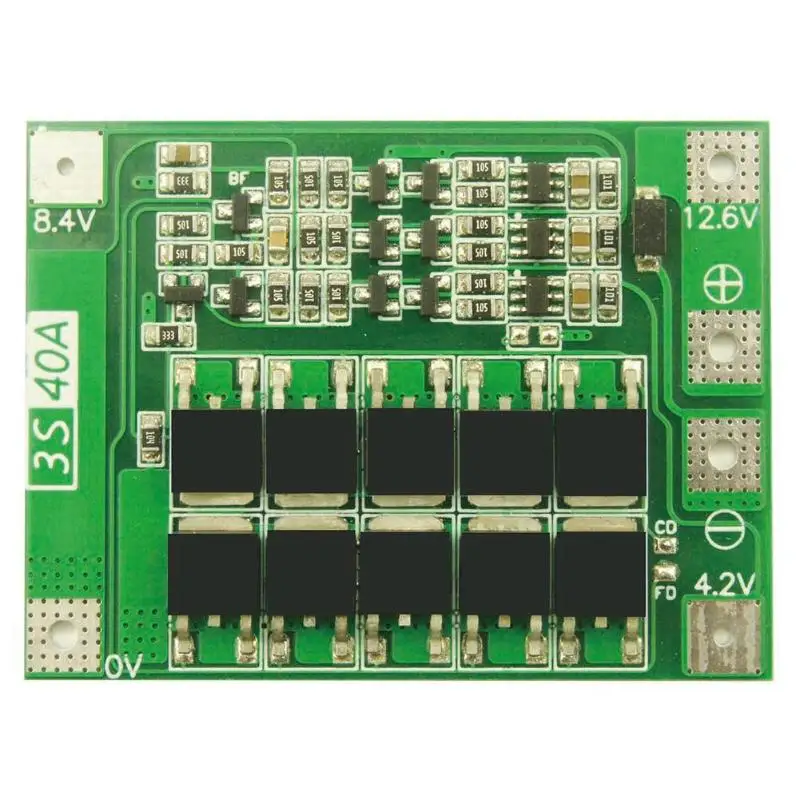

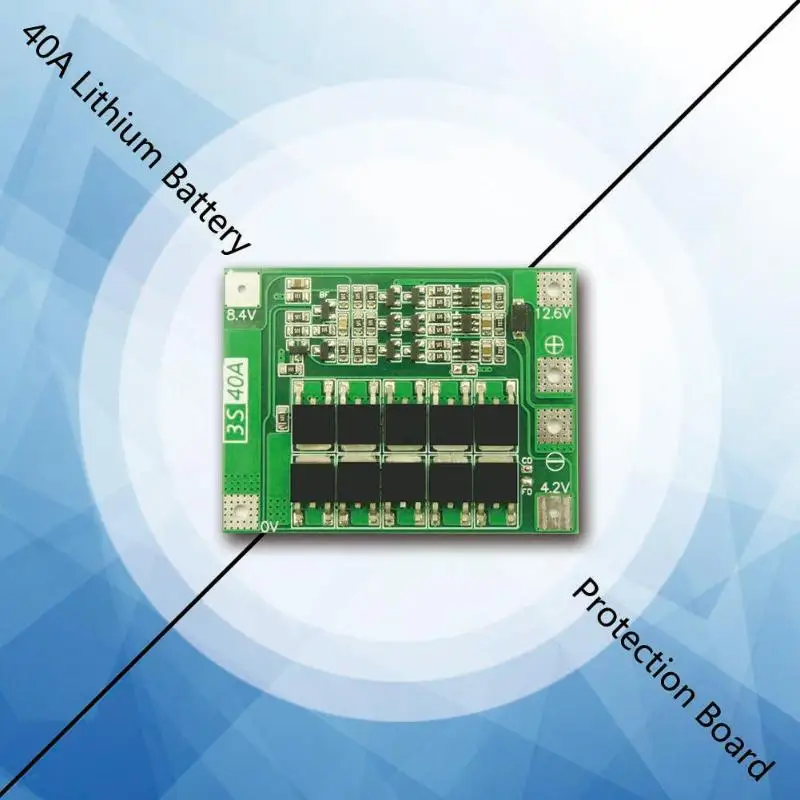

3S 40A Φ Защитная плата Улучшенная балансировка версия 18650 печатная зарядного

---



Описание:
Сфера применения: для литиевых аккумуляторов с номинальным напряжением в 3,7 в и полным напряжением в 4,2 в, включая 18650, 26650 и полимерные литиевые аккумуляторы.
Размер продукта: 41*55*3,4 мм/1,61*2,17*0,13 дюймов (улучшенное издание)
Вес продукта: 14 г (улучшенная версия)
Напряжение при зарядке: 12,6-13,6 В
Постоянный ток разряда (верхний предел): 40 А (если среда рассеивания тепла плохая, уменьшите потребление тока нагрузки)
Постоянный зарядный ток (верхний предел): 20 А
Подходит для электродрелей с пусковым током ниже 80 А и мощностью НИЖЕ 170 Вт.

Технические характеристики:
Электрические параметры
Минимальные стандартные максимальные единицы измерений
Потребляемый ток 12, 18, 24 месяцев и мкА
Напряжение защиты от перезаряда 4,2 4,25 4,3 в
Напряжение восстановления перезаряда 4,1 4,15 4,2 в
Напряжение защиты от переразряда 2,4 2,5 2,6 В
Обратное напряжение 2,8 3 3,2 В
1C разряд после защиты от переразрядаРазряд 3,2 3,5 3,8 в 2C
Напряжение восстановления переразряда 2,9 3,2 3,3 В
On-strength 2,5 3 3,5 МОм
Защита от перегрузки по току 70 80 90 A
Время задержки сверхтока 100 150 200 мс
Резистивная нагрузка с непрерывным рабочим током 0 40 40 A
Непрерывная выходная мощность 0 504 504 Вт резистивная нагрузка
Температура окружающей среды-40 25 85 ℃

Стандартные дефекты и методы обработки:
Метод проверки неисправности и обработки причины
При зарядке невозможно измерить напряжение трех батарей. Если напряжение одного аккумулятора превышает 4,25 в, защитная плата начнет защиту от перезарядки. Хорошо сочетается с батареями, и не смешивайте хорошие батареи с плохими.
При разрядке невозможно измерить напряжение трех батарей. Если напряжение одного аккумулятора превышает 2,7 в, защитная плата запустит защиту от переразряда.
Сбой зарядки/разряда 0 В, 4,2 в, 8,4 в, 12,6 в, переделанная проводка или замена новой платы
Сбой перезарядки/переразряда
Защита от разряда проверяет, достаточно ли прочный Аккумулятор для разрядки и не превышает ли начальный ток нагрузки ток защиты от перегрузки защитной пластины. Замена батарей с более сильным разрядом или защитными панелями с большим током
Ремонт сварки одной ногой виртуального сварочного элемента и печатной платы
Соединение от короткого замыкания между двумя или несколькими контактами компонентного непрерывного сварочного элемента. Запасной компонент
Если электростатический распад A не электризуется, измеряются полюсы G, D и S МОП-транзистора. Если переднее и обратное сопротивление любых двух штырей составляет 0 Ом, указывается распад. Снять и заменить трубку МОП
Сопротивления G и D столбы, столбы и S полюсами МОП-транзисторы измерены на плоской поверхности. Если имеется сопротивление, указывающее на то, что произошла поломка, нормальное сопротивление должно быть бесконечным.

Вопросы, требующие внимания:
1. Для успешного запуска электродрели требуются три батареи питания 10C-20C или шесть батарей питания 6C-10C, соединительных линий 0 В и 12,6 в, используйте медные провода более 3 квадратных миллиметров (никелевые листы не могут использоваться!).
2. Строго следуйте чертежу проводки, сварочная линия не может прикасаться к деталям платы, не допускает короткого замыкания.
3. Когда одна батарея впервые превышает 4,2 в или заряжается, сопротивление 430 генерирует тепло и разряд (разряд останавливается при около 4,19 В). Если сопротивление «430» нагревается серьезно, пожалуйста, проверьте, выполнено ли неправильное соединение.

Примечания:
1. Из-за разницы в мониторах и освесветильник фактический цвет изделия может немного отлисветильник от цвета, показанного на фотографиях. Спасибо!
2. Пожалуйста, допускайте погрешность в 1-3 см из-за ручного измерения.


Комплектация:
1 X плата защиты литиевой батареи
