1/2/4 канала Wi Fi Беспроводной переключатель релейный модуль для умного дома 5 V/12 V

1/2/4 канала Wi Fi Беспроводной переключатель релейный модуль для умного дома 5 V/12 V

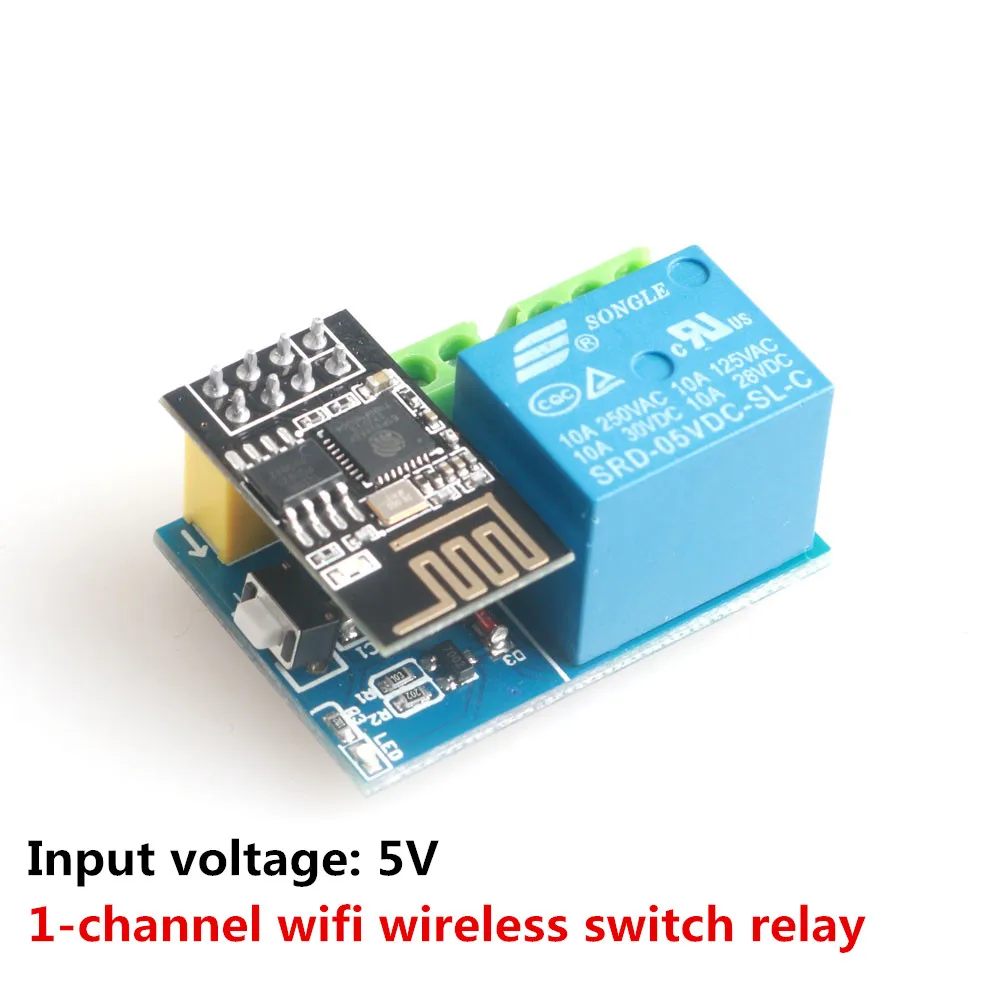

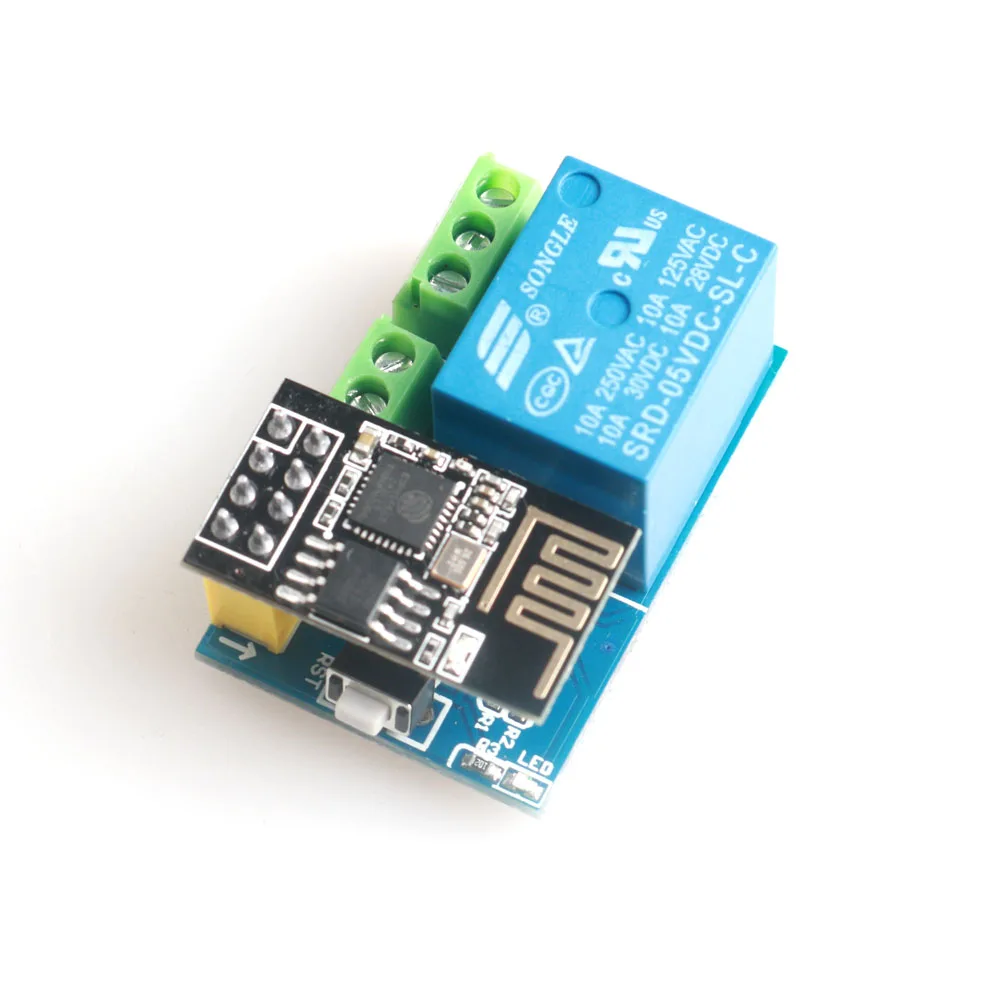

Параметры реле 1 канала:

• Название: HomeKit удаленный дистанционный переключатель реле
• Размер: длина: 34 мм ширина 22 мм высота 15 мм
• Общий вес: 15,5 г
• Напряжение цепи управления: 5 В
• Ток цепи управления: 150 мА
• Диапазон выходного напряжения реле постоянного тока: 28 V-30 V
• Выход реле постоянного тока: 10 А
• Релейный выход переменного тока: 10 А
• Релейный выход постоянного тока Диапазон тока: 125-250 В

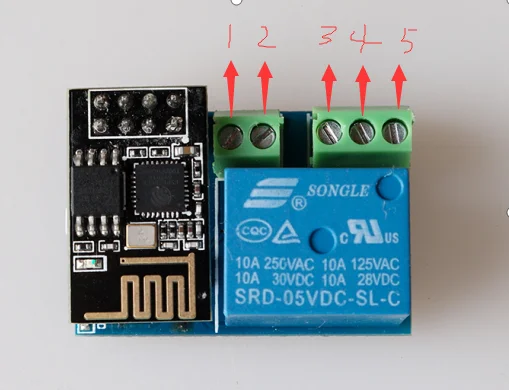

Есть пять внешних управляемых интерфейсов на реле слева направо:

1. 5 V порт питания
2. Порт GND
3. Нормально замкнутый NC порт
4. Общая CON порт
5. Нормально разомкнутый NO port

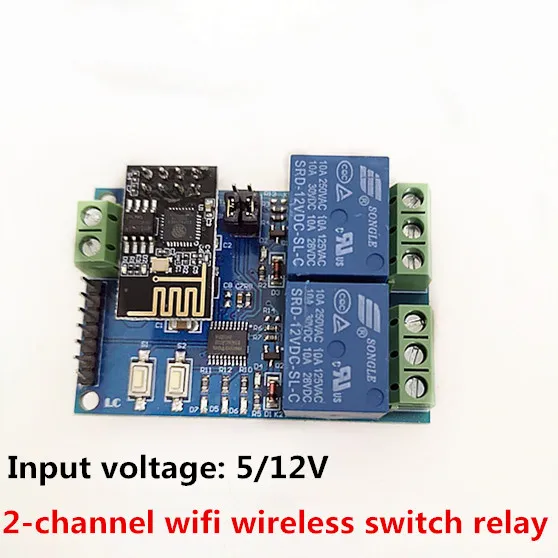

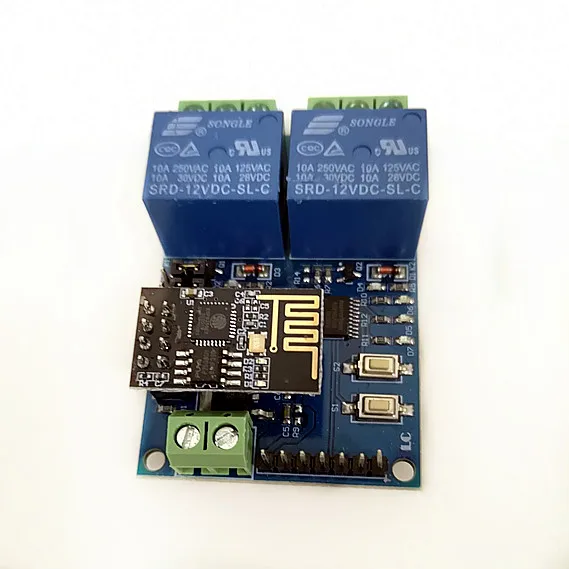

2 канальный релейный переключатель параметры:

• Вход напряжение: 5 В/12 В
• Диапазон выходного напряжения постоянного тока: 28 V-30 V
• Выходной ток постоянного тока: 10 А
• Диапазон выходного напряжения переменного тока: 125-250 В
• Выходной ток переменного тока: 10 А
• Размер доски: 50*40 мм

Порты и разъёмы Введение:

• COM1 основная информация Номер модели:
• COM2: Общественный сбоку
• NO1: обычно открытый конец, реле подвешено перед всасыванием. После всасывания, он коротко замыкается с COM1.
• NO2: обычно открытый конец, реле подвешено перед всасыванием, и коротко после COM6
• NC1: обычно закрытый конец, реле закрыто перед закрытием всасывания, и COM1 подвешен после всасывания
• NC2: обычно закрытый конец, реле закрыто до того, как всасывание закрыто, и COM2 подвешивается после всасывания
• Вход + Вход: 5 В
• TX RX: UART последовательный порт pin

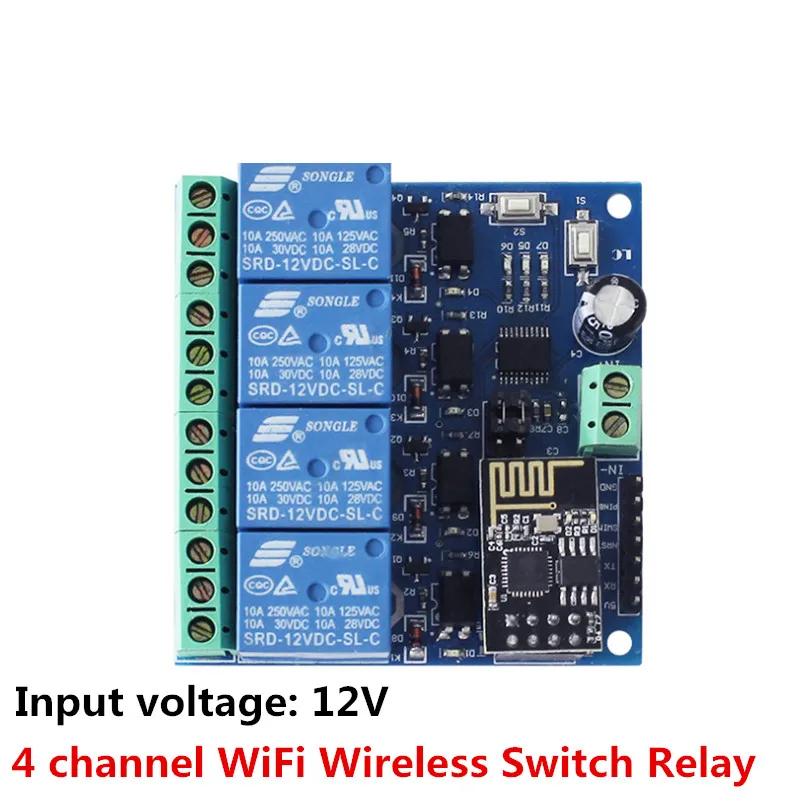

4-Канальный Релейный переключатель параметры:

• Входное напряжение: 12 В
• Диапазон выходного напряжения постоянного тока: 28 V-30 V
• Выходной ток постоянного тока: 10 А
• Диапазон выходного напряжения переменного тока: 125-250 В
• Выходной ток переменного тока; 10 А
• Размеры: 60 мм Ширина: 57 мм Высота: 14 мм
• Вес: 38,5 г

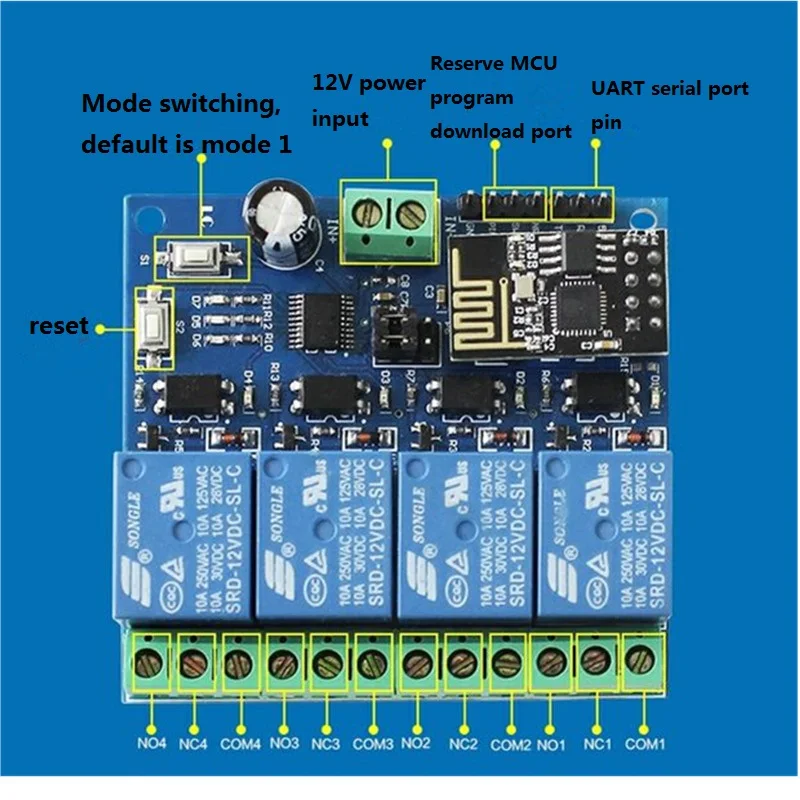

Интерфейс Описание:

• COM1 основная информация Номер модели:
• NC1: нормально закрытый конец, коротко до COM1, прежде чем реле тянет, и подвешивается после всасывания
• NO1: обычно открытый конец, реле подвешено перед всасыванием. После всасывания, он коротко замыкается с COM1.
• COM2: Общественный сбоку
• NC2: обычно закрытый конец, реле коротко до COM2, прежде чем всасывание закрыто, и он подвешивается после всасывания.
• NO2: обычно открытый конец, реле подвешено перед всасыванием, и коротко после COM6
• COM3: Общественный сбоку
• NC3: обычно закрытый конец, реле коротко до COM3 перед всасыванием, и он подвешен после всасывания.
• NO3: обычно открытый конец, реле подвешено перед всасыванием, и это короткое замыкание с COM3 после всасывания.
• COM4: Общественный
• NC4: обычно закрытый конец, реле коротко до COM4, прежде чем всасывание закрыто, и он подвешен после всасывания.
• NO4: обычно открывается, реле подвешено перед всасыванием, и коротко коротится после COM4

Инструкции по уходу за изделием

• Устройство по умолчанию переходит в режим HomeKit (трехкратное переключение (трехкратное выключение) может быть восстановлено в заводском режиме)
• Для модели HomeKit (только для Apple phone):

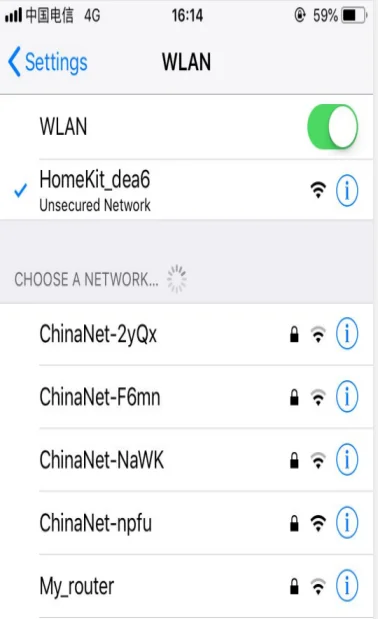

• Шаг 1: пожалуйста, откройте свой список Wi-Fi телефона Apple (как показано на рисунке 1 ниже), найдите и подключите к точка доступа WiFi HomeKit_xxxx, подождите около 3 секунд, телефон автоматически переходит на веб-страницу.
• Примечание: Если телефон не автоматически переходит на веб-страницу, откройте браузер телефона и введите: http:/192.168.4.1.Ожидание входа на подходящую страницу.

• Шаг 2: Выберите свое домашнее имя WiFi на странице прыжка, введите пароль в пароле, нажмите на значок соединения (как показано на рисунке 2), и проверьте, включен ли индикатор смарт-розетки. (Учетная запись WiFi только для справки).
• Примечание: Если ваш маршрутизатор или умная розетка не обнаружены в других состояниях. Пожалуйста, проверьте часто задаваемые вопросы и повторно распределите умную розетку.

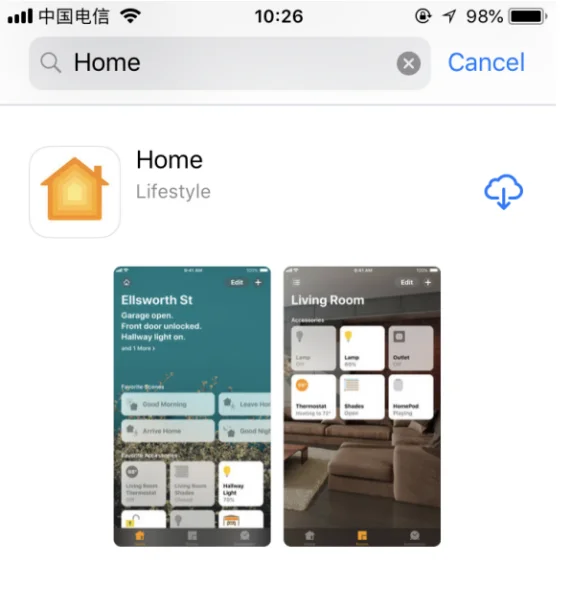

• Шаг 3: Проверьте, установлен ли ваш телефон Apple с «домашним приложением». Если у вас нет "домашнего приложения", пожалуйста, загрузите "Семейное приложение" в APP Store (рис. 3). Если он уже установлен, перейдите к шагу 4.

• Шаг 4: Убедитесь, что ваш телефон Apple подключен к домашней сети Wi-Fi (рис. 4)
• Примечание: телефоны Apple и умные розетки должны быть в одной домашней сети WiFi.

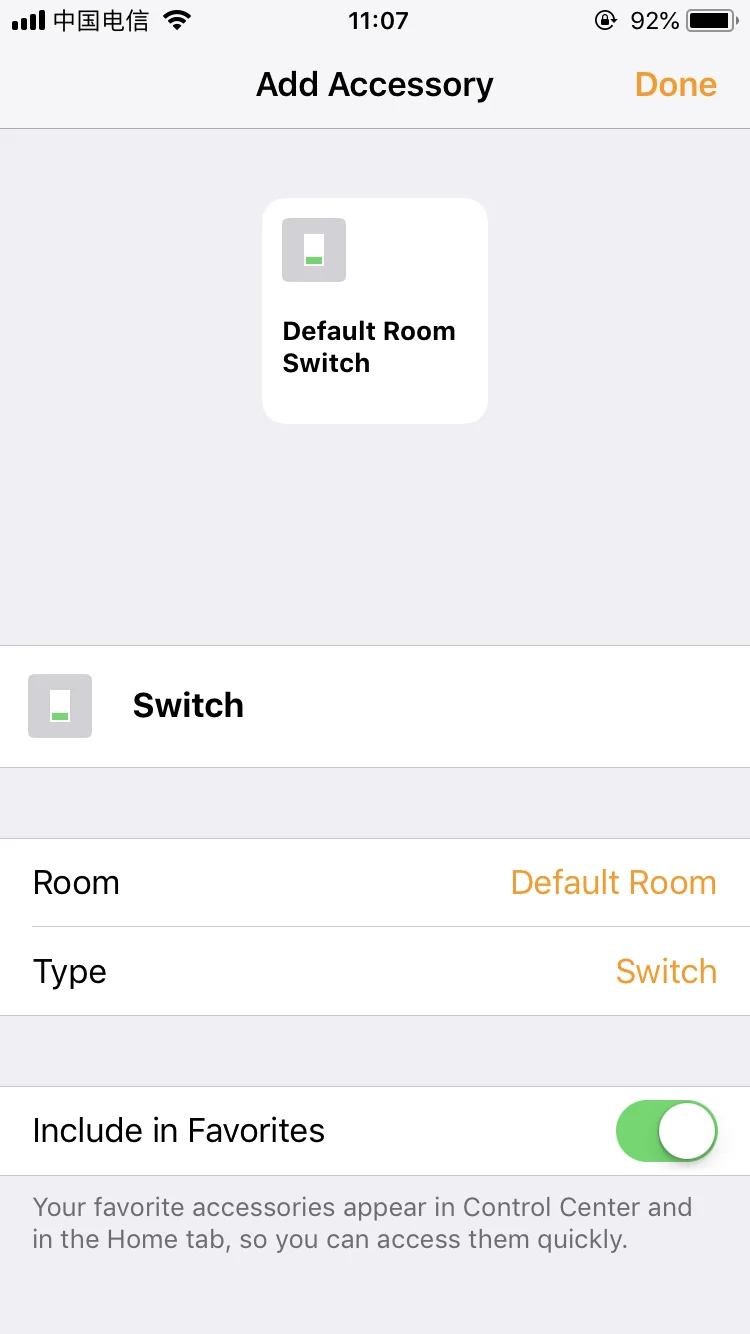

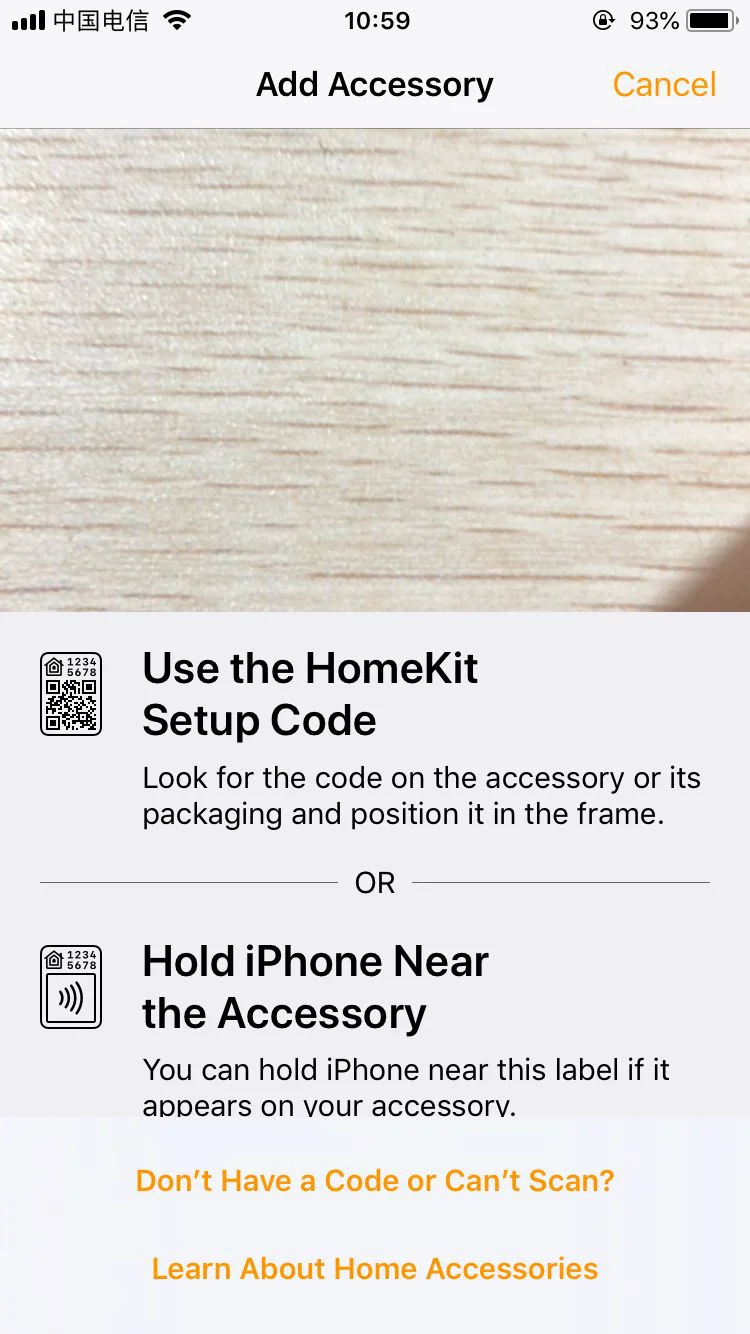

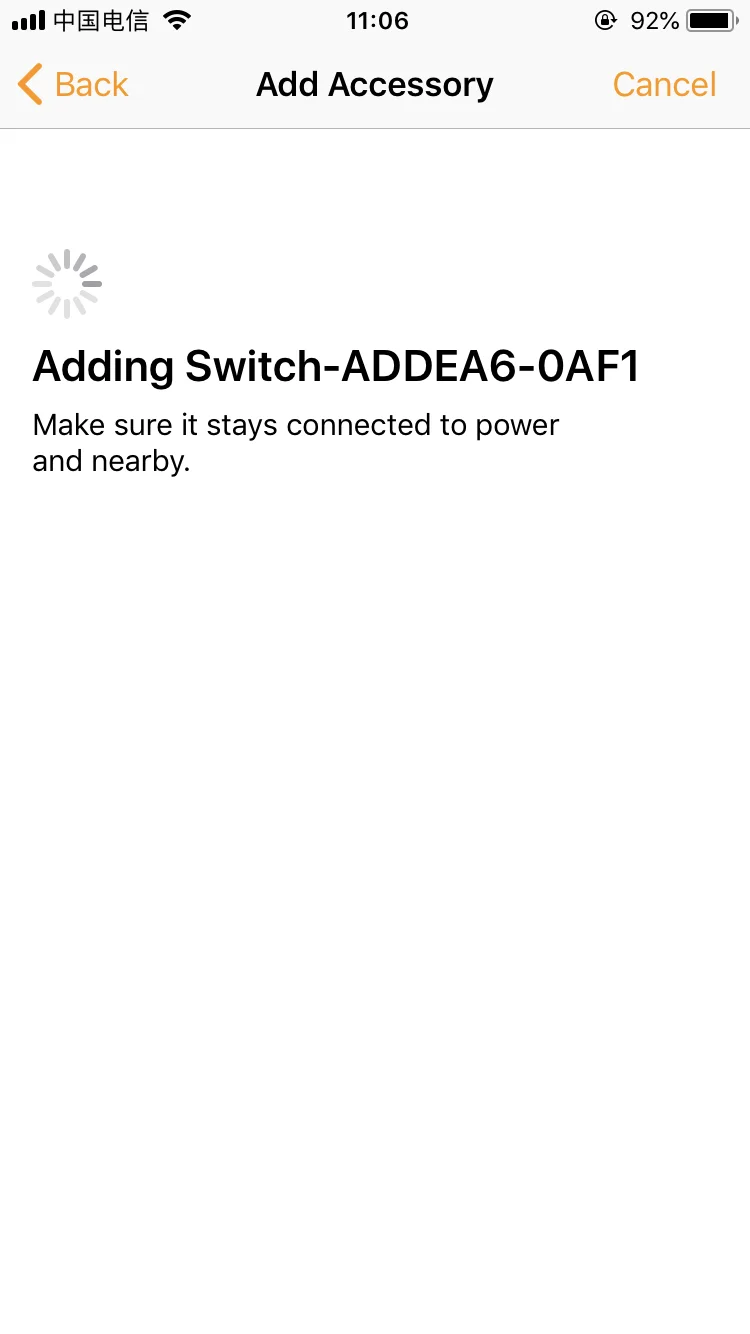

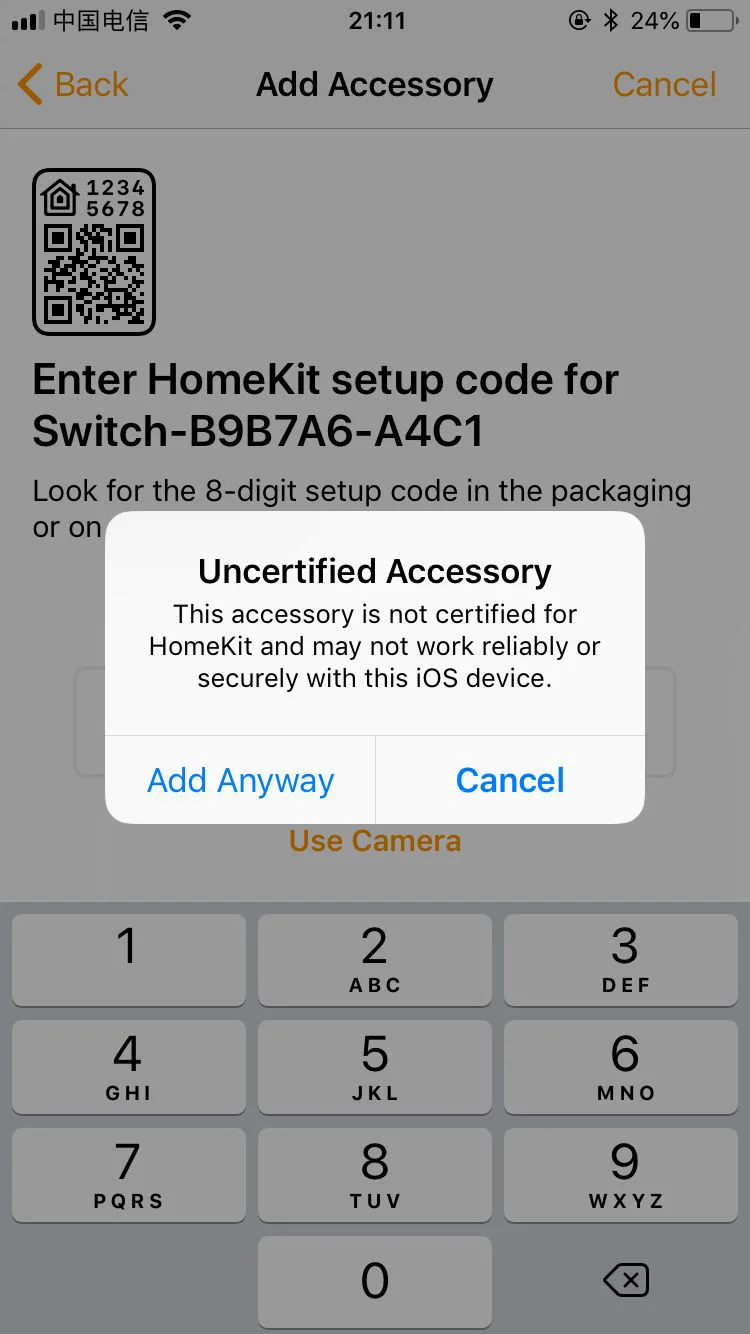

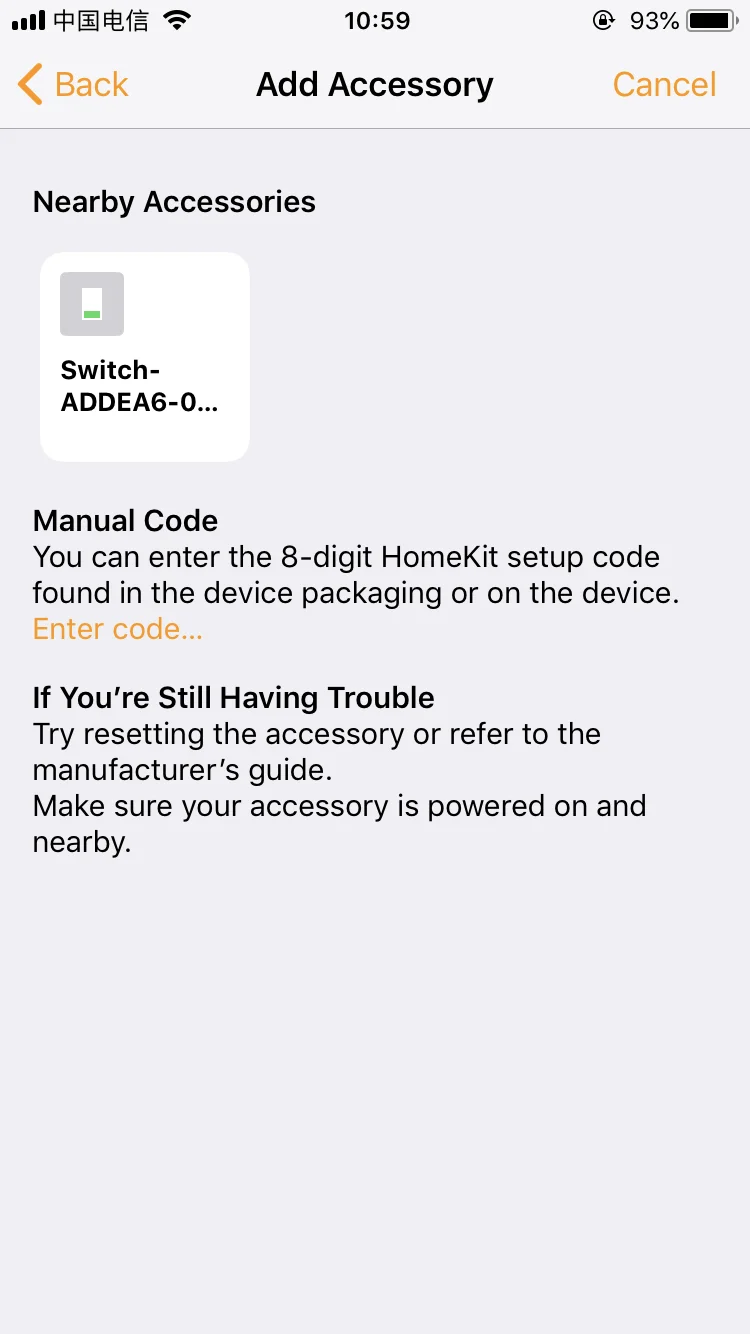

• Шаг 5: откройте приложение Apple Phone Home, нажмите Add Accessories, нажмите «No code or can scan», нажмите на устройство, нажмите Add, введите код настройки: 12345678, дождитесь проверки шифрования (30 s-50 s), добавьте устройство успешно. Пожалуйста, измените его для удобства в будущем.

Отгрузочная ведомость:

• 1 шт. смарт-релеПереключатель

Примечание:

• Когда кнопка включается и выключается три раза, прошивка войдет в режим HomeKit, а переключатель войдет в режим DoHome шесть раз.
