Введение:

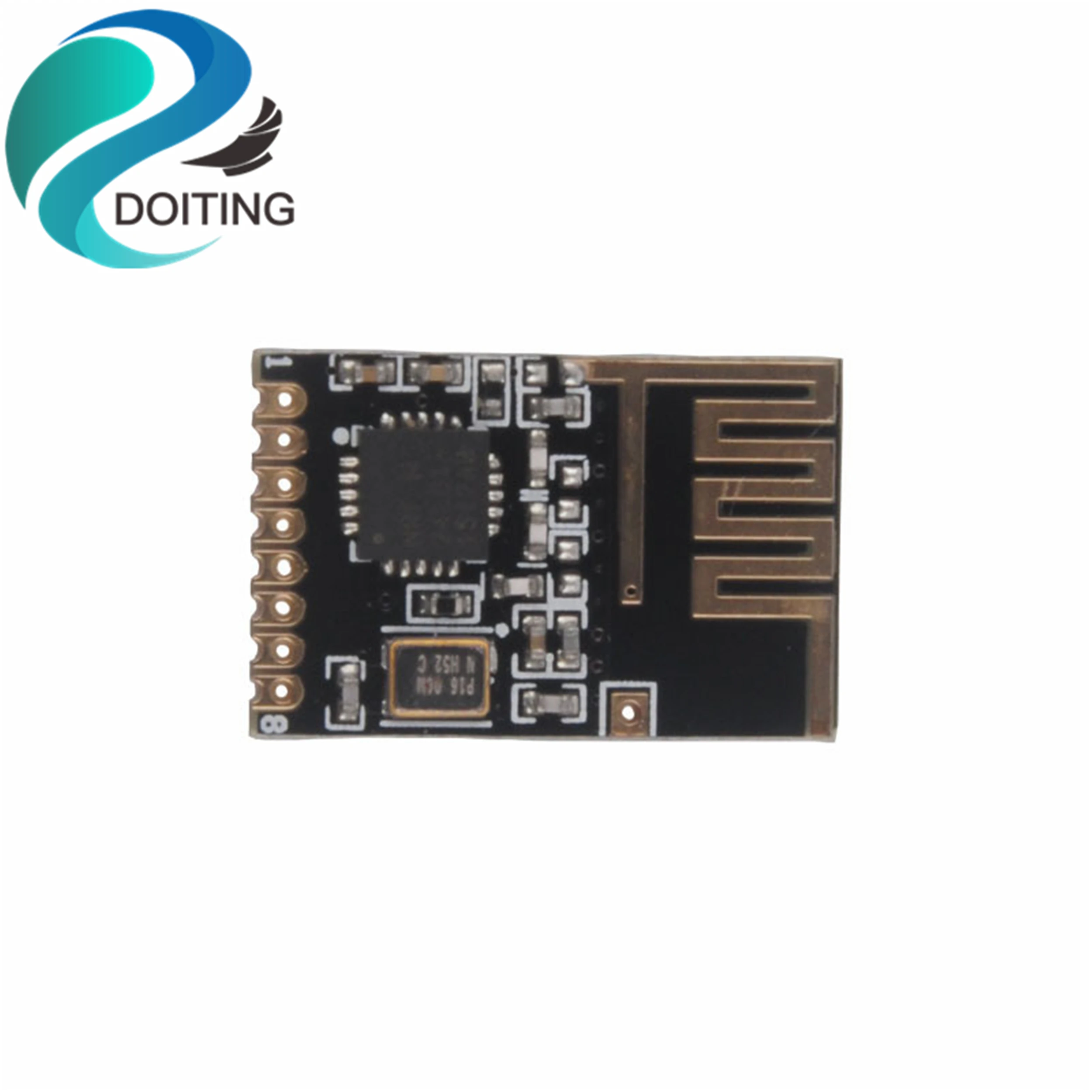

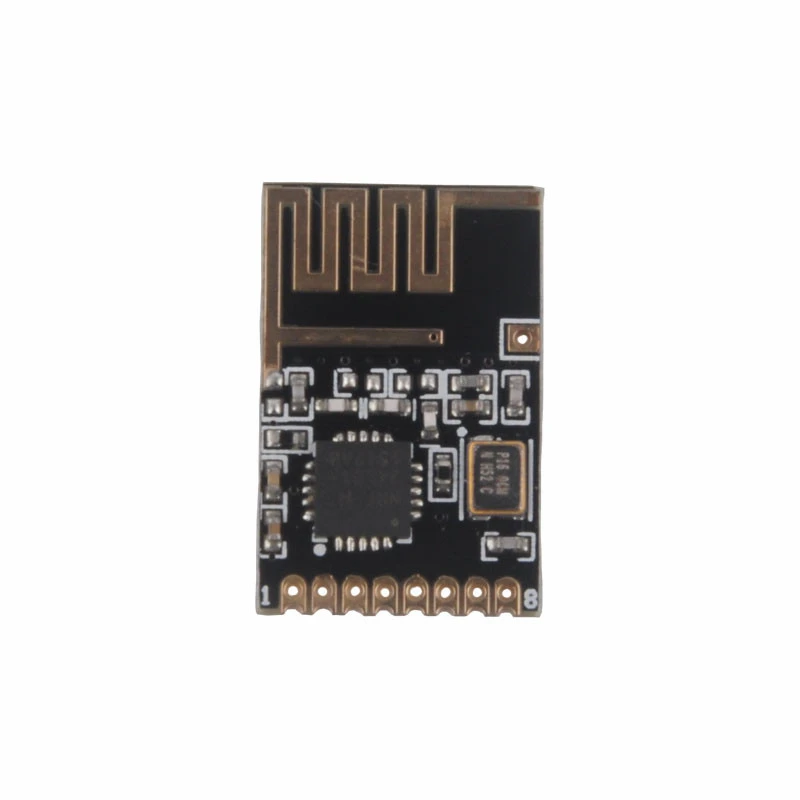

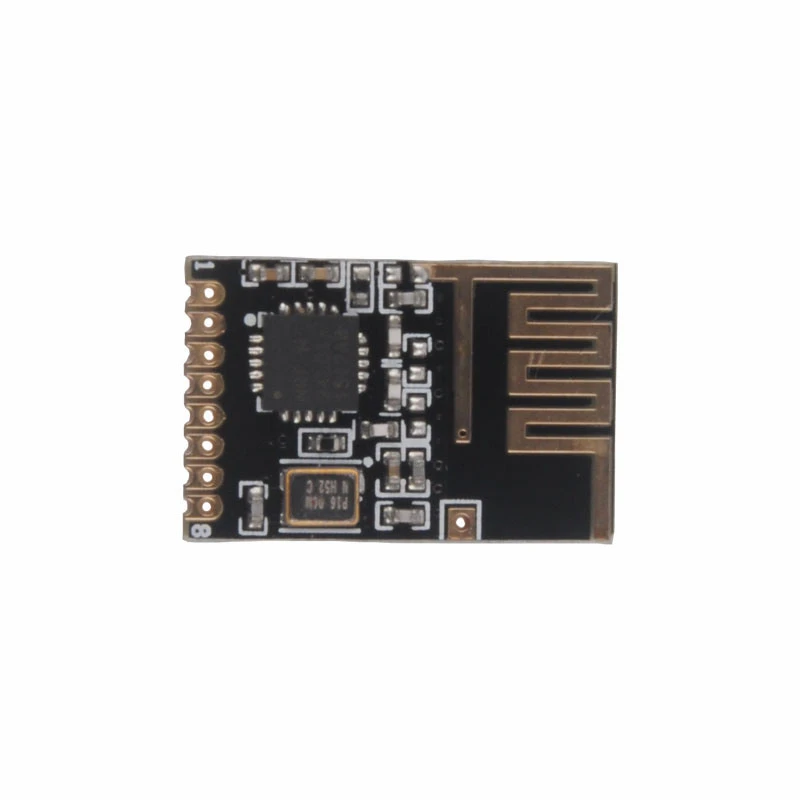

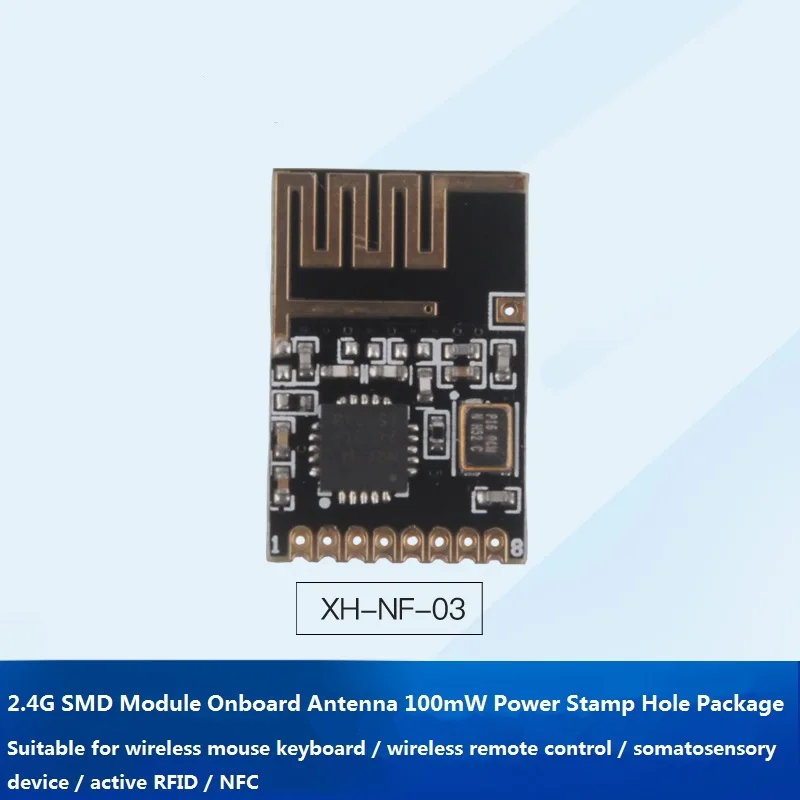

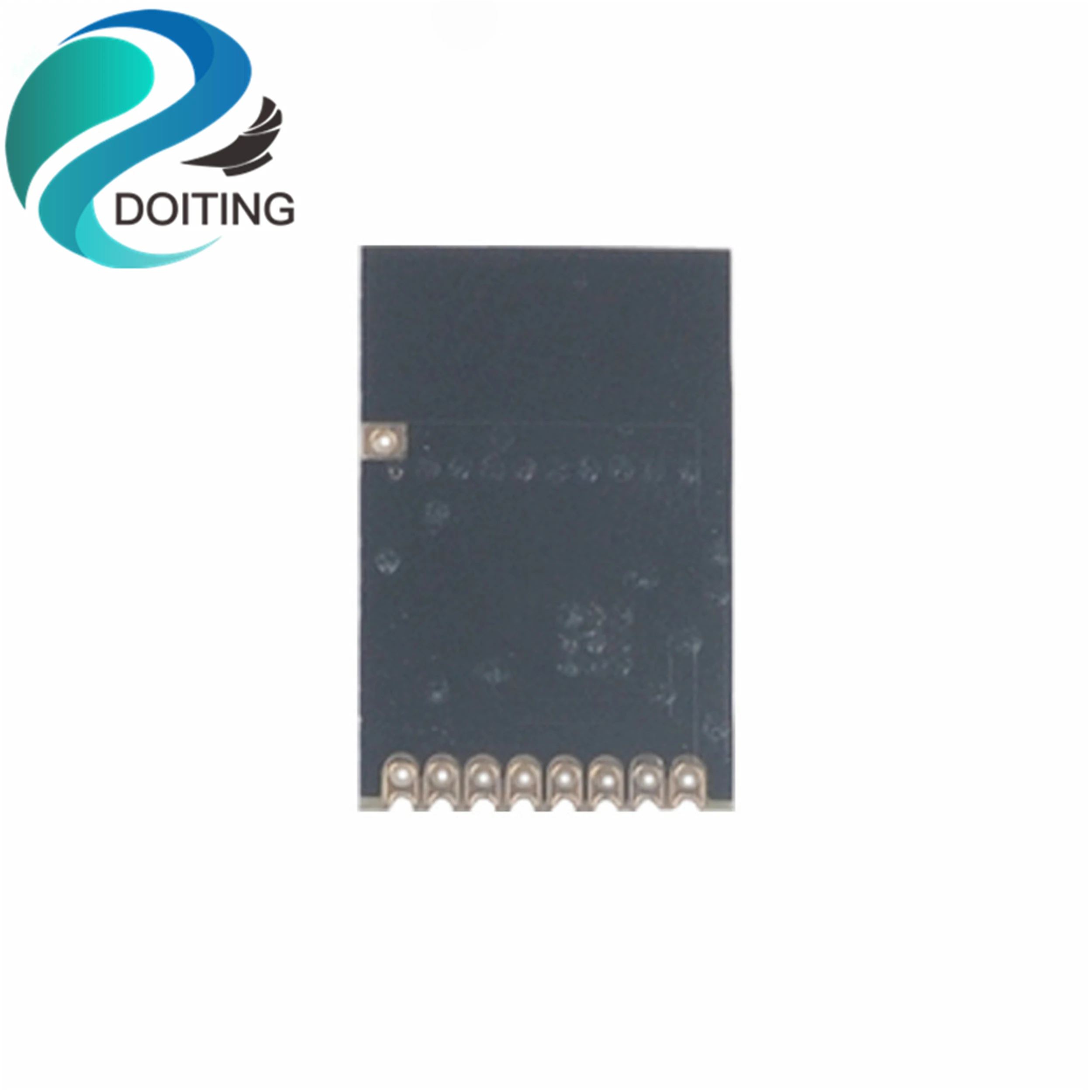

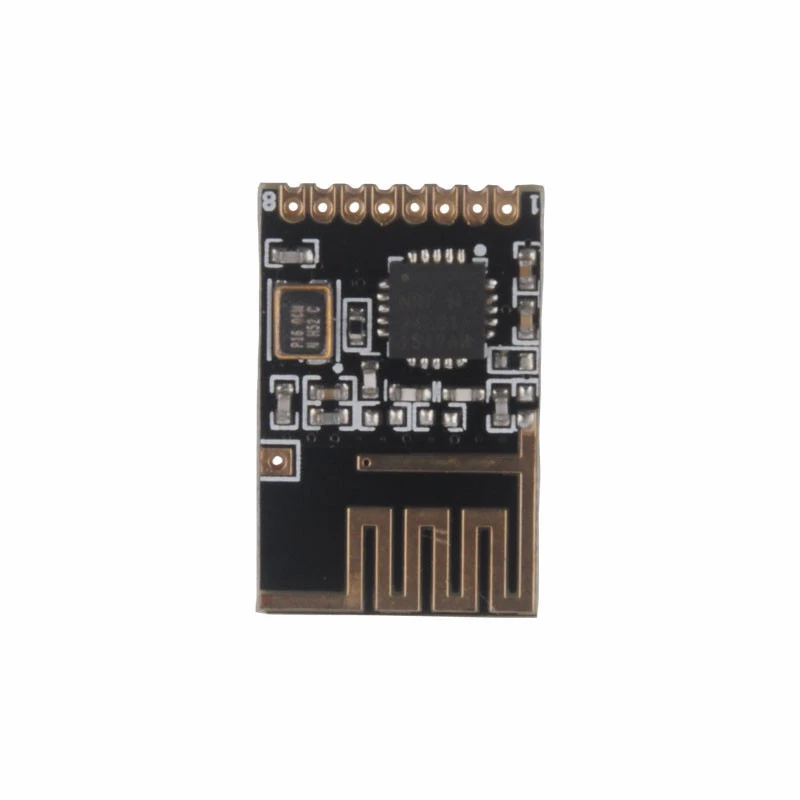

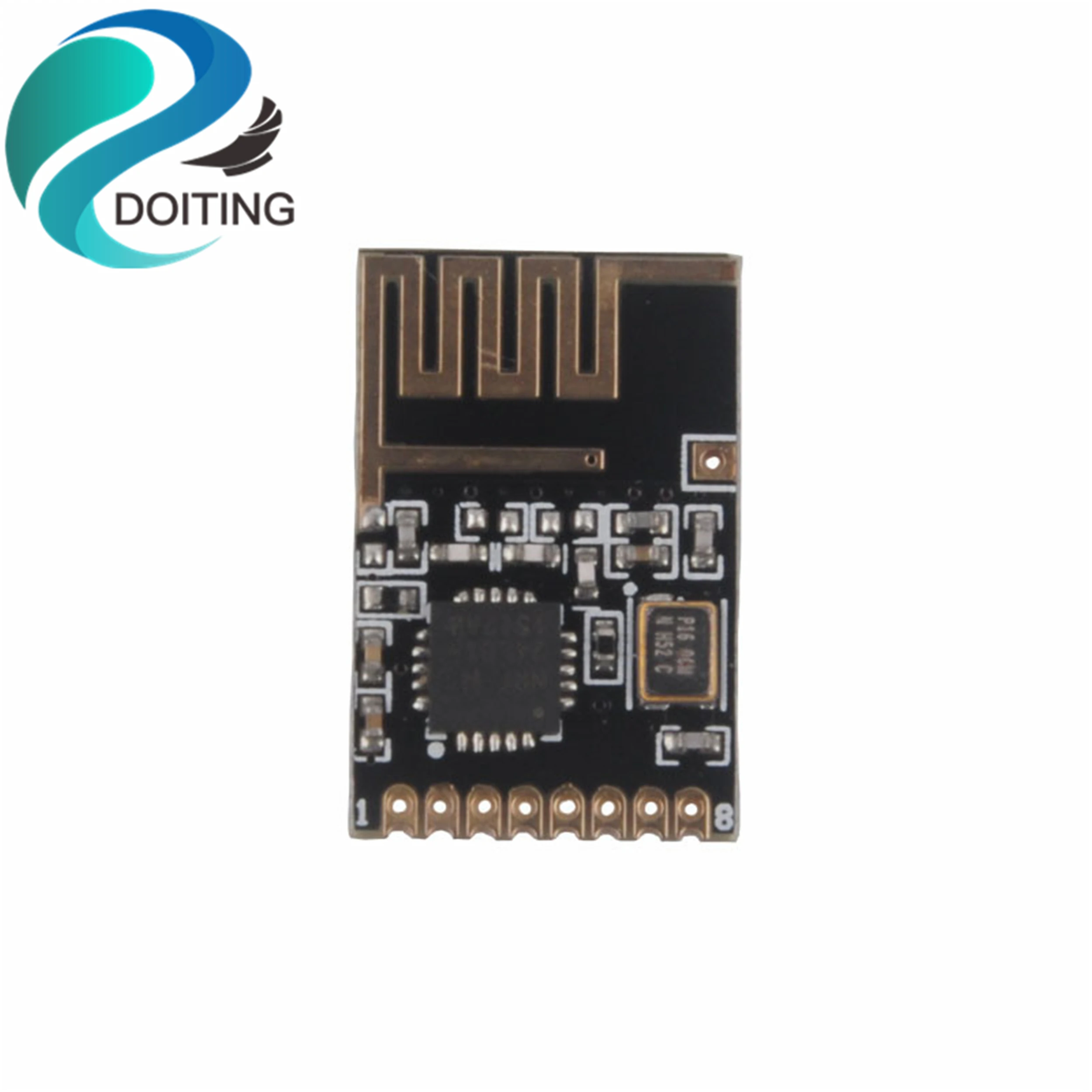

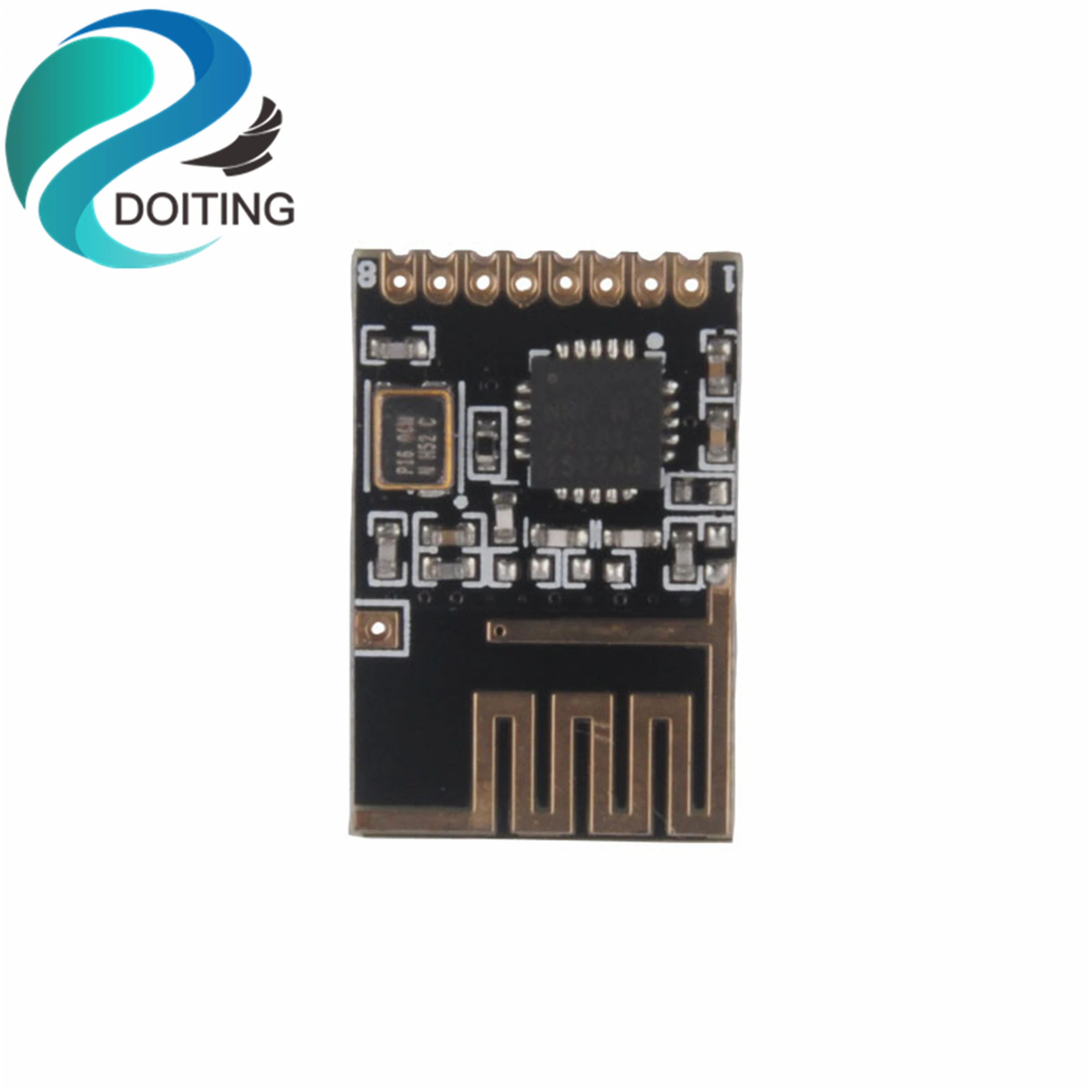

• Модуль 2,4G SMD представляет собой небольшой объем, 2,4G беспроводной модуль с бортовой антенной, высокой скоростью полета (до 2 Мбит/с), SPI интерфейс, чистый аппаратный модуль для трансивера и трансивера; высокая стабильность, высокая производительность затрат, спектр Хорошие тестовые характеристики, малый размер, с использованием всех промышленных компонентов.
• Модуль 2,4G SMD может широко использоваться в различных интернет-приложениях, подходит для беспроводной мыши и клавиатуры, беспроводного дистанционного управления, соматосенсорного оборудования, активной RFID, NFC, маломощный самоорганизующийся сетевой беспроводной Узел датчика и т. Д. Идеальное решение для вашего применения.
• Модуль 2,4G SMD упакован в отверстия для печати. Будь то обучение или массовое производство, он может быть быстро подключен к существующим продуктам и очень conve.

Особенности:

• Отверстие для печати, ультра-маленькая упаковка, встроенная антенна 2,4G, компактный размер, простота в использовании
• Поддержка 6-канального приема данных
• Поддержка общих методов модуляции, таких как GFSK/FSK
• Поддерживает скорость передачи данных 2 Мбит/с/1 Мбит/с/250 кбит/с
• Многочастотная точка: 126 частотных точек, удовлетворяющих потребности Многоточечной Связи и частотной скачкообразной связи
• Внутренне интегрированный высокий PSR LDO
• Широкий диапазон напряжения: 1,9 ~ 3,6 В
• Средний ток излучения как низко как 110ма
• Чувствительность приема: -96dBm @ 250 кбит/с
• Максимальная мощность передачи: + 7dBm
• 4-проводной SPI интерфейс со скоростью до 10 МГц
• Внутренний интегрированный Интеллектуальный протокол ARQ
• Аппаратное прерывание передачи Данных трансивера
• Поддержка 1 бит RSSI выход
• Низкая стоимость применения: SI24R1 интегрирует все высокоскоростные части обработки сигналов, связанные с протоколом RF, такие как автоматическая повторная передача потерянных пакетов данных и автоматическое поколение сигналов ответа. Интерфейс SPI SI24R1 может быть соединен с аппаратным SPI портом микроконтроллера или с микроконтроллером I/. O порт моделируется, и Внутренний FIFO может быть сопряжен с различными высокоскоростными и низкоскоростными микропроцессорами, что удобно для использования недорогих одночипных микрокомпьютеров.
• Легко разрабатывать: поскольку Соединительный слой полностью интегрирован в модуль, его очень легко разработать. Функция автоматической повторной передачи, автоматическое обнаружение и повторная передача утерянных пакетов данных, время повторной передачи и количество повторных передач. Управление программным обеспечением автоматически хранит функцию автоматического ответа пакета без получения сигнала ответа. После получения действительных данных модуль автоматически отправляет ответ. Сигнал, нет необходимости в отдельном программном обнаружении несущей-фиксированное Обнаружение частоты Встроенный аппаратный CRC Обнаружение ошибок и управление адресами связи точка-многоточечная передача пакетов счетчик ошибок и функция обнаружения несущей используется для настройки частоты одновременно Установите шесть адресов принимающего канала, Что может быть селективным отверстие для открытого канала приема имеет шаг 1,27 мм для простых встроенных приложений.

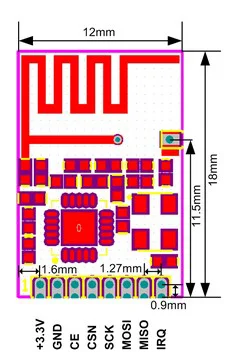

Подключение:

• VCC: источник питания, должен быть между 2,0-3,6 В
• GND: Заземление, подключено к эталонной земле питания
• CSN: Вход: чип модуля выберите pin для запуска связи SPI
• CE: Вход: контрольный штырь модуля
• MOSI: Вход: модуль SPI ввод данных Pin
• SCK: Вход: модуль SPI автобусные часы
• IRQ: выход: модуль прерывания сигнала, активный низкий
• MISO: выход: модуль SPI вывод данных

Список доставки:

• 1 шт. XH-NF-03 модуль

Примечание:

• Больше документов можно загрузить на wiki.doit.am.
