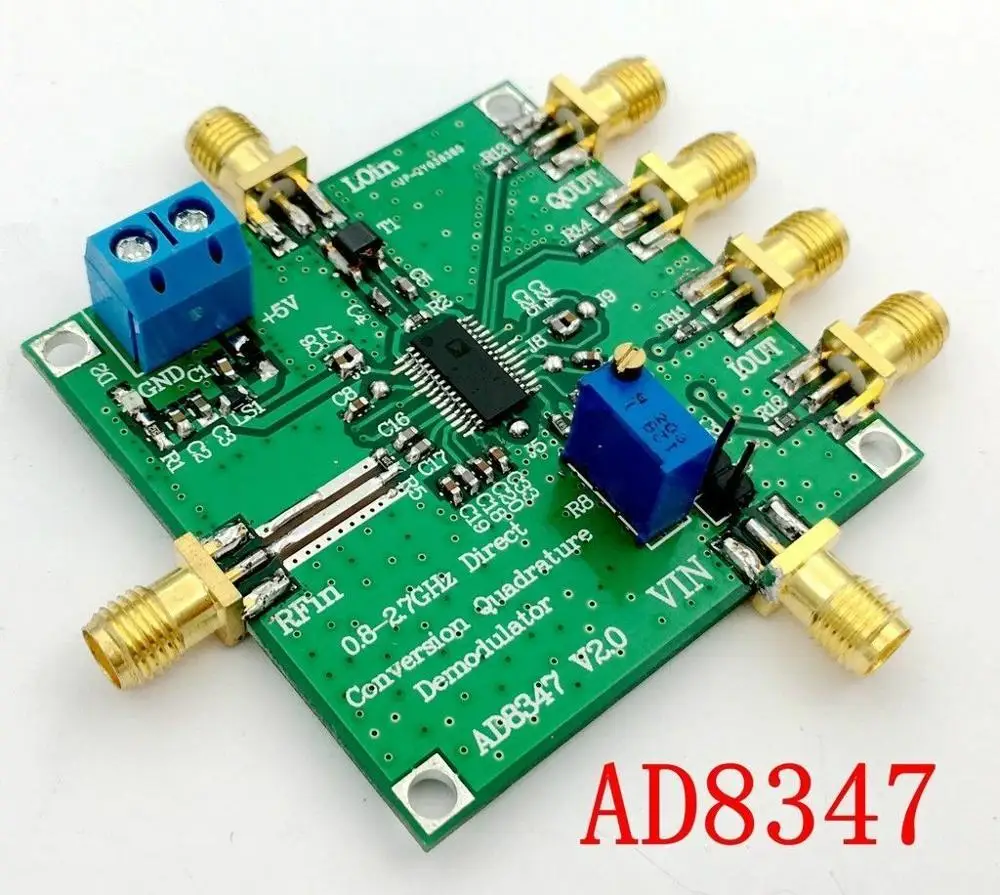

AD8347 800MHz ~ 2. 7GHz Downconversion Wideband квадратурный демодулятор IQ RF

• Особенности:






  В AD8347 представляет собой один-чип, вниз-преобразования, широкополосный квадратурного демодулятора производства аналоговые приборы, который принимает входных сигналов РФ в 800 МГц до 2,7 ГГц Диапазон и downconverts ввода к baseband (в том случае, если) I / Q компонент.

  Чип имеет следующие характеристики:

  (1) высокая интеграция микросхем, простые периферийные схемы, размер цепи, низкое энергопотребление. AD 8347 интегрирует Радиочастотный усилитель усиления (AGC), квадратурный понижающий преобразователь, локальный драйвер осциллятора, контур смещения постоянного тока, И двойные дифференциальные усилители вывода с регулируемыми уровнями общего режима постоянного тока. Чип даже интегрирует детектор уровня baseband. Чип может обеспечить Максимальное усиление 70d B, поэтому только один кусок AD 8347, плюс небольшое количество внешних компонентов в сочетании с LNA и контуром LO, вы можете создать полную систему приемника. Весь объем приемника может быть уменьшен до максимального. AD8347 работает с типичным рабочим током 64 мА и потребляет всего 320 мВт при 5 В.

  (2) входной порт радиочастотного сигнала и входной порт LO сигнала AD 8347 имеют дифференциальный вход и одиночный входной режим и могут управляться различными режимами L NA и VC O. Точно так же выходной порт baseband чипа также имеет дифференциальный выход и одноконечный выход в двух режимах, способный управлять различными ADC.

  (3) может быть применен к различным выходным схемам радиочастотного сигнала. AD 8347 подходит не только для аналогового одноканального выхода сигнала, но и для аналогового двухканального выхода сигнала. Как мы все знаем, для выхода аналогового двухканального сигнала требуется два выходных сигнала I / Q с отличным балансом фазы и амплитуды, чип может контролировать точность квадратурной фазы в пределах 1 °, контроль дисбаланса I / Q в 0. 3d B ниже, хорошо соответствует этому требованию.

  (4) AD 8347 предлагает диапазон переменного усиления 70d B, с хорошей линейной связью между коэффициентом усиления и регулируемым напряжением над подавляющим большинством рабочих диапазонов чипа. Поэтому чип может легко достичь сложного широкого динамического диапазона.

  AD 8347 имеет следующие четыре характеристики:

  ① Высокая интеграция, простые периферийные схемы, малый размер цепи, низкое энергопотребление;

  ② Порты ввода/вывода отличаются друг от друга и являются единичными;

  ③ Применимо к различным выходным сигналам радиочастотной передней цепи;

  ④ С диапазоном усиления 70d B. Очень простое в использовании устройство AGC.

  Применение:

  1, сотовая базовая станция

  2 "блок управления, беспроводной связи

  3, беспроводная локальная петля

  4, если широкополосный демодулятор

  5, Радиочастотное оборудование

  6, модемы для спутниковой связи

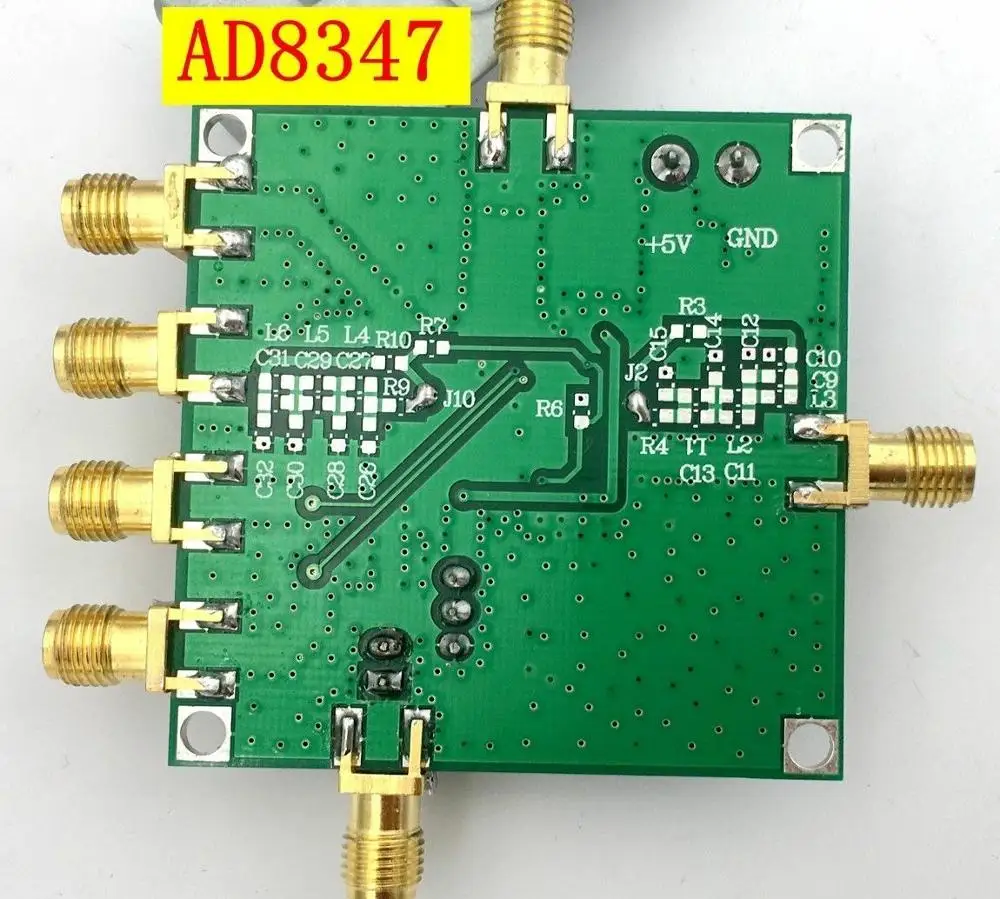

  Во-вторых, товары, как на моих трех основных фотографиях

  В-третьих, техническими показателями

  1. Напряжение питания: + 5 В постоянного тока (Типичный ток 64 мА)

  2, Рабочая частота: 800 МГц-2,7 ГГц вход переменного тока: 50 Ом;

  3. Максимальная входная мощность: 10 дБм;

  4. Диапазон усиления переменной мощности: 69.5дб

  5, диапазон управляемого напряжения (0-1 .2 В постоянного тока), режим отрицательного усиления, может быть выбран внутренний потенциометр или плюс DA для управления программой

  6. Предоставляем схемы PDF файлов

  7, может быть настроен в режим АРУ и VCA

  В-четвертых, конфигурация модели

  1. Режим АРУ: Подключите переднюю J3, J5, J8, J9 и заднюю часть J10, J2, отсоедините переднюю J7 можно настроить в режим Ару.

  2. Режим VGA: Подключите переднюю J3, J7 и заднюю часть J10, J2, отсоедините переднюю J5, J8, J9 можно настроить в режим Ару.

  3. Из-за гибкого применения AD8347, вы можете обратиться к PDF для настройки.

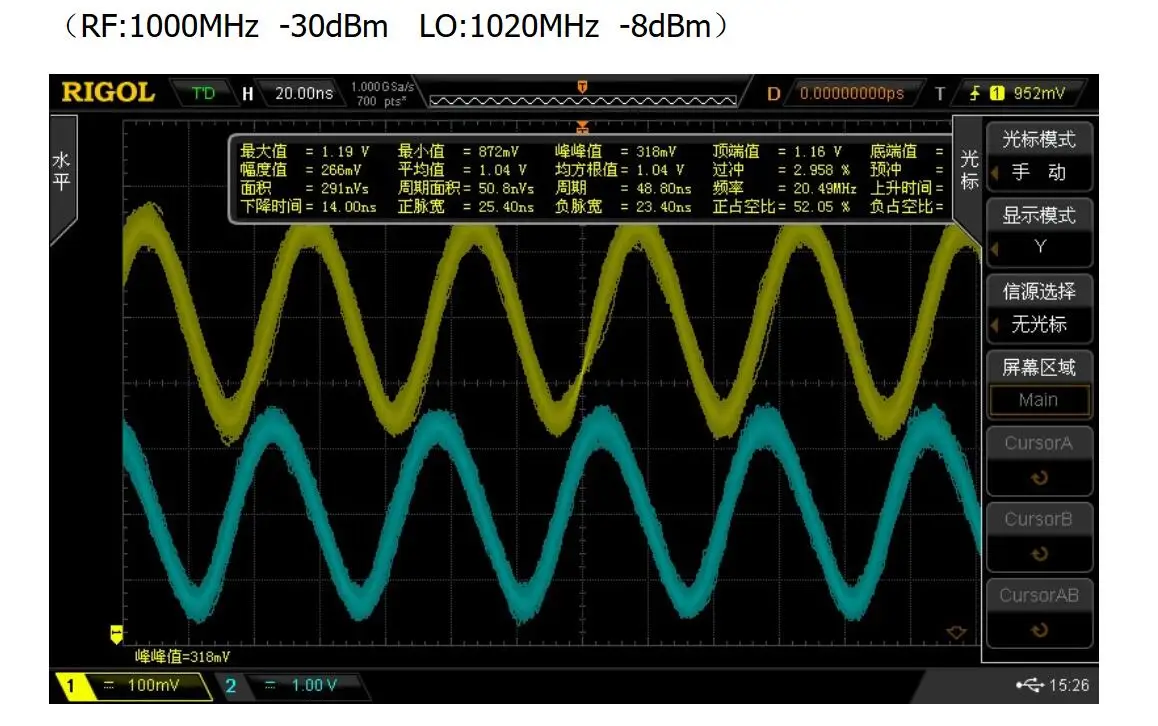

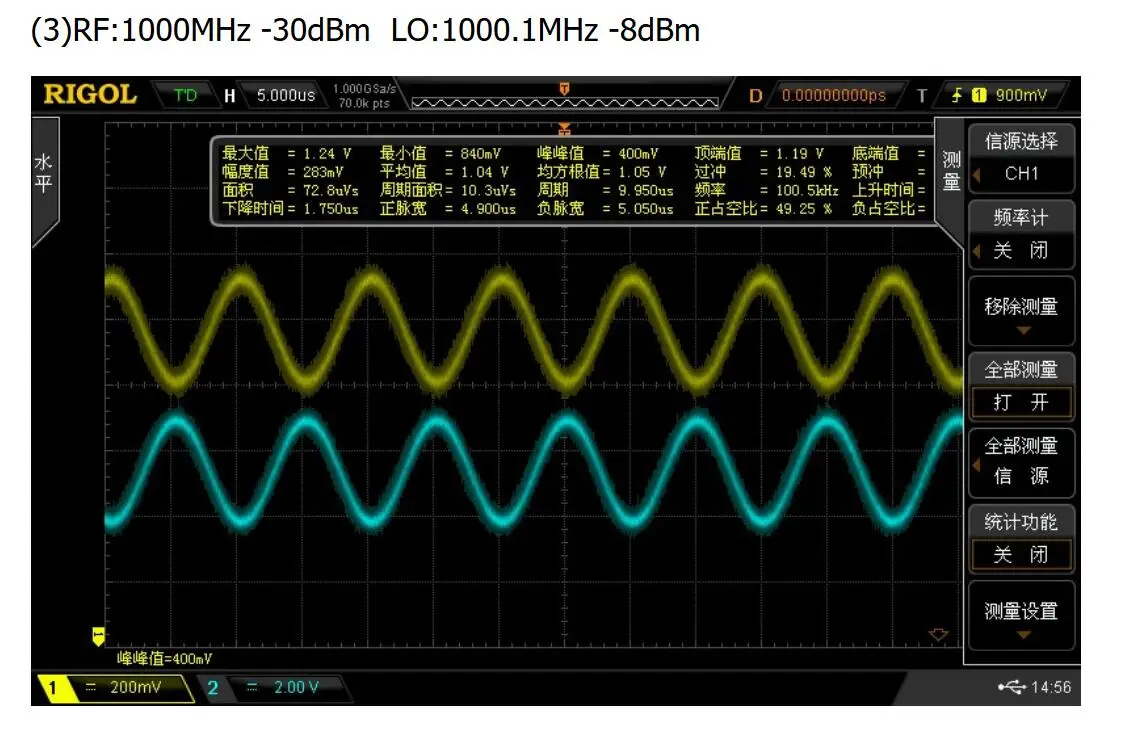

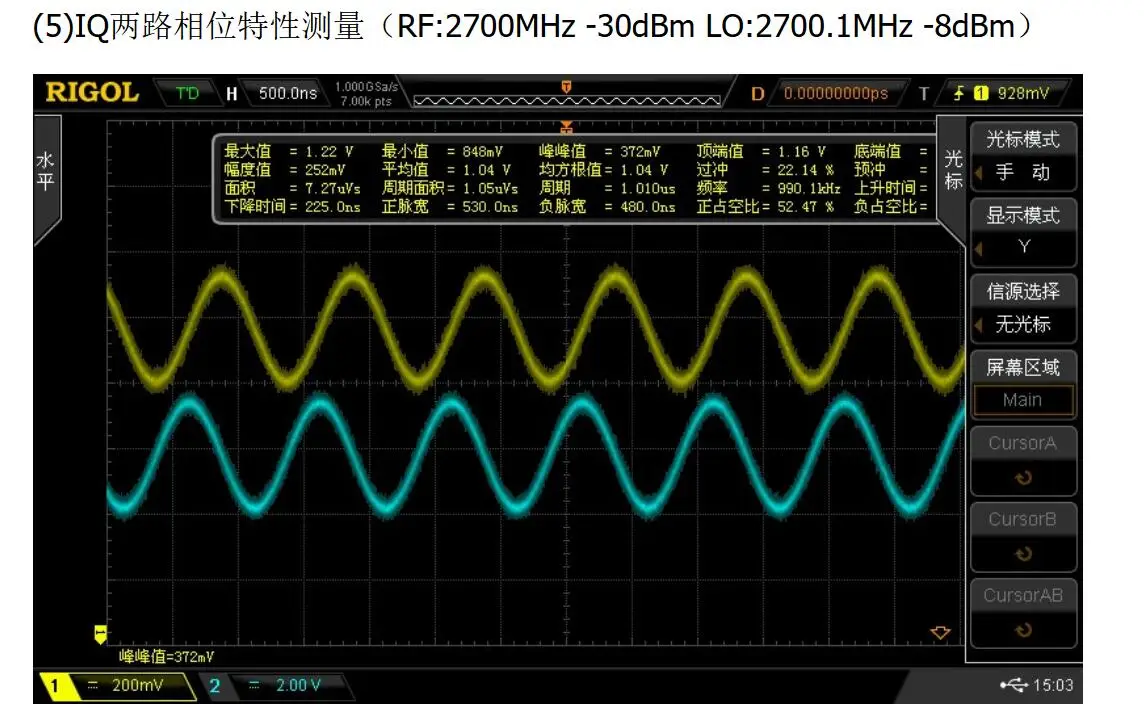

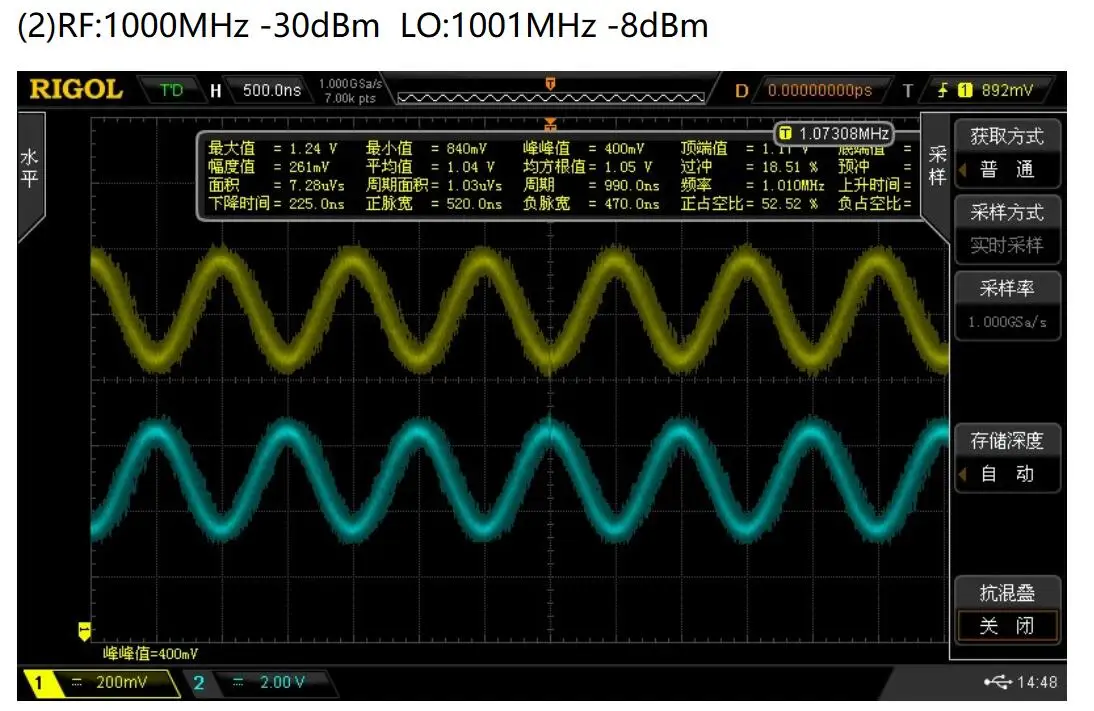

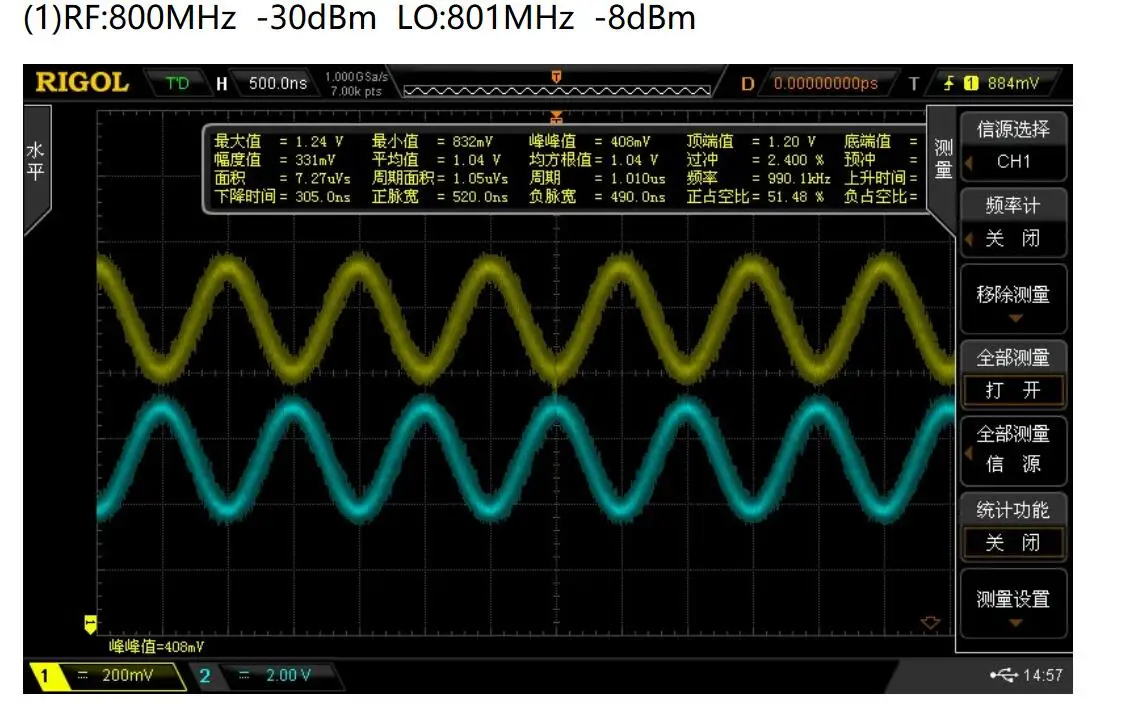

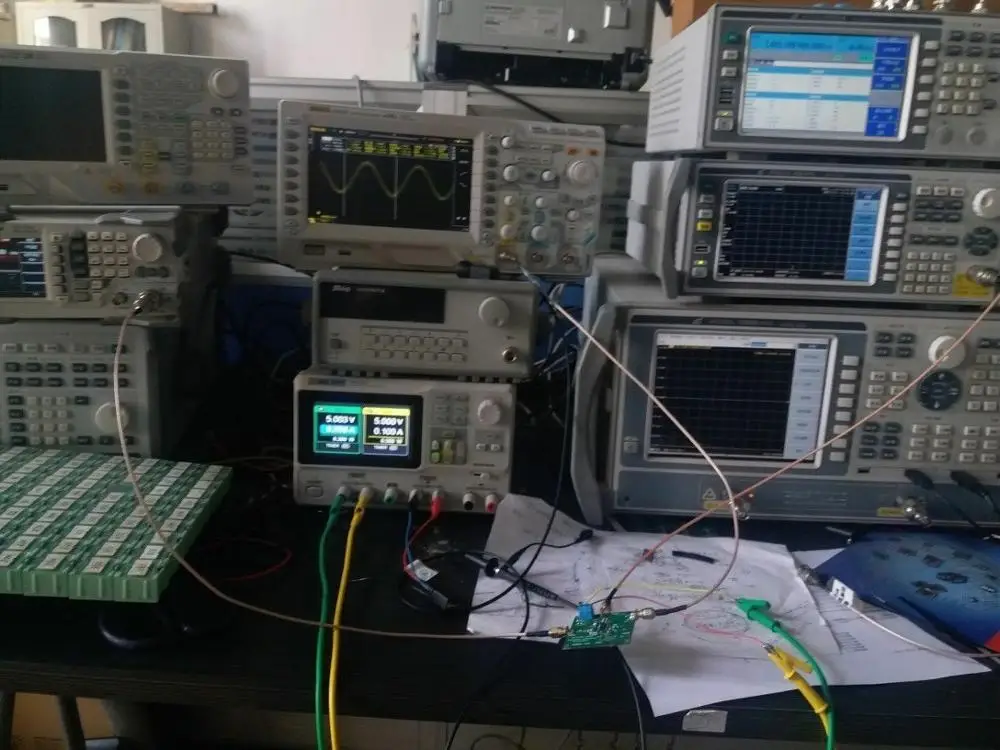

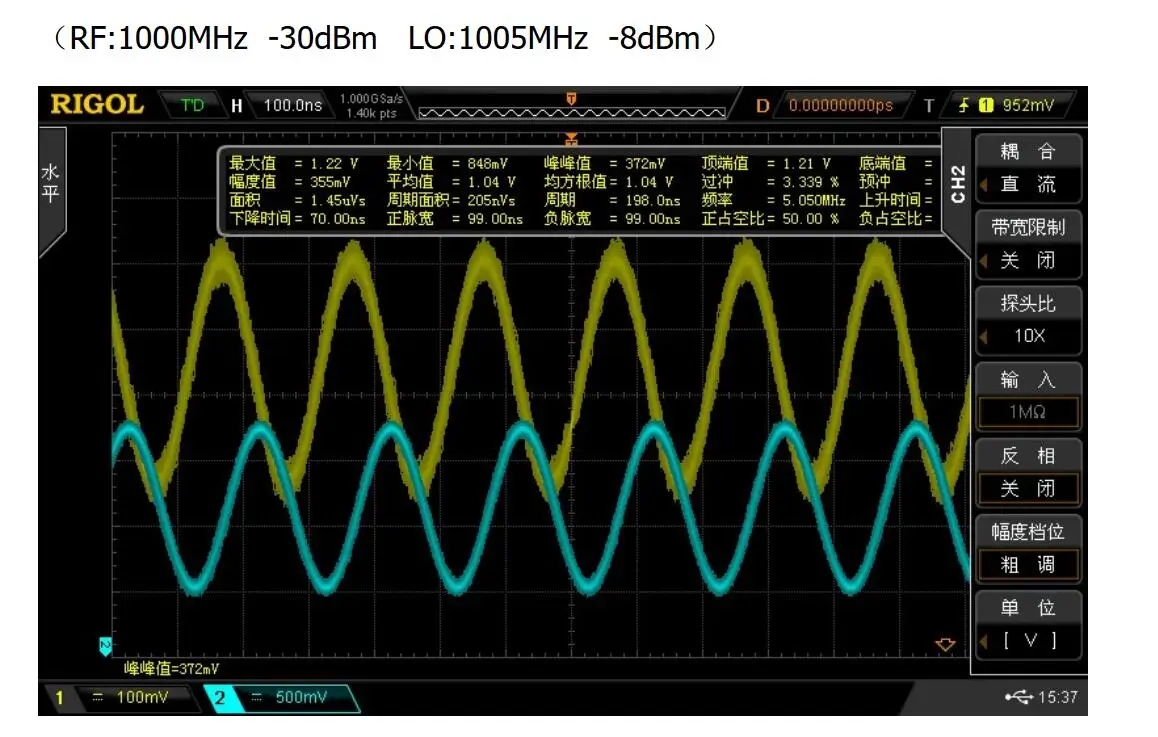

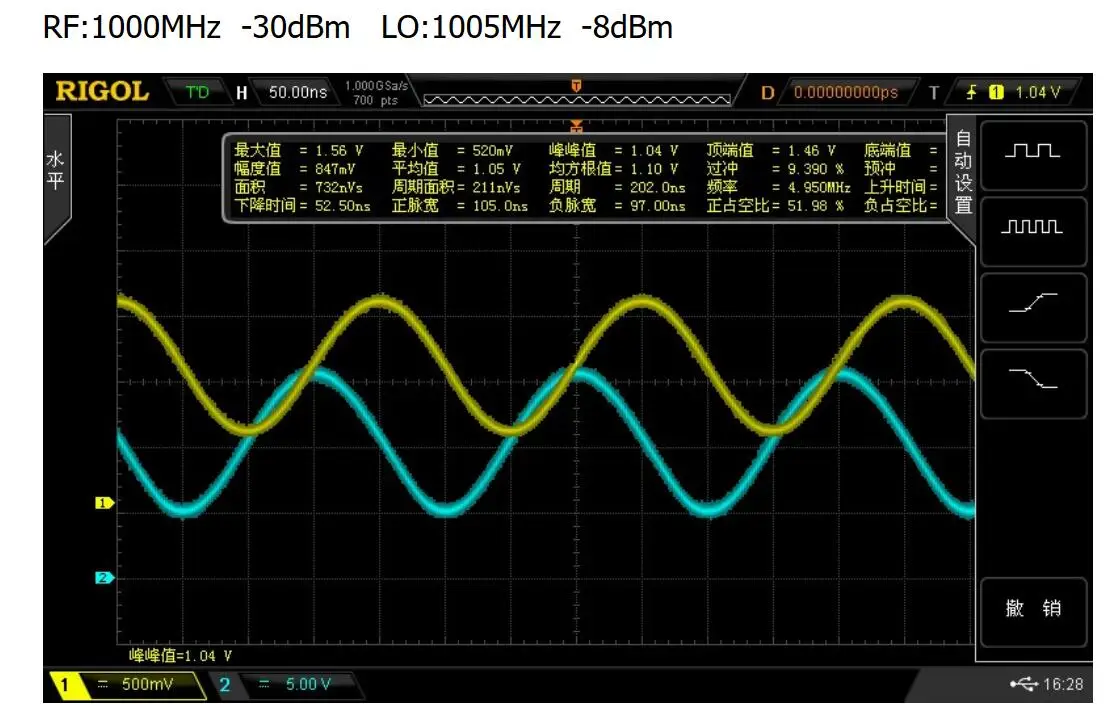

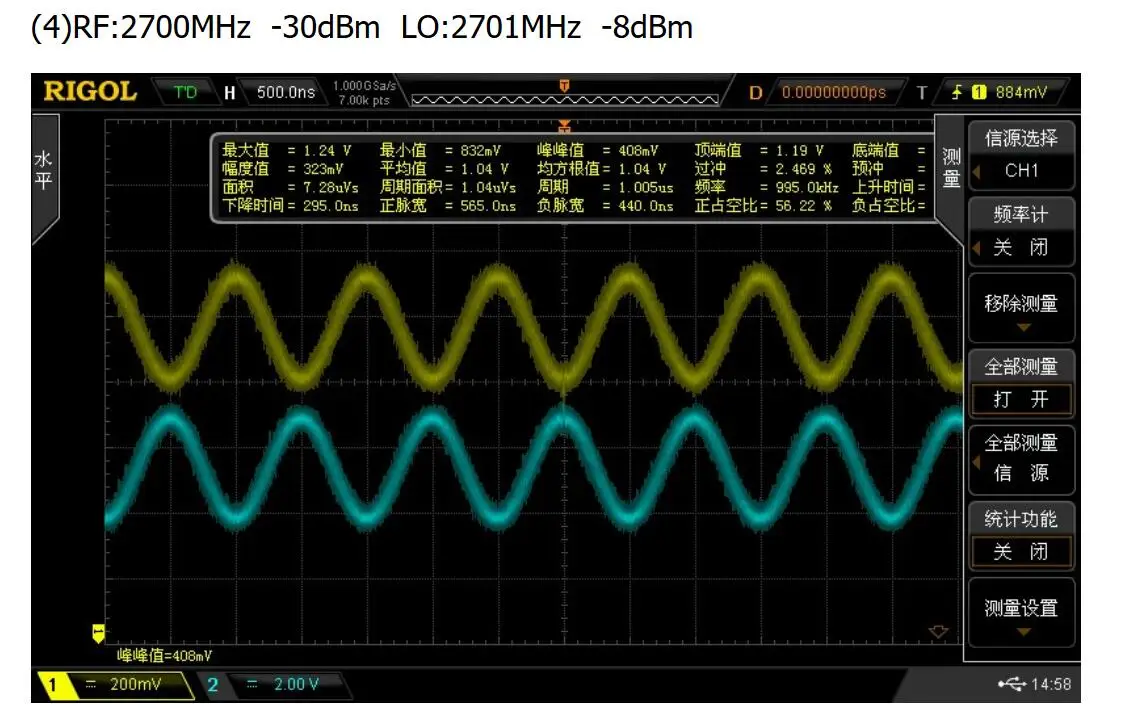

  Пятая, AD8347 запись теста:
















  Посылка содержание
  100% Фирменная Новинка
  (1 шт.); AD8347 800MHz ~ 2. 7GHz Downconversion Wideband квадратурный демодулятор IQ RF
