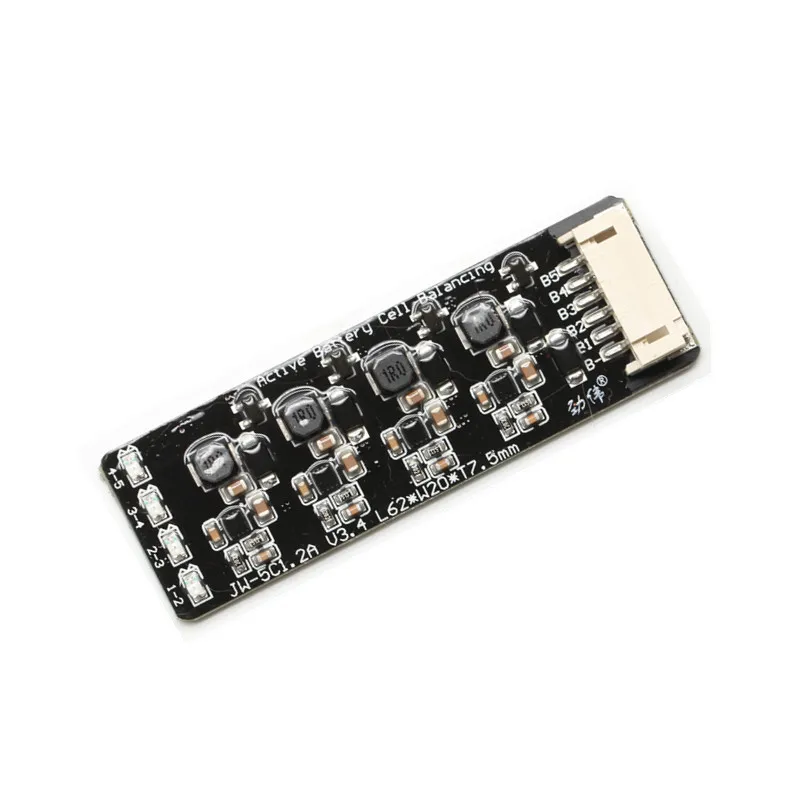

5S литийполимерное литийионное Lifepo4 литий Батарея Active эквалайзер Балансировки

5S литийполимерное литийионное Lifepo4 литий Батарея Active эквалайзер Балансировки

Индуктивная плата выравнивания передачи энергии, балансировщик напряжения батареи высокого тока 1.2A, значительно балансирует напряжение батареи, улучшает общую эффективность аккумуляторной батареи!

Индикация баланса: 1. Когда светильник выравнивания включен, работа по выравниванию включена. 2. Выключается equalization светильник, схема выравнивания спит, 3. Светильник выравнивания мигает, индикация строки теряется, или цепь неисправна.

Фетр

Принцип равновесия: Этот модуль находится рядом с перепада давления выравнивания и прилегающей напряжение батареи разница достигает 0,1 V или более. Внутренний баланс триггера работает до тех пор, пока соседняя разница напряжения батареи не остановится в пределах 0,03 в. При зарядке и разрядке аккумуляторной батареи имеется дополнительное давление. Выравнивание пускового механизма, ошибка напряжения аккумуляторной батареи будет возвращена к идеальному значению, уменьшая затраты на техническое обслуживание батареи. Технические параметры: Рабочее напряжение 2,0 V-4,5 V, тройной железа литиевая батарея является обычным явлением, литиевая окись кобальта аккумулятор не является приемлемым. Равновесный ток: Прилегающие разности давлений является 0,1 V или более (ток составляет около 0,5-0.7A); Прилегающие разности давлений выше 0,2 V (максимальная выравнивания ток 1.2A); Чем меньше дифференциальное давление, тем меньше равный ток.

Схема проводки с четырьмя полосками выглядит следующим образом, а другие серийные номера такие же! Примечание (13 или более штепсельных вилок должны быть вставлены в обязательном порядке, сначала коснитесь B-pins и аккуратно вставьте их вверх, в противном случае это может привести к тому, что плата выгорит)

Определение проводки: B-, общий отрицательный полюс аккумуляторного блока (отрицательный полюс первого аккумулятора) B1, положительный электрод первого аккумулятора B2, положительный электрод второго аккумулятора B3.... и так далее.

Определение проводки: B-, полный отрицательный полюс аккумуляторной батареи (отрицательный полюс первой батареи) В1, положительный электрод первой батареи В2, положительный электрод второго аккумулятора В3.... и так далее.
