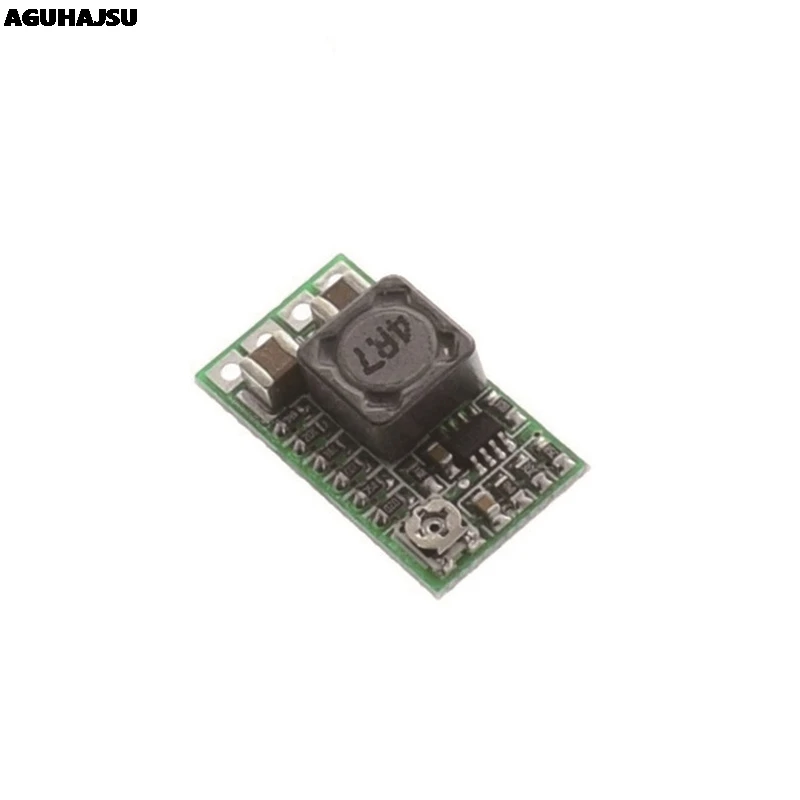

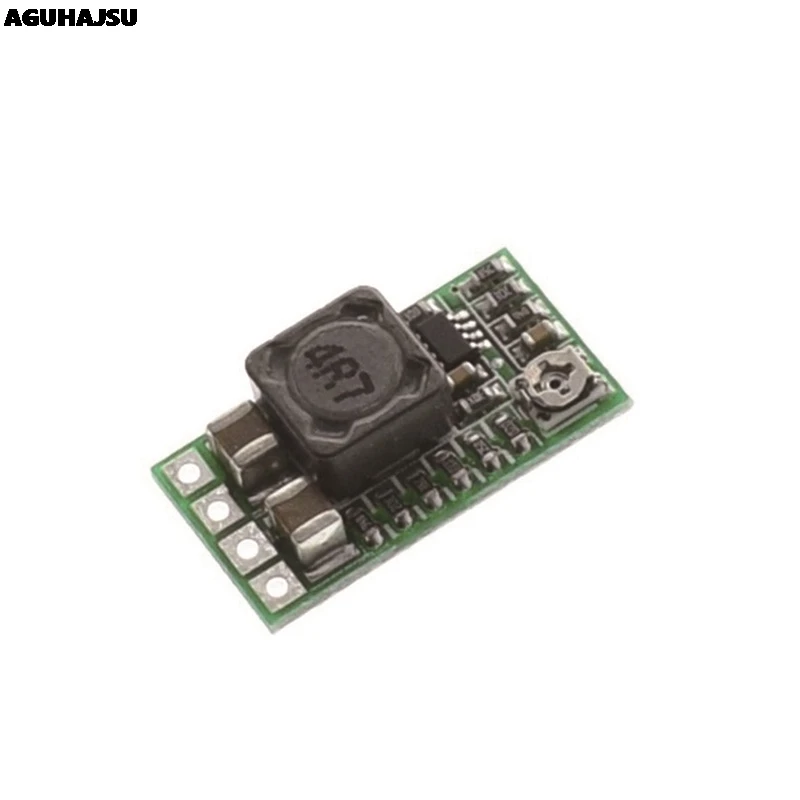

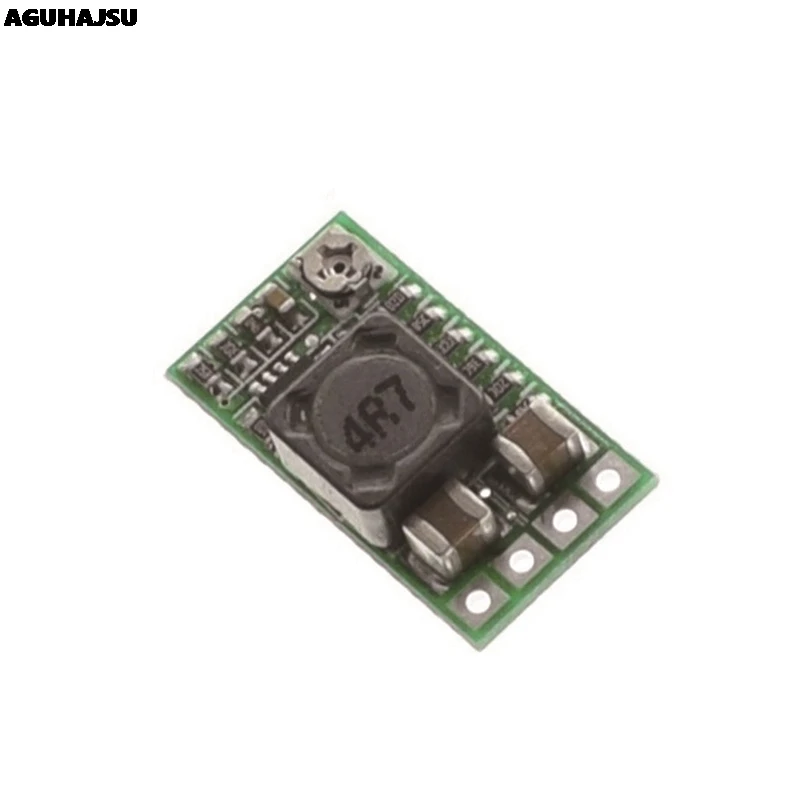

Понижающий модуль питания DC-DC понижающий преобразователь 3 А регулируемый 1 8 в 2 5

Понижающий модуль питания DC-DC понижающий преобразователь 3 А регулируемый 1 8 в 2 5

Введение продукта:

1: новые импортные чипы.

2: выходной ток не должен быть больше 3 А, а долгосрочная операция должна быть 2,1 А, а запас достаточен.

3: с новой конструкцией конструкция цепи не требует электролитических конденсаторов и танталовых конденсаторов (электролитические конденсаторы имеют короткий срок службы и Танталовые Конденсаторы являются взрывоопасными). Используются два твердотельных керамических конденсатора большого размера (MCCs) для высококлассных цепей.

4: новая схема принимает синхронное выпрямление, и эффективность преобразования цепи очень высока. В тех случаях, когда 6,5 V включает 5V 0.7A, эффективность настолько высока, насколько это 97.5%, и в тех случаях, когда 12V включает 5V 1A, он также достигает 94%. В отличие от сверстников, эффективность составляет всего 60-70%. (Тест эффективности Устраняет падение напряжения через входной диод обратной защиты и предохранитель).

5: Высокая индуктивность тока, Ультра низкое внутреннее сопротивление для повышения эффективности преобразования. Уменьшает тепло.

6: маленький размер, 20 (длина) * 11 (ширина) * 5 (высота) мм.

7: низкий ток покоя, ток покоя 0,85 мА. Подключается к автомобильному аккумулятору без выключателя, может быть подключен к линии прикуривателя или к линии питания ACC.

8: выход интегрирован с регулируемым и фиксированным напряжением. Фиксированный выход не должен быть настроен. Его можно непосредственно припаять на доске. Он очень чувствителен к напряжению и может быть отрегулирован потенциометром. Он очень универсален.

9: встроенный порт включения, по умолчанию работает режим, низкий уровень выключен, что обеспечивает удобство управления

10: Может использоваться для замены линейных регуляторов серии 78, таких как 7805 7812 и так далее.

Параметры модуля:
Характер модуля: неизолированный понижающий модуль (понижающий) Синхронное выпрямление
Вход напряжение: DC 4,5-24V

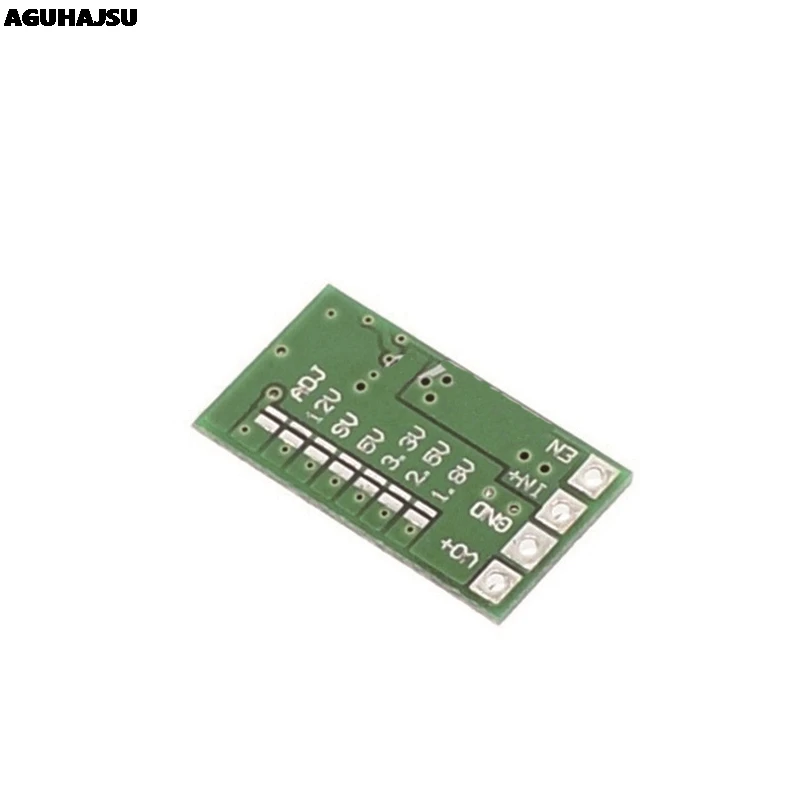

Выходное напряжение: интегрированный регулируемый и фиксированный выход, фиксированное выходное напряжение на задней панели
Диапазон регулировки (0,8-17V), фиксированное напряжение (1,8 V 2,5 V 3,3 V 5V 9V 12V)
Выходной ток: не более 3 А (Пожалуйста, обратите внимание на рассеивание тепла при полной нагрузке), фактический тестовый вход 12 В выход в пределах 1,5 А без специальной обработки рассеивания тепла.

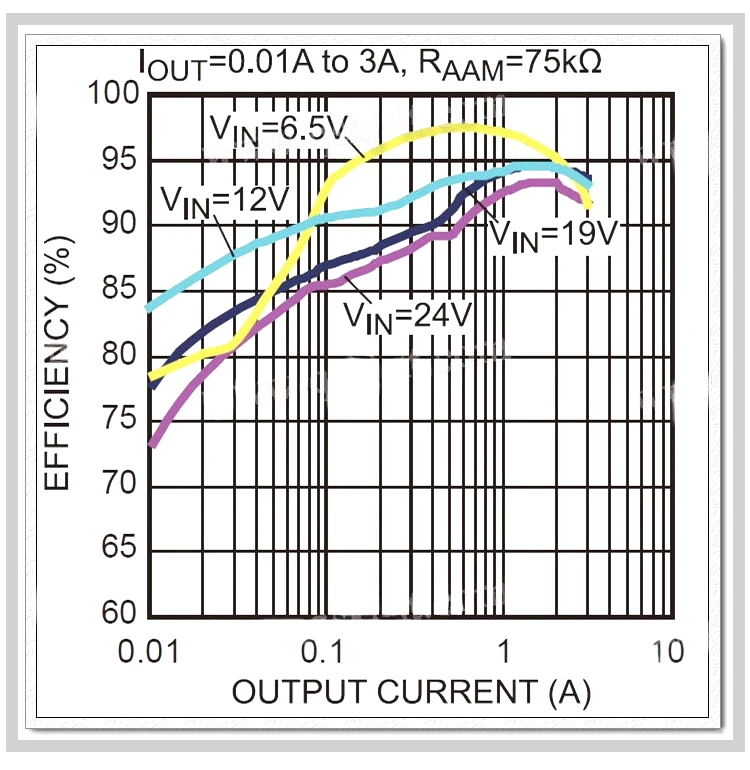

Эффективность преобразования: до 97.5% (6,5 В до 5 В 0.7A)
Частота переключения: 500 кГц

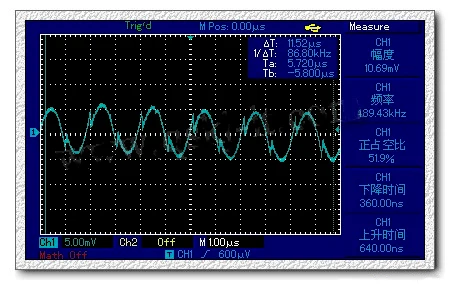

Выходная пульсация: 20 мВ (12 В до 5 В 3 а) 20 м полоса пропускания
Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (чем выше температура окружающей среды, тем ниже Выходная мощность)
Защита от перенапряжения на выходе: нет
Повышение температуры при полной нагрузке: 40 °C
Ток покоя: 0,85 мА
Скорость регулировки нагрузки: ± 1%
Регулировка напряжения: ± 0.5%
Скорость динамического отклика: 5% 200uS
Защита от короткого замыкания на выходе: Да, не короткое замыкание в течение длительного времени
Защита обратного подключения на входе: нет, защита обратного подключения на входе
Включение управления: Да, высокий уровень работы, низкий уровень остановки работы, высокий уровень 2-5 В, низкий уровень около 0 В. Внутренняя вытяжка по умолчанию для положительного ввода.
Метод проводки: сварка
Метод ввода: сварка
Метод вывода: сварка/штыревой разъем
Сварочные работы расстояние между отверстиями: 2,54 мм
