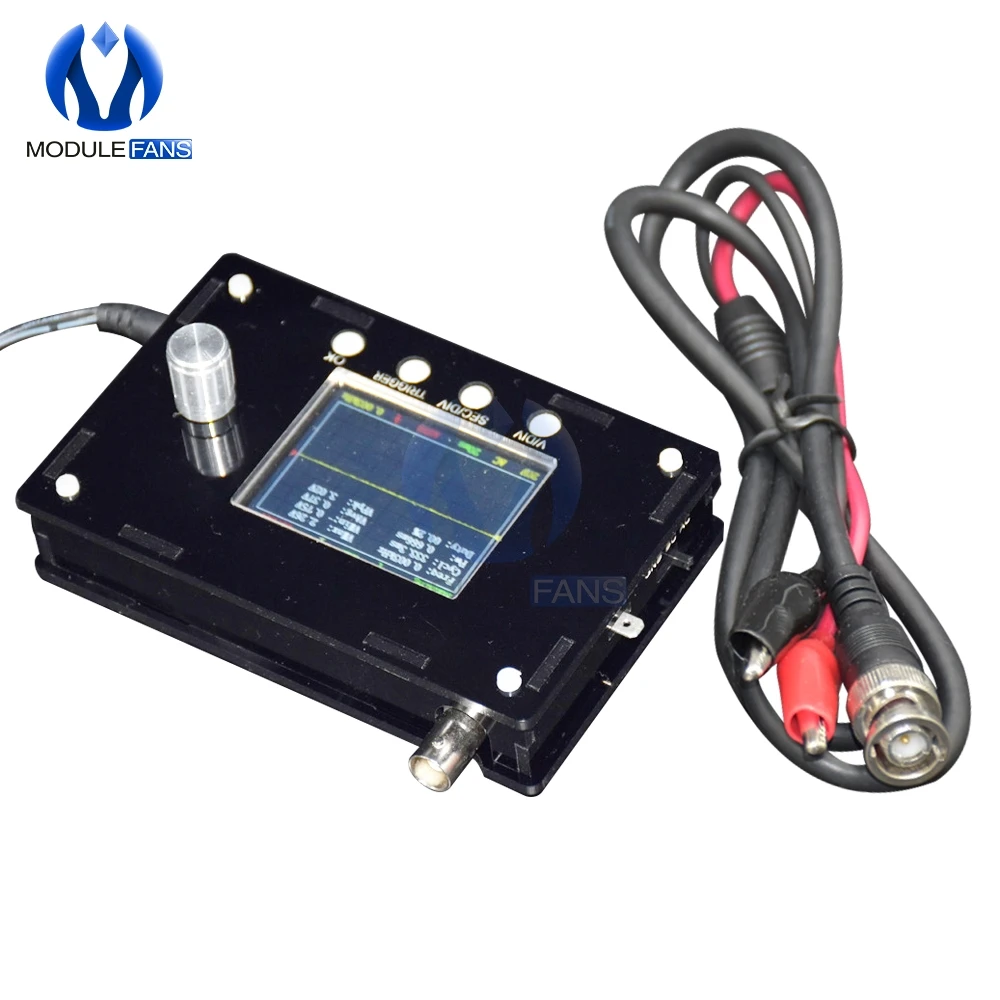

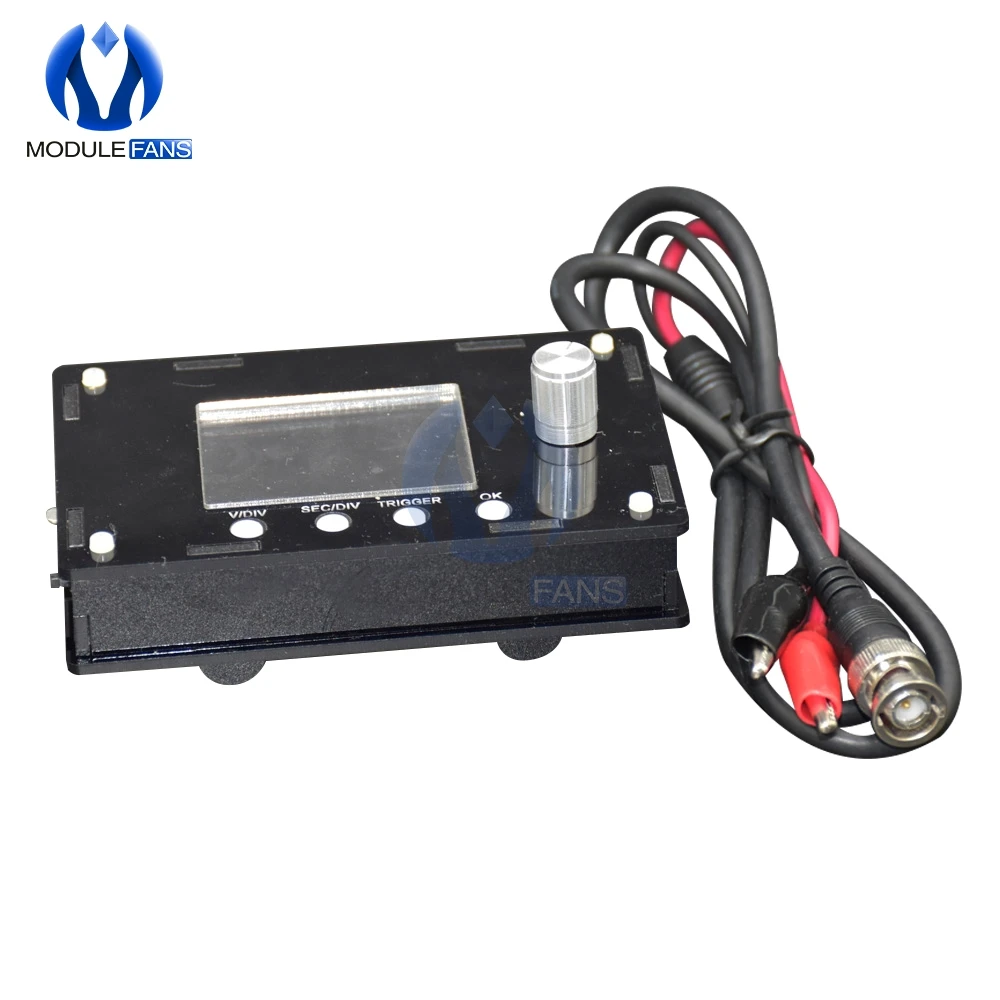

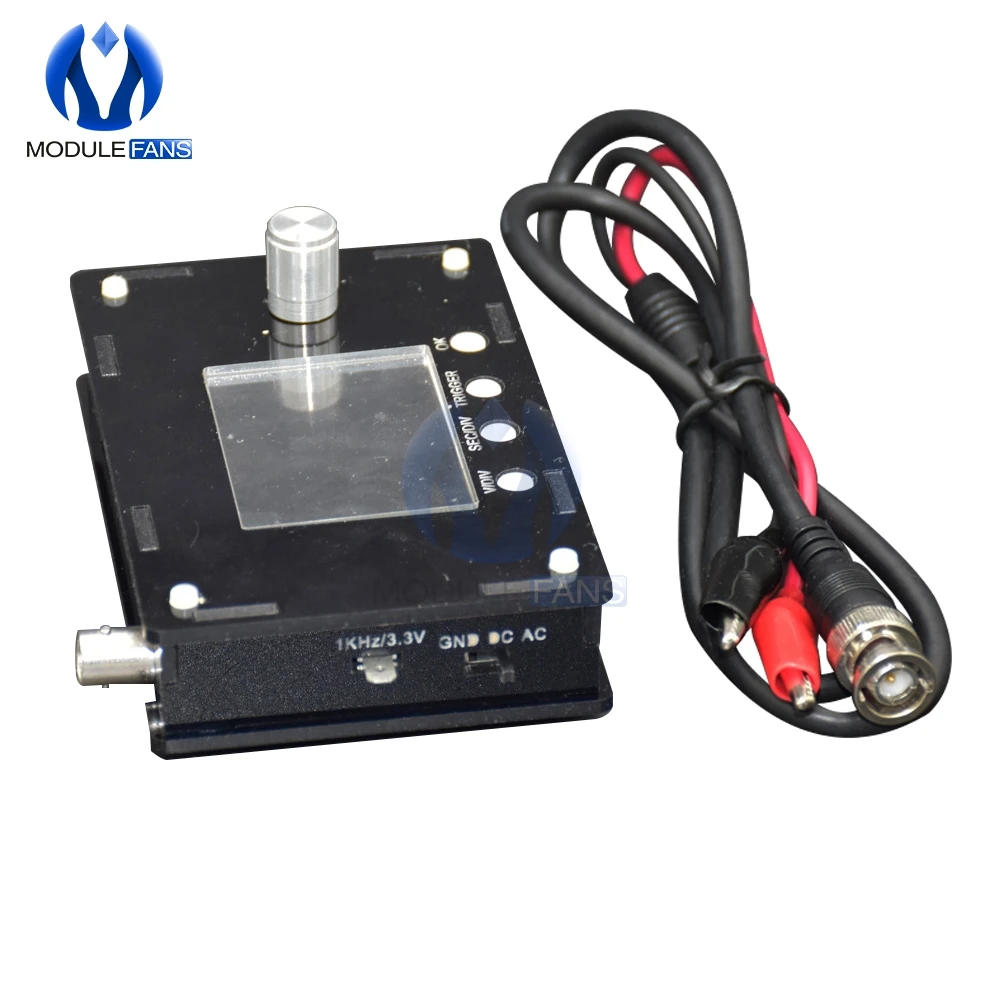

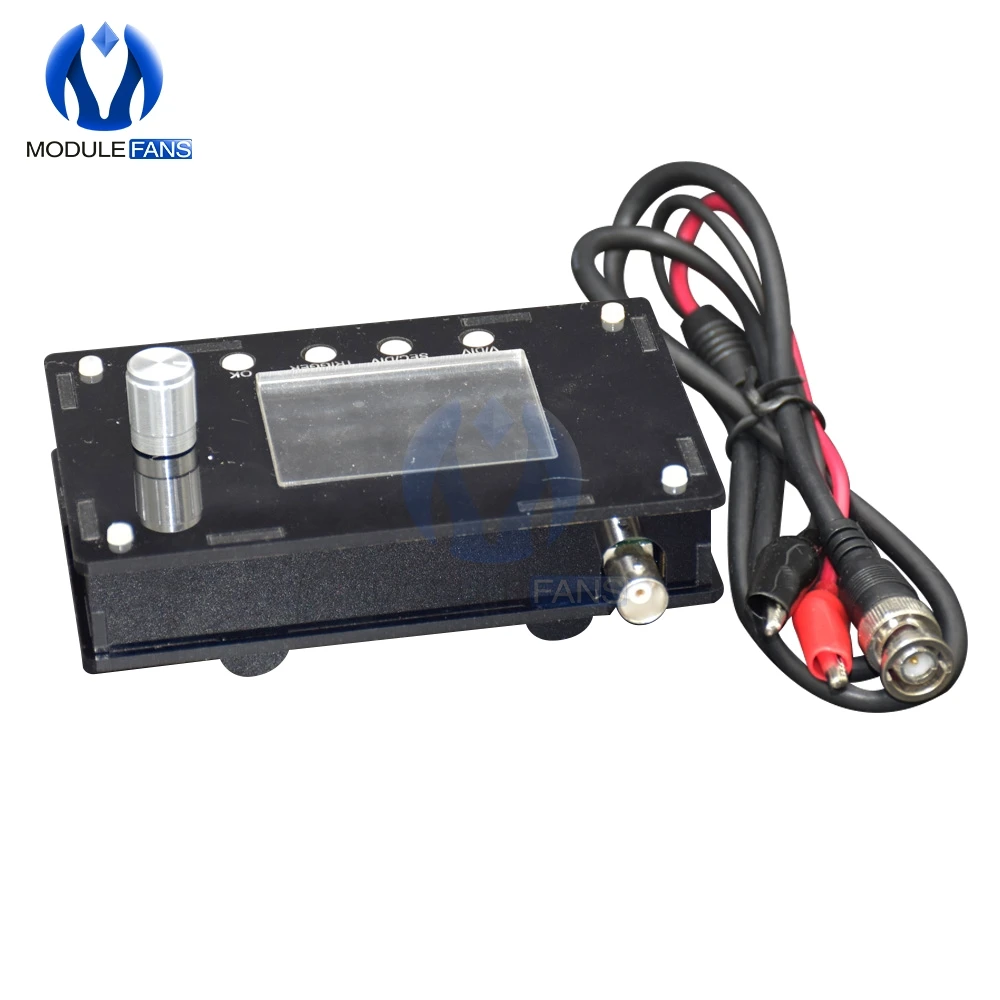

Мини цифровой осциллограф тестер DSO328 1MSPS 2 4 дюйма TFT LCD Atmega328p STM32 12 битный зонд BNC Byond

---

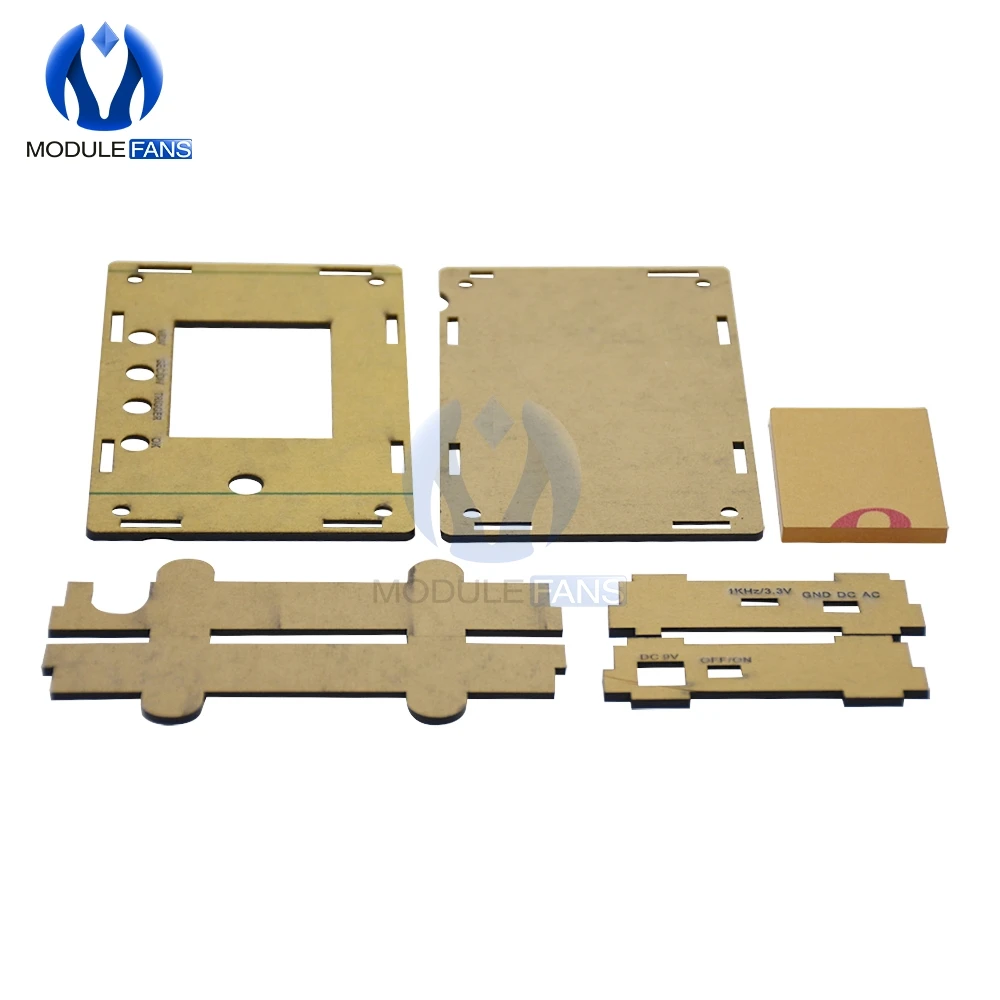

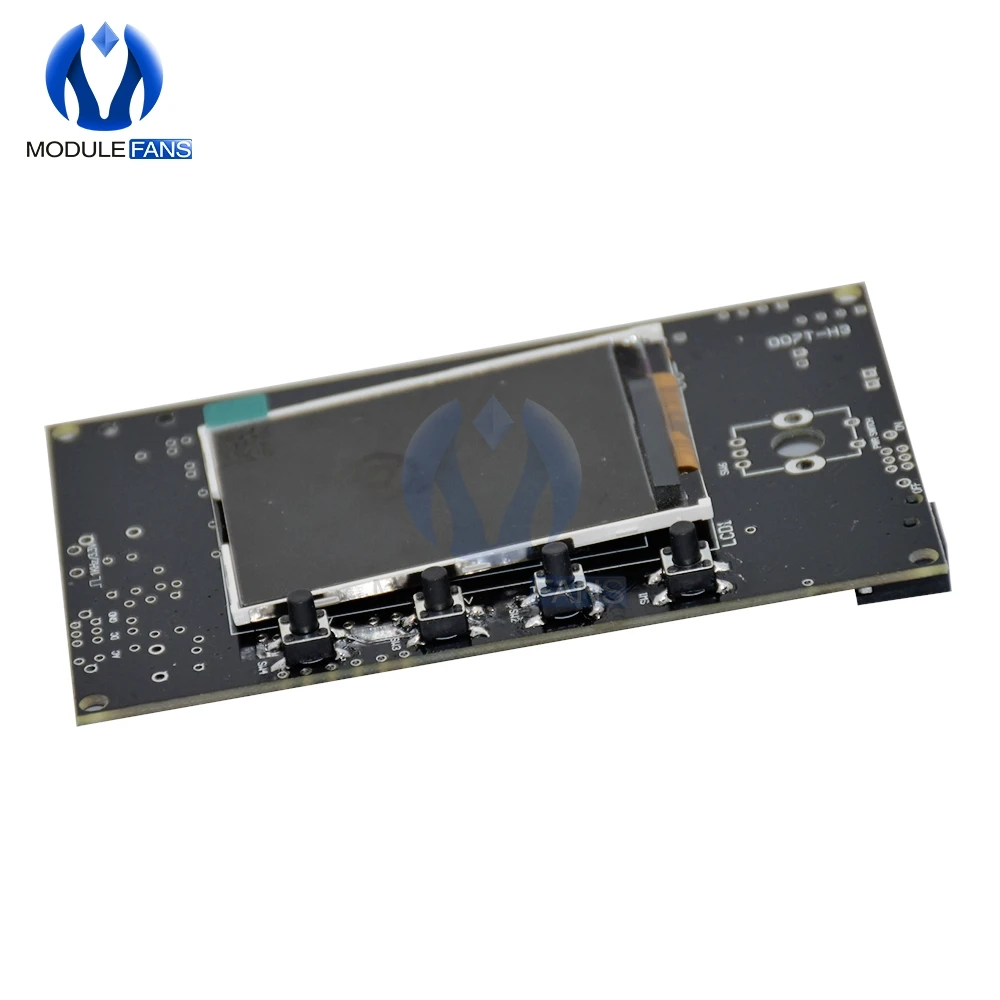

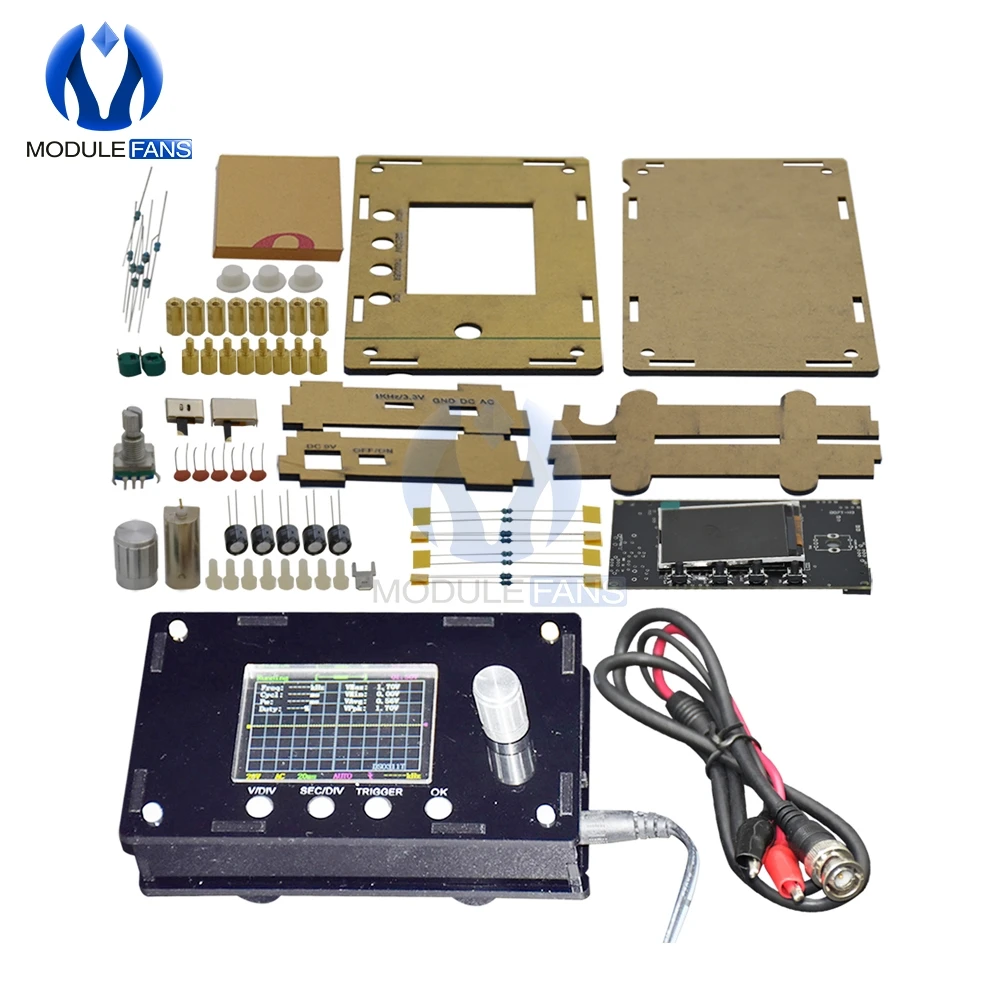

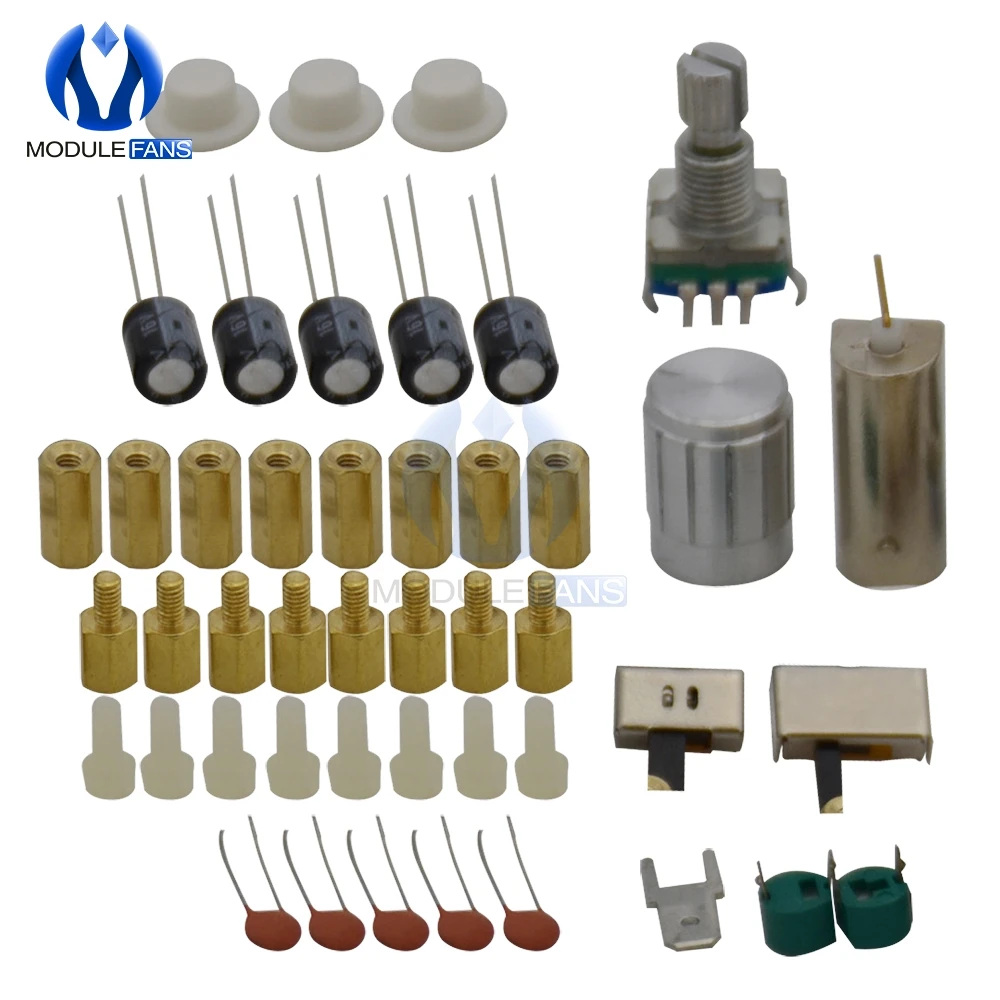

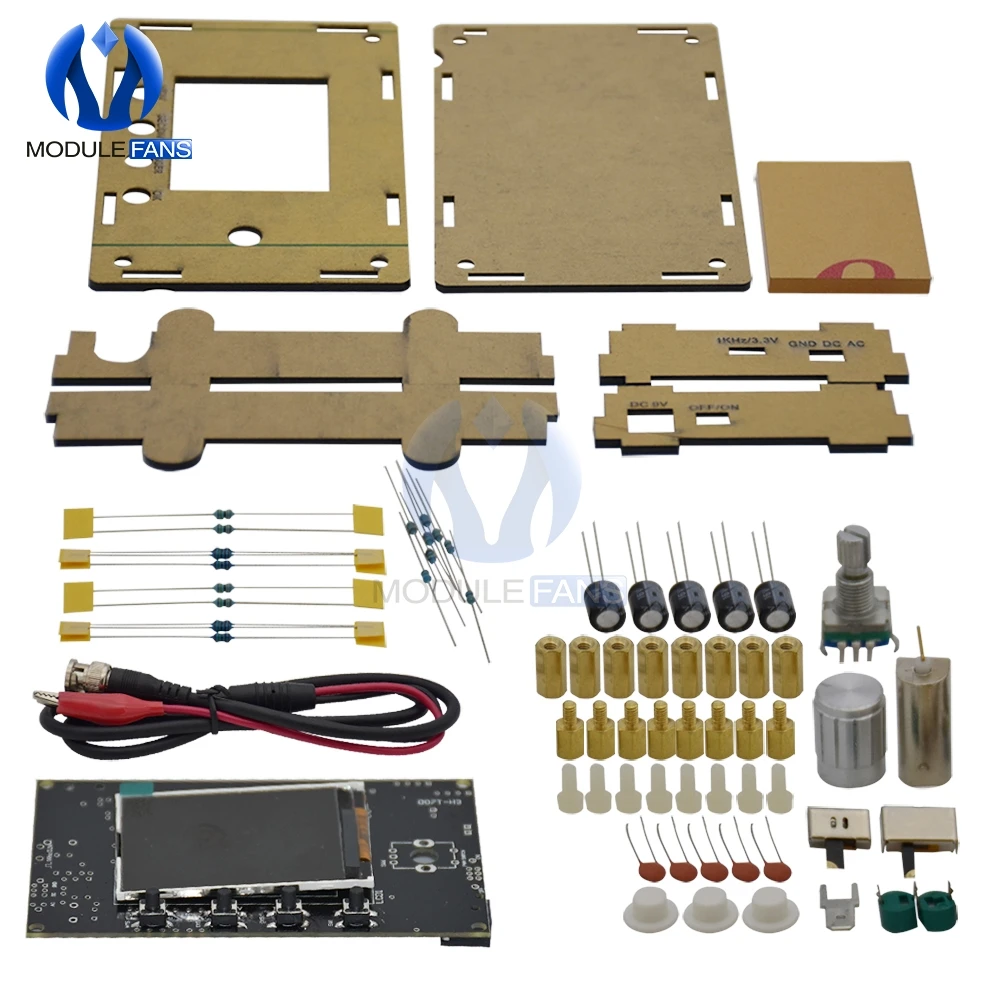

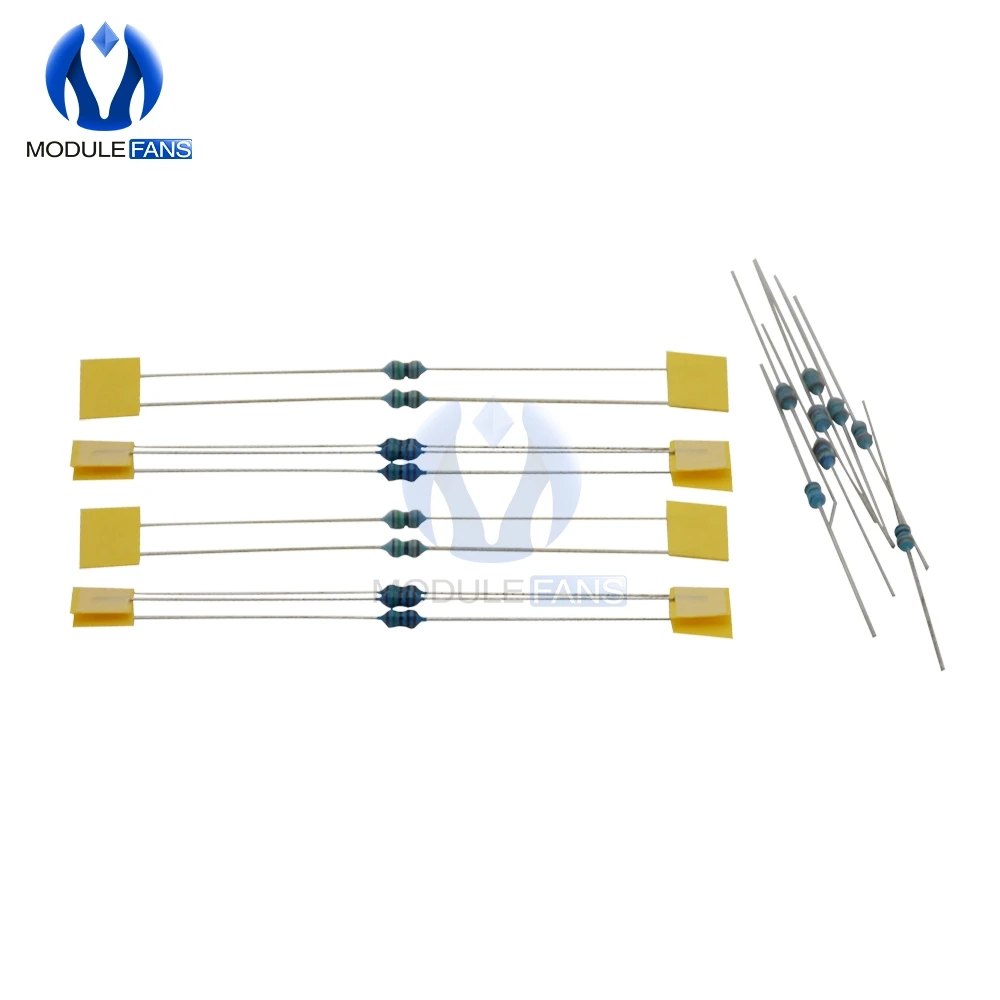

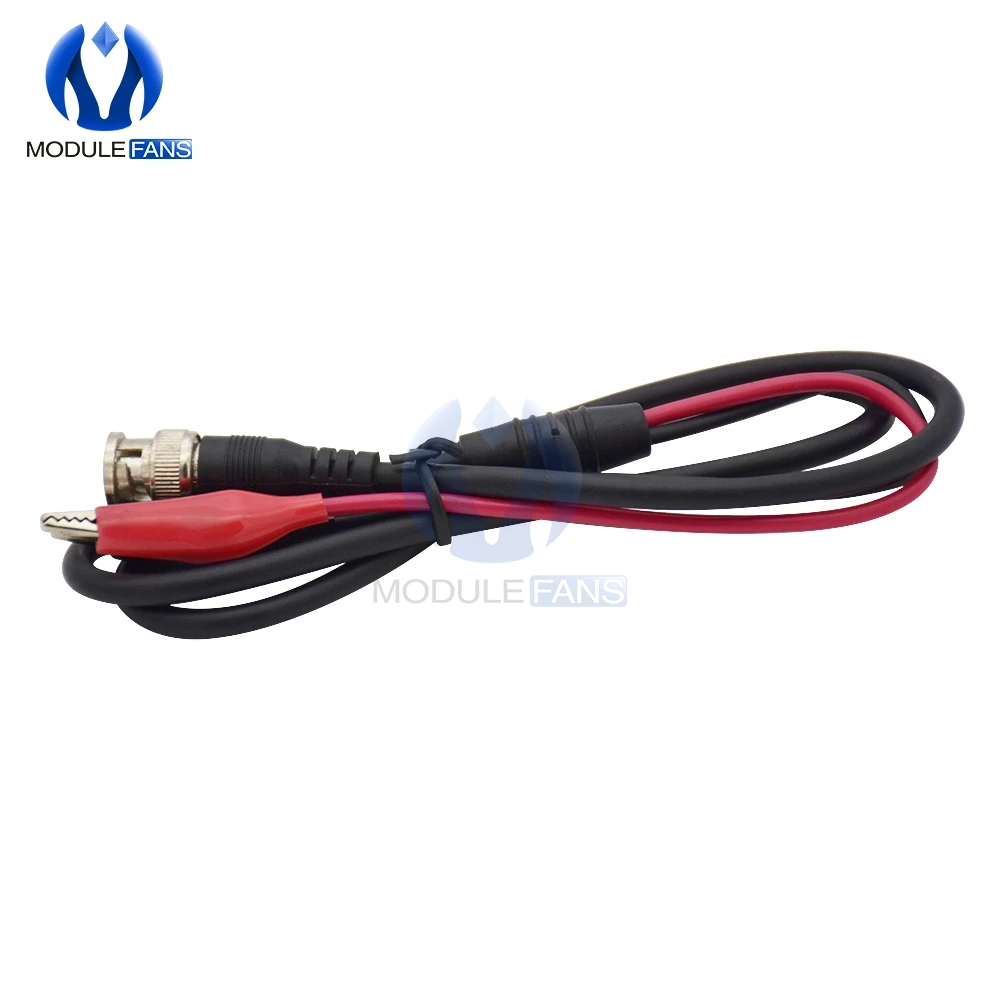

Обзор: Этот мини-осциллограф предназначен для электронных любителей, чтобы узнать о электронике, пайке, программировании и STM32. Он содержит основную плату контроллера, TFT LCD и другие электронные компоненты для DIY функционального мини-цифрового осциллографа. Особенности: Используйте чип STM32. Работает быстрее DSO138 и хорошо обрабатывает данные. Предварительно запрограммирован. Плата контроллера запрограммирована и протестирована перед отправкой с завода. Высокое качество и безопасность в использовании. Полный веселья. Это набор «сделай сам» и забавный осциллограф. Особенно подходит для тех, кто заинтересован в пайке и STM32. Стильный черный чехол. В отличие от DSO138, этот DS0311 имеет черный чехол cook, что делает его удобным для использования в обучении и тестировании. Примечание: для этого осциллографа требуется источник питания постоянного тока 9 В 200 мА (не более 10 в, Или может быть сожжен) Спецификация: Входное сопротивление: 1MΩ Аналоговая полоса пропускания: 0 - 200 кГц Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд) Максимальная частота дискретизации в реальном времени: 1Msps Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала Точность: 12 бит Глубина буфера выборки: 1024 байт Чувствительность: 5 мВ/дел-20 в/дел Регулируемое вертикальное смещение, и с инструкциями Режимы соединения: DC / AC / GND Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ) С автоматическим, регулярным и одноступенчатым режимом, легко запечатлевать сигнал момента Доступный триггер подъема или падения кромки Регулируемое положение уровня триггера, и с инструкциями Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка) Может замораживать в любое время дисплей формы волны (функция удержания) Дисплей и управление Подключение: Источник питания: 8 в-10 В постоянного тока, рекомендуемый 9 В постоянного тока, не более 10 в Зонд: Подключите зонд к BNC Эксплуатация: Функции кнопок: 【V/DIV】: выбор для чувствительности и вертикального положения 【Сек/див】: выбор для базы времени и горизонтального положения, 【Запуск 】: выбор для триггерного режима, уровня триггера или края триггера 【OK】: Нажмите один раз, чтобы развить функцию удержания, второй нажмите, чтобы выйти из функции удержания 【ADJ】: клавиша со стрелкой, поворот влево и вправо, чтобы выбрать параметры, выбранный параметр будет выделен 【Муфта switchc】: муфта может быть переключена на DC, AC или GND. Когда он переключается на GND, вход осциллографа отключен от внешнего входа и подключен к земле, а также вход составляет 0 В Функциональная работа Переключатель выравнивания вертикального положения в GND, press【V/div】в течение 3 секунд Панель параметров включает/выключает press【ok】 в течение 3 секунд для включения/выключения панели параметров. Сохранить форму волны нажмите 【ok】и 【триггер 】в то же время, ток Сигнал будет сохранен в EEPROM; Оригинальные данные будут заменены. Чтение формы волны Press【OK】and【SEC/div】в то же время, он может читать Сигнал сохранен в EEPROM; Он показан в режиме удержания. Сброс в настройки по умолчанию Press【SEC/div】 и 【запуск в течение 3 секунд Горизонтальное положение по центру Press【SEC/div】в течение 3 секунд, горизонтальное положение будет в Центр буфера волноводной формы Уровень триггера центрированный press【запуск в течение 3 секунд, уровень триггера будет в Центр амплитуды сигнала. Регулировка с компенсированием зонда: Отрегулируйте триммерный конденсатор C3 и C5: Подключите красный зажим зонда к выходному терминалу сигнала, черный зажим не подключается Включите осциллограф для запуска, press【adj】ручка в течение 3 секунд. Этот товар в нижней части экрана показывает выходному проводу тестовый сигнал амплитуда, а затем press【ADJ】 для регулировки амплитуды 0,1 V Установите чувствительность до 50 мВ, настройте уровень триггера, чтобы сделать форму сигнала стабильной Отрегулируйте C3, чтобы сделать форму волны прямоугольной. Настройка C3 завершена Press【ADJ】to регулировки амплитуды до 3,3 V, и комплект чувствительность к 1V, отрегулировать C5 для того, чтобы сделать форму волны правой кнопкой мыши под углом. Упаковочный лист: 1 комплект x DSO328 Мини цифровой осциллограф-тестер 1msps 2,4 "на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей Atmega328p STM32 12 бит зонд BNC превышать DSO138 DSO311 DC 9V DIY Наборы
