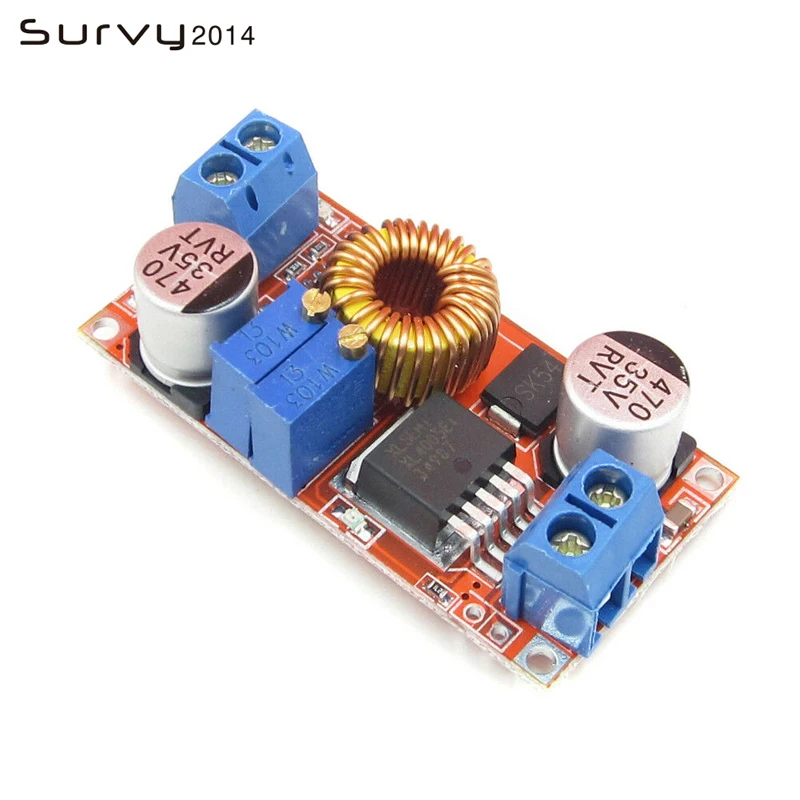

Понижающий модуль зарядного устройства XL4015 понижающая плата для литиевых

Понижающий модуль зарядного устройства XL4015 понижающая плата для литиевых

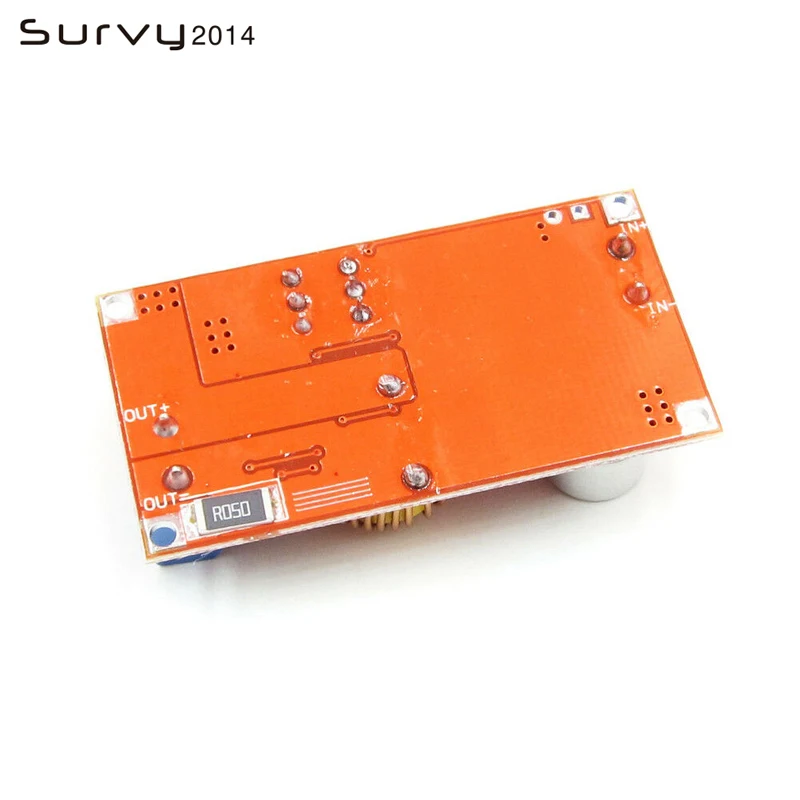

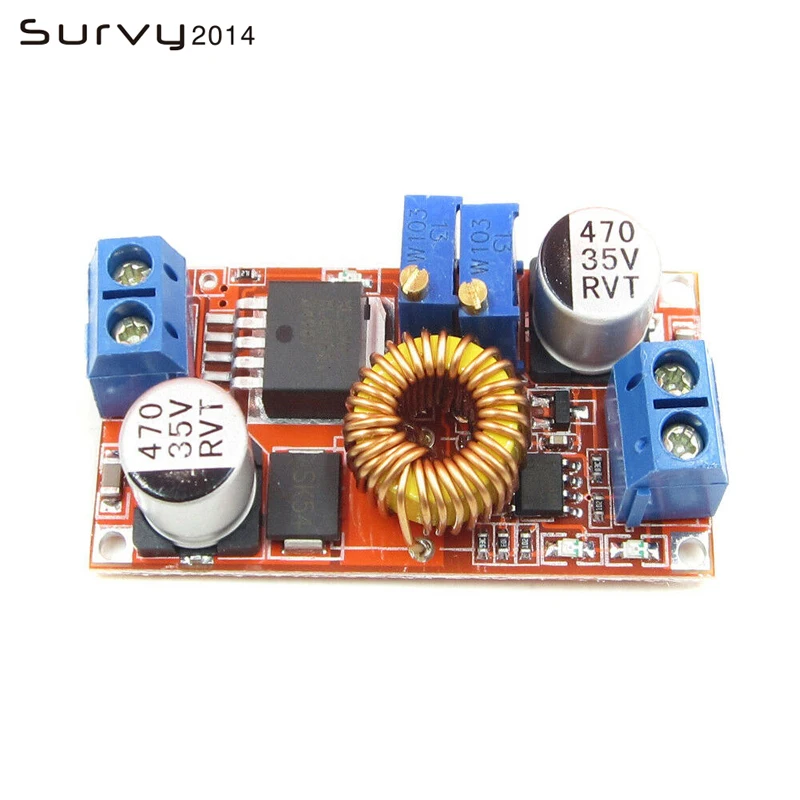

"Красный

Этот Линейный модуль имеет постоянное напряжение и функцию постоянного тока (CC CV). И он имеет хорошую производительность.
Когда вы используете его в качестве зарядного устройства. Этот модуль использует хороший чип в качестве ядра, и он стабильный. Также его пульсация низкая до 50 мВ.

Размер: 51*26,3*14 (Д * Ш * В) (мм)
Рабочая температура: от-40 до + 85 °
Регулирование напряжения: ± 2.5%
Регулирование нагрузки: ± 0.5%
Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
Частота переключения: 300 кГц
Эффективность преобразования: 95% (самый высокий)
Выходной ток: регулируемый максимальный 5A
Выход напряжение: 0,8 V-30V
Входное напряжение: 5 В-32 в
Выпрямление: несинхронное выпрямление
Свойства модуля: неизолированный модуль постоянного тока и напряжения.

Преимущество:

CC CV
Низкий уровень шума
Когда модуль заряжает аккумулятор, он сначала использует постоянный ток для защиты аккумулятора. Проверьте заклятие выше.

Посылка включает в себя:

1 x 5A DC В DC CC CV литиевая батарея понижающая плата для зарядки светодиодный драйвер конвертер питания

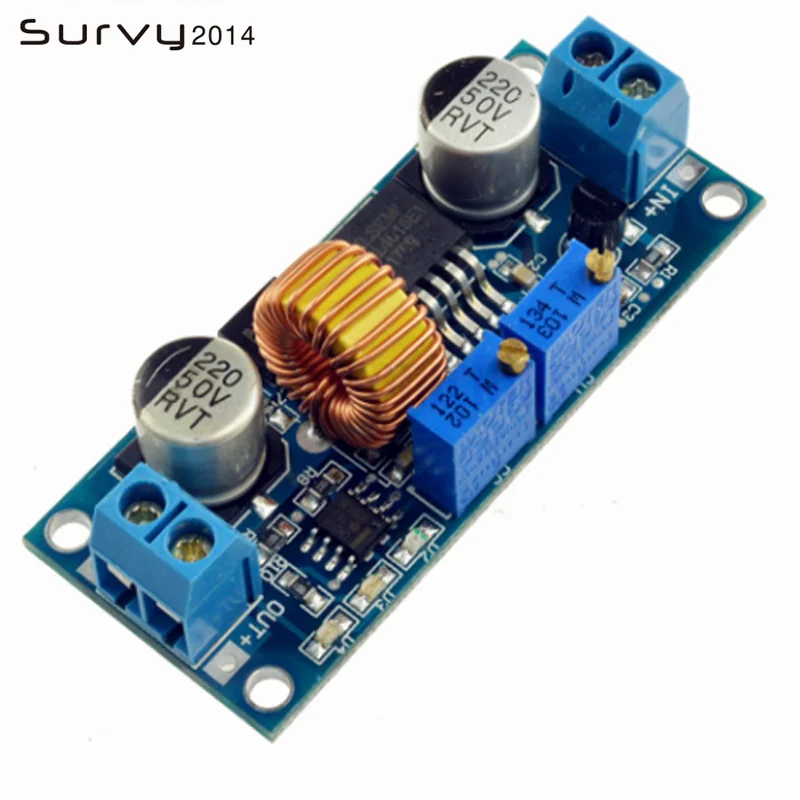

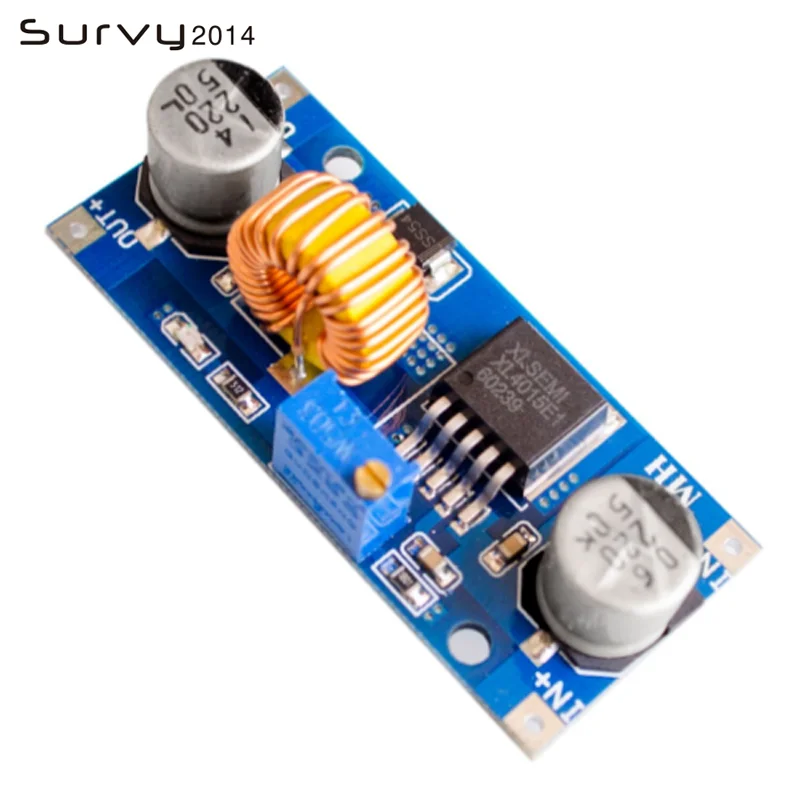

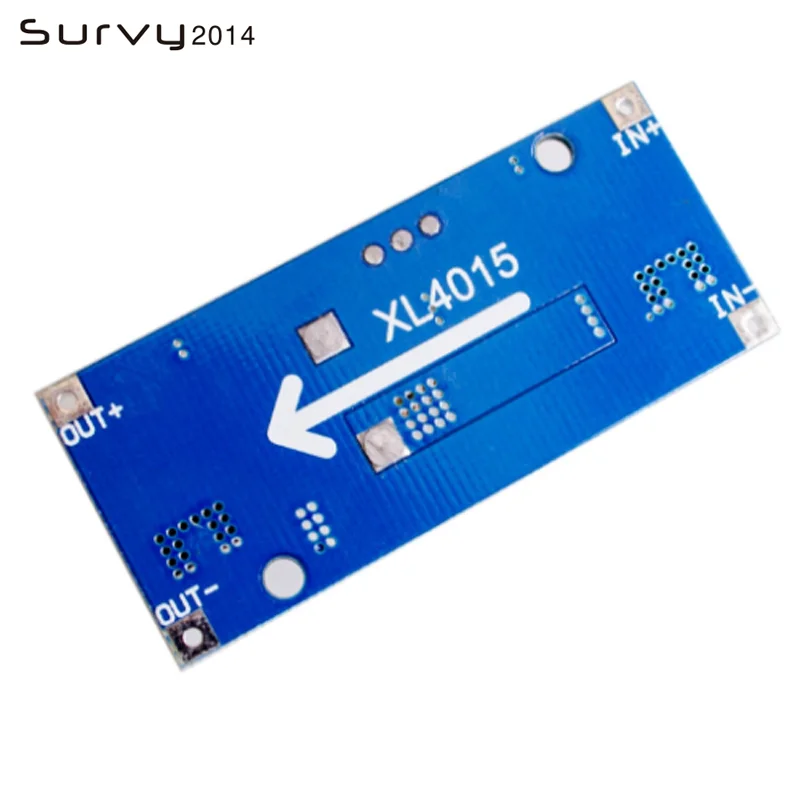

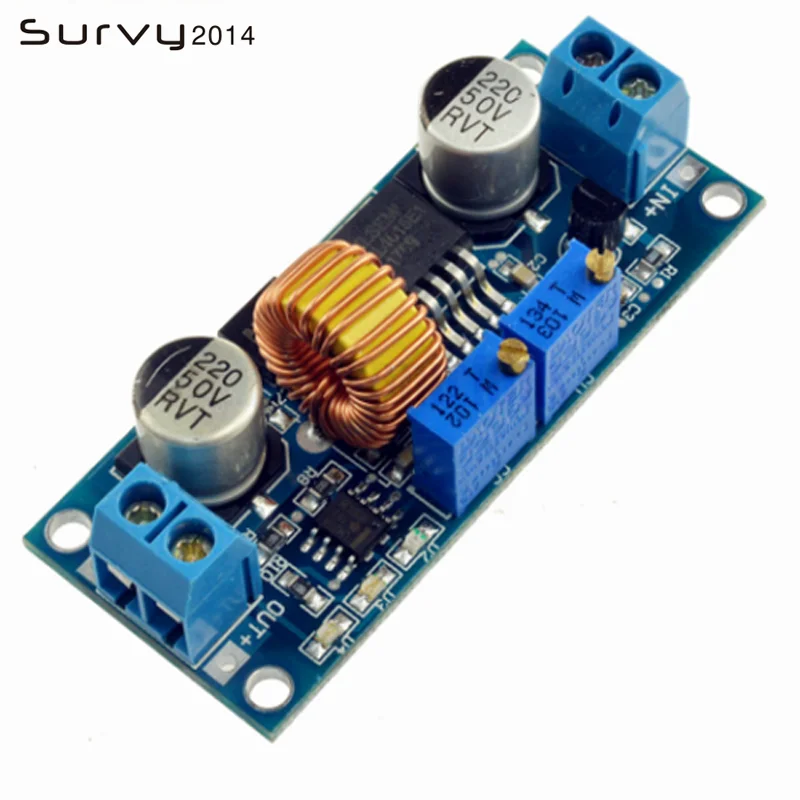

Синий

Когда вы используете продукт, входы и выходы модуля будут изолированы от земли!
Технические характеристики
1. Диапазон входного напряжения: 6 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Высокая эффективность до 96%
6. Встроенная функция теплового отключения
7. Встроенная функция ограничения тока
8. Встроенная функция защиты от короткого замыкания
9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).
10. Д x Ш x В = 61,7*26,2*15 мм
11. Вес: 20 г

Применение
1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по току
Применение:
(1) Настройте «потенциометр напряжения» так, чтобы выходное напряжение достигло нужного значения.
(2) Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)
(3) подключен к нагрузке.

2. Используйте в качестве зарядного устройства
Применение:
(1). Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл-; (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, ie 2200mA)
(2). Под на холостом ходу, оборот в минуту (условия, отрегулируйте "Напряжение потенциометр», с тем чтобы выход Напряжение достигает поплавок Напряжение; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выход Напряжение может быть отрегулировано до 4,2 V)
(3). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг заданного значения тока зарядки.
(4). Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, если ток заряда установка 1A, тогда, когда ток заряда менее 0.1A, синий светильник s выключен, зеленый светильник включен, что означает, что аккумулятор полностью заряжен)
(5). Подключен к зарядке аккумулятора.
(1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор)

3. Используется как светодиодный модуль драйвера постоянного тока
Применение:
(1). Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.
(2). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока.
(3). Подключите светодиодный, рабочий.
(1,2 шага как: выход выгружен, не подключается светодиодный)"
