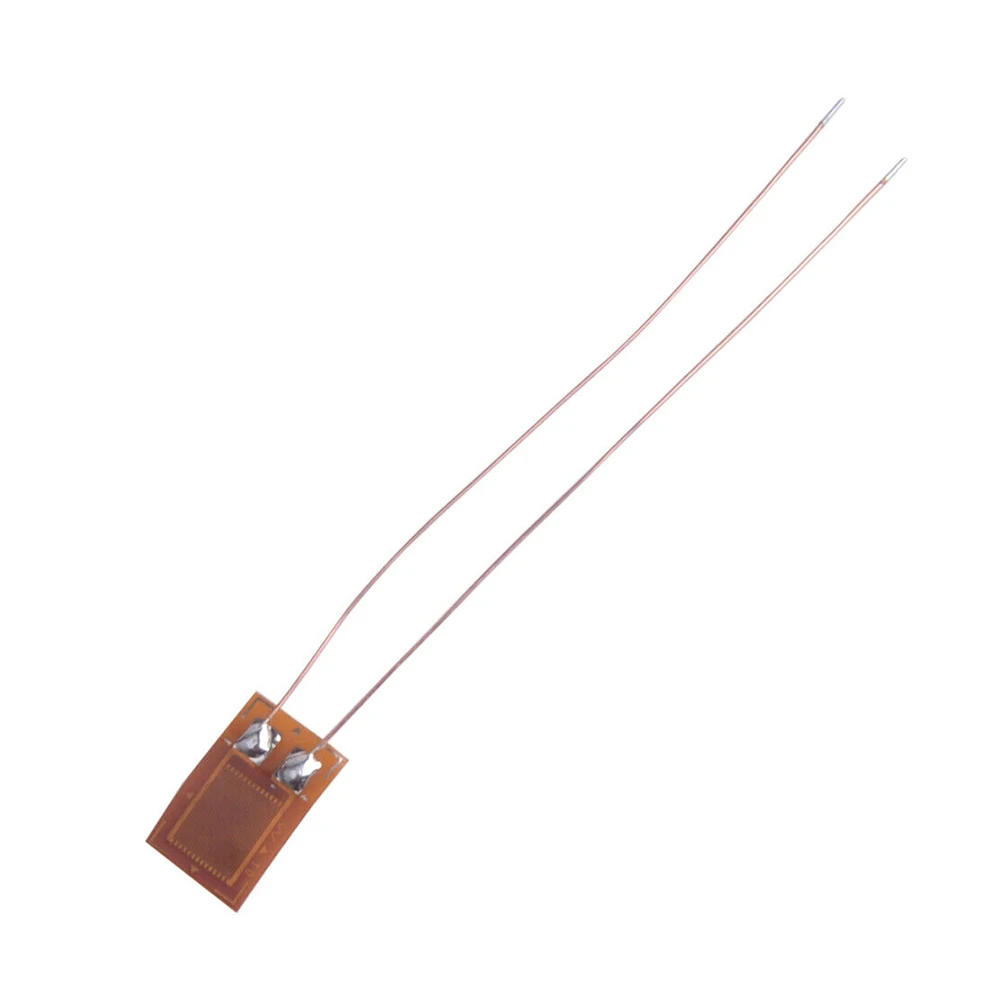

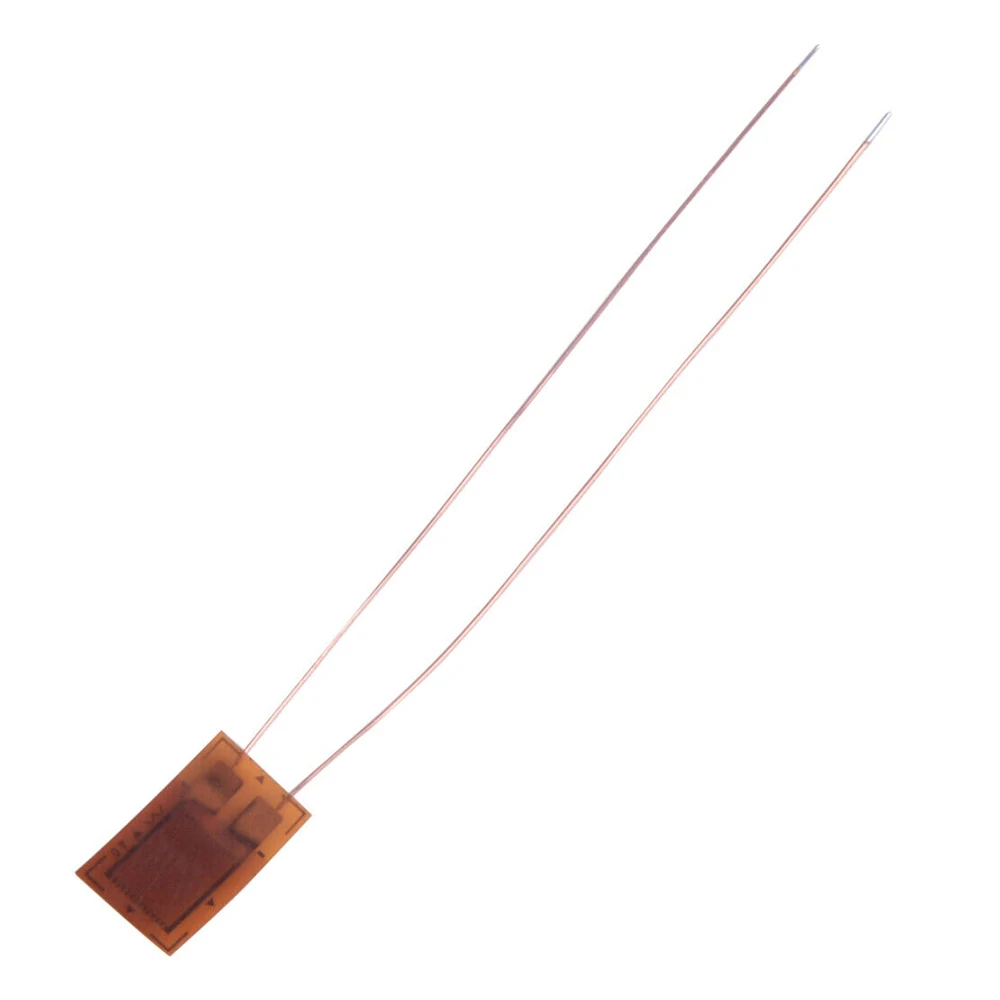

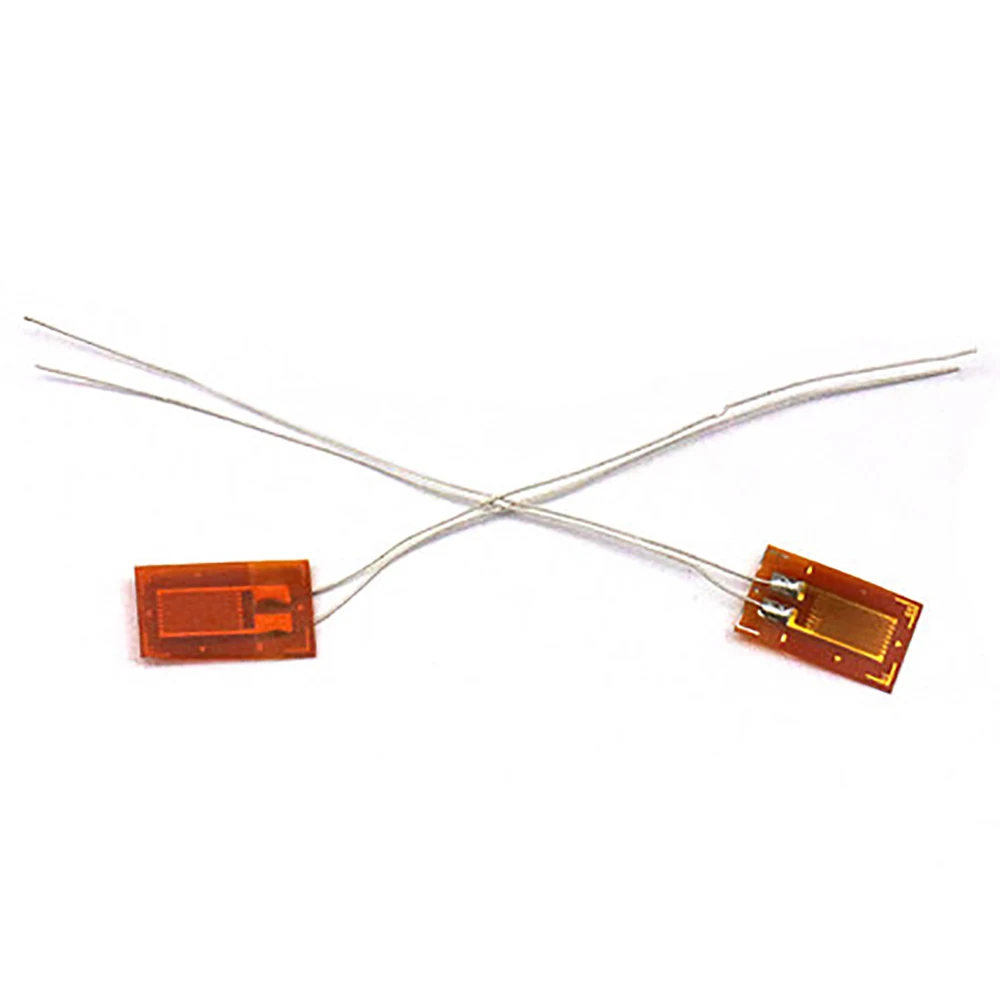

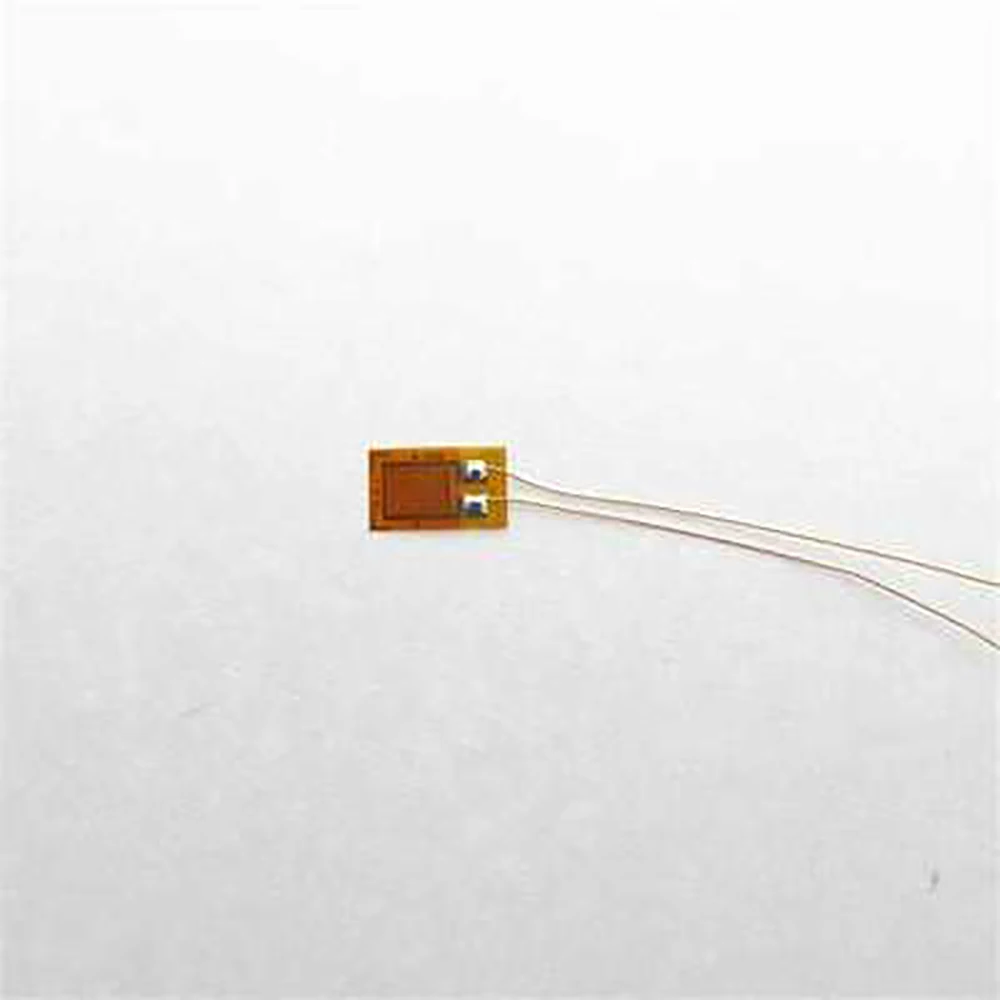

Датчик деформации с проводом 5 шт. 350R|Детали и аксессуары для приборов| |

Датчик деформации с проводом 5 шт. 350R|Детали и аксессуары для приборов| |

Материал: материал подложки: Модифицированная фенольная сетка материал проволоки: Канг медная фольга, полностью закрытая структура
Цвет: цвет изображения

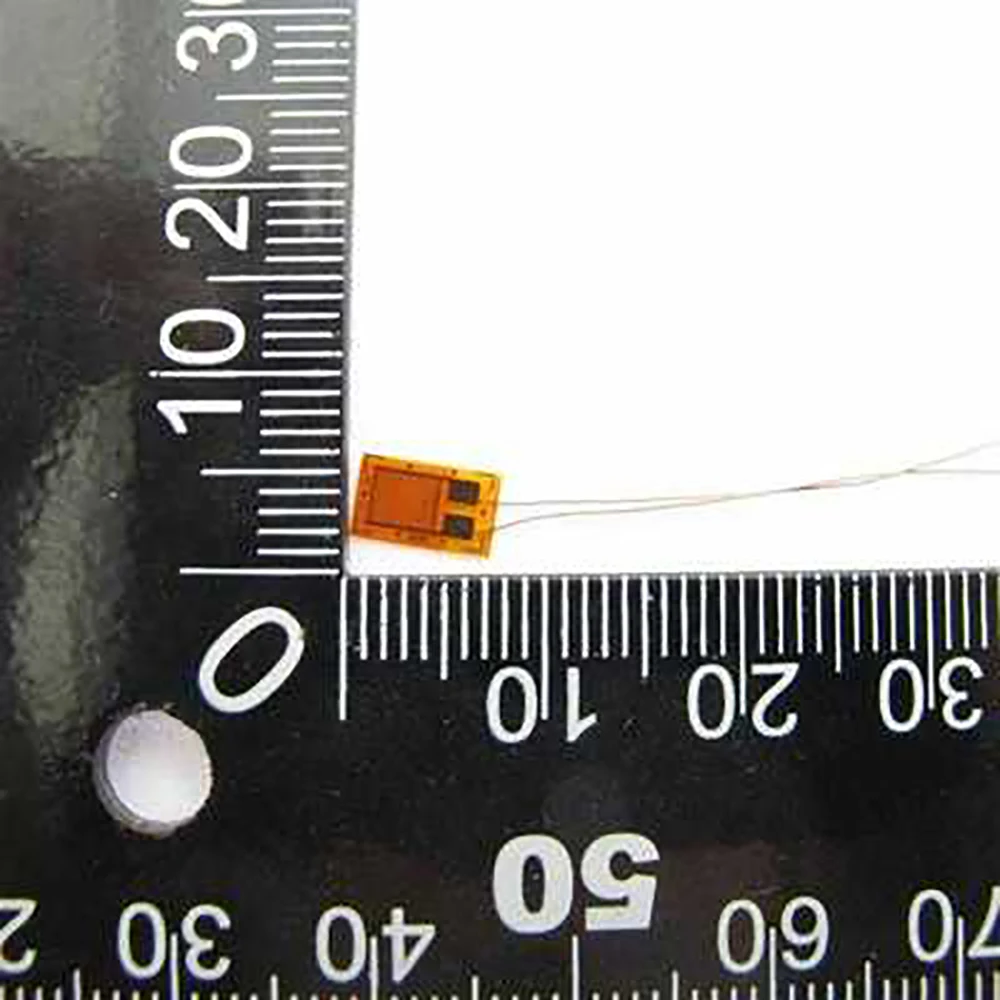

Размер: 7,0*4,5 мм
Вес: 50 г

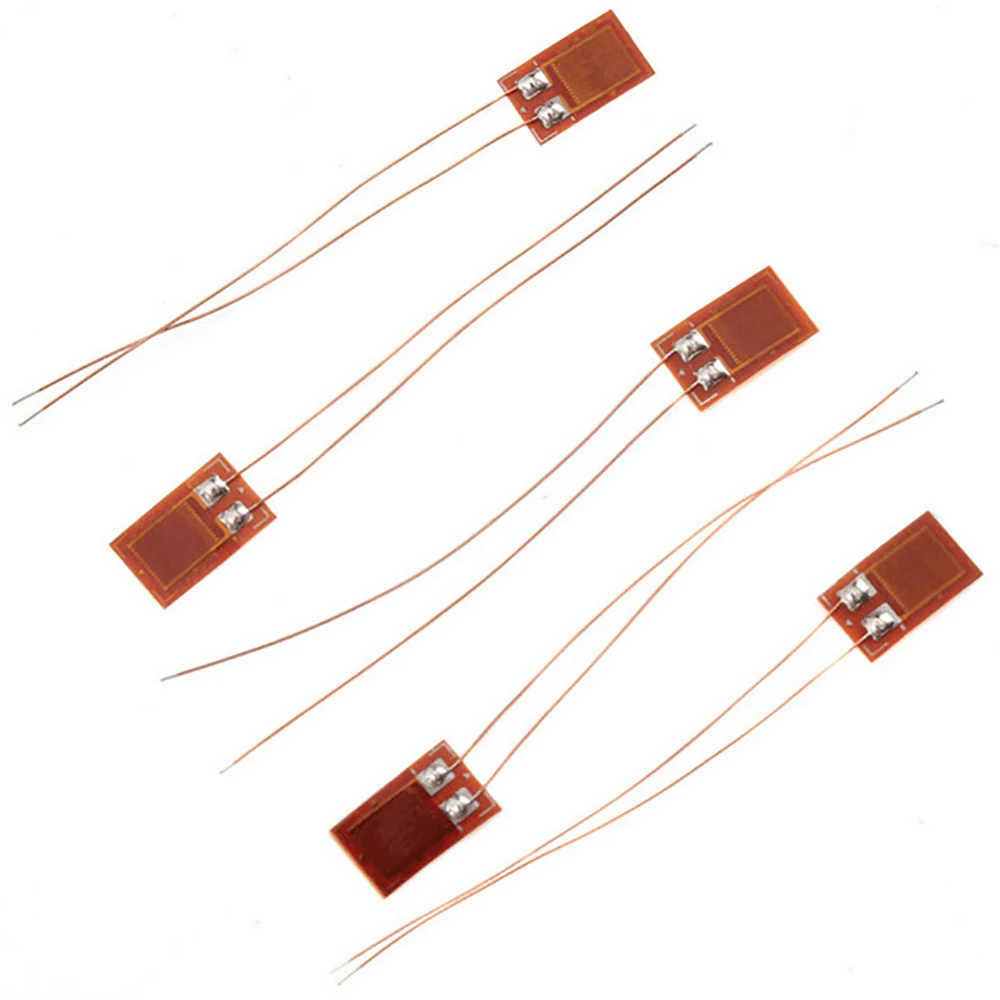

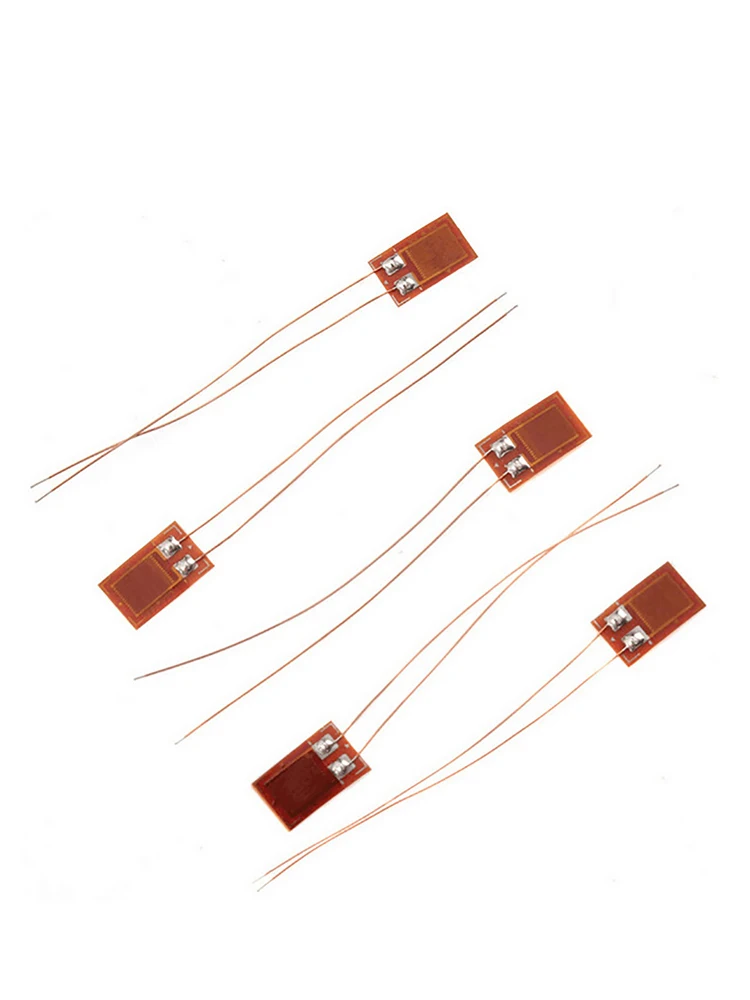

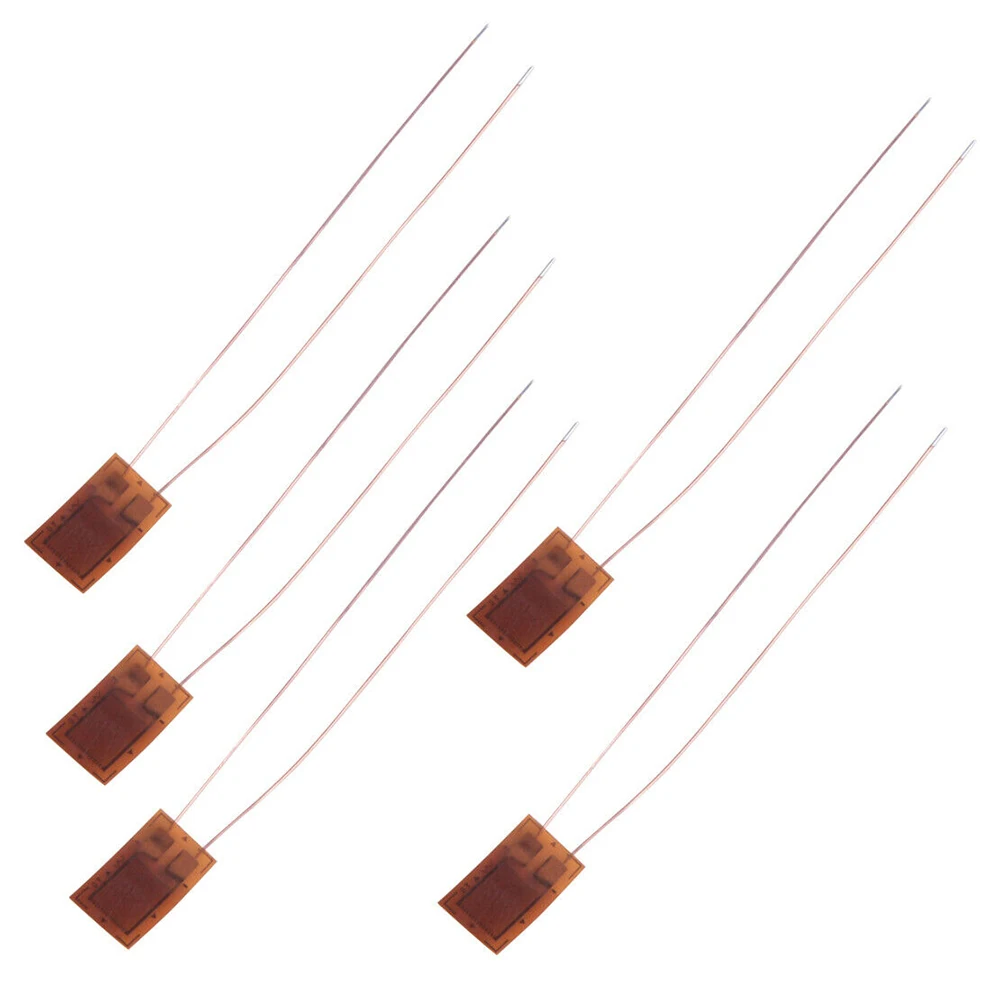

Список продуктов: 5 * Сопротивление тензометрическая лента
Подходит для: датчика уровня 0,02
Значение сопротивления (R) : 350 ± 0,1
Чувствительность: 2,0 ± 1%
Спецификация свинца: 3-5 см длинный эмалированный провод
Устойчивость к номинальному значению допуска: 120 + / - 3 Ω
Среднее сопротивление Допуск по уровню поверхности: 0,5 Ω или меньше
Применимая температура: нормальная температура (-30⠄ƒ-60⠄ƒ)
Чувствительность и рассеивания: 2,1 ± 1%
В модели тензодатчика N *-это номер ползучести, и значение ползучести отличается от разных этикеток. Закон:(+) n9> N7>N5>N3>N1>N0>N8>N6> N2> T0 >0 T2 >1 T4 >2 T6 >3 T8 >4 T1 >5 T3 >6 t5 (-) фактическая в стиле Харадзюку значение между смежными этикетки различается в зависимости от 0,01-0.015% FS/30 мин
Во-первых, классификация тензодатчика
Согласно чувствительным материалам ворот, их можно разделить на три категории: металл, полупроводник, металл или металл оксидная паста:
1. Металлический тензодатчик включает тип провода (тип проволоки, тип короткого соединения) тензодатчик, тензодатчик фольги и тензодатчик пленки;
2. Полупроводниковый тензодатчик включает в себя форму полупроводникового тензодатчика, диффузионный полупроводниковый тензодатчик и тонкопленочный полупроводниковый тензодатчик;
3. Металлическая или металлическая оксидная паста в основном предназначена для изготовления толстых пленочных тензомеров.
Основные параметры измеритель деформации
1. Значение сопротивления тензодатчика:
Сопротивление манометра-это значение сопротивления, измеренное манометром при комнатной температуре, без установки и без стресса.
Выбор значения сопротивления тензодатчика в основном основан на требованиях измерительного объекта и измерительного прибора.
2. Коэффициент чувствительности тензодатчика:
Чувствительный коэффициент деформации: когда деформация на пасте на поверхности образца, что в однонаправленном напряжении, и продольное (чувствительное направление ворота) И параллельно направлению стресса, Скорость сопротивления тензодатчика и образец поверхности патч Место вдоль направления напряжения и напряжения (i. Е., растягиватель продольного напряжения), а именно тип, K-чувствительный коэффициент тензометра; Отношение Эпсилона и потери-это напряжение в измерительной точке на поверхности образца параллельно продольной линии тензометрической чувствительной сетки. RR & Delta; epsilon, вызванные относительные изменения сопротивления измеритель деформации, обычно используется измеритель деформации чувствительность коэффициент 2,0 ~ 2,4.
3. Срок службы тензодатчика:
Срок службы тензодатчика на усталость относится к количеству циклов, когда тензодатчик работает непрерывно до тех пор, пока повреждение усталости происходит под действием переменного напряжения с постоянной амплитудой.
Применение и принцип работы датчика сопротивления металла
Датчик сопротивления имеет два применения: во-первых, как чувствительный элемент, он непосредственно используется при измерении деформации испытанной части; Другой-как элемент преобразования, благодаря эластичному элементу датчик может быть преобразован в эластичный элемент для непрямого измерения. При измерении с манометром вставьте его на поверхность измеренного объекта. Когда измеренный объект подвергается силе и деформации, чувствительные ворота тензодатчика также деформируются, и его значение сопротивления меняется соответственно, который преобразуется в изменение напряжения или тока через контурную цепь, чтобы осуществить измерение напряжения.
Принцип работы датчика сопротивления металла-это эффект деформации сопротивления, то есть сопротивление металлической проволоки меняется с механической деформацией (растяжение или сжатие). Теоретическая формула деформации сопротивления выглядит следующим образом:
R = rho * (L/S) Тип: rho-сопротивление (Ω был/m) L-длина провода (m) s-поперечное сечение проволоки (был)
Из вышеуказанного уравнения можно узнать, что rho, L и S необходимо изменить процесс механической деформации металлического провода, пока он находится под напряжением, таким образом, необходимо изменить значение сопротивления металлического провода. Когда применяется внешняя сила, длина увеличивается, площадь поперечного сечения уменьшается, а значение сопротивления увеличивается. Когда давление уменьшается, длина уменьшается, площадь поперечного сечения увеличивается, а сопротивление уменьшается. Таким образом, напряжение провода может быть известно до тех пор, пока изменение сопротивления может быть измерено. Отношение преобразования: & Delta; R/R = Ko Тип Эпсилона: отклонение сопротивления R - wire; Ko-коэффициент чувствительности напряжения металлических материалов, который в основном определяется методом тестирования и в основном является постоянным в эластичном пределе; Эпсилон-осевое деформационное значение металлического материала, А именно epsilon = & Delta; L/L, таким образом, также называется Эпсилон-это длина значение деформации, для наложения оболочки проводов, ее службы составляет 0,24 ~ 0,4.
В практическом применении датчик сопротивления металла наклеивается на поверхность эластичного Элемента Датчика или компонента, который нужно измерить. Когда эластичный элемент в датчике или механической части под испытанием подвергается силе и производит напряжение, тензометр, наклеенный на него, также будет подвержен такой же механической деформации, вызвав соответствующее изменение сопротивления манометра. В этот момент датчик напряжения сопротивления преобразует механическое значение в выходное значение изменения сопротивления.
Принцип цепи:
В общем, датчик состоит из четырех эквивалентных резисторов для формирования wyeth эквивалентной цепи моста. R,B являются входными клеммами, G и W являются выходными клеммами, и RS играет роль защитной цепи. Отрегулируйте нулевой баланс цепи путем регулировки RS и R1.
