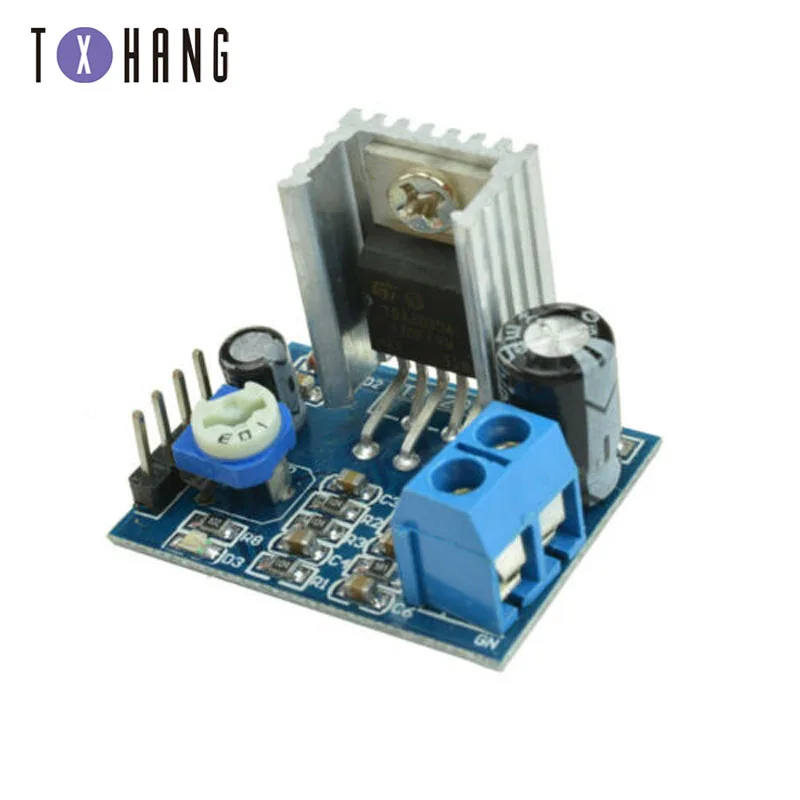

 TDA2030A 6-12V

Описание:
1). Бортовой TDA2030A аудио усилитель мощности чип.
2). Моно 18 Вт усилитель мощности дизайн цепи.
3). Разъем бортовой звуковой сигнал.
4). Бортовое 10 k регулируемое сопротивление, может регулировать громкость усиления.
5). Бортовой светильник питания.
6). Чип ведет к основному штифту, может непосредственно вводить звуковой сигнал.
7). Рабочее напряжение: 6-12 В.
8). Размер платы: 31,6*23,2 (мм).

TDA2030A (жидкокристаллический дисплей) 9-24V

TDA2030A широко используется в качестве Hi-Fi усилителя коллектора во многих компьютерных активных динамиках.
Легкая Установка.
Имеет функцию теплового отключения, ограничения тока.
Минимальный передачи искажений

Технические характеристики:
Выходная мощность: максимум 18 Вт
Напряжение питания: 9 В-24 В постоянного тока (рекомендуется 12 В постоянного тока, это напряжение к требованиям теплоотвода очень низкое;
Максимальная подача этой платы на самом деле до 40 в, но вам нужно изменить собственный электролитический щит
Конденсатор C1, напряжение конденсатора выше, чем напряжение питания может быть использовано.)
Статический ток: около 25mA (отсоедините тон, подключаться к 8Ω динамик, 12V источника питания.)
Динамик Impendance: 4Ω-8Ω
Суммарный коэффициент гармонических искажений: THD 0.08%(Po = 0,1 до 14 Вт, RL = 4Ω)
SNR: 94dB-106dB(1 Вт-15 Вт)
Тепло: чем выше напряжение питания, тем выше объем, тем выше тепло

Примечание: Это набор «сделай сам», вы должны припаять его самостоятельно!

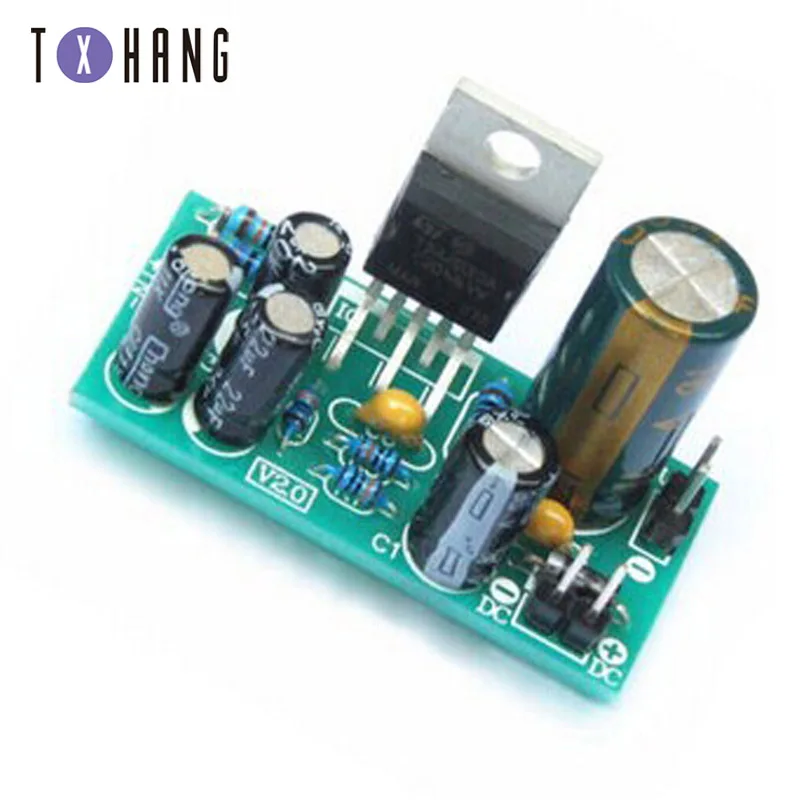

DC 12V TDA2030A

Размер: 60x47x32 мм (содержит радиатор, но нет характеристик ручки потенциометра)
Выходная мощность: 10-15 Вт
Частотный диапазон: 20 Гц-20 кГц
Диапазон напряжения: AC/DC 9-15 В, ток 1A выше (или 15 Вт выше)
Искажение: <0.1% при 1 Вт
Отношение сигнал/шум:> 70dB
Изоляция:> 50dB
Вес: 38 г
Динамик советуем выбирать: 2,5-4 дюйма, 5-20 Вт, полный спектр Динамик сопротивление 4-8Ω

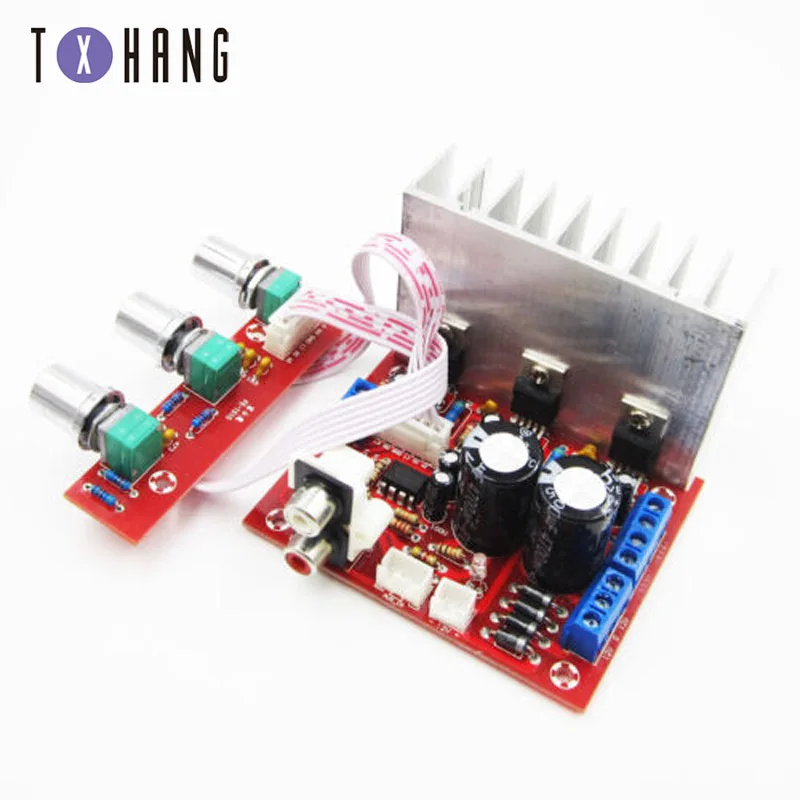

18 Вт + 18 Вт TDA2030A

Бас сильный, сильный, четкий и четкий. Использование чипа для нового оригинала: блок басов по умолчанию для 1 TDA2030-выход пика 30 Вт, двухканальный блок для 2 TDA2030-выход пика 18 Вт + 18 Вт. LM1875, TDA2030 может быть полностью взаимозаменяемым, если все заменены LM1875, пожалуйста, измените радиатор. Чип усилителя мощности имеет пять контактов: положительный, отрицательный, вперед, назад и выход. Чип теплоотвода и катод, подключенный через электрическую работу, когда рассеивание тепла чипа никогда не и не заземление короткого замыкания, или немедленно сгорел. Fuji Орел 2,1 Плата усилителя мощности может дать вам взять с собой то, что левый и правый каналы: TDA2030Ax2, Пиковая мощность: 18Wx2, рекомендованные 2,5-4 дюйма, 4-8 Европейский 10-30 Вт полночастотный динамик.
Выход басов: TDA2030Ax1,
Пиковая мощность: 30 Вт, рекомендуется с 5-8 дюймовым, 4-8 европейскими 30-50 Вт басовым динамиком.
Рабочий Источник питания: трансформатор переменного тока с двумя AC9-15V, рекомендуется для использования двойного AC12V мощностью более 30 Вт трансформатора.
Выходная мощность: DC12V 1.5A, блок питания для платы декодера 12V.
Материал печатной платы: FR-4 стекловолокна,
Толщина: 1,6 мм.
Размер печатной платы: материнская плата 80x65 мм, tone board 80x20мм. Вал потенциометра расстояние центра: 28 мм, Диаметр вала: 6 мм. Вес нетто: 130 г. Все элементы Новинка, выпрямитель и фильтр с помощью двух больших 4700 мкФ/алюминиевая крышка, 25В электролитический конденсатор, вся цепь для того чтобы обеспечить адекватная низкая пульсация DC источника питания, высокодинамичный
Выходной голос все еще свободно выдвигается,
Пожалуйста, вы не супертонкий конденсатор фильтра, чем больше, тем лучше, иногда слишком большой, но подходит для счетчика или занимаемого пространства, знания в сети много, baidu знал. Схема предварительного усиления Lowpass принимает двойной оригинальный усилитель Texas ne5532, аудио соединительный конденсатор использует монолитный конденсатор, мощный эластичный бас. Выбор цепи выпрямителя полный волновой выпрямитель, чтобы убедиться, что есть достаточно выходной ток, чтобы максимизировать effi.
