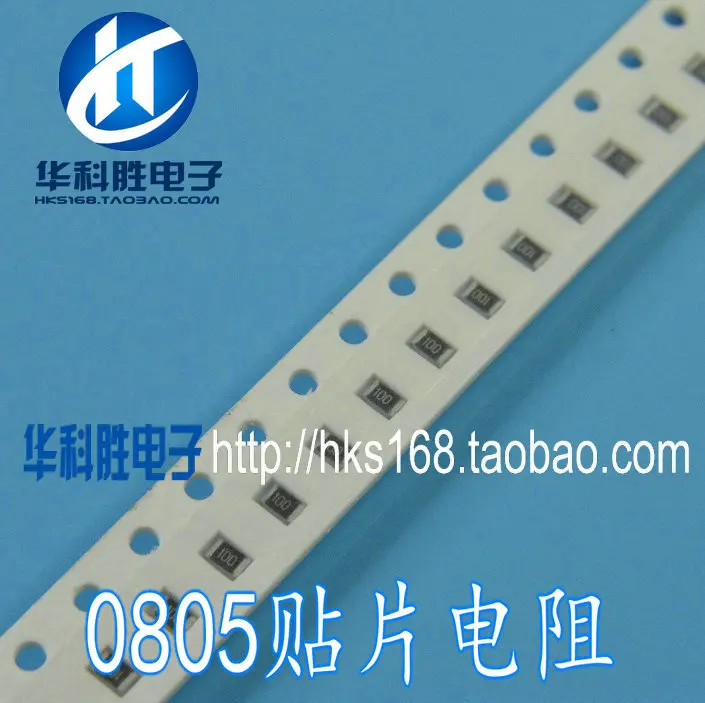

Бесплатная доставка 0805 резистор 1.5R патч 1.5 код европейский 1R5 точность 5%|shipping
208,69 руб.
Новое поступление
1pcs/lot BME280 BME 280 LGA SENSOR HUM/PRESS I2C/SPI UP and original. In Stock|Интегральные схемы| |
598,51 руб.
3 шт./лот Wi Fi IC модуль Bluetooth чип для LG G2 F320 D800 D801 D802|Интегральные схемы| |
819,87 руб.
XL6009 DC Повышающий Модуль питания с выходом регулируется LM2577 повышающий
89,44 руб.
100 шт. 2SC1815GR TO92 2SC1815 TO 92 C1815 IC новый и оригинальный|ic 2|10 pcs |
65,59 руб.
12 В постоянного тока плата управления зарядкой аккумулятора интеллектуальное
275,78 руб.
Бесплатная доставка. Инвертор IXGH15N120B 30 a 1200 в инвертор для сварки труб
1 043,47 руб.
(5 шт.) 100% Новинка 25Q64FVSIG 25Q64FWSIG 25Q64BVSIG W25Q64FVSIG W25Q64FWSIG W25Q64BVSIG SOP 8 чипсет IC|Интегральные
321,99 - 369,69 руб.
e_goto Processors Store
Магазина e_goto Processors Store работает с 16.06.2015. его рейтинг составлет 95.07 баллов из 100. В избранное добавили 30453 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 856 наименований товаров, успешно доставлено 272435 заказов. 12323 покупателей оставили отзывы о продавце.
Характеристики
Светодиодный светильник электронный ночник с управлением 1 Вт 220 В комплект для
История изменения цены
*Текущая стоимость 78,26 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-23-2026 | 93.62 руб. | 98.78 руб. | 95.5 руб. |
| Jun-23-2026 | 92.39 руб. | 97.3 руб. | 94.5 руб. |
| May-23-2026 | 77.93 руб. | 81.7 руб. | 79 руб. |
| Apr-23-2026 | 90.54 руб. | 95.97 руб. | 92.5 руб. |
| Mar-23-2026 | 79.65 руб. | 83.7 руб. | 81 руб. |
| Feb-23-2026 | 89.72 руб. | 93.81 руб. | 91 руб. |
| Jan-23-2026 | 88.72 руб. | 92.51 руб. | 90 руб. |
| Dec-23-2025 | 87.64 руб. | 91.9 руб. | 89 руб. |
| Nov-23-2025 | 87.32 руб. | 91.73 руб. | 89 руб. |
Описание товара
Особенности:
Комплект Название: оптический светодиодный маленький ночной Светильник
Рабочее напряжение: 220 В
Расход энергии: 1 Вт
Размер печатной платы: 25*58 мм
Размеры комплекта: 85*55*32 мм
Две. Схема
R1, C1 представляют собой цепь RC Buck (не изолированный бак), ограничение R2; D1 ~ D4 представляют собой мост выпрямительной цепи, D5 стабильное напряжение на 24 В; Q1 светодиодный нагрузка (L1 ~ L4) импульсный регулятор, фильтрация C2.
Когда Дневной светильник сильный, чувствительный резистор R5, низкое сопротивление, затем базовое напряжение Q1 около 0 В, Q1, светодиодный не светильник.
Вечерний светильник, тусклый, светильник-чувствительный резистор R5 с высоким сопротивлением, напряжение 24 В применяется к базе Q1 через R4, Q1 включается, светодиодный светильник.
Светодиодный светильник CON- L с контролем освещенности, небольшой ночной Светильник, управляющий интенсивностью света, светодиодный светильник с фоточувствительным сопротивлением, приводящим в себя прочность окружающей среды, он автоматически отключается в течение дня и открывается автоматически в ночное время.
Три. Монтажной схемы
СПИСОК КОМПОНЕНТОВ
|
Компонент |
Тип |
Этикетка |
Номер |
Компонент |
Тип |
Этикетка |
Номер |
|
Сопротивление |
2R2 |
R3 |
1 |
Провод |
50 мм |
2 |
2 |
|
|
680R |
R2 |
1 |
Винты |
M2.3 * 6 |
4 |
4 |
|
|
150K |
R4 |
1 |
Тепла термоусадочная трубка |
F2 * 20 мм |
1 |
1 |
|
|
680K |
R1 |
1 |
Печатная плата |
25*62 мм с наружной резьбой |
1 |
1 |
|
Фотопроводник |
5528 |
R5 |
1 |
Передняя крышка |
56*88 мм |
1 |
1 |
|
Конденсатор с алюминиевой крышкой |
10 мкФ/алюминиевая крышка, 25В |
C2 |
1 |
Крышка |
56*88 мм |
1 |
1 |
|
|
274/400V |
C1 |
1 |
Оттенок |
1 |
1 |
1 |
|
Диоды для подавления переходных скачков напряжения |
1N4007 |
D1 ~ D4 |
4 |
Маска от гриппа |
1 |
1 |
1 |
|
Зенеровский диод |
Сент-24V |
D5 |
1 |
Отделка |
1 |
1 |
1 |
|
Светодиодный |
F5 |
L1 ~ L4 |
4 |
Листового металла |
2 |
2 |
2 |
|
Транзистор |
9014 |
Q1 |
1 |
Инструкции |
A4 |
1 |
1 |
Пожалуйста, обратите внимание: Из-за использования неизолированной ступенчатой цепи, таким образом, ночной Светильник после питания, плата по-прежнему будет выше напряжения, пожалуйста, не трогайте печатные платы и связанные с ними компоненты для предотвращения поражения электрическим током!
Соберите следующие шаги:
A. Корпус Сборки
1. Сначала нужно установить вилку пластина
2. Плюс оловянный припой с нижней частью штепсельной пластины
3. Установите абажур, декоративную ленту, отражатели в соответствующее положение
B. PCB Сварки шаги
1. Убедитесь, что термоусадочная трубка закрывает фоторезистор, а затем нагревает термоусадочную трубку с помощью Паяльника Или зажигалки
2. Сварочный кабель
3. Провод и железный лист должны быть соединены вместе
4. Крепежные винты
5. Соберите переднюю и заднюю крышку вместе винтами
