1, основные характеристики LonWorkd сети

LonWorks-это известный полевой автобус, запущенный эшелоном, приемопередатчиком с витой парой эшелона, который широко используется в различных системах промышленной автоматизации, системах автоматизации зданий и смарт-доме. В отличие от сети RS485, сеть LonWorks, в дополнение к поддержке топологии сети автобусного типа, характеризуется поддержкой свободной топологии, которая может быть сгруппирована в дерево, звезду, кольцевая и гибридная топология сети. 1,1, топология шины LonWorks сети: Топология шины LonWorks аналогична топологии сети RS485. Matcher сетевого терминала должен быть установлен на двух концах шины для формирования двухтерминальной топологии шины. Для сетей TP/FT-10 с частотой 78 кбит/с максимальная длина кабеля составляет 2700 метров, а максимальное количество узлов-64. Когда длина кабеля или количество узлов превышает указанный диапазон, повторитель должен использоваться для усиления сигнала

1,2, LonWorks сети свободной топологии: Топология TP/FT-10 network free использует односетевой терминал matcher для формирования одноконечной шины, дерева, звезды, кольца и гибридной сетевой топологии. Максимальная длина каждого кабеля (шины и ветки) составляет 500 метров, а максимальное количество узлов-64. С каждым дополнительным ретранслятором может быть расширена новая топология сети.

1,3 для обеспечения нормальной и надежной связи сети, Сетевой терминал matcher должен быть установлен для подавления отражения сигнала для обеспечения нормальной и надежной связи сети. Этот Сетевой терминал matcher отличается от сопротивления терминала RS485. И различные типы LonWorks сетей, таких как TP/FT-10, TP/XF-78, TP/XF-1250, необходимо использовать различные сетевые терминалы matchers. 1,4, интерфейс LonWorks twisted-pair является неполярным, то есть витая пара пользователя может быть подключена либо вперед, либо назад. 1,5, LonWorks communication medium должен использовать специальный кабель витой пары в соответствии со стандартом LonWorks, а различные типы и характеристики кабеля витой пары оказывают большое влияние на расстояние передачи и качество связи. Belden8471 рекомендуется кабель с витой парой.

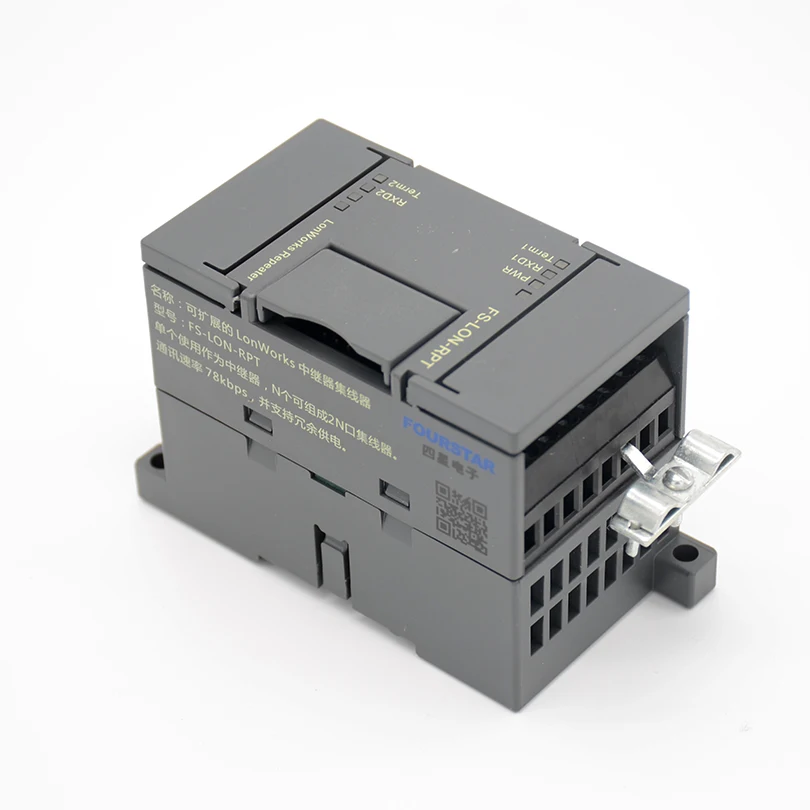

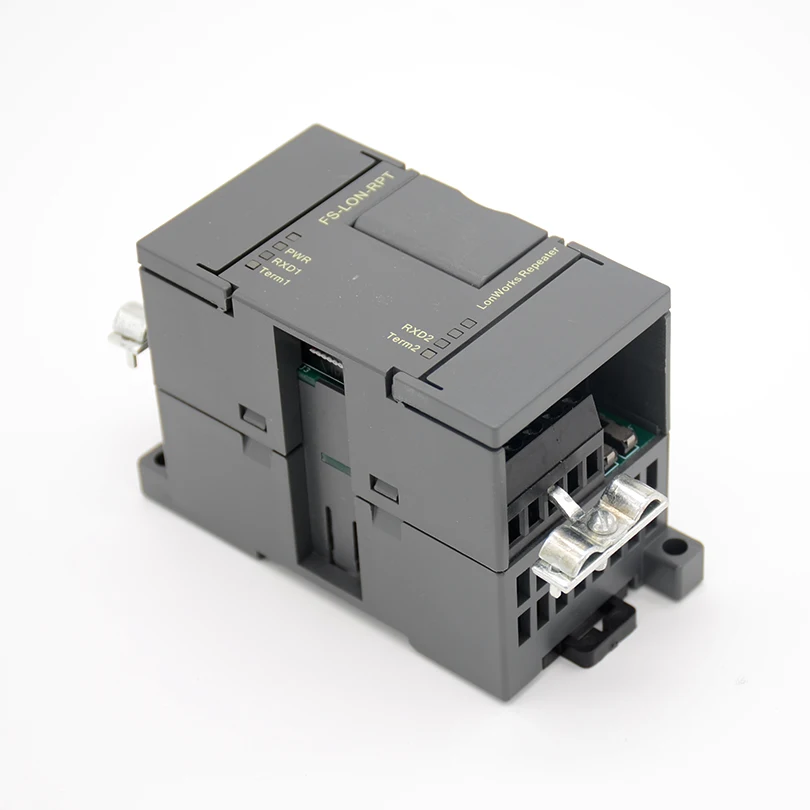

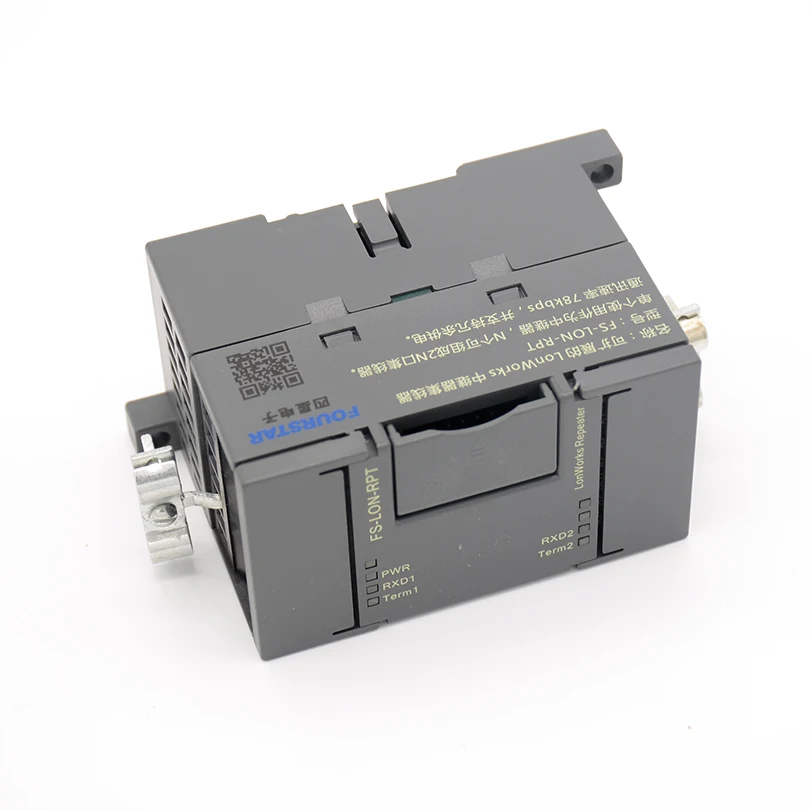

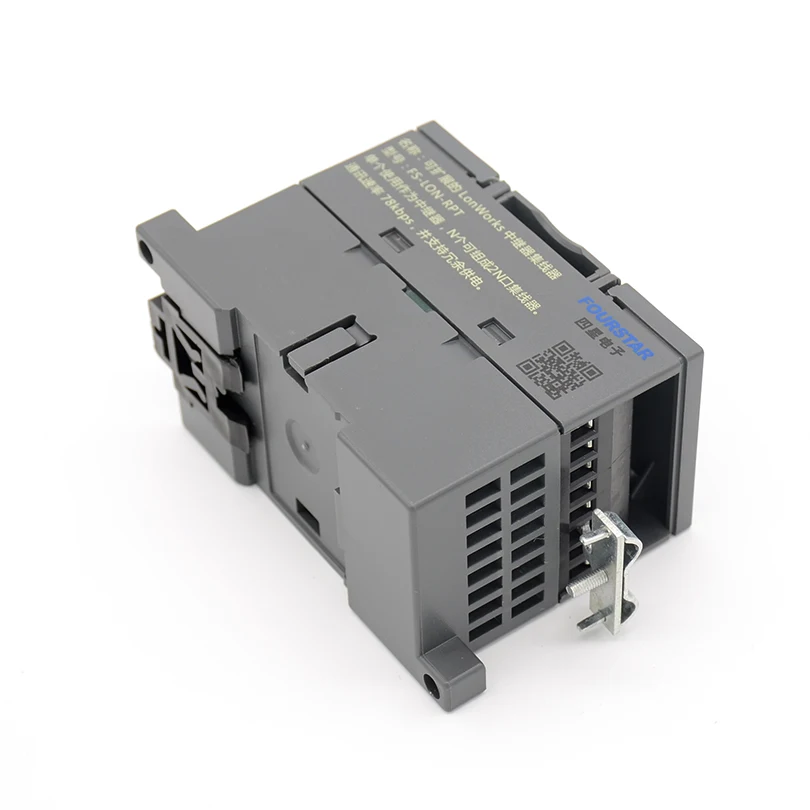

2. Основная цель и характеристики четырехзвездочного электронного LonWorks втулка ретранслятора

Четырехзвездочная Электроника LonWorks втулка ретранслятора имеет следующие основные виды применения: 1. функция ветки автобуса (Функция концентратора): сочетание нескольких FS-LON-RPTs в концентраторы может изменить топологию сети LonWorks и реализовать тип шины, звезду, кольцо и ГИБРИДНУЮ структуру сети, что удобно для проводки. Каждый порт концентратора поддерживает различные топологии сети LonWorks. 2. функция ретранслятора: два интерфейса ретранслятора LonWorks могут самостоятельно управлять сегментом сети LonWorks, то есть максимальное расстояние передачи и количество станций могут быть расширены с соответствующей скоростью передачи, и каскад может быть реализован. 3. Функция изолятора: LonWorks repeater или hub каждый интерфейс может быть расширен в «сегмент сети» (можно назвать «сегмент интерфейса»), каждый сегмент интерфейса электрически изолирован, то есть сегменты и сегменты комнаты электрически изолированы. Это важно для защиты интерфейса, подавления помех и улучшения стабильности сетевой системы. 4. Функция мониторинга и диагностики: Светодиодный индикатор на ретрансляторе LonWorks может контролировать рабочее состояние каждого сегмента в сети LonWorks, предоставляя ссылку для сетевой диагностики и устранения проблем.

Четырехзвездочный ретранслятор LonWorks electronics имеет следующие основные характеристики:

Диагностика сети и устранение неисправностей. 1. FS-LON-RPT одно использование в качестве ретранслятора, комбинации N могут быть расширены на 2N портовый концентратор, например, 2 могут образовывать 4-портовый концентратор, 3 могут образовывать 6-портовый концентратор, 4 может образовывать 8-портовый концентратор... Очень гибкий и удобный в использовании. 2. Прозрачная передача физического слоя. Четырехзвездочный электронный ретранслятор FS-LON-RPT прозрачно передается физическим слоем и не имеет ничего общего с протоколом верхнего слоя. Поэтому он применим ко всем протоколам верхнего слоя на основе LonWorks. 3, независимо от интерфейса master/slave, независимо от интерфейса ввода/вывода, независимо от терминала/нетерминального узла: каждый интерфейс витой пары, мастер/раб может быть подключен к любому интерфейсу. 4, скорость связи 78 кбит/с, нет настроек переключателя или любой конфигурации программного обеспечения. 5. Интерфейс витой пары является неполярным интерфейсом, который может быть подключен любым способом. 6. Изоляция сегмента: каждый сегмент интерфейса изолирован друг от друга. 7. Каскадные: любой сегмент интерфейса может быть каскадирован через ретранслятор для расширения размера сегмента интерфейса. 8. Поддержка избыточного источника питания.

6. Разъем расширения: Подключите Удлинительный кабель другого FS-LON-RPT и Объедините его в концентратор. 7. Откройте корпус и вытяните Удлинительный кабель здесь, см. «6,2, топология приложения как концентратор» ниже. 8. Кабель для верховой езды: Закрепите кабель витой пары вместе с защитным слоем на карте. См. Рис. 4-2 и рис. 4-3 ниже.

6, четырехзвездочная электронная LonWorks втулка ретранслятора топология применения

Четырехзвездочная электронная FS-LON-RPT втулка ретранслятора очень гибкая и может использоваться в качестве ретранслятора. Несколько могут быть объединены в концентратор. Например, N FS-LON-RPT можно расширить, чтобы создать концентратор порта 2N. Расширение FS-LON-RPT объединено в 20-портовый концентратор для автобусных и бесплатных топологий, таких как Звездные сети, сети деревьев и гибридные сетевые топологии. Терминал matcher внутри FS-LON-RPT используется для двойной топологии шины терминала. При использовании свободной топологии необходимо отсоединить этот внутренний терминал (выключатель выключен) и подключить TP/FT-на шине. 10 терминалов для топологии сети. Четырехзвездочная Электроника производит универсальный сетевой выключатель, модель: LON-TR03, который используется для одноклеммной топологии и двухклеммной шины топологии сетей TP/FT-10, а также сеть TP/XF-78, TP/XF-1250. Он выбирается переключателем DIP выше, используется для топологии с одним терминалом, когда коммутатор K = 1, топология шины с двумя терминалами при переключении K = 2, двойной терминал TP/XF-78, когда коммутатор K = 3 TP/XF-1250 Топологическая сеть шины.

Пользователь должен правильно установить сетевой выключатель, как показано, в противном случае связь не будет работать должным образом. Включение и выключение на рисунке ниже показывают, что Переключатель настройки клеммы на FS-LON-RPT повернут в соответствующее положение. Ниже используется FS-LON-RPT в качестве ретранслятора и концентратора в сети LonWorks TP/FT-10 на 78 кбит/с. 6,1. Топология приложения как повторитель: FS-LON-RPT является ретранслятором LonWorks в одном использовании. Его нужно только правильно подключить и правильно настроить с помощью разъема matcher. Он может нормально работать при включении питания, другие настройки не требуются. Ниже приведены различные сетевые топологии, используемые в качестве Ретрансляторов. А. Когда Длина шины превышает указанную длину или количество станций превышает указанное число, повторитель используется для усиления сигнала для расширения расстояния связи и увеличения количества станций. На рис. 6-1, сегменты 1 и 2 являются топологией шины с двумя терминалами, что позволяет максимальная длина кабеля 2700 метров и максимум 64 станций; сегмент 3-это одноклеммная топология, позволяющая максимальная длина кабеля 500 метров (каждый сегмент кабеля включает в себя общую длину шины, Линия ветки и линия петли.) Максимальное количество станций-64. Обратите внимание на настройки переключателя для разъема на рисунке.

B. Используйте ретранслятор к сегменту шины 1 и подключите к другому сегменту шины 2. ретранслятор на рис. 6-2-это узел в сегменте шины 1 и терминал в сегменте шины 2. сегмент 1 и сегмент 2 являются топологией двухтерминальной шины, что обеспечивает максимальную длину 2700 метров.

C. Мост автобус сегмент 1 и автобус сегмент 2 с ретранслятором. Двухсегментная шина может быть соединена в любом положении с ретранслятором. Ретранслятор на рис. 6-3 является узлом как в сегменте автобуса 1, так и в сегменте автобуса 2. Сегмент 1 и сегмент 2 являются топологией двухтерминальной шины, что обеспечивает максимальную длину 2700 метров.

6,2. Топология приложения как концентратор: При использовании FS-LON-RPT для формирования ступицы необходимо открыть корпус и вытянуть Удлинительный кабель изнутри, а затем подключить Удлинительный кабель к разъему расширения предыдущего модуля. N FS-LON-RPT может быть расширен, чтобы создать концентратор порта 2N, например, 2 может образовывать 4-портовый концентратор, 3 может образовывать 6-портовый концентратор, 4 может образовывать 8-портовый концентратор..., и может использовать до 10 FS-LON-RPT расширяется в 20-портовый концентратор. Если вам нужно увеличить количество интерфейсов, вы можете использовать каскадные.

При использовании нескольких FS-LON-RPTs для формирования концентратора требуется только один источник питания. Также возможно поставить два или более источника питания. В это время это резервный режим питания. Когда какой-либо источник питания теряет питание, он автоматически переключается на другой источник питания, и время переключения равно нулю.

Четырехзвездочный электронный FS-LON-RPT очень гибкий при использовании в качестве ступицы. Он может реализовать автобусную сеть, звездную сеть, сеть деревьев и ГИБРИДНУЮ сетевую топологию. Рис. 6-5, LON-TR03 Сетевой терминал matcher сегмент сети, где переключатель установлен в положение K = 1, является топологией, свободной от одного терминала, максимальная длина кабеля (общая длина каждого сегмента кабеля, включая автобус, ветку и петлю) составляет 500 метров; Переключатель набран на сегмент сети в положении K = 2. Это топология шины с двойным терминалом, которая обеспечивает максимальную длину кабеля 2700 метров. Несколько наборов FS-LON-RPT концентраторов могут быть каскадными, чтобы облегчить формирование сложных длинных сетей.

7, часто задаваемые вопросы

7,1. Почему сеть LonWorks должна установить сетевой выключатель? Сеть LonWorks использует витую пару для передачи данных. Когда кабель длинный, сигнал будет отражен, когда он будет передан в кабеле, что приведет к искажению формы волны и неправильному общению или снижает надежность связи. Сетевой терминал matchers, широко известный как конечные резисторы, функция для устранения и уменьшения таких отражений, позволяя передавать сигналы нормально. Терминальный спикер lonworks отличается от концевого резистора RS485, и для различных типов сети требуются различные терминальные спикеры. Рекомендуется, чтобы четырехзвездочная электронная модель LON-TR03 универсальным сетевым терминалом matcher используется для TP/FT-10. Топология с одним терминалом и топология шины с двумя терминалами, а также сети TP/XF-78, TP/XF-1250. 7,2. Какие протоколы связи могут использоваться для четырехзвездочного электронного FS-LON-RPT втулка ретранслятора? Четырехзвездный электронный FS-LON-RPT прозрачно передается с помощью физического слоя, поэтому он используется для всех протоколов верхнего слоя на базе LonWorks со скоростью связи 78 кбит/с. 7,3. Сколько FS-LON-RPTs можно использовать для расширения в концентратор? Данные, приведенные в нашей инструкции, составляют до 10 FS-LON-RPTs для расширения до 20 портов. Это консервативные данные. На самом деле, мы протестировали использование 25 единиц для расширения, работа очень Стабильная и надежная, но рекомендуется, чтобы пользователь расширял до 10 единиц с учетом таких факторов, как источник питания, и более 10 единиц расширены каскадным образом. 7,4. Некоторые продукты LonWorks используют интерфейс RS485, но протокол связи LonWorks, как выбрать ретранслятор? Для устройств LonWorks с интерфейсом RS485 FS-LON-RPT повторители не могут быть использованы, и требуются ретрансляторы RS485, такие как FS-CCL-RPT четырехзвездочной электроники. 7,5 каков результат потери разъема в сети? Когда кабель длинный или скорость связи высокая, если сегмент сети теряет конечный резистор, это определенно сделает сеть не в состоянии нормально общаться, или связь ненадежная, например, прерывистый и ошибка данных. Таким образом, независимо от длины кабеля сетевого сегмента, необходимо правильно установить соединительный элемент. Все сделано в соответствии со спецификациями, чтобы избежать сбоев в общении, особенно некоторые раздражающие Мягкие ошибки.
