1. Описание:
XY-PWM генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различные частоты, прямоугольную волну и уровня мощности. Используется в качестве источника сигнала или источника вибрации для тестирования. Широко используется в практики производства и технологии.
2. Особенности:
1>. С внешним корпусом;
2>. ЖК-дисплей высокой четкости;
3>. Поддержка UART;
4>. Поддержка регулировки частоты;
5>. Поддержка регулировки рабочего цикла;
6>. Высокая точность обнаружения;
7>. Поддержка функции памяти отключения питания;
8>.1-канал ПВМ выход.
3. Параметры:
1> Название продукта: PWM генератор сигналов;
2>. Модель: XY-PWM;
3>. Рабочее напряжение: DC 3,3 V-30V;
4>. Диапазон частот: 1 Гц ~ 150 кГц;
5>. Точность частоты: 2%;
6>. Диапазон рабочего цикла: 0.00%-100%;
7>. Выходной ток: около 5-30 мА;
8>. Выходная Амплитуда: аналогично входному напряжению;
9>. Размер: 79*43*27 мм;
10>. Рабочая температура:-20 ℃ ~ 70 ℃;
4. Диапазон набора частот:
Нажмите на кнопку «freq +» или «freq-» в режиме нормальной работы, чтобы выбрать диапазон частот. Автоматическое переключение диапазона частот.
Обратите внимание на положение, когда Десятичная точка движется, когда кнопка нажата.
Дисплей 'XXX', без десятичной точки, минимальная частота-1 Гц. Диапазон частот-1 Гц ~ 999 Гц.
Дисплей X. xx'. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц.
Дисплей 'xx. X'. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц.
Дисплей 'X.X.X '. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц.
Например:
Дисплей «100» означает, что выходная частота ШИМ составляет 100 Гц;
Дисплей '1.01 'означает, что PWM Выходная частота 1,01 кГц;
Дисплей '54.1 'означает, что PWM Выходная частота 54,1 кГц;
Дисплей 1. 2,4» означает ШИМ-выход частота 124 кГц;
5. Диапазон рабочего цикла:
Нажмите на кнопку «duty +» или «duty-» в обычном режиме работы, чтобы выбрать рабочий цикл. Автоматически Переключайте диапазон частот.
Диапазон рабочего цикла-0.00%-100%.
6. Используйте шаги:
1>. Подключение к блоку питания;
2>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для настройки частоты;
3>. Короткое или длинное нажатие кнопки «duty +» или «duty-», чтобы установить рабочий цикл;
4>. Подключение к зарядке.
7. Коммуникационная плата интерфейса UART и параметры
Система поддерживает функции загрузки данных UART и настройки параметров (уровень TTL);
UART: 9600, 8, 1
1>. Установите частоту ШИМ:
'F101': установленная частота 101 Гц, '101' можно заменить на 001 ~ 999;
'F1.05 ': набор частота 1,05 кГц. 1.05' может заменить 1,00 ~ 9,99;
'F10.5': набор частота 10,5 кГц. 10 г. 5' может заменить 10,0 ~ 99,9;
'F1. 0,5»: набор частота 105 кГц. 1. 0,5 'может заменить 1.0.0 ~ 1.5.0;
2>. Установить Рабочий цикл ШИМ:
'DXXX': заданный рабочий цикл-XXX. 'XXX' может быть на 000-100.
E.g:'D051' означает, что цикл работы PWN должен быть установлен на 51%.
3>. Чтение набора параметров:
Отправка 'читает', а затем получает параметр.
4>. Стоимость возврата:
Возврат «вниз»: Установите успех.
Возврат 'FALL': комплект не работает.
8. Применение:
1>. Генератор сигналов прямоугольной волны, генерирующий сигнал прямоугольной волны для экспериментальной разработки;
2>. Используется для генерирования прямоугольного волнового сигнала, который контролирует драйвер двигателя;
3>. Генерирует регулируемые импульсы для использования MCU;
4>. Диммер;
5>. Регулятор скорости;
9. Примечание:
1>. Это 1-канал ПВМ выходных сигналов одни и те же. Они могут не отрегулировать самостоятельно.
10. Посылка:

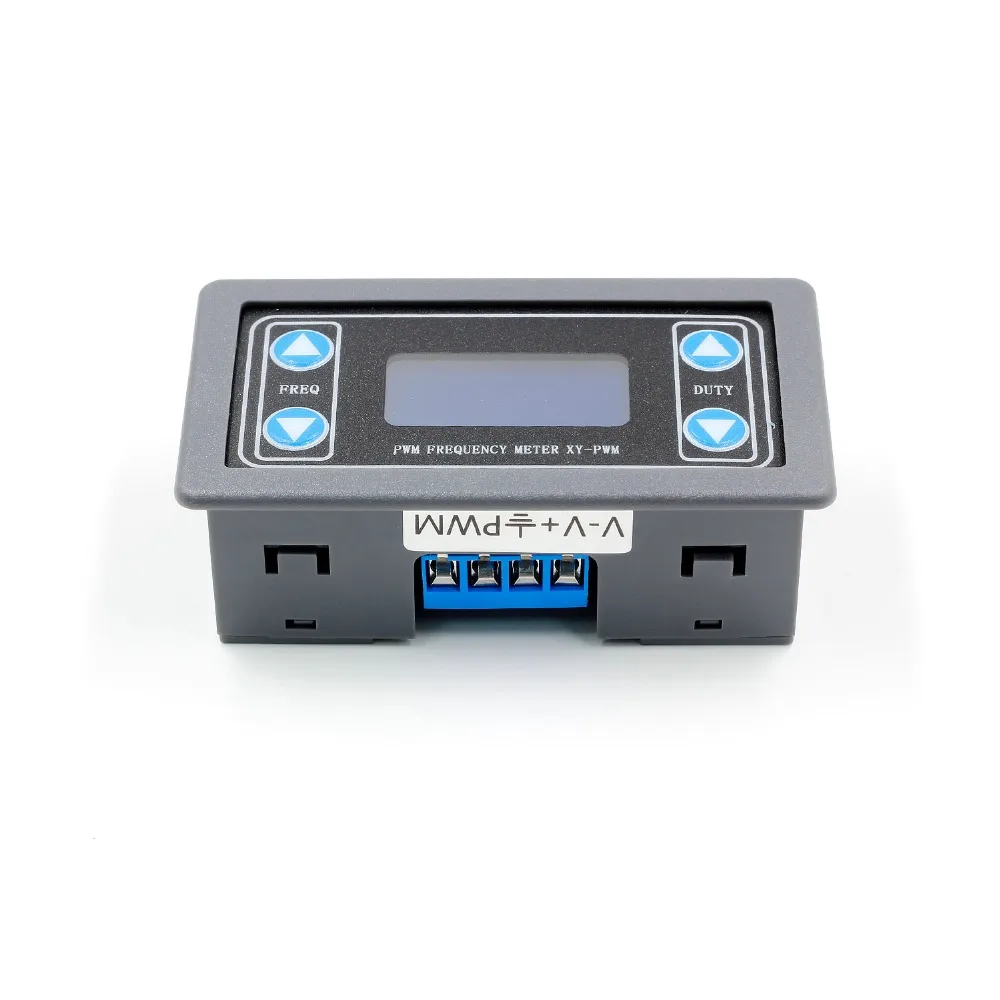

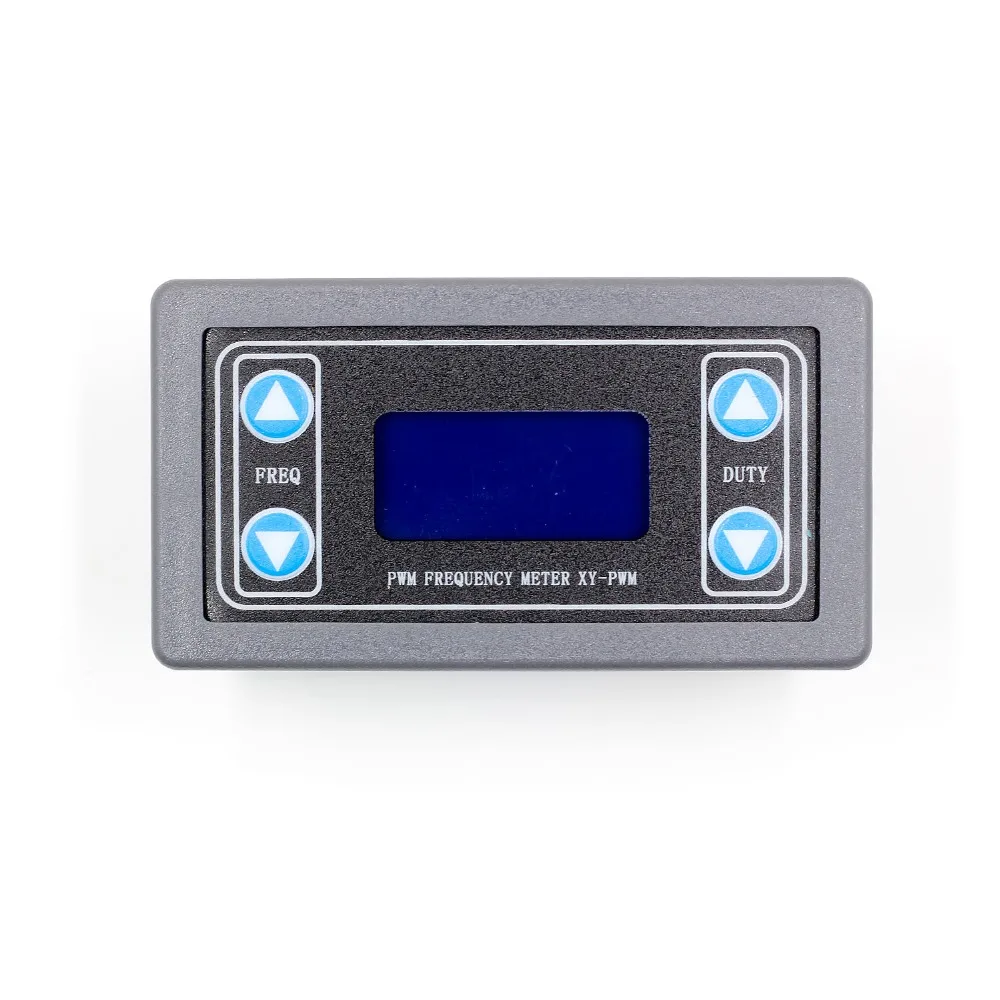

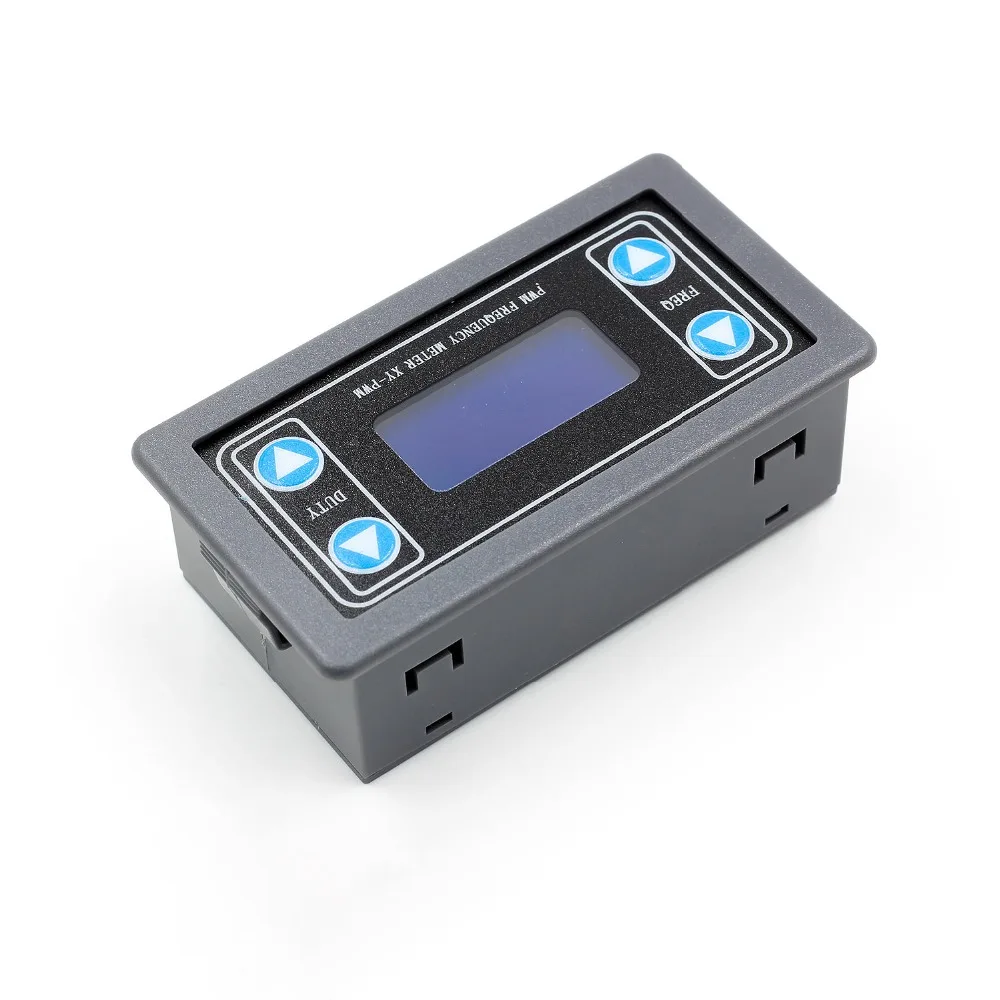

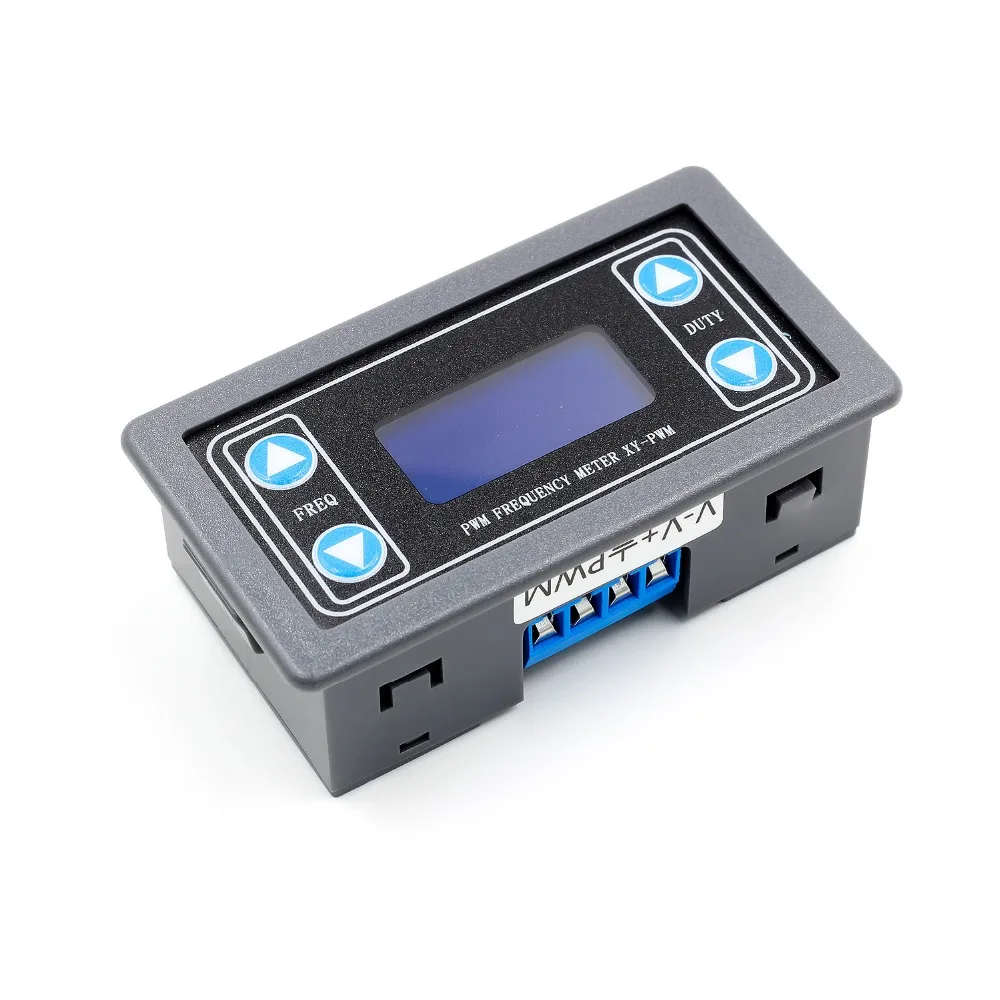

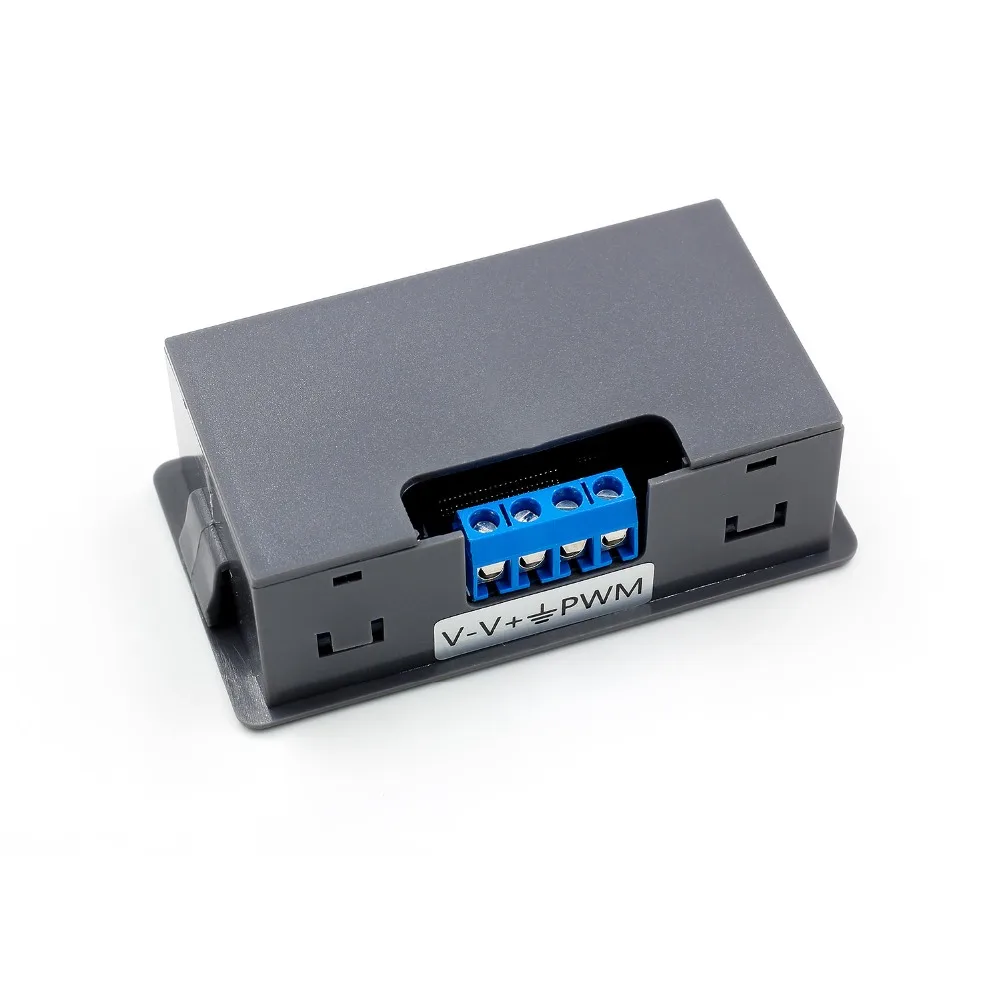

1>.1 шт. XY-PWM PWM генератор сигналов;![4]()
