Четырехпроводный стандарт RS232 оптически изолированный дальний трансивер

Четырехпроводный стандарт RS232 оптически изолированный дальний трансивер

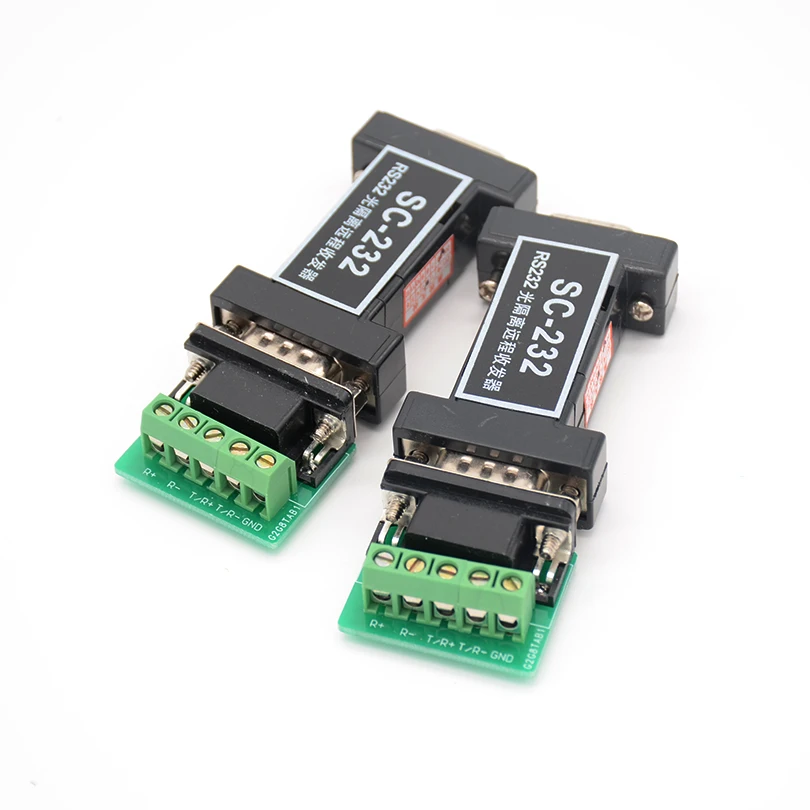

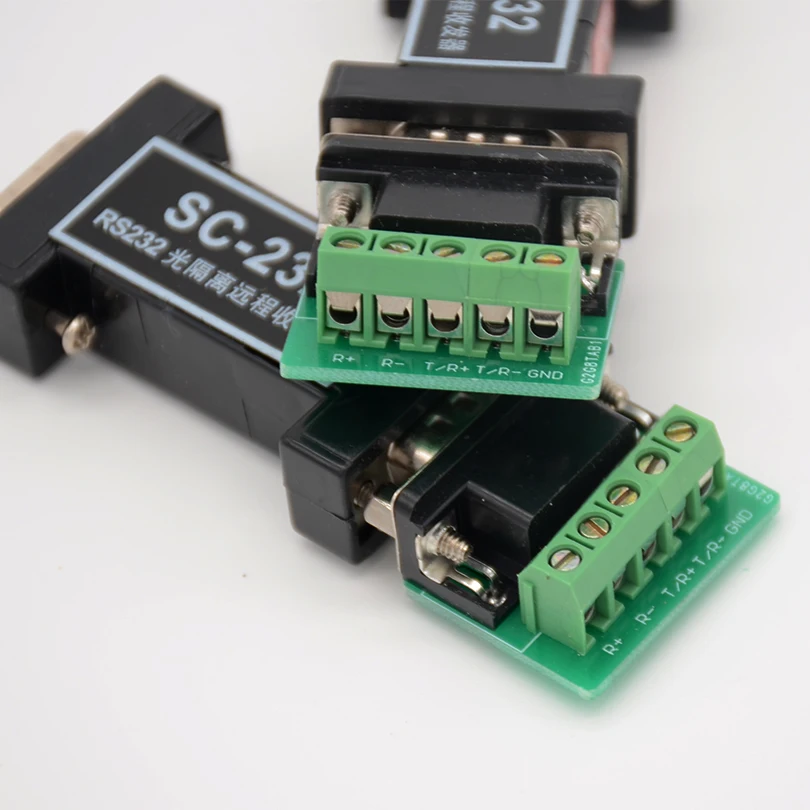

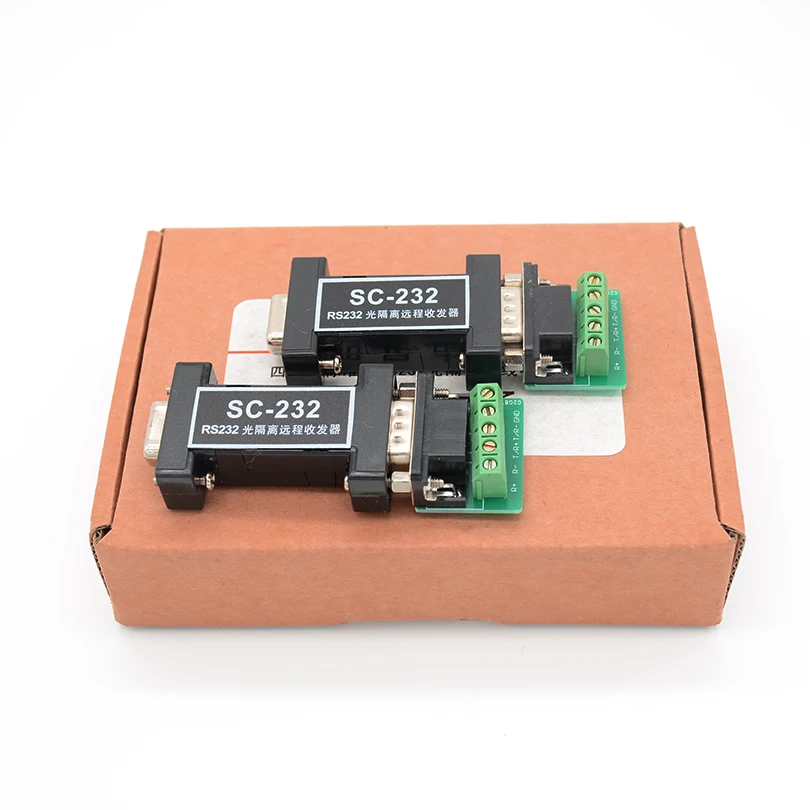

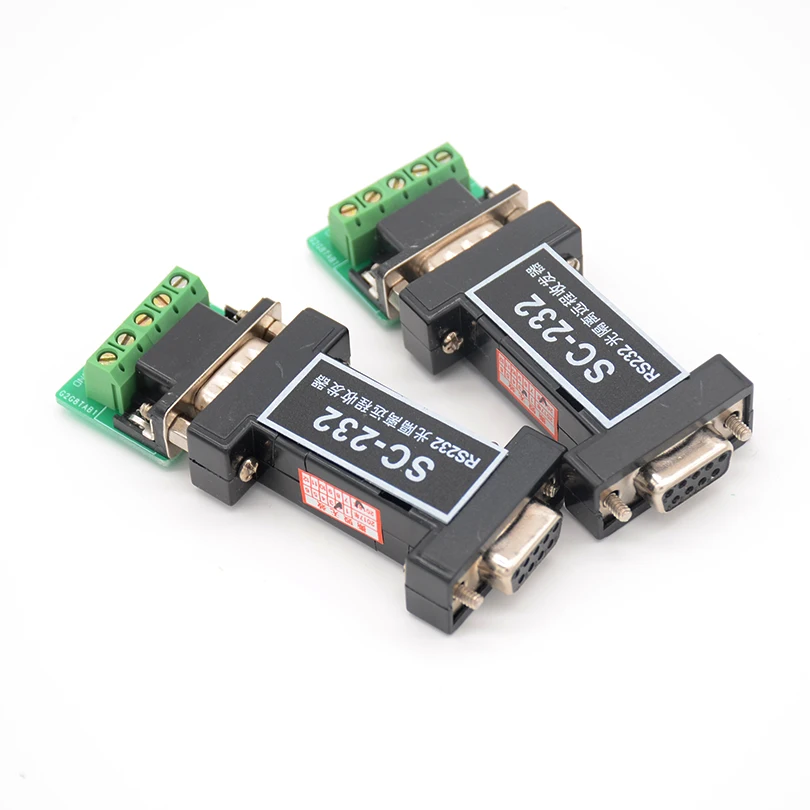

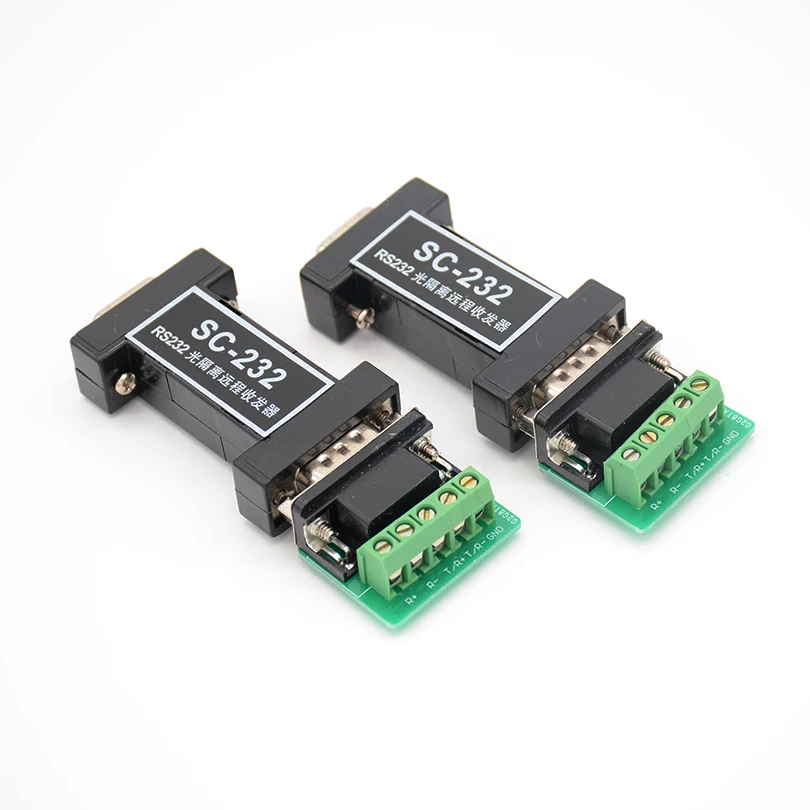

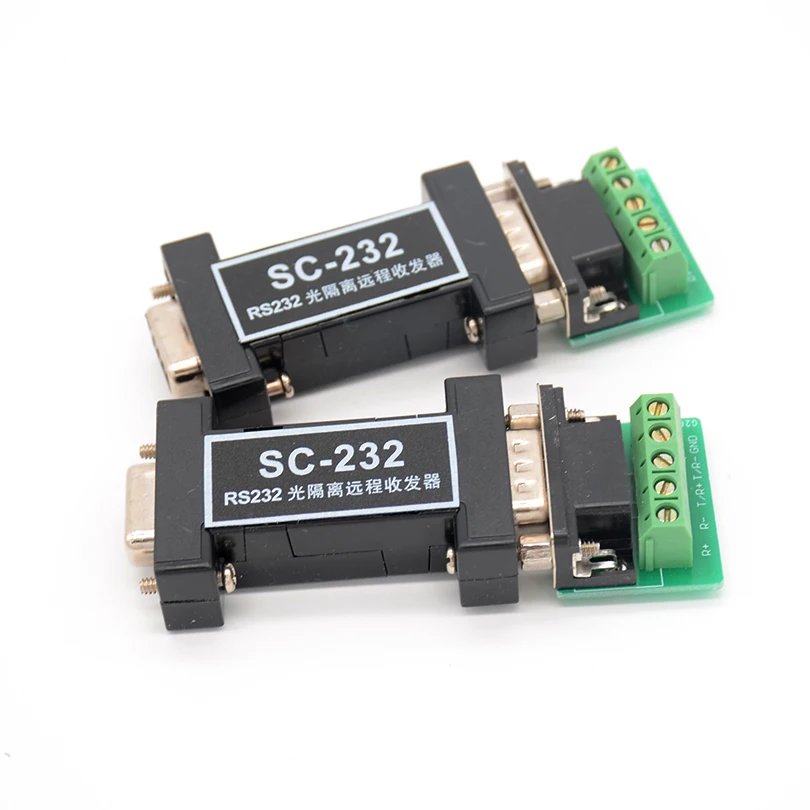

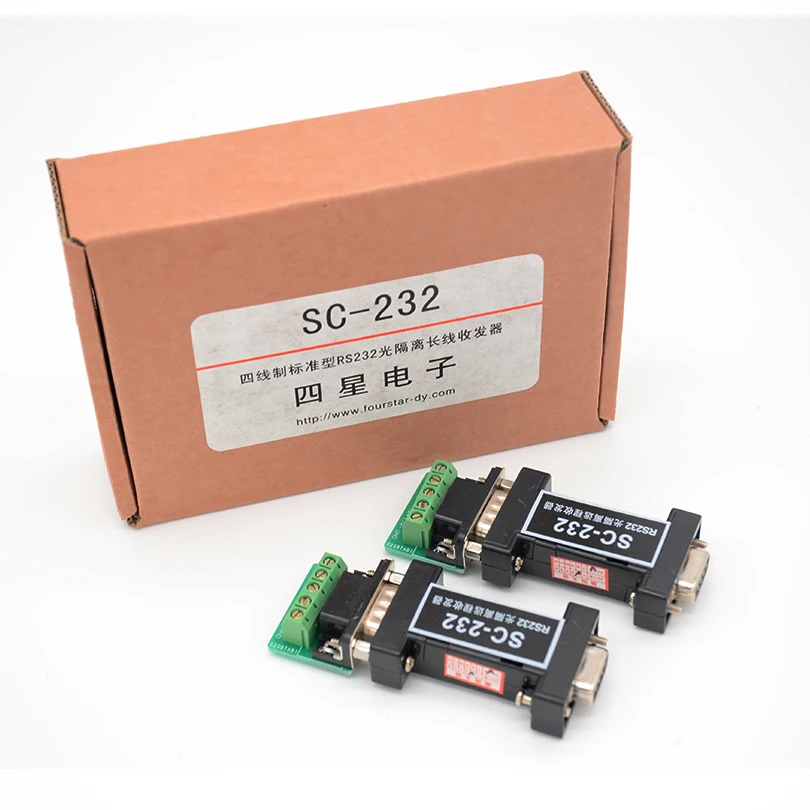

Руководство пользователя для SC-232 RS232 фотоэлектрический изолирующий долгосрочный трансивер

Многие интерфейс RS232 между устройствами, используемыми для передачи данных, из-за расстояния связи может достигать только 15 метров из-за ограничения стандартов RS232. Долгосрочная изоляция оптических трансиверов (также известный как: Серийный насос), из-за преобразования передачи данных интерфейса RS232 в плавающую изоляцию двойной сбалансированной передачи, расстояние передачи данных между оборудованием может быть увеличено до двух километров. И использование фотоэлектрической изоляции не делает электрический контакт между устройствами, только фотоэлектрический транспорт. Тогда возможности системы защиты от помех значительно улучшались, а Встроенная система защиты от молнии обеспечивает безопасность цепи. Внешний вид этого продукта разработан как DB9/DB9 (только четыре провода) или адаптер DB25/DB25. DB9 (блок отверстий) или DB25 (блок отверстий) устанавливается в качестве интерфейса RS232, напрямую подключается к 9-контактному или 25-контактному разъему RS232. И соответствующий сигнал выглядит следующим образом:

Технические параметры:

1. Оптическое напряжение изоляции: не менее 500 В постоянного тока, 3500 в импульса 2. Питание: без внешнего источника питания, источник питания не полагается на инициализации последовательных портов. 3. Дальность связи: 2 километра (9600 bps) 4. Скорость телекоммуникации: максимум 57600 bps 5. Линия передачи: 0,75 мм2 или более, обычная или витая пара проводов 6. Работа: полнодуплексная передача разницы. 7. Размеры: 60 × 35 × 17 (DB9, с подключением), 60 × 50 × 17 (DB25) 8. Вес: 25 грамм (DB9), 45 г (DB25). 9. Температура:-20 ~ 70 ℃. 10. Влажность: от 0 до 95% Примечание: Этот продукт заполняет пластиковое уплотнение перед изготовлением; проблемы с качеством не будут нести ответственность за производителей, если пользователь откроет его. Программное обеспечение: Из-за уникальной технологии последовательной отказоустойчивости, этот продукт не должен инициализировать последовательный порт RS232 для получения питания, независимо от того, в каком состоянии находится интерфейс RS232, или только TXD, RXD, GND три линии, уникальный последовательный отказоустойчивый канал может обеспечить стабильную поставку для работы. Так что это применимо ко всем коммуникационным программным обеспечением, подключи и работай. Вам не нужно вносить какие-либо изменения в программное обеспечение при использовании этого продукта. Модель: Этот продукт, основанный на количестве передачи сигнала, делится на следующие типы спецификаций, пользователи указывают при заказе. SC-232: четырехпроводный стандарт, отправка TXD, RXD SC-232E: 8-провод, отправка TXD, RXD, RTS, CTS, DTR, DSR Подключение: Подключите DB9 (блок отверстия) или DB25 (блок отверстия) с последовательными портами RS232, а другой конец (блок иглы) соединяется с продуктом. В зависимости от того, какой продукт вы покупаете, является DB9/DB9 (с подключением) или DB25/DB25, вы можете выполнить его следующим образом: "отправить на получение, получить на отправку, положительный, положительный и отрицательный ". Как на рисунке:

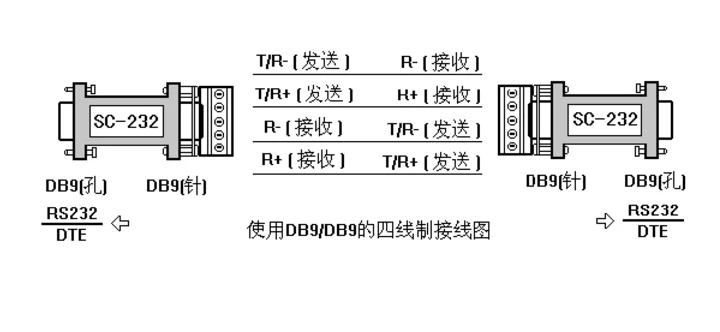

Notated, RXD, GND, COM как основная система четырех сигналов должна быть получена на рисунке выше, и другие сигналы в соответствии с вашей моделью продукта. Специальное примечание: для использования этого продукта Требуется порт RS232 в качестве стандартного DTE (оборудование терминала данных) сигнала. См. Таблицу определения сигнала спереди. Если Портовое оборудование RS232 для DCE (оборудование для передачи данных) или другого нестандартного сигнального штифта, вы должны произвести Конверсионный кабель для преобразования интерфейса в стандартный DTE способ.
