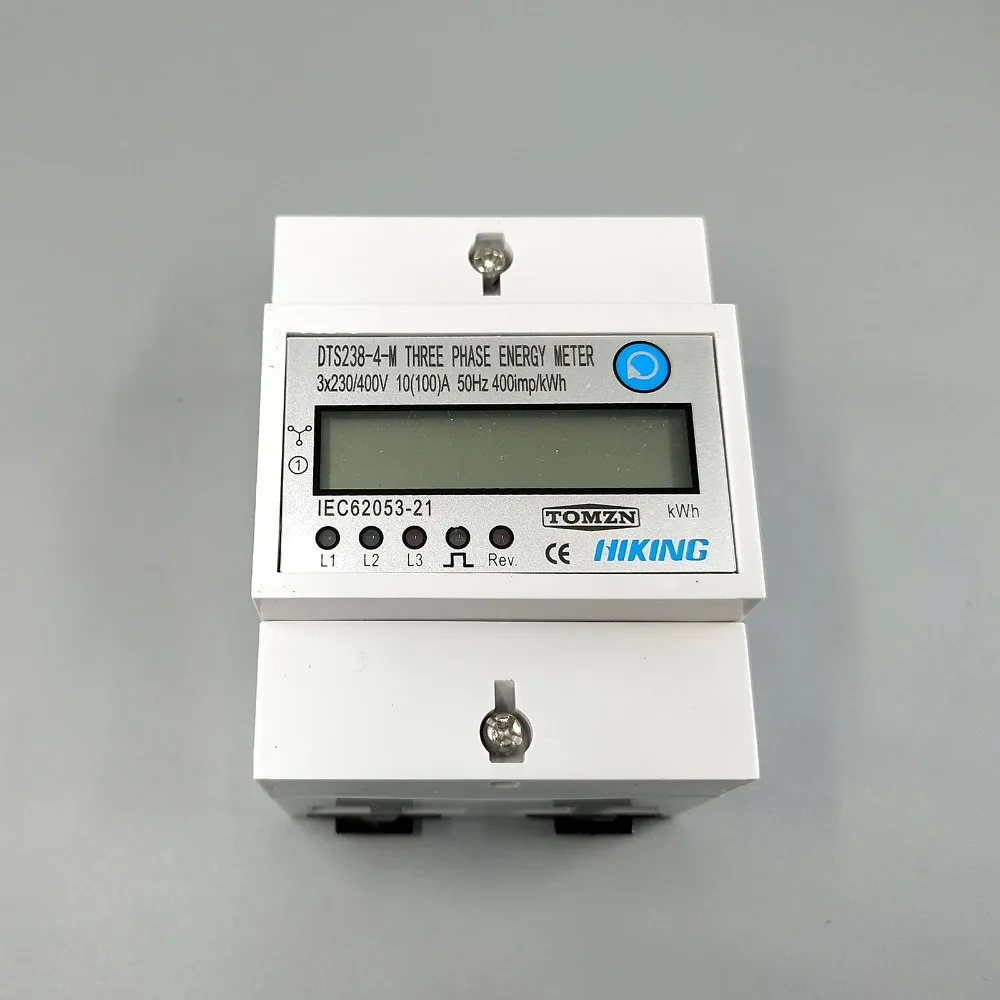

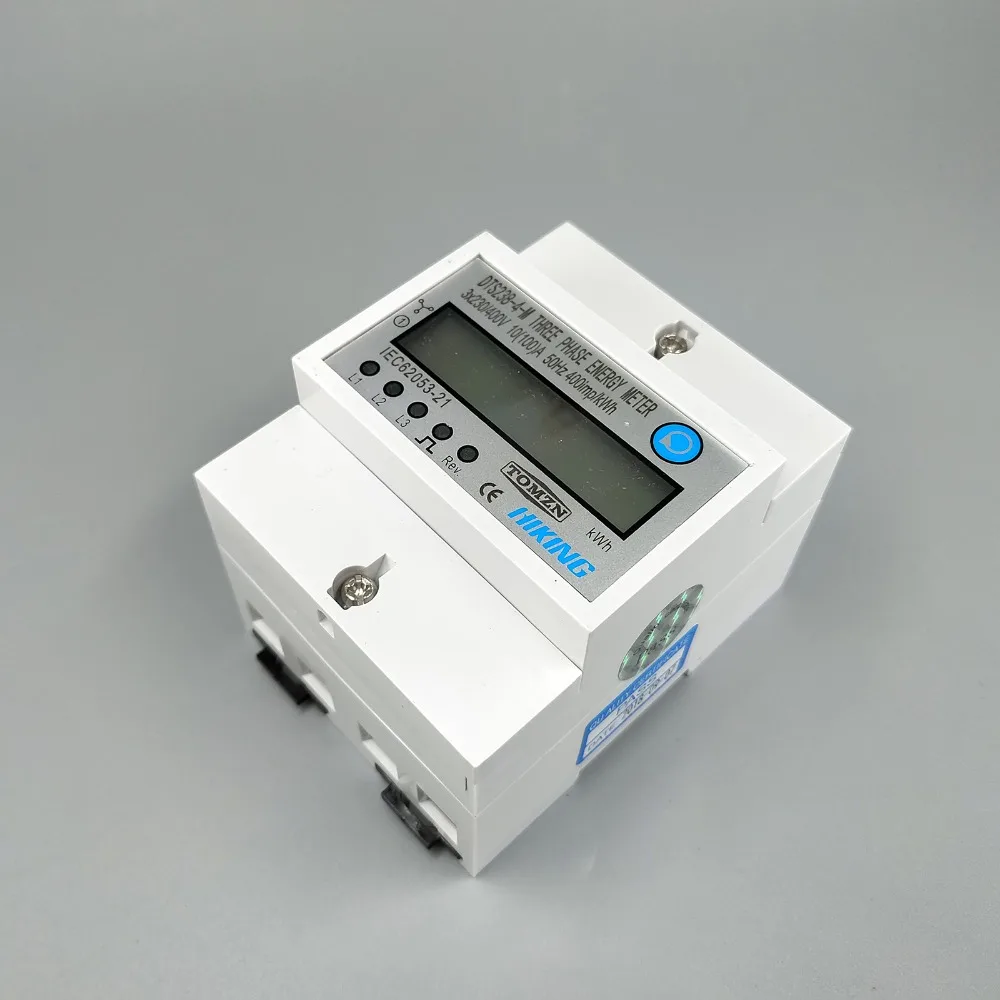

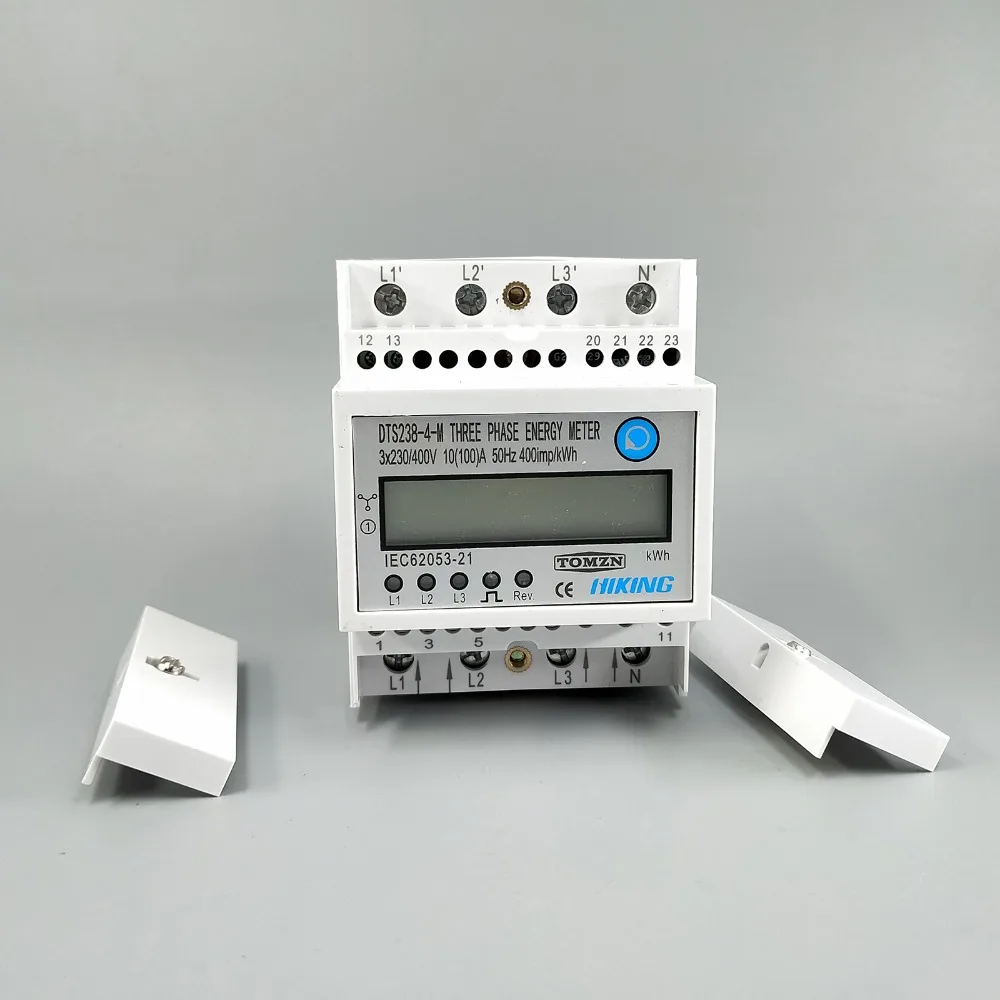

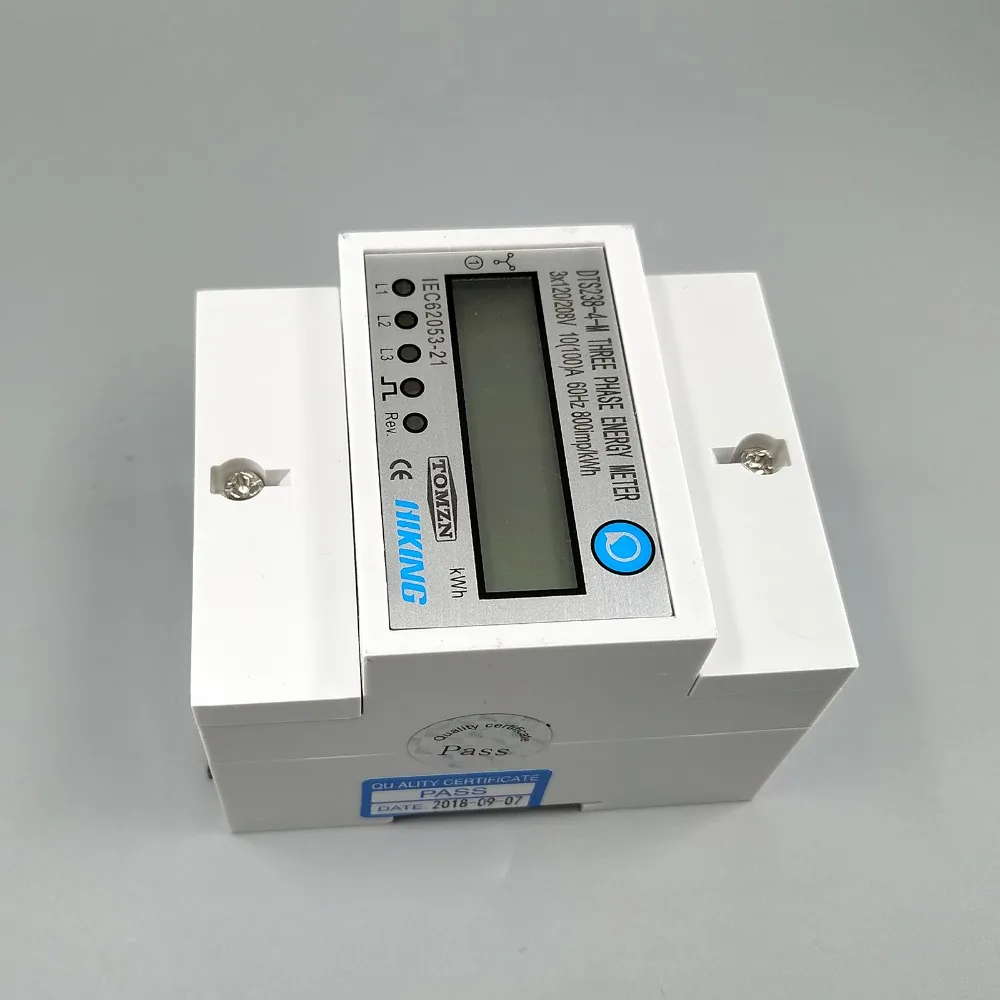

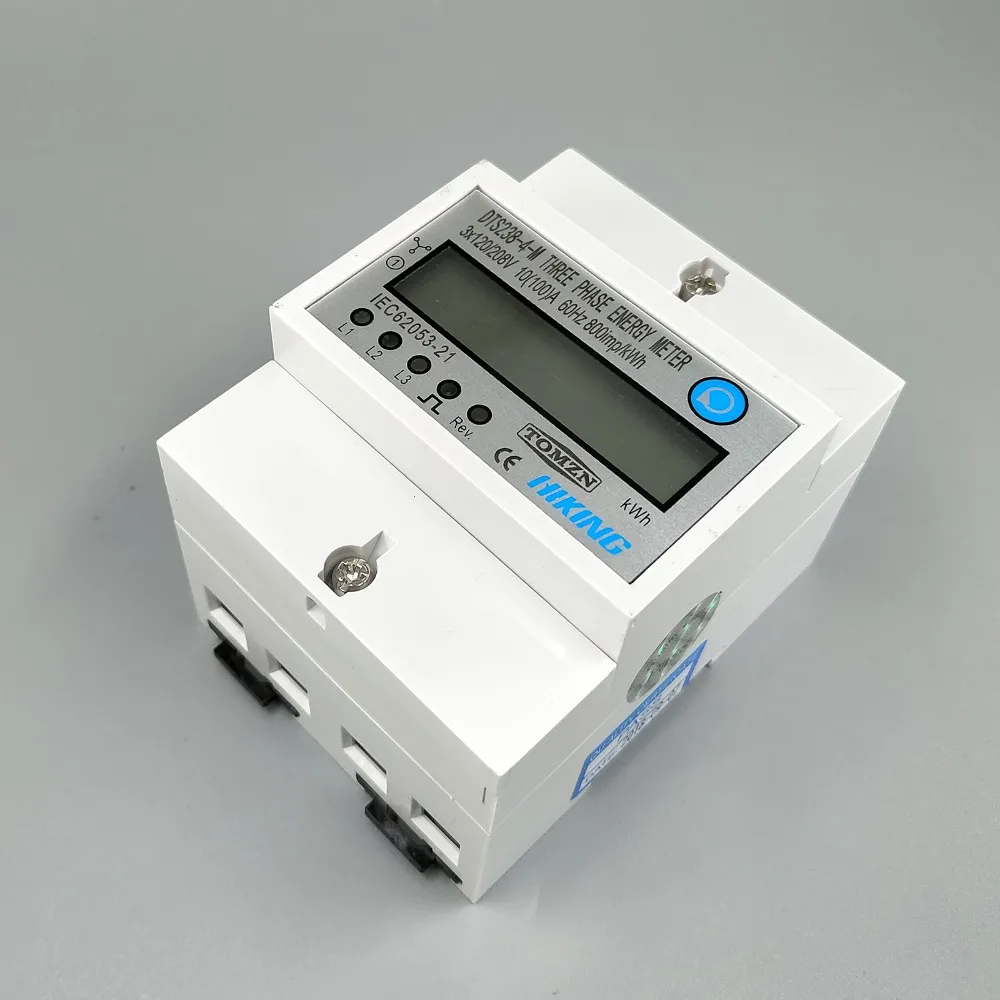

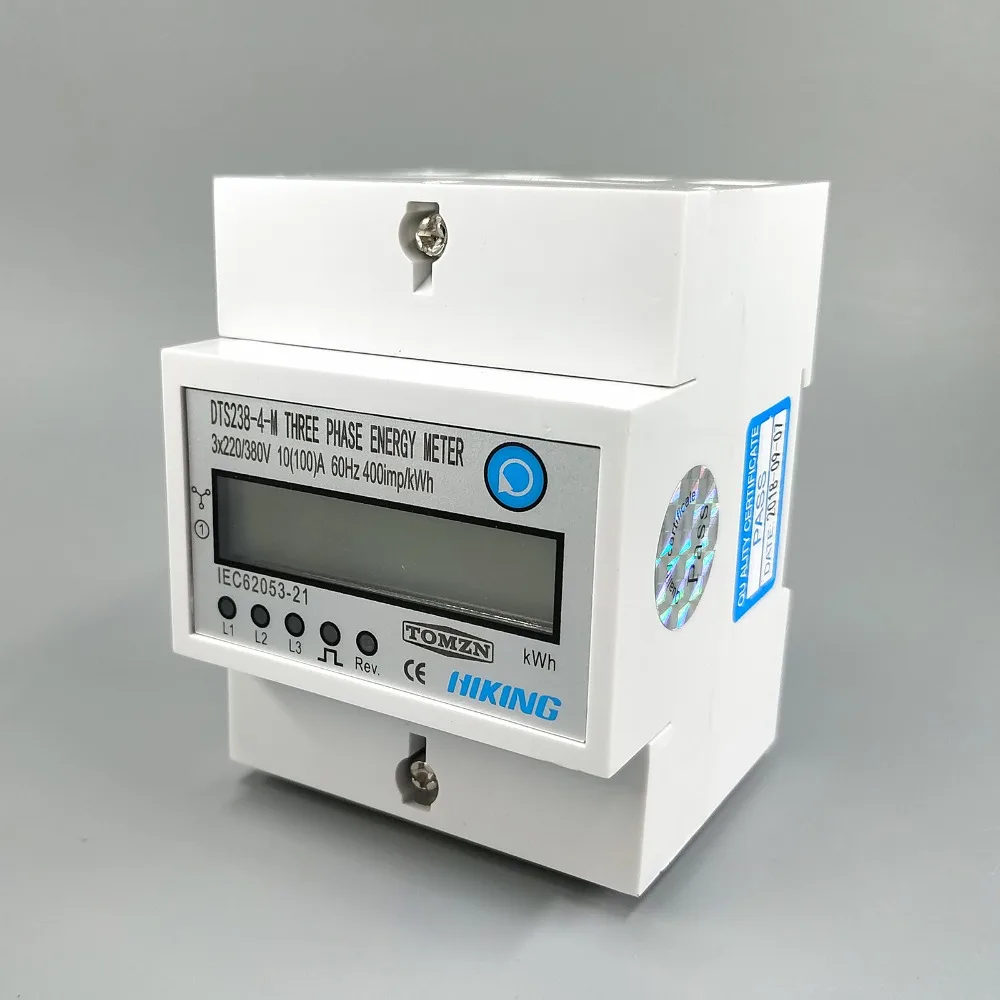

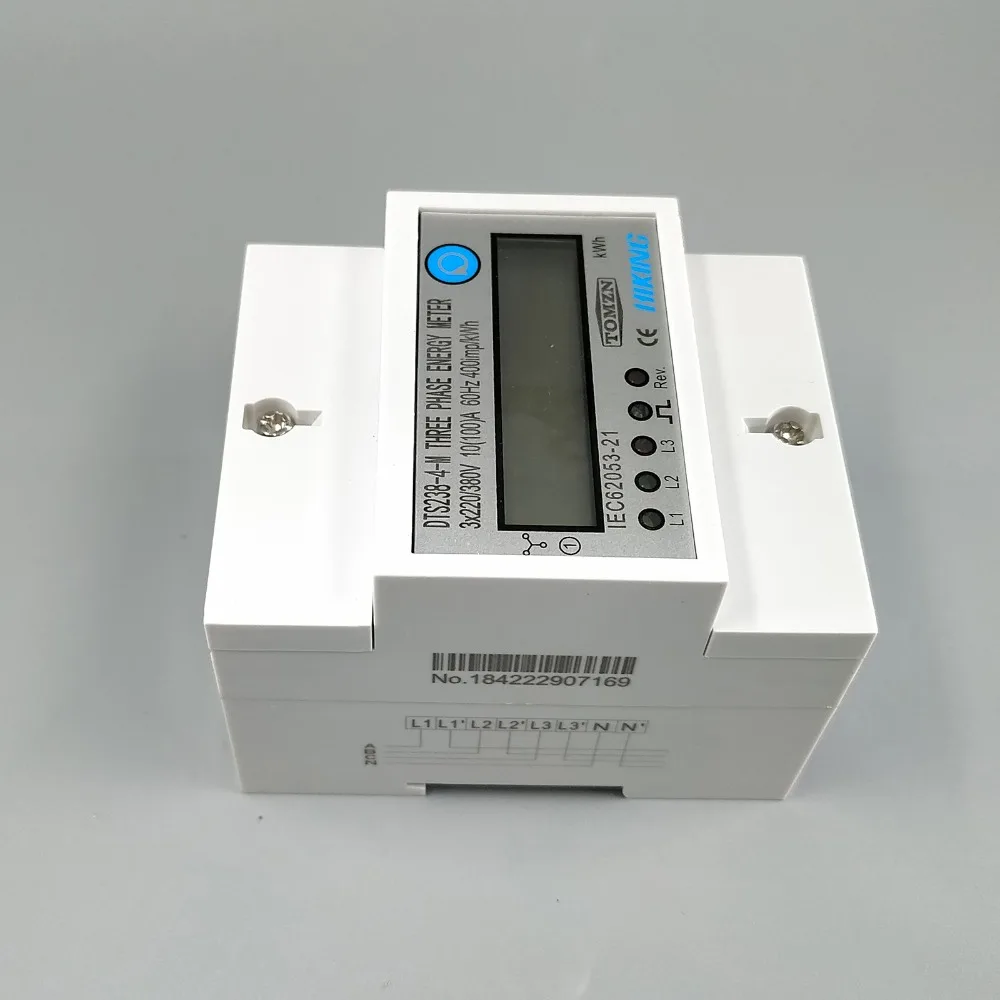

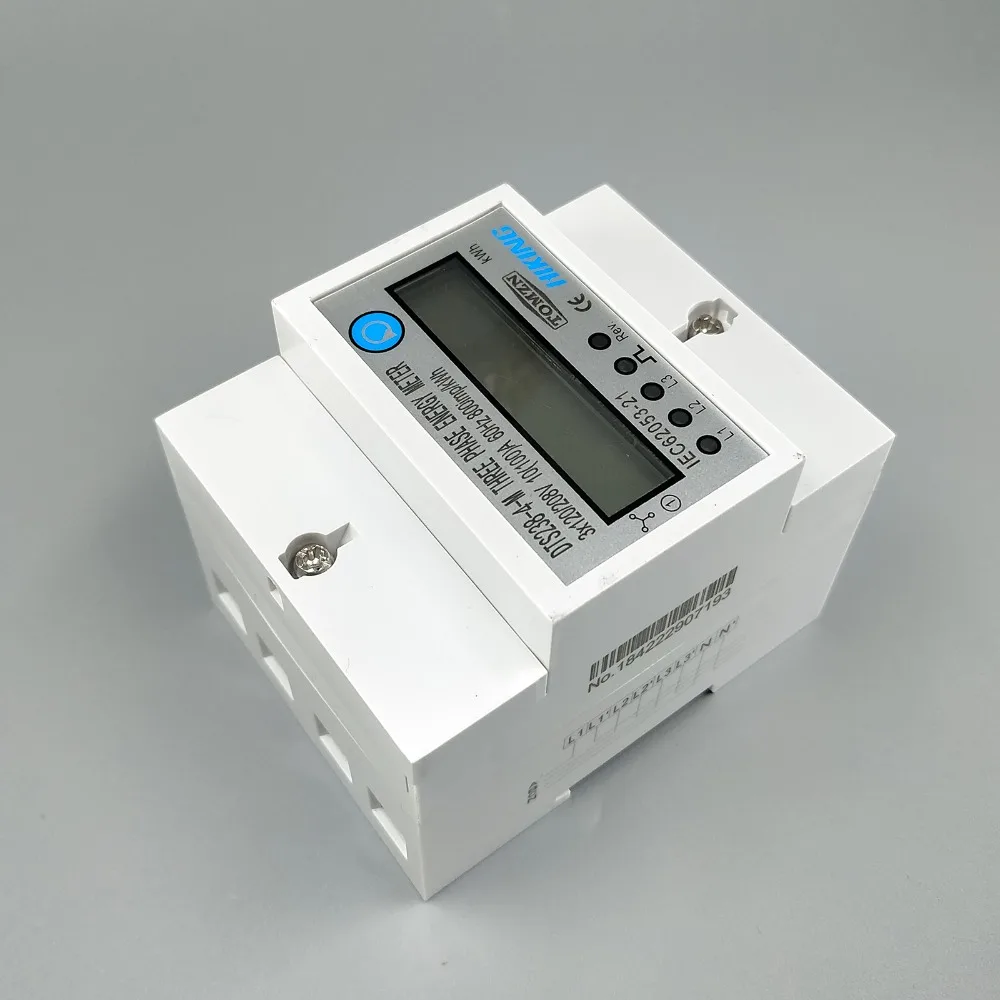

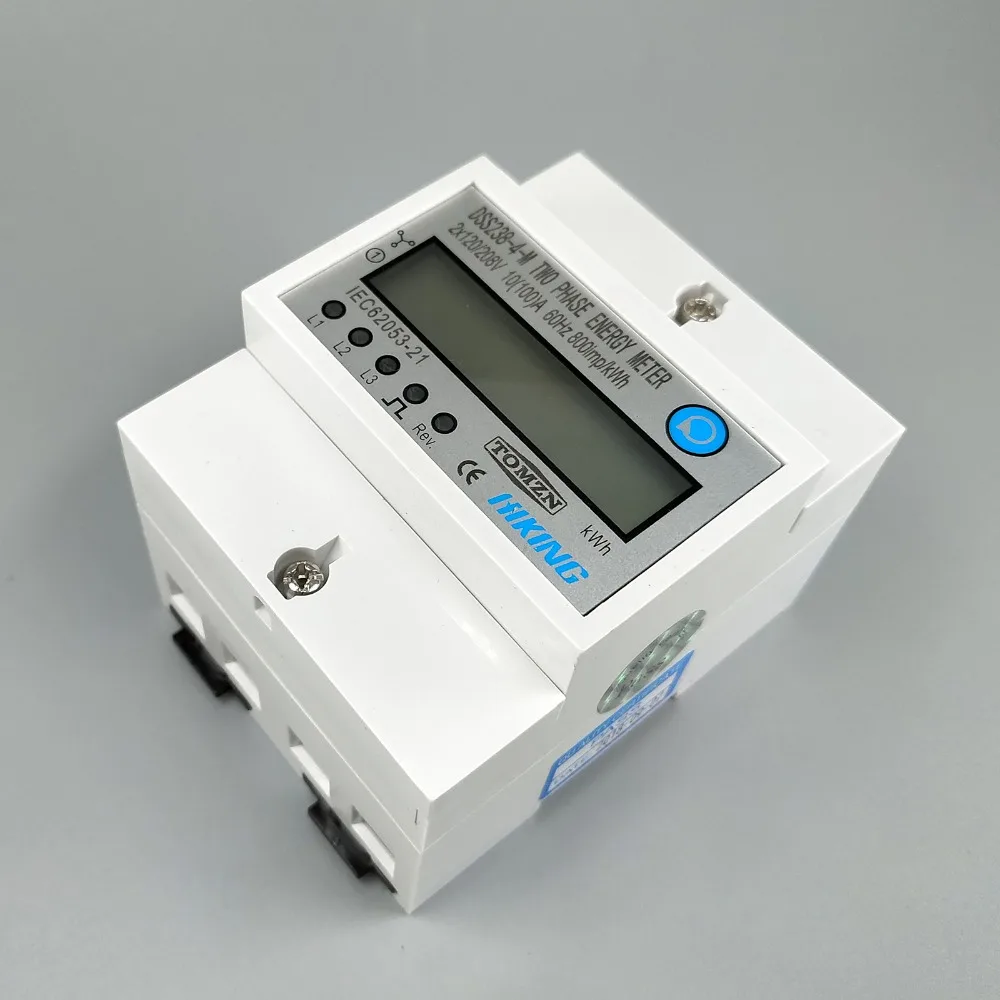

4P 10(100) трехфазный счетчик энергии на din рейке кВт/ч ватт час Din рейка ЖК дисплей

4P 10(100) трехфазный счетчик энергии на din рейке кВт/ч ватт час Din рейка ЖК дисплей

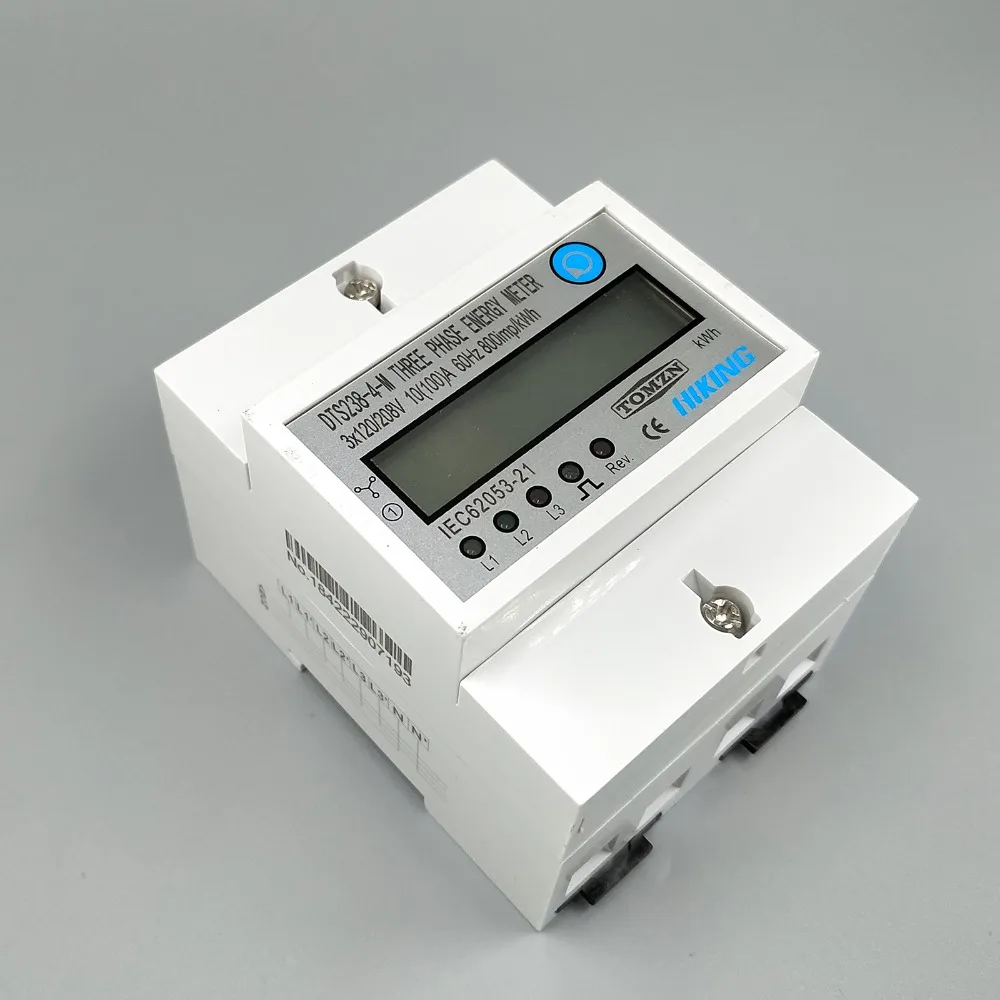

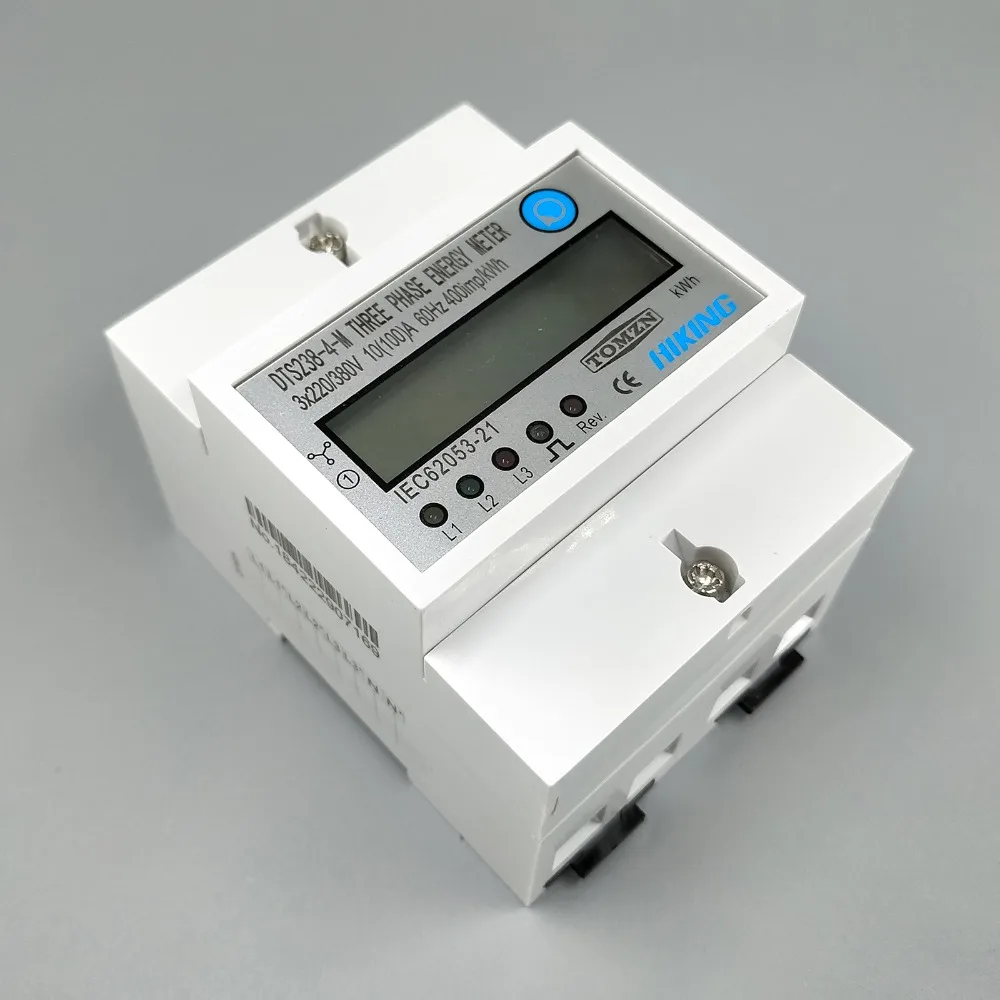

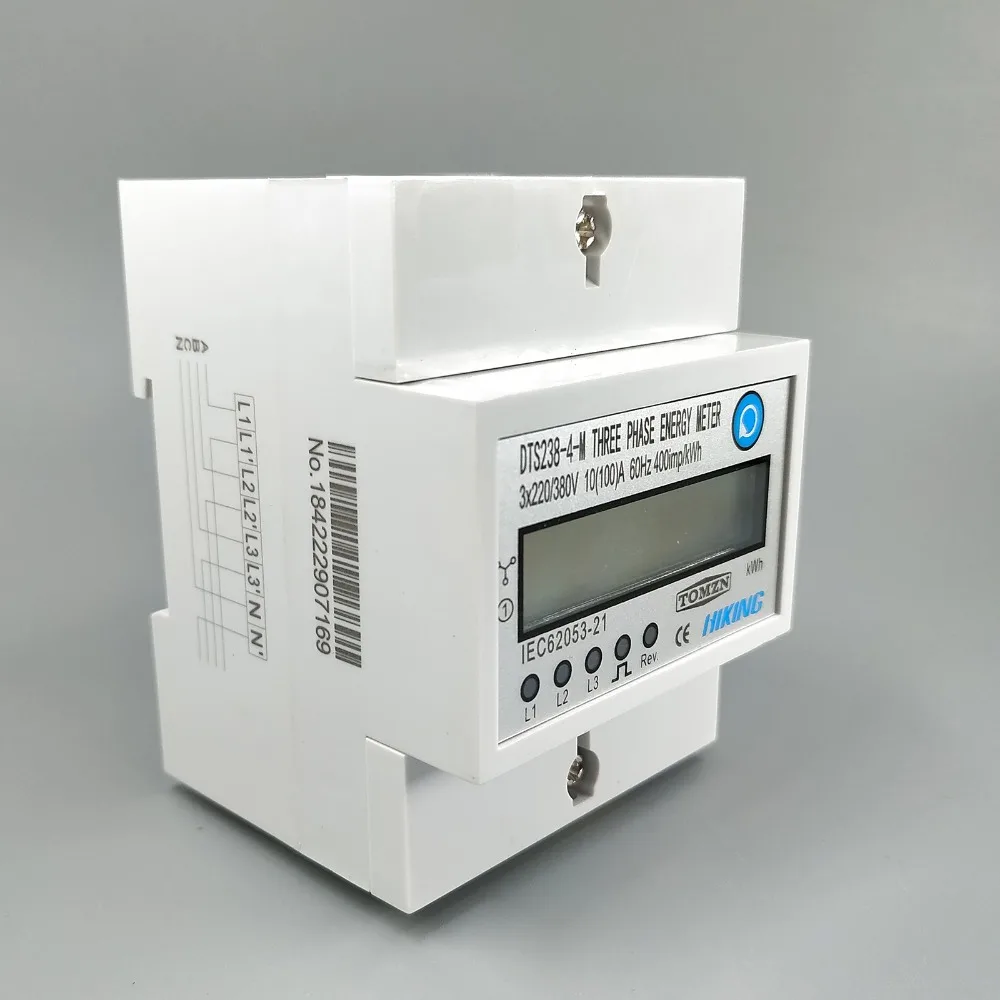

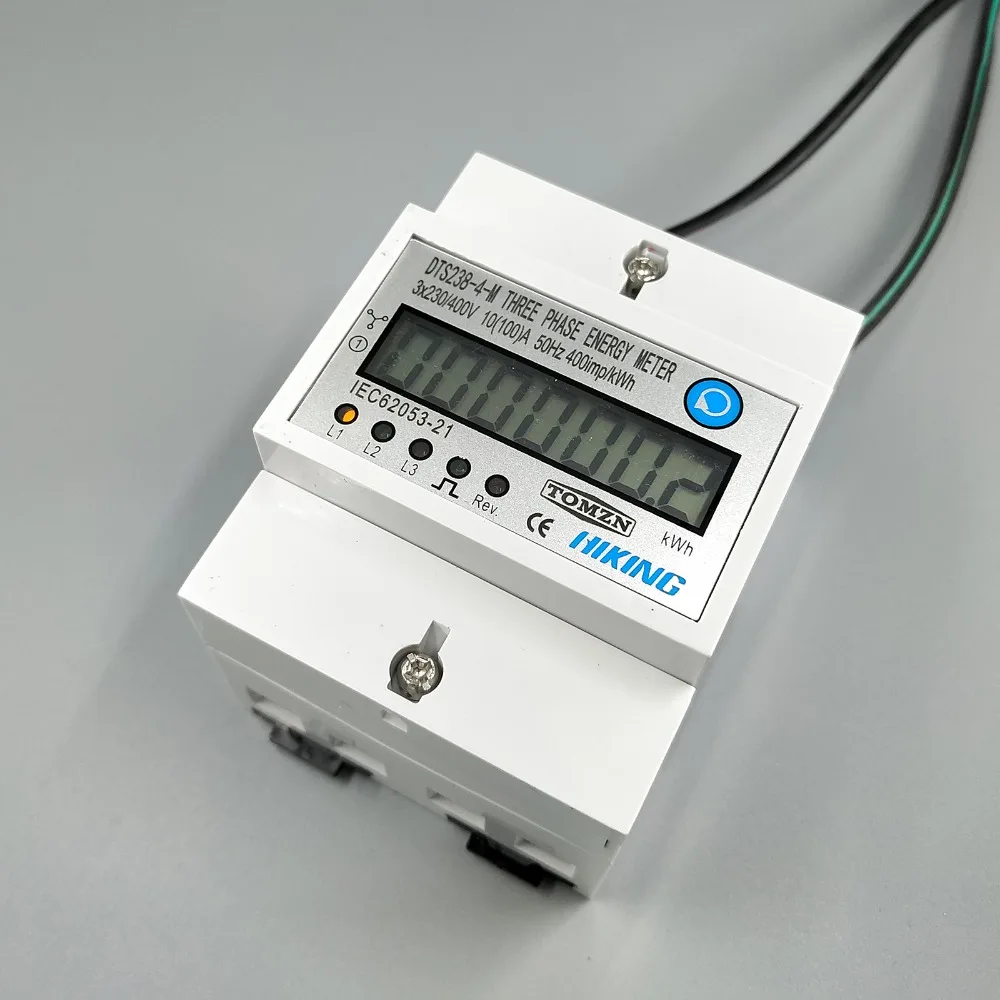

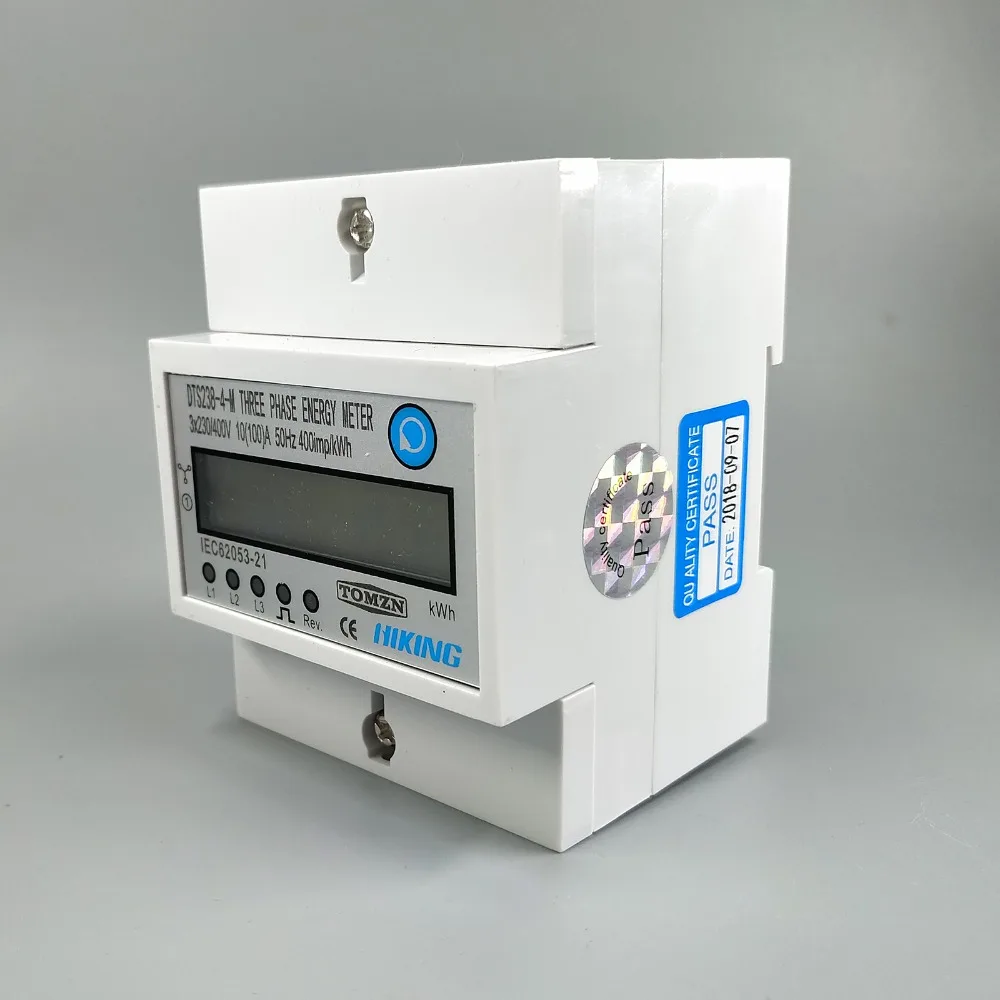

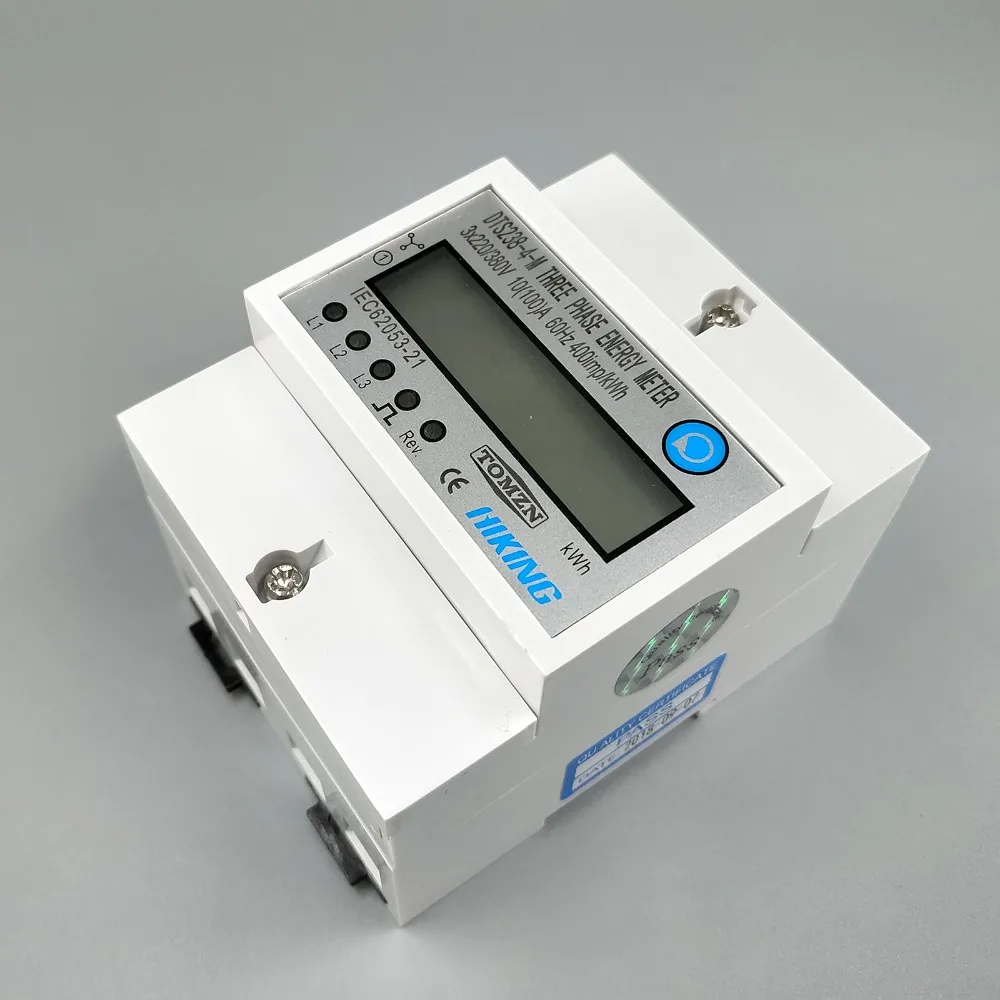

Дисплей товара:

1. Общее описание

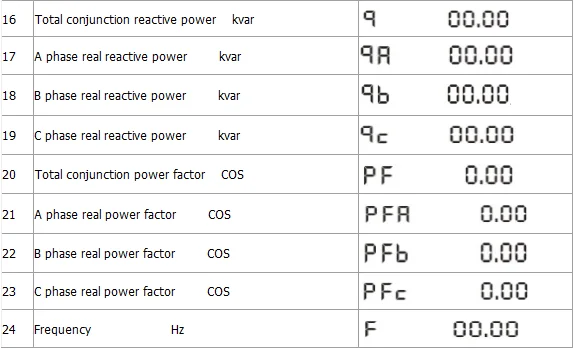

DTS238-4-M статического Трехфазная система четыре провода счетчика энергии для активной энергии Применяя передовые крупномасштабных интегральная схема IC SMT технология изготовления. Они имеют следующие особенности: двунаправленное или однонаправленный измерение энергии, с большим числом значений напряжения, с защитой от вскрытия, высокая точность и надежность, большой перегрузки, низкий уровень собственного потребления, малый объем, светильник вес! Измеритель может также отображать трехфазный ток R.M.S, напряжение, активная мощность, реактивная мощность, электрофабрика, частоту и интервал активной энергии.

Измеритель должен быть установлен в подходящей среде с диапазоном температур окружающей среды от-25 ° ~ + 55 °, относительная влажность менее 75% и ограничения температуры между-40 ° ~ + 70 °.

Может иметь разный метраж, изготавливается в соответствии с международный стандарт IEC62052-11 на электро-измерительное оборудование (переменный ток) Общие требования тестов и условий испытаний» и IEC62053-21 на Static метров для активной энергии (классы 1 и 2)”.

2. Спецификация и технические параметры

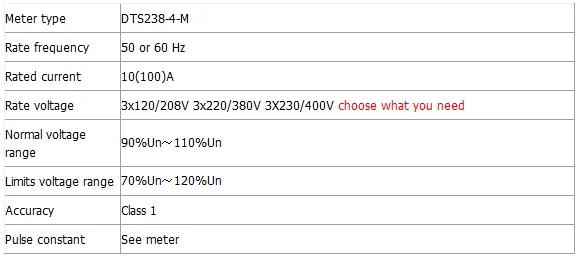

2,1 Параметры

2,2 технические параметры

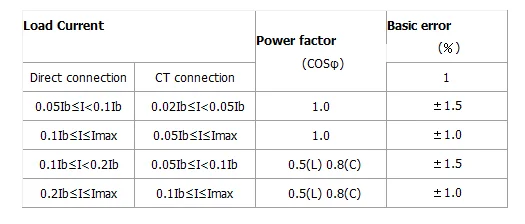

2.2.1 основные толерантность

2.2.2 собственного потребления

Ток цепи меньше 1,5 ва

Цепь напряжения составляет менее 2 Вт/10 ВА

2.2.3 пусковой ток

Под номинальным напряжением, номинальной частотой и коΦ = 1, счетчик должен начать и продолжать записываться при применении 0.2% дюйма (если используется CT) или 0.4% Ib.

2.2.4 защита от ползучести

Счетчик Работает с противоскользящей логической схемой. Когда 115% Un подключен к измерителю, и цепь тока разрезана, измеритель не должен создавать более одного импульса в течение определенного времени

2,2.5 Средний срок службы

Измеритель используется для не менее 10 лет при нормальной эксплуатации, указанная в этом руководстве

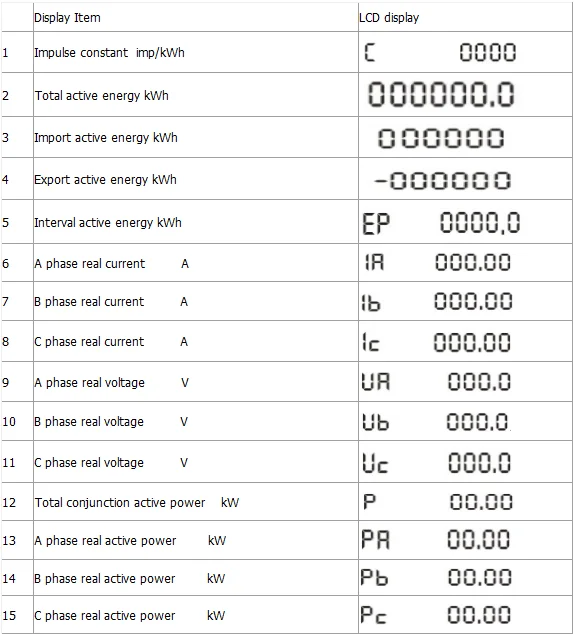

226 ЖК-дисплея: 6 + 1 (9999,9 кВт/ч)

3. Основные особенности

3,1 измерительный положительный и отрицательный активной энергии с негативной энергии накопили в позитивной энергией.

3,2 с тремя светодиодный для того, чтобы показать на включение/выключение состояния питания на три этапа.

3,3 измерения активной энергии без калибровки под длинный срок эксплуатации

3,4 внутреннее соединение тока и напряжения

3,5 высокая надежность из-за принятия высокого качества компоненты

4. Рабочие основы

Трехфазное Напряжение и ток отбираются из соответствующей цепи дискретизации и трансформируются в подходящий сигнал, который включается в интегральную схему, затем счетчик выводит импульсный сигнал в положительных измерениях, чтобы измерить мощность, чтобы управлять счетчиком шагов двигателя или ЖК-счетчиком, чтобы осуществить измерение энергии. Счетчик имеет импульсный выход энергии для тестирования с шириной импульса 80+20 мс

Схема для рабочих целей

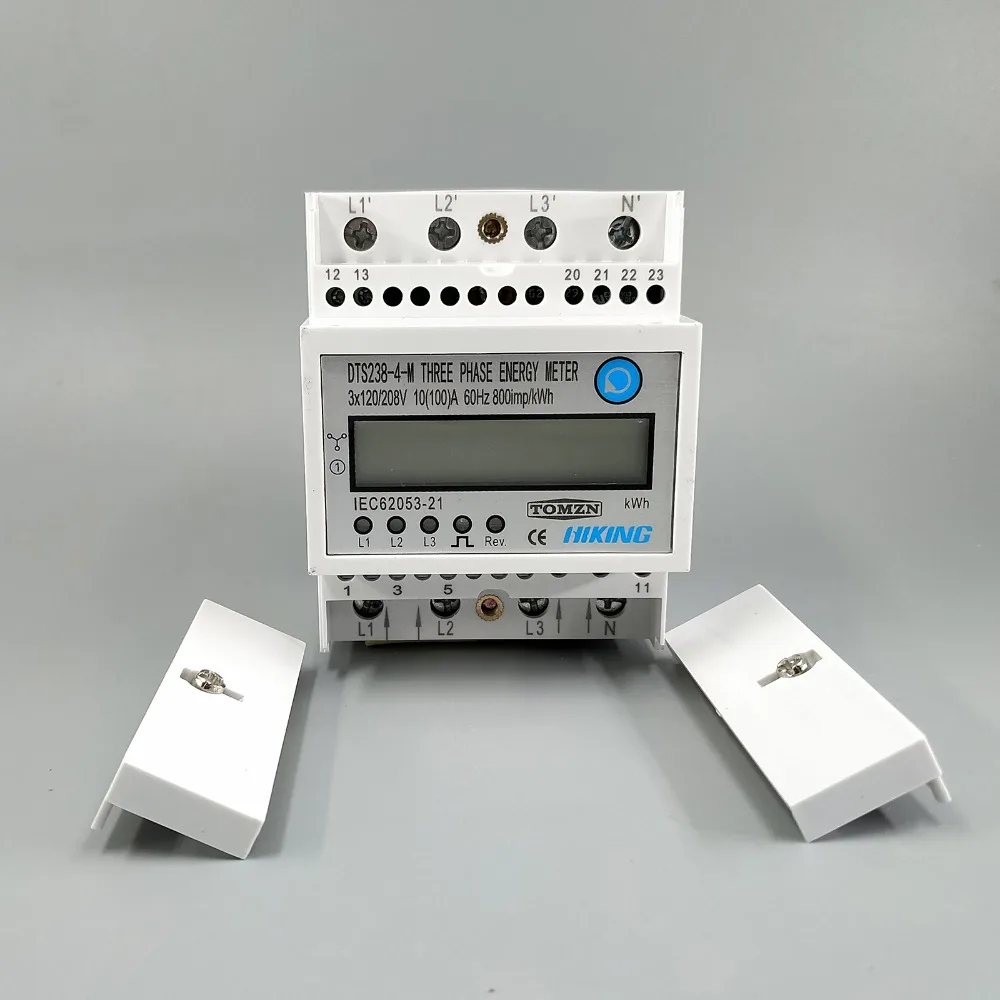

5. Структура

Счетчик состоит из измерительного основания, крышки метра, клеммного основания, клеммной крышки. На крышке и клемме есть свинцовое уплотнение. Специальный винт используется для фиксации клеммной крышки, на которой может быть установлен свинцовое уплотнение

6. Применение

Вы можете использовать кнопку для пошагового отображения, она будет сбросить интервал энергии на нуль, если вы нажимаете кнопку последние 10 с.

6,1 схема подключения

Электропроводка для

3*230/400V 50Hz

3*220/380V 60Hz

3*120/208V 60Hz

(Ток провода снизу и вверх на выходе)

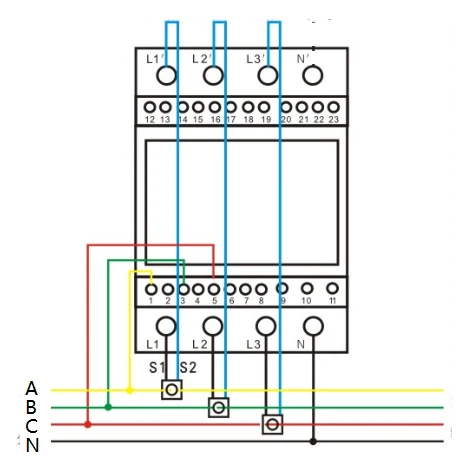

Схема подключения входного типа трансформатора

Примечания: для подключения типа входного сигнала CT дисплей потребления энергии в регистр не является фактическим потреблением энергии. Фактическая мощность = дисплей питания, включенный в регистр измерения скорости X CT. К примеру, отображения мощности в реестре является 0,5 кВт и КТ 800/5A тот факт, потребляемая мощность = 0,5 кВт X 160 = 80kWh

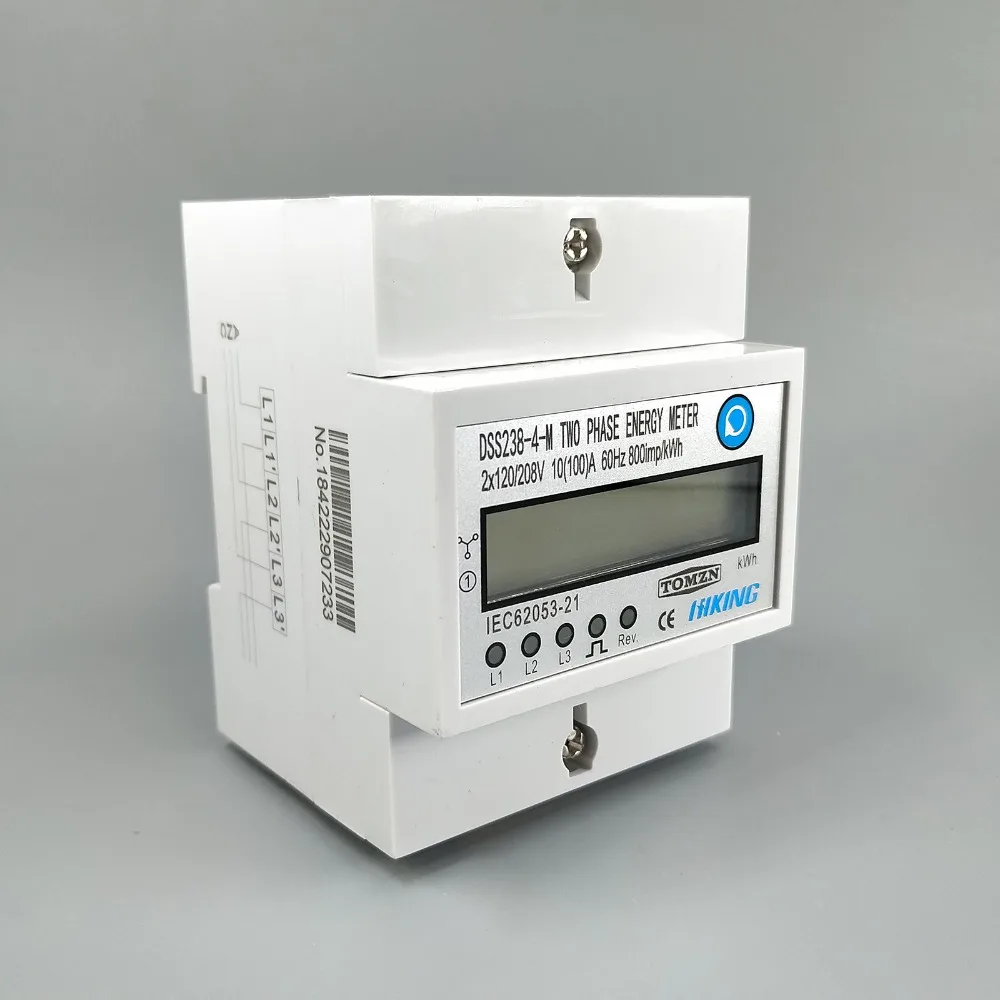

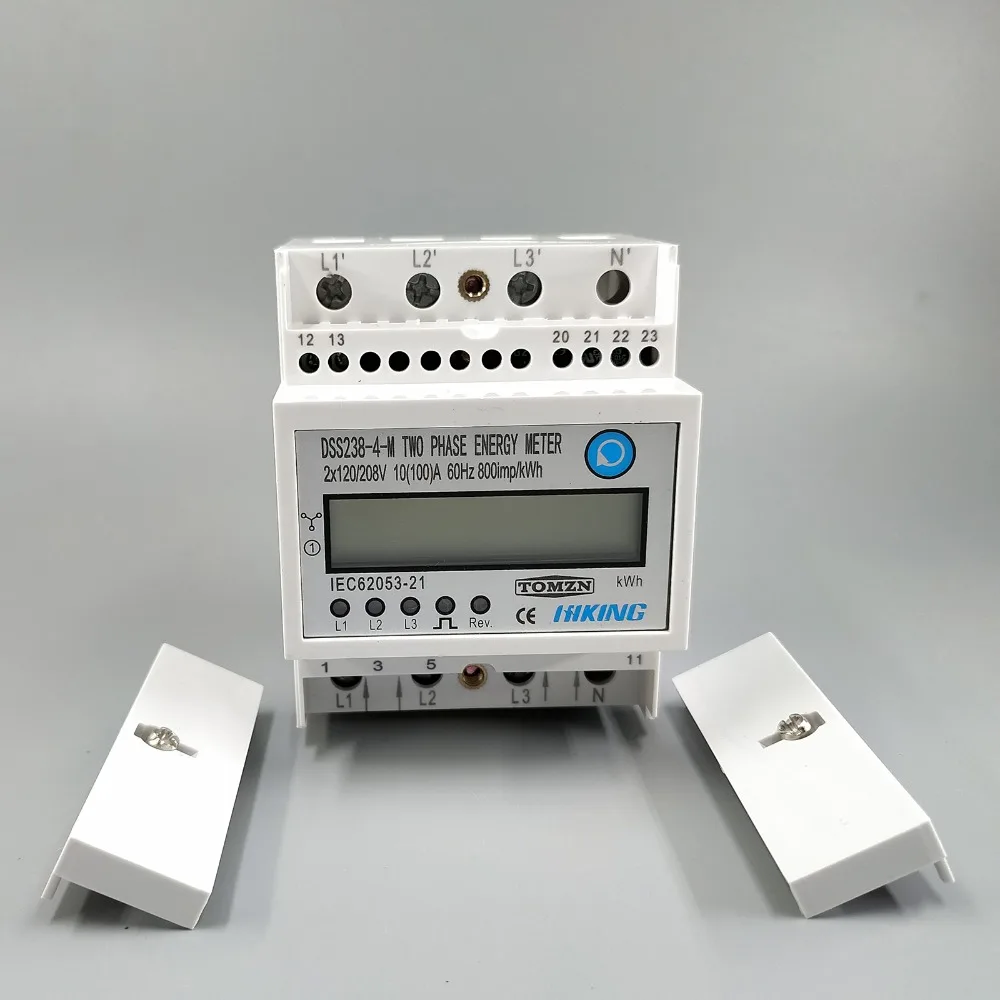

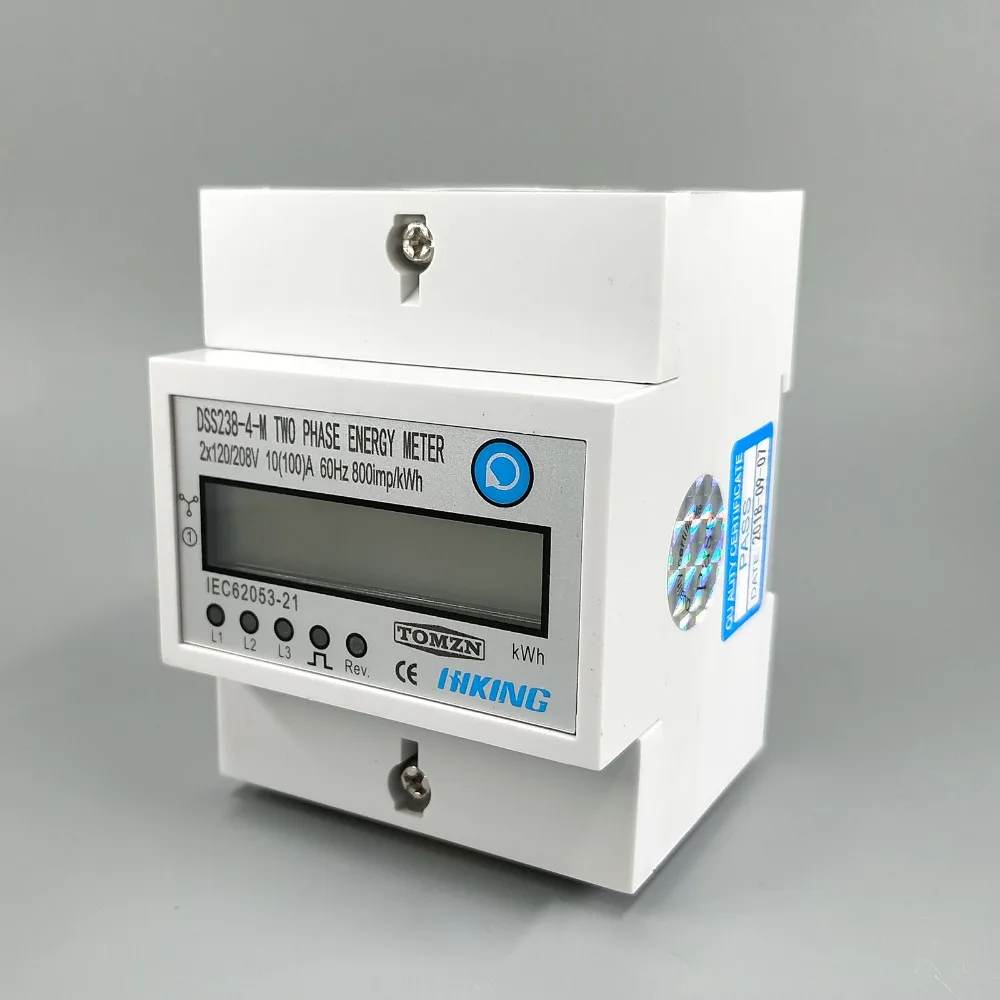

Проводка для 2*120/208 В 60 Гц

(Ток провода снизу и вверх на выходе)

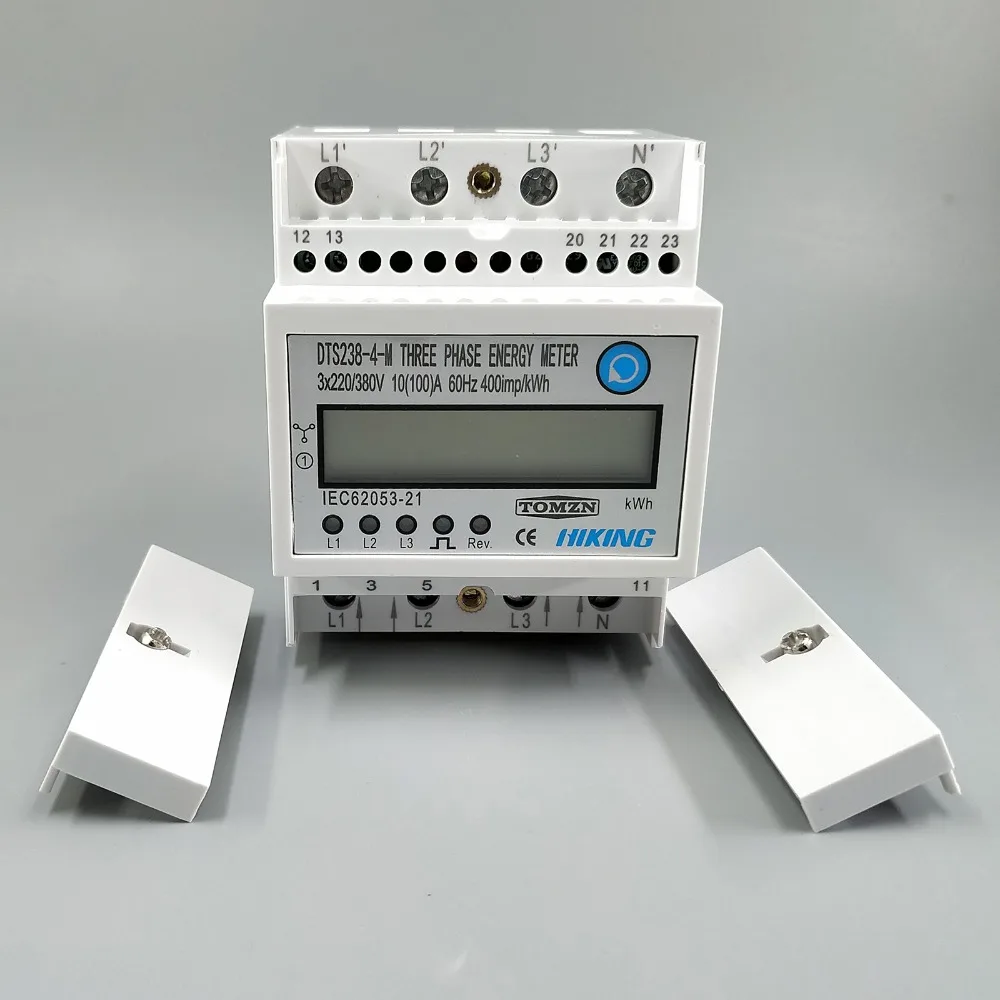

Схема подключения прямого входного типа

Фазный провод L1 A

Фазный провод L2 B

Фазный провод L3 C

N нейтральный провод

12 и 13 тестовых импульсов на выходе

6,2 Установка

Может иметь разный метраж, может быть установлен на din-рейку 35 мм

6.2.1 измеритель не может быть установлен и использован до тех пор, пока он не будет проверен и запечатан перед отправкой

6.2.2 измеритель должен быть установлен в водонепроницаемой коробке внутри или снаружи. Может иметь разный метраж,'s box должен быть закреплен на сильный и огнестойкие стены с Рекомендуемая высота около 1,8 м, там, где нет агрессивных газов.

6.2.3 измеритель должен быть установлен полностью в соответствии с схемой подключения на клеммной крышке, лучше использовать медь в качестве ведущего провода для подключения. Все винты следует затянуть.

6.2.4 схема для измерения установки

7. Транспортировка и хранение

7,1 при транспортировке и распаковке изделия должны быть усилены.

7,2 продукты должны храниться в оригинальной посылка и хранится в месте с температуру в диапазоне от-40 ° ~ + 70 °, относительная влажность менее 75% и агрессивных газов.

7,3 В складе, счетчик должен быть установлен на полке, когда он находится в наличии, не должно быть более 7 коробок, свернутых в вертикальном положении. Упакованные в единицу метры не могут быть сброшены с помощью более 5 метров по вертикали.

8. Гарантийный срок

В течение 24 месяцев с дня продажи и при условии, что пользователь работает правильно в соответствии с требованием руководства пользователя, если счетчик не достигает его технические характеристики. Он может быть заменены или отремонтированы в свободной f зарядка от завода-изготовителя.

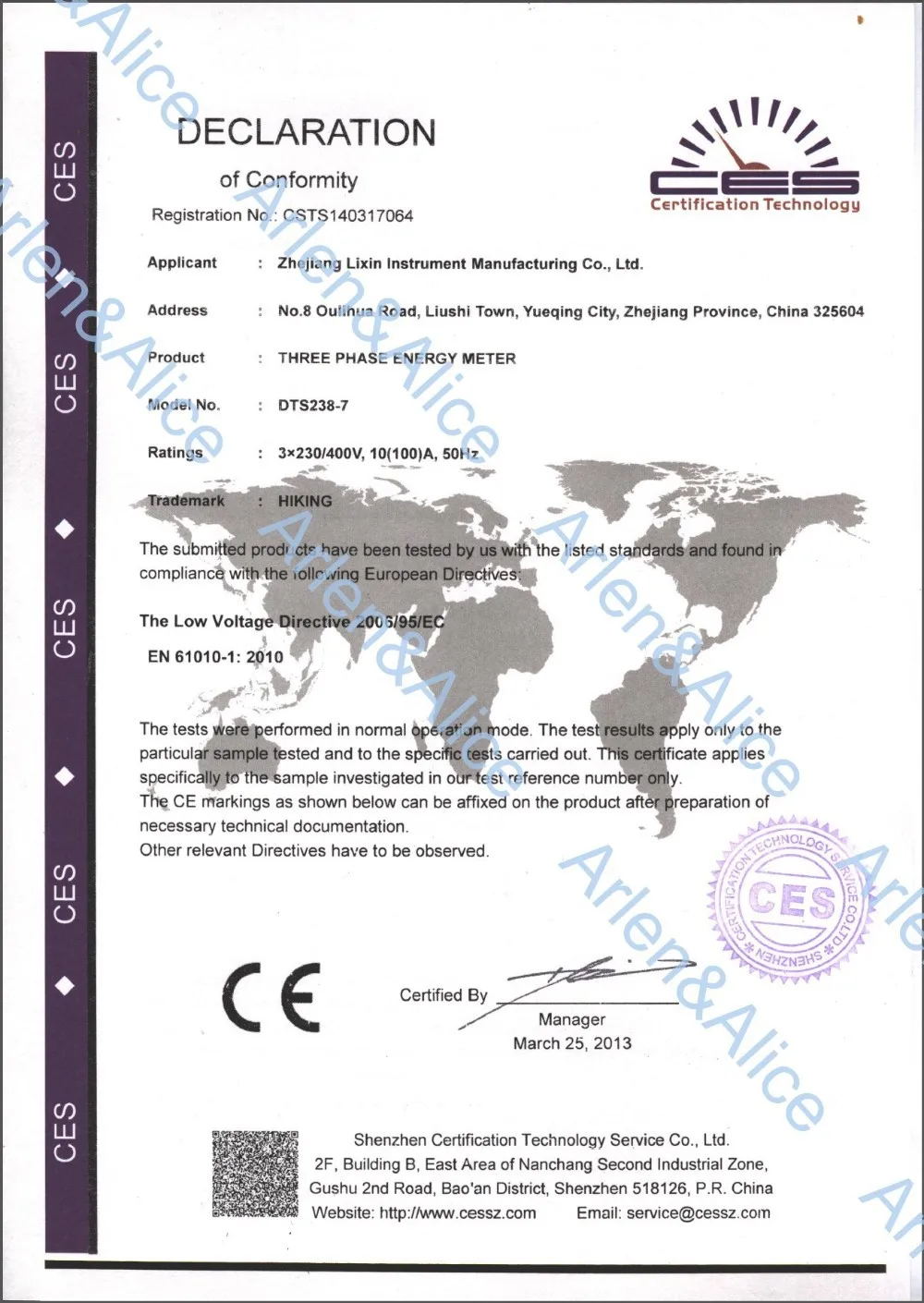

CE EMC

CE LVD растущий свет

По ограничению на использование опасных материалов в производстве
