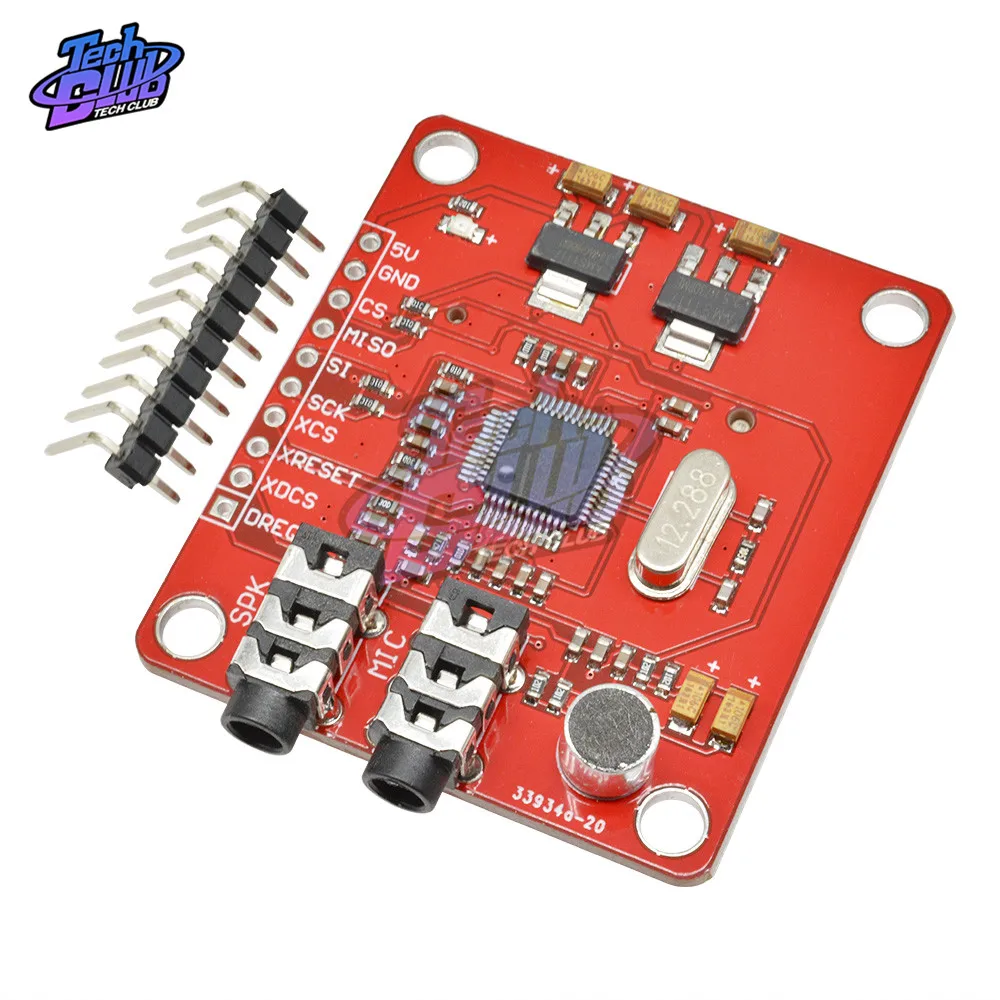

Стерео аудио mp3-плеер VS1053 VS1053B щит для декодирования записей макетная плата

Стерео аудио mp3-плеер VS1053 VS1053B щит для декодирования записей макетная плата

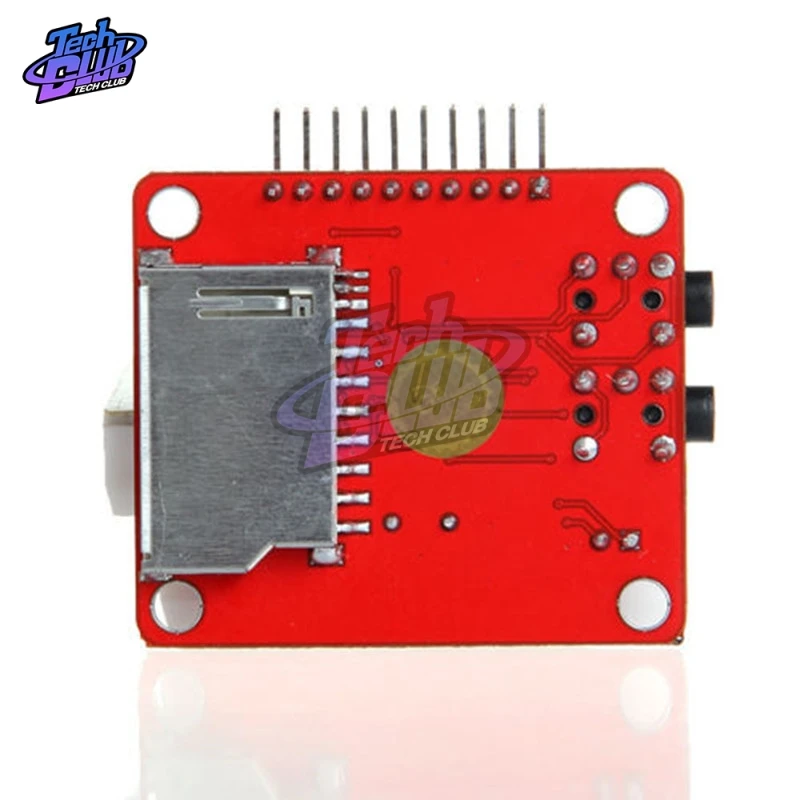

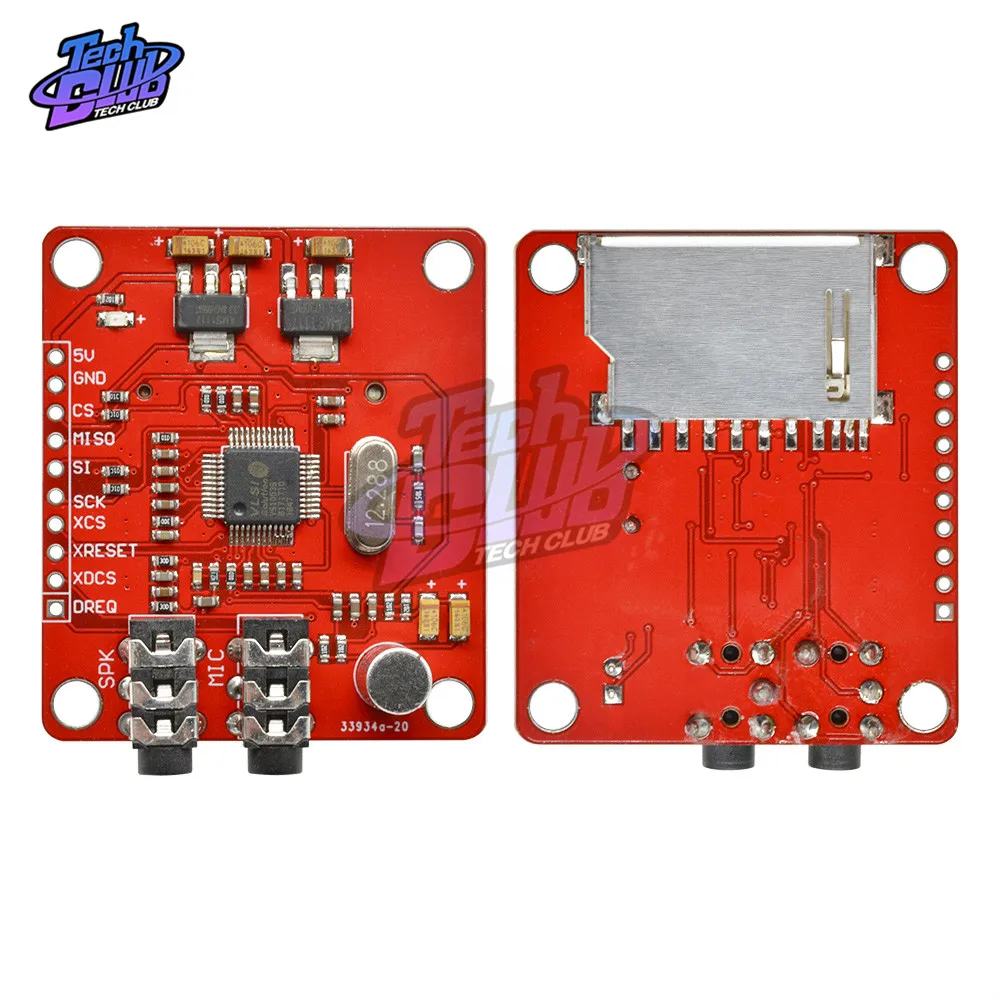

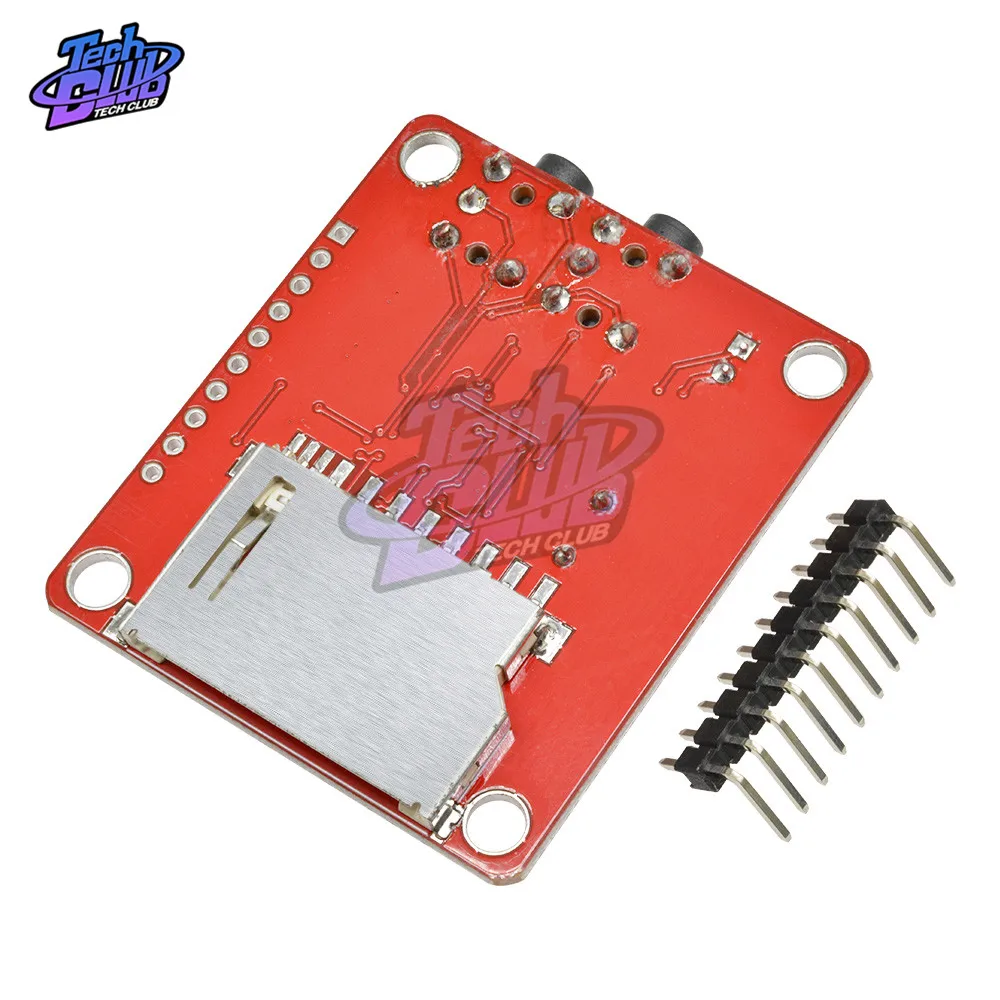

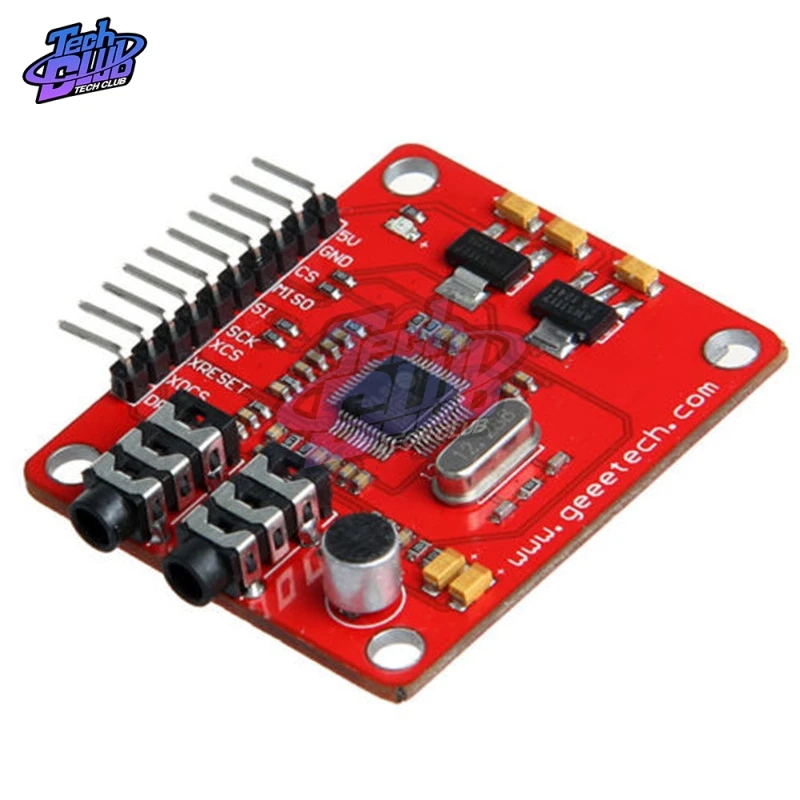

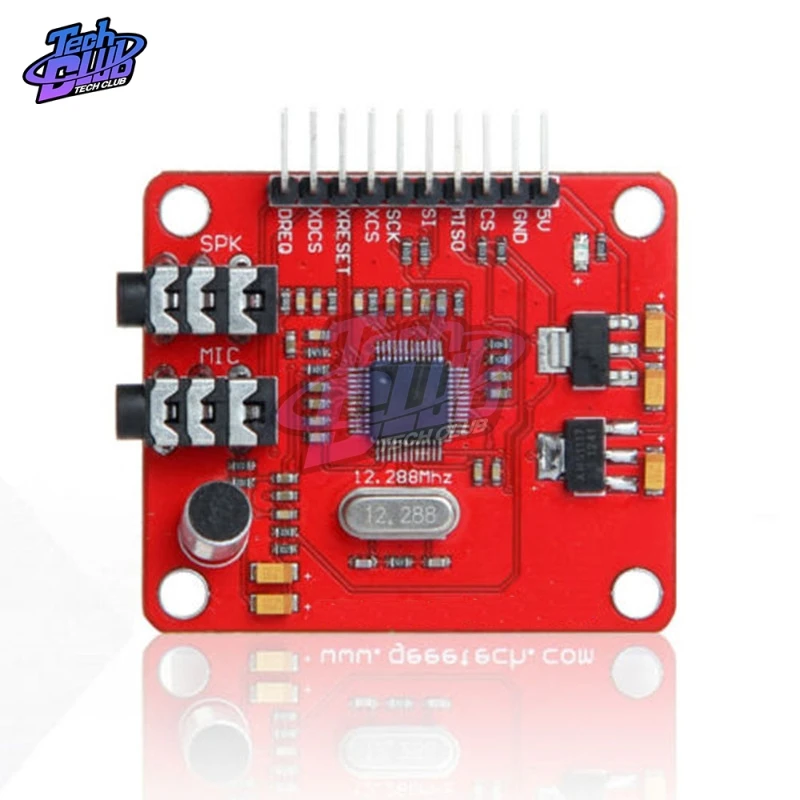

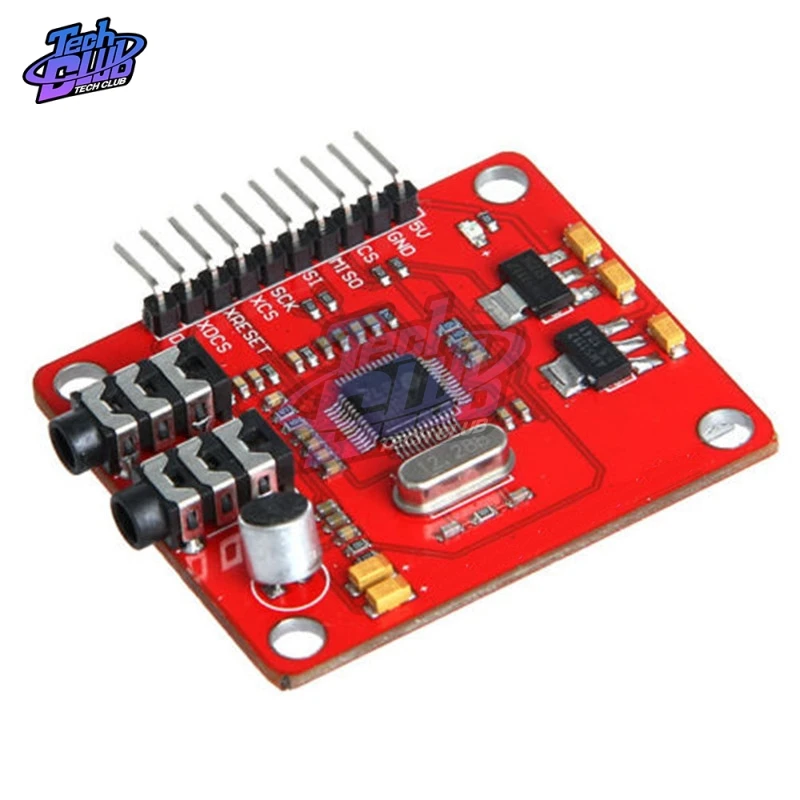

Эта крошечная доска разработана на основе VS1053B. VS1053 является универсальным MP3 кодеком, который способен декодировать различные музыкальные форматы, в том числе Ogg Vorbis/MP3/AAC/WMA/MIDI аудио. Для лучшего прослушивания наушников VS1053 включает в себя пространственную обработку наушников, которая точно имитирует звук комнаты со стереодинамиками. В дополнение к возможности декодирования всех основных форматов VS1053 способен записывать файлы Ogg Vobis. С слотом для sd-карты на другой стороне платы, вы можете воспроизводить mp3 файлы с sd-карты с помощью этого прорыва. Его легко сбросить в ваш проект или сделать mp3-плеер с помощью вашего Arduino или другого микроконтроллера. ОсобенностиМожет воспроизводить различные музыкальные форматы, поддержка OGG кодирования записи в реальном времениИнтерфейс SPI, управляемые сигнальные линии высвечиваютсяНаушники и стерео выходМикрофон для записиВходной интерфейс line_in Индикатор питания3,3 V и 2,8 V от ldo-чипа AMS-1117 на борту, обеспечивает до 800mA токОдин источник питания: + 5 В постоянного токаКристалл 12,288 МГцСлот для sd-карты Декодирует форматы Ogg VorbisMP3 = MPEG 1 & 2 аудио слой III (CBR + VBR + ABR)MP1 и MP2 = MPEG 1 и 2 аудио слоя I и II опциональноMPEG4 / 2 AAC-LC(+ PNS), HE-AAC v2 (уровень 3) (SBR + PS)WMA4.0/4,1/7/8/9 все профили (5-384 кбит/с)FLAC lossless audio с плагином программного обеспечения (до 24 бит, 48 кГц)WAV (PCM + IMA ADPCM)Общий MIDI формат 1 / SP-MIDI 0Кодирует форматы от mic/line Ogg Vorbis с плагином программного обеспеченияIMA ADPCM16 бит PCM ПрименениеВот руководство, которое показывает вам, как подключить VS1053 breakout к Arduino Uno и воспроизводить mp3, хранящиеся в вашей sd-карте.
