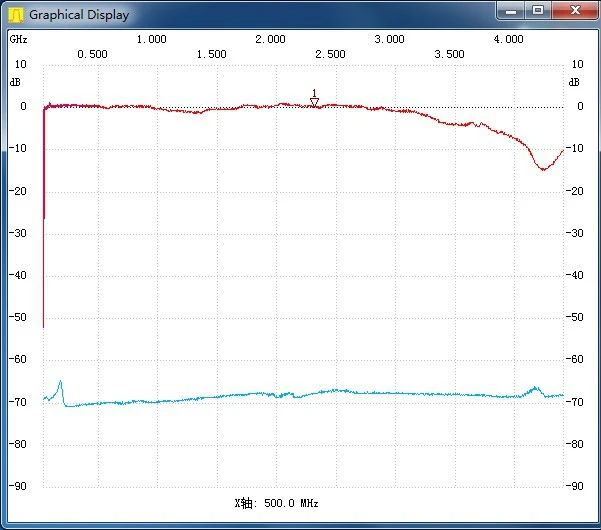

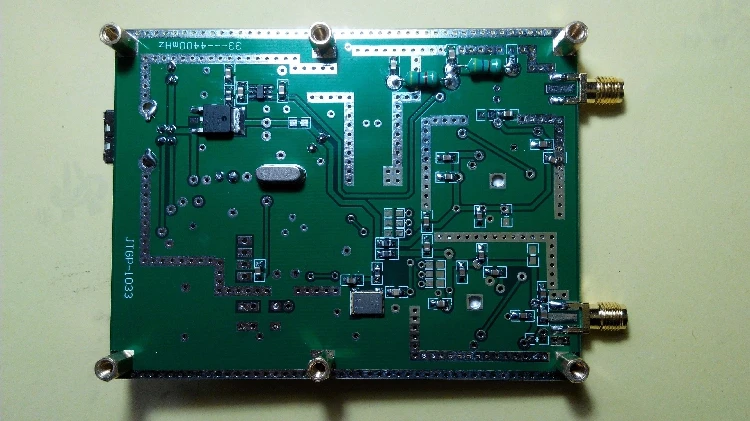

Простой спектр Snalyzer D6 ADF4351 33M 4400mH (источник отслеживания T.G.) V2.032 генератор

---

Описание продукта:

Почему мы должны принести источник отслеживания: нормальный шум обычного инструмента (узкополосный приемник) может достигать-130dBm, С несколькими ваттами белого источника шума-50dbm точечный Частотный шум может достичь цели измерения полосы пропускания, Любительский самодельный уровень шума простого спектра (Принадлежность к широкополосному приемнику) достигает-60 дБм. Измерение типа полосы пропускания требует динамического отношения журнал не менее 60 дБ. Необходимо соответствовать источнику отслеживания. В конце концов, выход отслеживания имеет точечную частоту 0dbm или более.

Существует два основных вида применения:

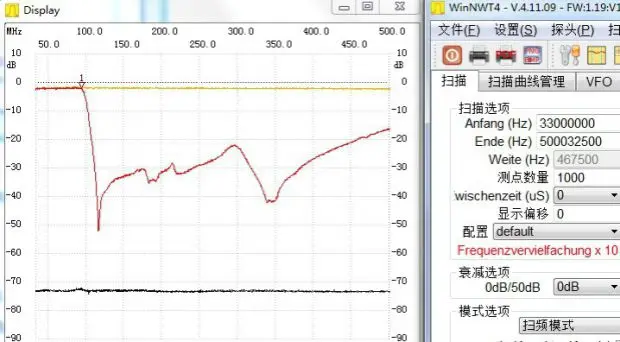

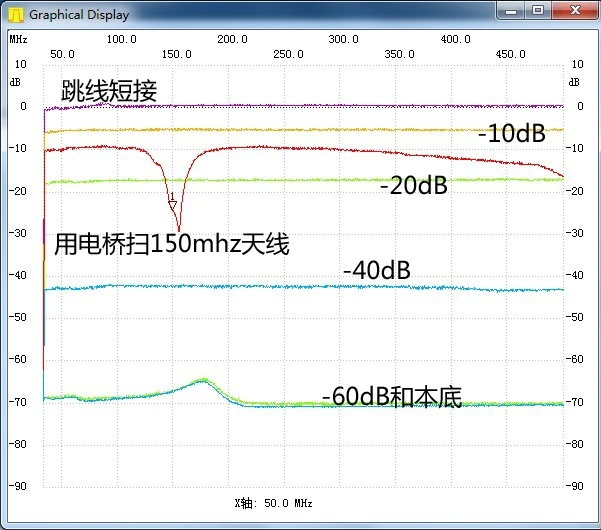

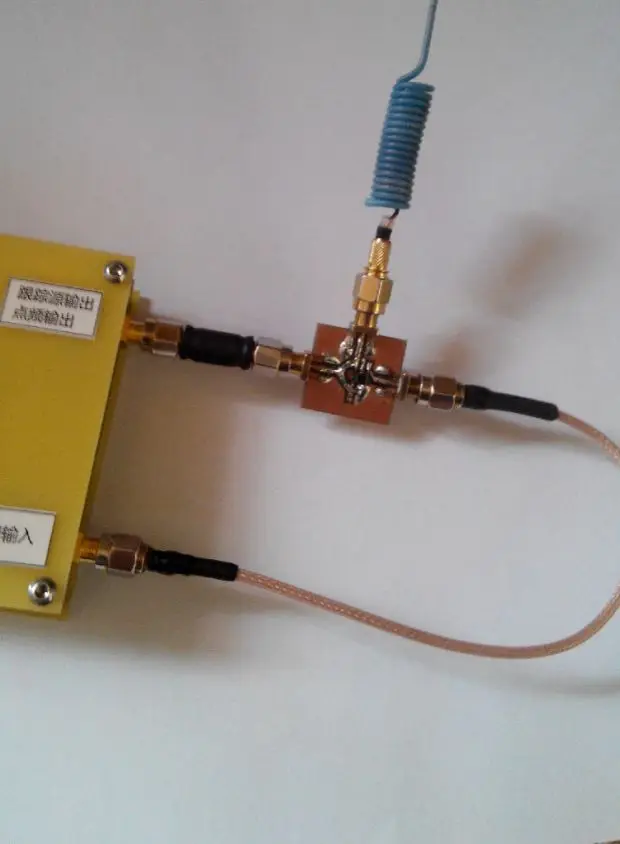

1. DDS является ядром уборочной машины плюс небольшая пластина для измерения LC. Высокочастотные параметры LC измеряются линией развертки, включая высокочастотную диэлектрическую потерю конденсатора, значение Q и паразитарную емкость индуктора, И значение Q петли LC. Индуктивность и емкость; Десятки МГц, если путь для максимальной рабочей частоты. 2. PLL является ядром с простым спектром TG плюс мост. Это также S21 (дБ) пути переменного тока, измеренного линией развертки, И общее состояние сетевого порта цепи S11 измеряется мостом (главным образом измеряя антенну); Высокочастотный путь нескольких десятков МГц и более. Отношение между высокочастотным s-параметром и круговым графиком примерно Введено: сетевой трансмиссионный s-параметр указывает на три значения, коэффициент мощности (дБ) входного и выходного порта, отношение падающей волны к отраженной амплитуде волны (Mag) и падающей волны порта. Разница фазы (Ang) отраженных волн; Это основные параметры анализа. Диаграмма круга получена из параметра S. Основной результат-коэффициент отражения и Фаза постоянного волнового соотношения (VSWR), который может быть изменен путем ручного расчета и моделирования программного обеспечения. Например, параметр S11 фактически является коэффициентом отражения входного порта. Коэффициент волн-это другой способ отображения коэффициента отражения. JTGP-1033 простой спектр (с микрогенератором), простой источник сигнала V2.02 Атрибут: радиочастотный инструмент для анализа домена Интерфейс: usb Мощность Блок питания: usb Ток в режиме ожидания: ≤ 100 мА Ток развертки: ≤ 350мА Ширина полосы пропускания: 33 МГц --- 4400 МГц Включите выходную полосу пропускания источника отслеживания 33 МГц --- 3000 МГц Шаг развертки: ≥ 33 ~ 68,75 МГц/125 Гц, 68,75 ~ 137,5 МГц/250 Гц, 137,5 ~ 275 МГц/500 Гц, 275 ~ 550 мгц/1 кГц 550 ~ 1100 МГц/2 кГц, 1100 ~ 2200 МГц/4 кГц, 2200 ~ 4400 МГц/8 кГц, Скорость развертки: ≥ 800 точек/сек Коэффициент динамического бревна: > 50 дБ Точечная частота или Выходная мощность: & asymp;0 dBm Обнаружение входного сигнала: ≤ 10 дБм Фон: и asymp; -60dBm Программное обеспечение, используемое на стороне компьютера: версия NWT4.11.09 Операционная система компьютера: winxp, win732, win764 (некоторые установки могут быть использованы, некоторые не могут, причина еще не была обнаружена, невероятная) Использование: частотно-Частотный анализ характеристик двухпортовой сети РЧ-схем. Анализ частотно-частотных характеристик является основой для исследований и разработок, отладки и обслуживания РЧ-схем. Анализатор спектра широко известен как РЧ-мультиметр.   Упаковка:

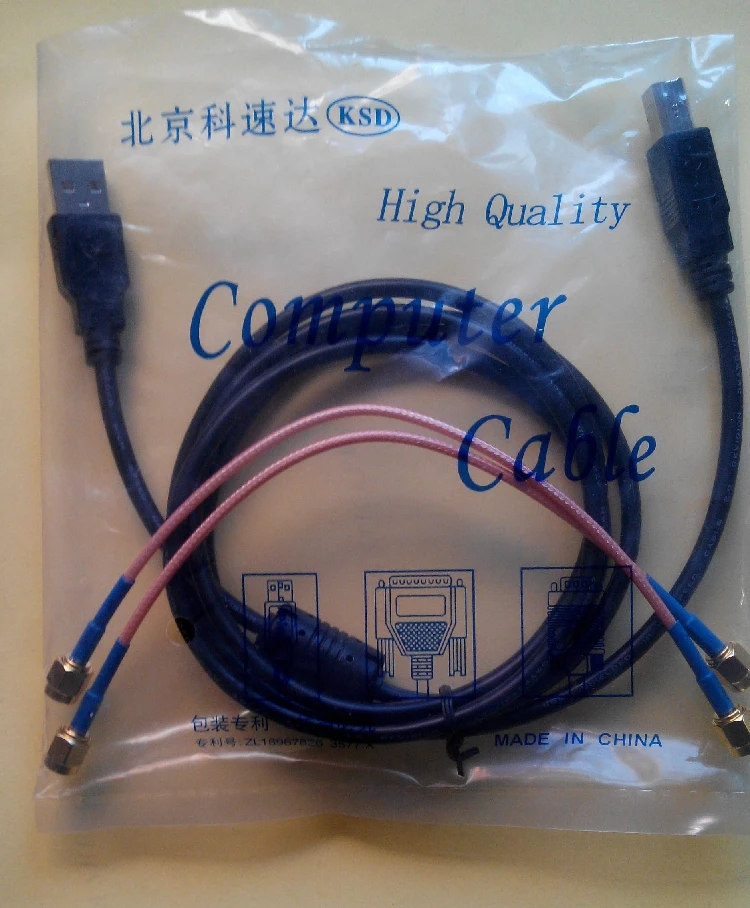

1 шт. + USB кабель * 1 + SMA кабель (20 см) * 2
