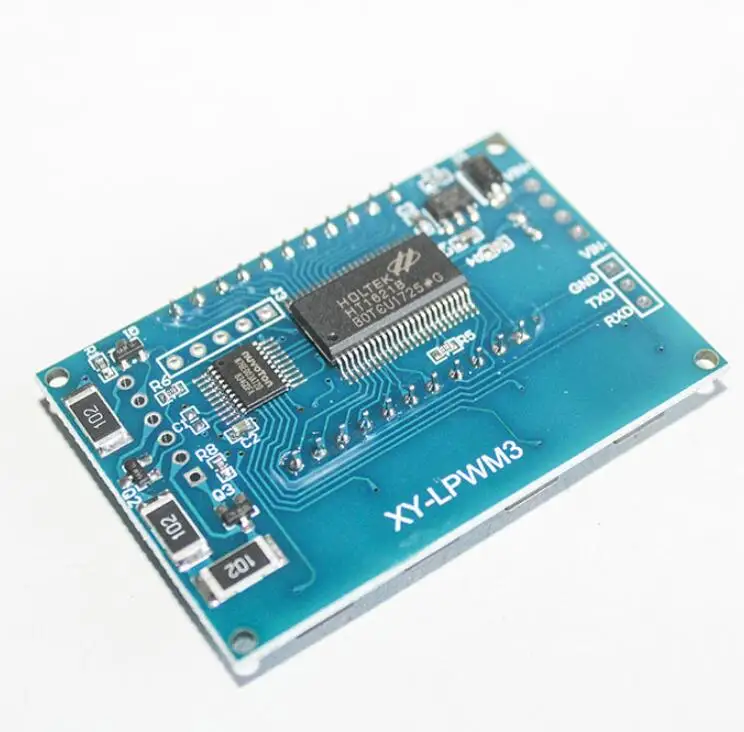

Генератор сигналов 1 Гц-150 кГц ШИМ-импульсная частота рабочий цикл регулируемый

Генератор сигналов 1 Гц-150 кГц ШИМ-импульсная частота рабочий цикл регулируемый

Описание: WM выход, широкий диапазон частот, рабочий цикл регулируется независимо
Частота делится на четыре диапазона, автоматическое переключение 1.XXX (без десятичной точки): Минимальный блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц 2.X.XX (Десятичная точка находится в сотне мест) 0,01 кГц, диапазона значений является 1,00 кГц ~ 9,99 кГц 3 X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц: диапазона значений 10,0 кГц ~ 999 кГц 4.X.X.X (Десятичная точка находится в десяти ста месте): минимальная единица измерения-1 кГц: диапазон значений-1 кГц ~ 150 кГц

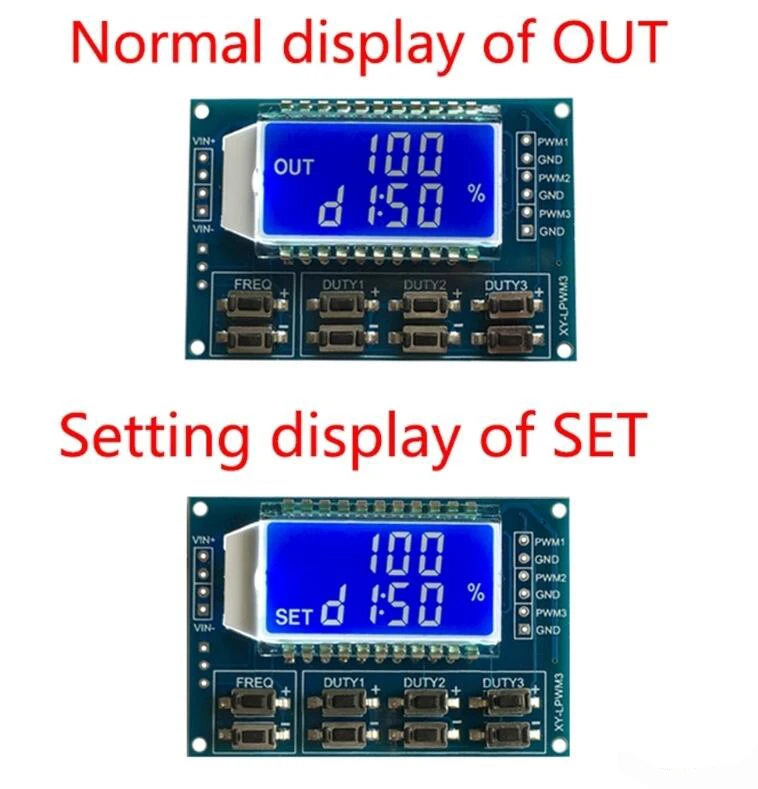

Частотный дисплей:
100 указывает на PWM выход 100 Гц импульса
101 показывает PWM выход 1,01 K импульса
54,1 показывает PWM выход 54,1 кГц импульса
1.2.4 показывает PWM выходной Пульс 124 кГц
Значения рабочего цикла колеблются от 0 до 100%, где 100% выражено в %.
Все параметры настройки, сохранение выключения питания Характеристика:

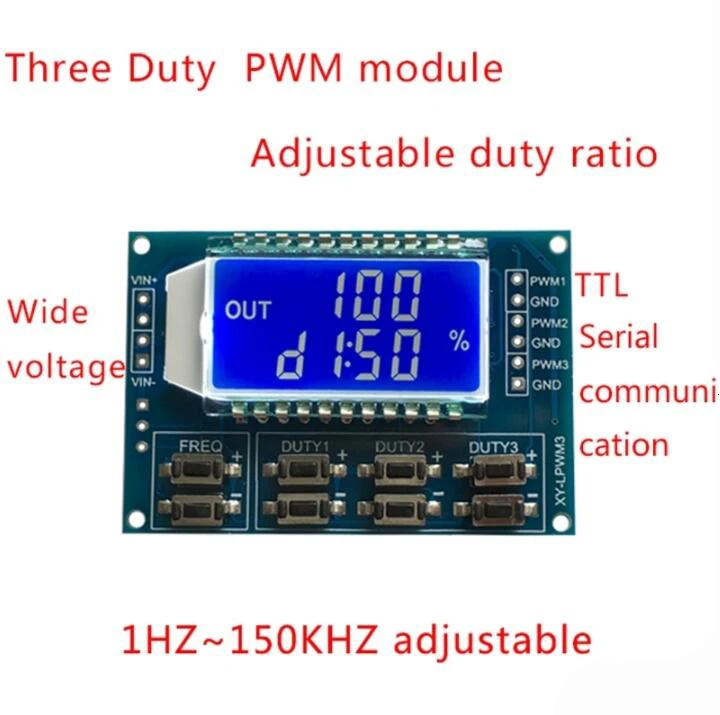

1>. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;

2>. Широкий диапазон частот, высокая точность;

3>. Серийное общение, TTL уровень

Параметры:

1>. Рабочее напряжение: 3,3 ~ 30V;

2>. Частотный диапазон: 1 Гц ~ 150 кГц;

3>. Точность частоты: точность в каждом диапазоне составляет около 2%;

4>. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;

5>. Выходная Амплитуда: амплитуда ШИМ равна напряжению питания;

6>. Температура окружающей среды: -20 ~ + 70 ℃.

Применение:

1>. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;

2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;

3>. Генерирует Регулируемый Пульс для использования MCU;

4>. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).

5>. Серийное управление (одноchip TTL уровень связи)

Стандарт связи:

9600 бит данных bps: 8

Стоп-бит: 1

Контрольная цифра: нет

Управление потоком: нет

1>. Установите частоту ШИМ

"F101": Установите частоту до 101 Гц (001 до 999)

"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)

"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)

"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)

2>. Установите рабочий цикл ШИМ

"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)

Например, D050, установите рабочий цикл PWM 50%

3>. Прочитайте заданные параметры

Отправьте строку «чтение», чтобы прочитать заданные параметры.

Набор успешно возвращается: вниз;

Не удалось вернуть установку: осень.

Посылка включает в себя:

1 шт * генератор сигналов PWM частота импульсов рабочий цикл регулируемый модуль ЖК-дисплей Дисплей 1Hz-150Khz 3,3 V-30V PWM плата Модуль гибкий кабель
