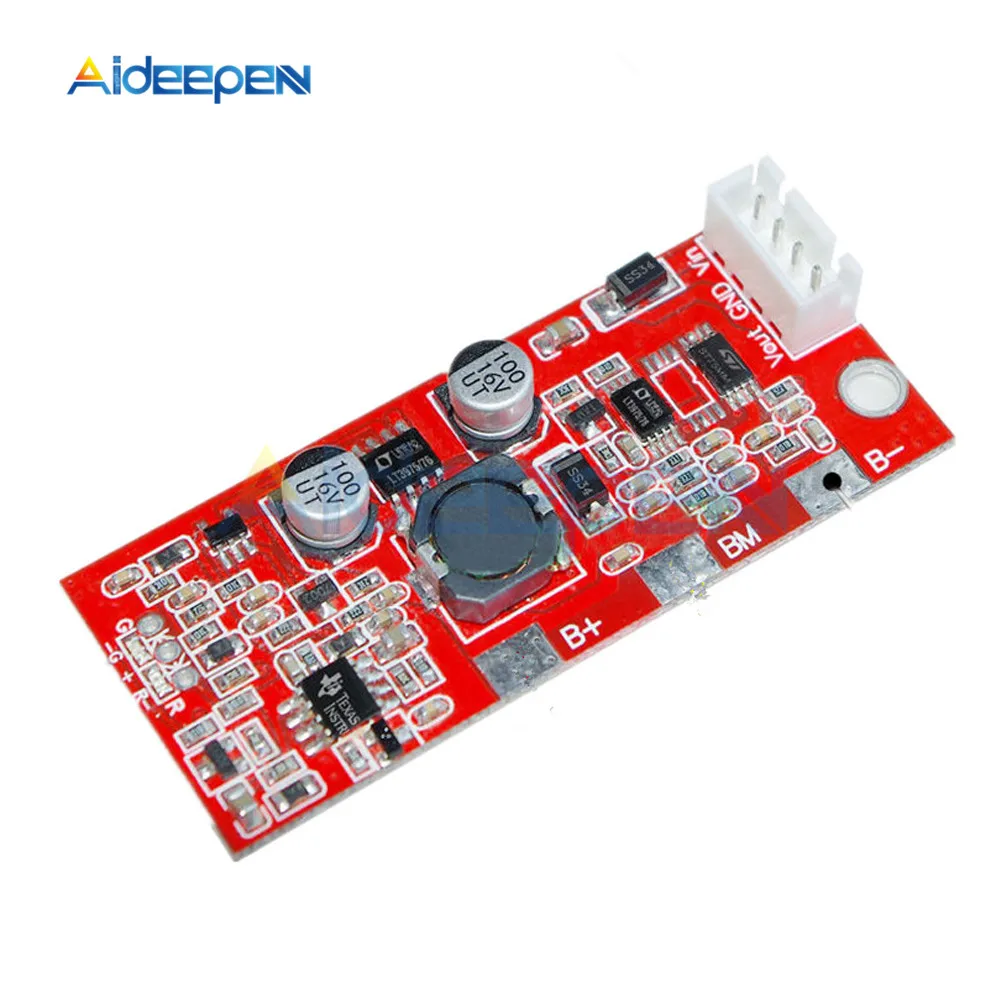

DC 2 S серии 3 7 в 9 15 1A упаковки 18650 литиевая спутная интеллектуальная защита для

---

Описание:

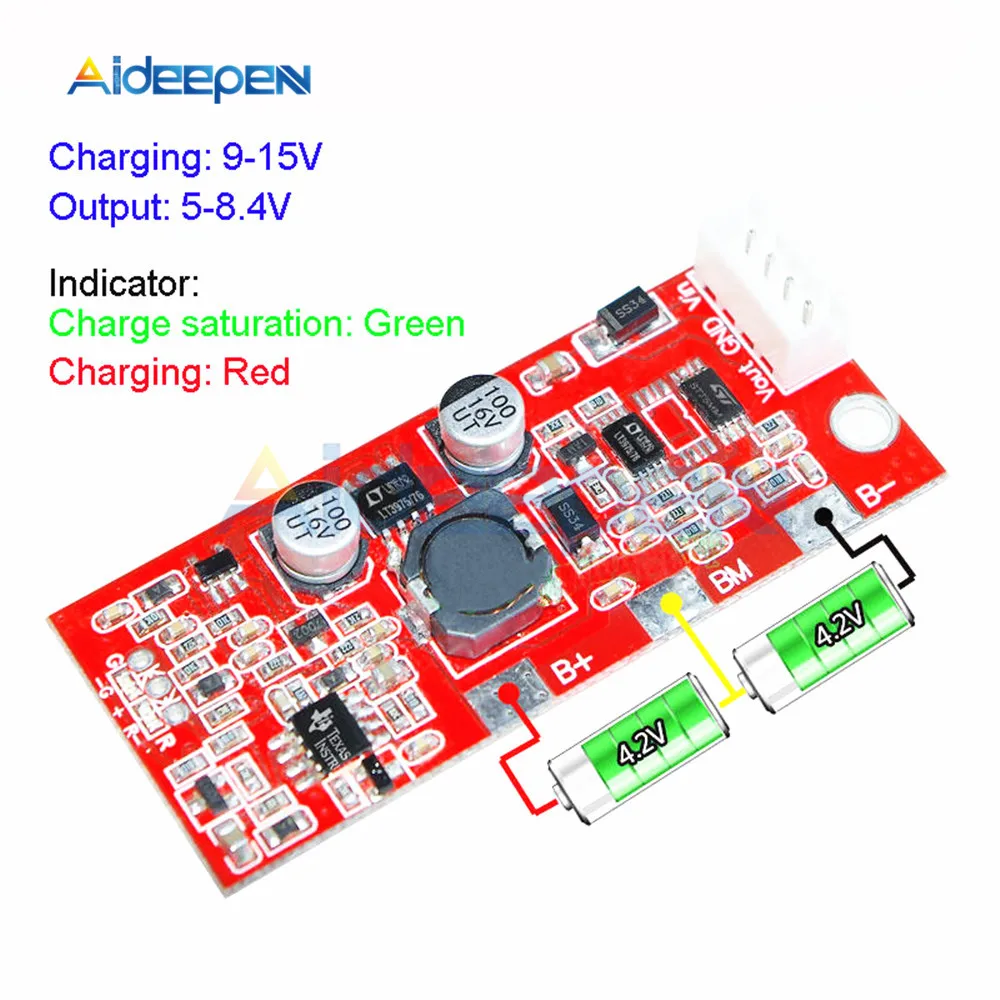

Модуль безопасности, имеющий защиту от зарядки, UPS функцию переключения резервного источника питания, выключает выходное напряжение при входном зарядном устройстве, если зарядное устройство будет плавно переключаться для отключения внутреннего аккумулятора.   Совет: после подключения платы защиты аккумулятора блокируется из-за внутреннего состояния, без выхода, необходимо использовать только зарядку адаптера 12 В/1 А, так что есть нормальный выход.   Последняя версия улучшенных функций:   1. Использование пластиковой ирригационной посылка индуктивности, низкого напряжения заряда батареи без высокочастотного шума; 2. Входное напряжение увеличивается до 20 в, 18 в солнечные панели могут быть использованы непосредственно в качестве перезаряжаемого источника питания. 3. Блок питания по умолчанию предварительно стек олова, батареи сварные и фиксированное выравнивание проще.   Описание продукта:   Этот продукт совместим с выходным током 9 ~ 15V 1A над различными адаптерами питания для различных форм 3.7V18650 емкости литий-полимерных батарей. IC модуль для защиты основной чип, используемый в бренд Japan MITSUMI оригинальная серия, переключатель MOS транзисторы, используемых в США Национальный полупроводниковый 6N оригинальная серия, максимально допустимое нынешним 6A, система преобразователя постоянного тока использует Американский MILPITAS, чип профессионального управления питанием, высокую эффективность преобразования, низкую температуру, зарядный ток. В этом модуле используются керамические конденсаторы Samsung и высокоточные резисторы KOA Japan, оригинальная Диодная пластина VISHAY в США для военного класса Tao Jian FR-4 лист из стекловолокна, дизайн, тонкая работа, комплексной проверки. Компактный, подходит для различных требовательных высокой интеграции, высокие требования стабильности случая, чтобы удовлетворить широкий спектр требований производительности, чтобы обеспечить абсолютно безопасный и надежный аккумулятор.     Модуль состоит из двух частей:   1. Мощность DC-DC постоянный ток преобразования раздел: 9-15V вход преобразуется в постоянный 8,4 V (высокая эффективность); 2. Защита от уравнивания зарядки: 2S + Серия литий-защита цепи зарядки, каждая ячейка может гарантировать безопасность и сортировку;     Защитная пластина используется в бренд Japan MITSUMI оригинальный чип защиты батареи:   1. Высокоточная схема обнаружения напряжения; 2. Терминал подключения зарядного устройства высокого напряжения; 3. Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 и короткого замыкания); 4. Транзистор MOS может управляться зарядкой и разрядкой аккумулятора; 5. Низкое потребление тока в режиме ожидания.     Параметры:   Модель: CX-74-2S (V1.0) Размер: 62*26*6,9 мм Напряжение при зарядке диапазон: 8,40-8,45 v ± 0,05 v Защита от избыточной разрядки Диапазон напряжения: 4,6-5,1 v ± 0,05 v Максимальный рабочий ток: 2-3A Максимальный мгновенный ток: 4-6A Статический ток: менее 6uA Рабочая температура: -40 --- + 50 ° Условия хранения: -40-+ 80 ° Эффективный срок службы: более 50000 часов Сопротивление: менее 45 МОм Защита от короткого замыкания: защита, восстановление необходимо перезаряжать     Функция Описание:   1. В соответствии с схемой проводки для подключения литиевой батареи с защитной платой, когда напряжение батареи между перезарядкой и разрядкой, и Vin +, GND заряд в течение 1 секунды, выходное напряжение Vout + и GND составляет 2S напряжение батареи. 2. Функция перезарядки аккумулятора: от Vin + до GND plus зарядное устройство для зарядки аккумулятора, светильник красного цвета, заряд напряжения батареи для обнаружения избыточного заряда (8,40 ± 0,025 в), зеленый индикатор работы системы зарядки, остановка зарядки обеспечивает защиту от перезарядки. 3, аккумулятор, защита от избыточной разрядки: в между Vout + и GND Потребляемая мощность до разряда батареи в тех случаях, когда батарея от перепадов напряжения, защита от избыточной разрядки напряжения (5,0 ± 0,08 V), схема защиты, отключите путь разрядки для достижения защиты от перегрузки. 4. Функция защиты от короткого замыкания: когда Vout + и GND короткого замыкания, схема будет быстро действовать в пределах 5-50uS, отключите доступ, защита от короткого замыкания. 5, защита от перегрузки по току: в тех случаях, когда Vout + и GND ток (6A ± 0.1A), защита от короткого замыкания будет быстрые действия в пределах 6,7-13,9 мс, для того чтобы отрезать доступом в Интернет защита от избыточной силы тока.     О некоторых батареи загорится зеленым, но не может достичь 8,4 V Описание:   Поскольку самостоятельная сборка аккумулятора при нормальных обстоятельствах не является строго сопряженной субемкостью, короткая цилиндрическая пластина в соответствии с принципом одного раздела наивысшего напряжения батареи и определяет общую производительность батареи, поэтому, если она не является строго сопряженной (емкость сопротивления напряжения) Точно такой же аккумулятор может быть полностью заряжено до 8,4 V, другая-парные батарея может быть реализована только в том случае, является нормой, так как замеры сделаны в ручную 8,2 V ~ 8,3 V, конечно, не исключает, что непарный чехол с низким напряжением батареи включит лампу, в этом модуле используется профессиональный чип управления батареей, Ответственность за общую безопасность батареи, это по соображениям безопасности, а не проблемы с качеством защитной пластины!     Посылка включает в себя:   1x интеллектуальная плата для зарядки (не содержит других частей) 1x 4pin кабель
