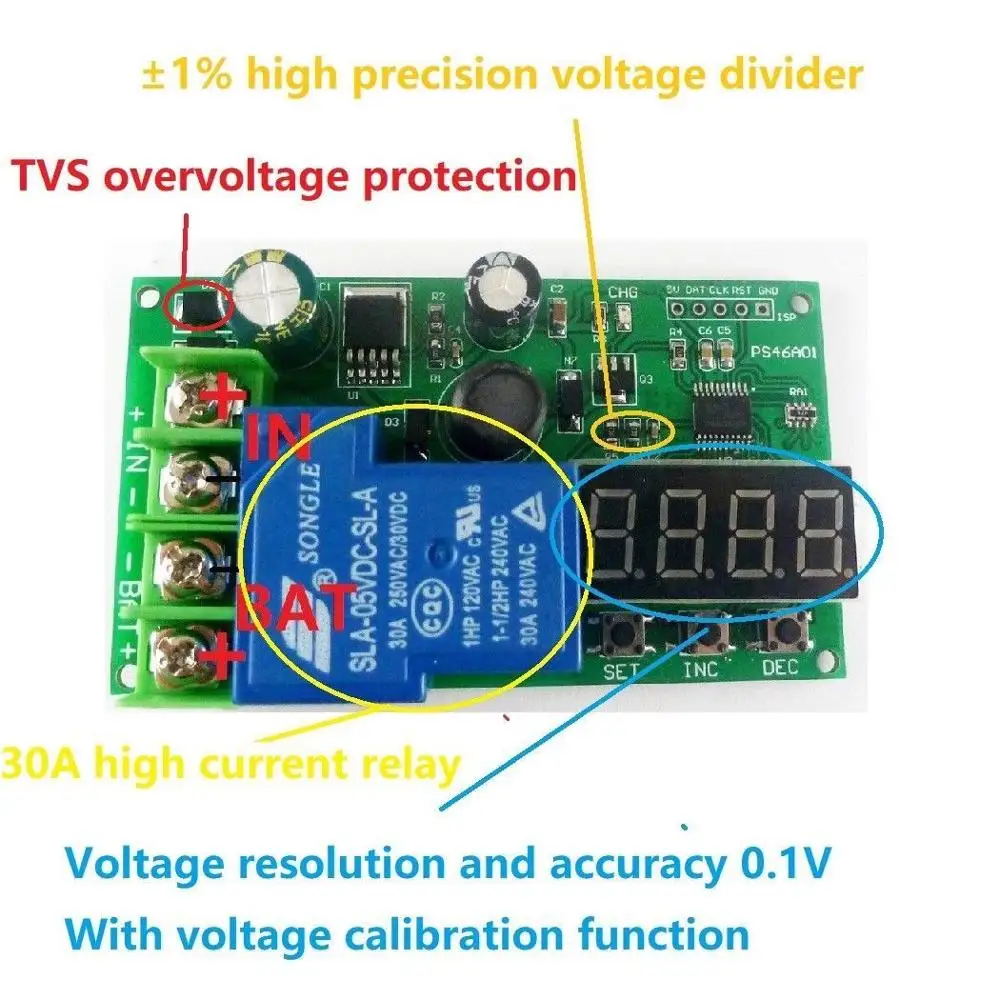

Особенности:
1. Защита от перенапряжения телевизоров, когда питание включено, источник питания имеет мгновенное Высокое напряжение, ТВ может уменьшить мгновенное Высокое напряжение, защитить цепь.
Высокоточные разделительные резисторы, 2 1%, делают измерение напряжения более точным. Старая версия разделитель резистор 5% точный.
3 Напряжение точность и Разрешение 0,1 V, и с функцией калибровки.
4. Уменьшает яркость цифрового дисплея, экономит энергию и защищает ваши глаза.
5 параметров сохранения выключения питания, чтобы избежать дублирования настроек.
6 Установите напряжение отключения и Напряжение запуска до самой низкой (<6 в), которая может использоваться в качестве вольтметра для измерения напряжения 7-60 В.
7 у него есть режим экономии энергии и восстановление заводских настроек.
Технические характеристики изделия:
Рабочее напряжение: постоянный ток 6-60 в
Рабочий ток (12 В): стандартный режим, ток в режиме ожидания 10 мА; Ток зарядки 130 мА;
Энергосберегающий режим, ток в режиме ожидания 5 мА; Ток зарядки 125 мА.
3 кнопки управления, 4 бит цифровой дисплей, 1 светодиодный индикатор зарядки.
Режим: стандартный режим, энергосберегающий режим, режим настройки, калибровка напряжения, заводские настройки.
Может управлять зарядкой от свинцово-кислотного аккумулятора 6-48 В, диапазон напряжения зарядного устройства-7-60 В постоянного тока.
По умолчанию напряжение для запуска зарядки составляет 12 В. Напряжение заряда 14,8 в, отключение
Реле максимальный ток нагрузки: 30A 250VAC/30VDC
Размер: 80 x 46x 24 мм
Вес: 53 г
Область применения:
Тестер автомобильного аккумулятора
Солнечная батарея для зарядки
Мобильный loadspeaker
Зарядное устройство для свинцово-кислотных батарей
Электрический велосипед Зарядное устройство
UPS
Портативное Промышленное и медицинское оборудование
Автономный Батарея зарядные устройства
Свинцово-кислотный/Ni-Cd / Ni-mh/Li-ion/Li-PO/литиевая батарея
Для получения более подробной информации, пожалуйста, см. Ниже описание или свяжитесь с нами, чтобы получить инструкции
Стандартный режим:
После подключения аккумулятора, перейдите в стандартный режим (по умолчанию) и Отобразите текущее напряжение батареи (текущее напряжение)
Энергосберегающий режим:
В стандартном режиме нажмите и удерживайте кнопку «SET», чтобы перейти в энергосберегающий режим. После того, как снова включите устройство, оно по-прежнему будет переходить в энергосберегающий режим. В энергосберегающем режиме цифровая трубка не отображается, и другие функции работают нормально. В энергосберегающем режиме нажмите и удерживайте кнопку «SET», выйти из энергосберегающего режима и перейти в стандартный режим.
Режим настройки (см. Дополнительные действия, чтобы получить информацию):
Установите Выходное напряжение (Высокое напряжение):
В стандартном режиме нажмите и удерживайте кнопку «inc.» (или нажмите кнопку «SET» после запуска кнопки «inc.»), чтобы перейти в режим настройки напряжения.
Установите Стартовое напряжение (низкое напряжение):
В стандартном режиме нажмите и удерживайте кнопку «DEC» (или нажмите кнопку «SET» после запуска кнопки «DEC»), чтобы перейти в режим настройки напряжения запуска.
В режиме настройки, запуск кнопки «inc.» увеличивает напряжение и запускает кнопку «DEC», чтобы уменьшить напряжение. Нажмите на кнопку «inc.» или «DEC», чтобы быстро установить напряжение.
Калибровка напряжения:
Сначала нажмите и удерживайте кнопку «SET», а затем снова включите, чтобы перейти в режим калибровки напряжения (Примечание: Нажмите кнопку-> включить).
Например, напряжение источника питания составляет 12,00 в, а напряжение на дисплее модуля-12,34 в. В это время требуется калибровка.
1. Сначала нажмите и удерживайте кнопку «SET», а затем включите (обязательно нажмите кнопку сначала, а затем включите), затем цифровая трубка отобразит 12,34 в;
2. Кнопка включения "DEC" или "inc.", позволяет цифровому трубному дисплею 12,00 в
3. Снова нажмите кнопку «SET», чтобы сохранить параметры. (Если вы не хотите сохранять параметры, пожалуйста, выключите питание)
Заводские настройки:
В стандартное время нажмите и удерживайте кнопки «SET» и «inc.» одновременно, пока цифровой дисплей не показывает «8888», в это время, восстановите заводские настройки, Стартовое напряжение-12 В, выходное напряжение-14,8 в. (Примечание: параметры калибровки напряжения нельзя сбросить на заводские настройки)
Шаги по эксплуатации (необходимо выполнять шаги):
Пример 1: Мы хотим, чтобы зарядить 12V свинцово-кислотная батарея, Начните напряжение заряда 11,8 V и отрезной напряжение заряда 14,5 V.

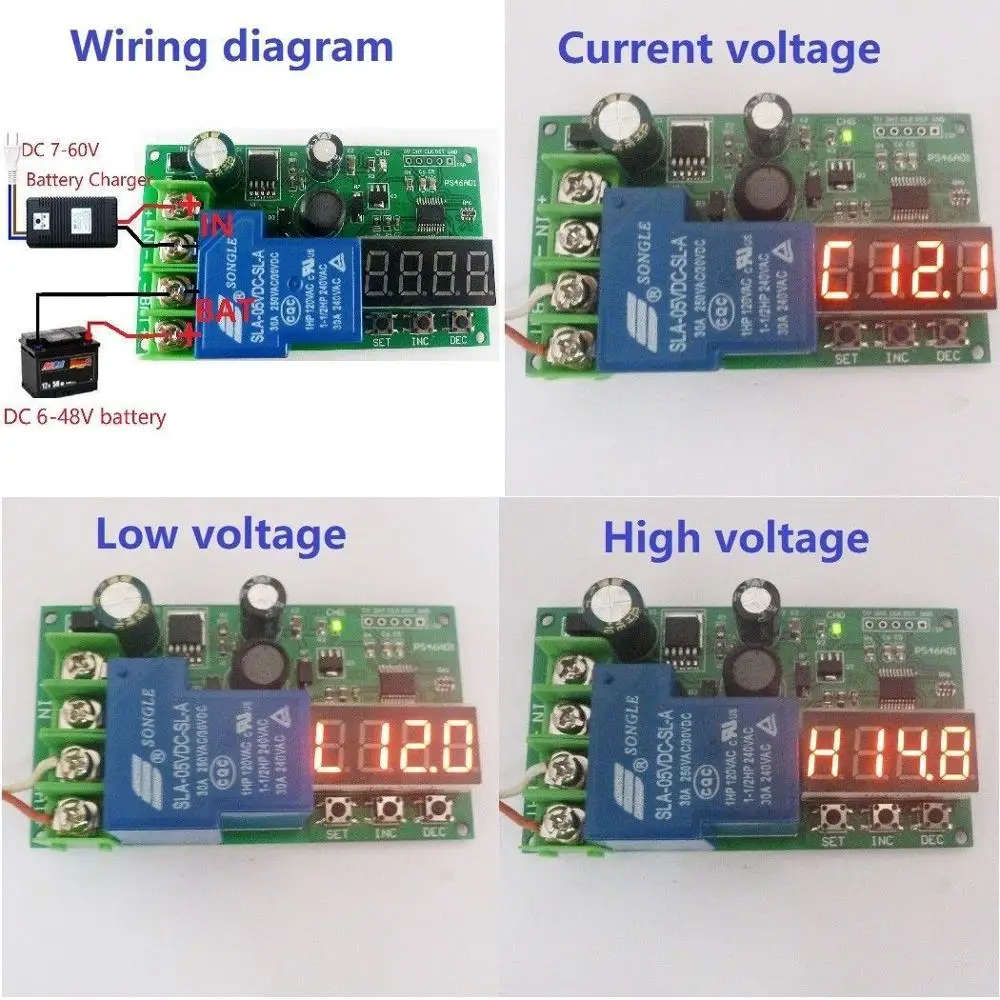

Шаг 1: подключите положительные и отрицательные порты аккумулятора к модульному портам BAT +/BAT- ports (чтобы убедиться, что аккумулятор имеет более чем 20% емкости); цифровая трубка будет отображать напряжение батареи (такие как напряжение батареи 12,1 V, цифровой дисплее отобразится «C12 .1 ")
Шаг 2: нажмите кнопку «inc.», цифровой дисплей будет отображать «H14.8», затем триггер кнопки «SET», «H» будет мигать, это среза-Напряжение режим настройки.
Шаг 3: в режиме настройки напряжения отключения нажмите кнопку «inc.», чтобы увеличить напряжение, и кнопку «DEC», чтобы уменьшить напряжение. Нажмите на кнопку «inc.» или «DEC», чтобы быстро установить напряжение.
Шаг 4: Установите напряжение на «h14,5» и нажмите кнопку «Set», чтобы сохранить настройки.
Шаг 5: триггер кнопки «DEC», цифровой дисплей будет отображать «L12.0», затем триггер кнопки «SET», «L» будет мигать, это старт-Напряжение режим настройки.
Шаг 6: в режиме настройки напряжения запуска, нажмите кнопку «inc.», чтобы увеличить напряжение, и кнопку «DEC», чтобы уменьшить напряжение. Нажмите на кнопку «inc.» или «DEC», чтобы быстро установить напряжение.
Шаг 7: Установите напряжение на «L11.8» и нажмите кнопку «Set», чтобы сохранить настройки.
Шаг 8: Перезарядите, отсоедините аккумулятор, а затем снова подключите его.

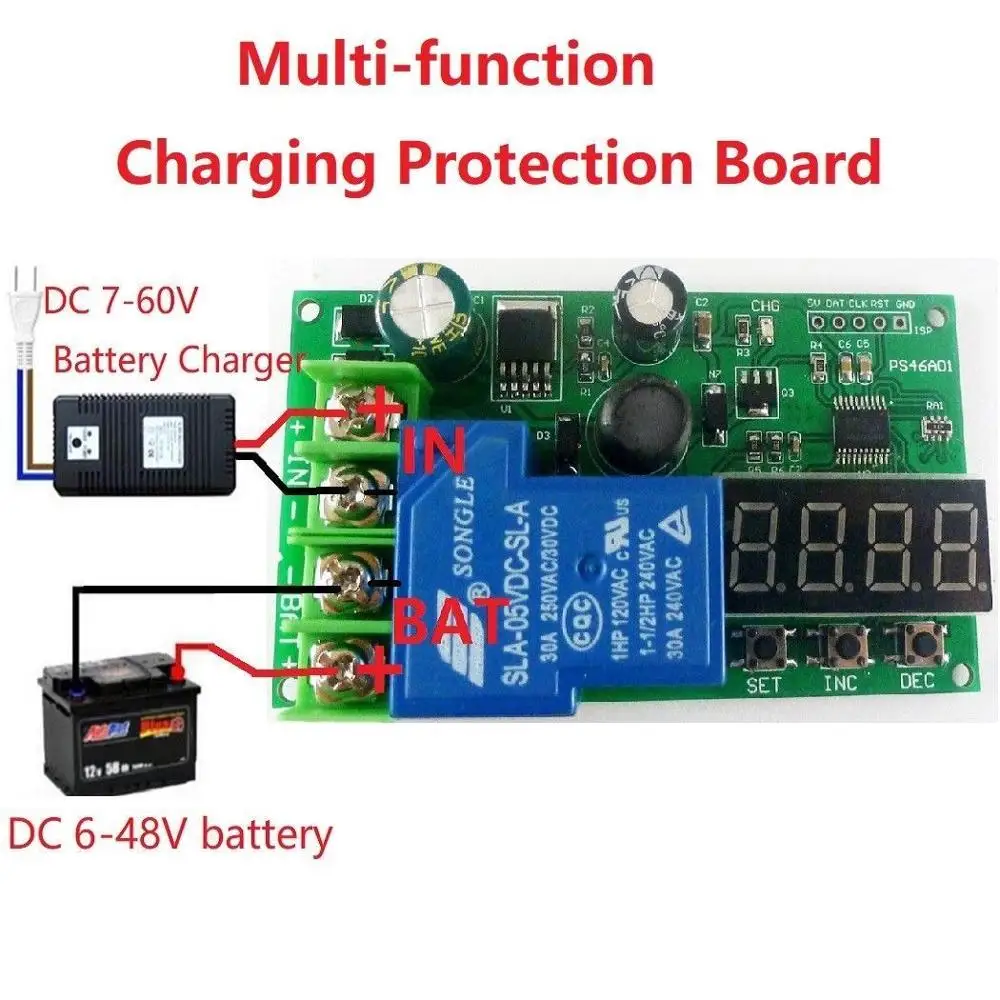

Шаг 9: подключите положительные и отрицательные порты зарядного устройства к модулю BAT +/BAT- ports
Шаг 10: питание от зарядного устройства, зарядка аккумулятора.
Например 2: установка выключения напряжения и запуска напряжения, Прямая зарядка.
Шаг 1: Подключите аккумулятор положительный и отрицательный порты модуля «летучая мышь» +/с рукавом "летучая мышь" портов (для того, чтобы гарантировать, что батарея имеет более чем 10% вместимости); цифровая трубка будет отображать напряжение батареи (такие как напряжение батареи 12,1 V, цифровой дисплее отобразится «C12 .1 ")
Шаг 2: подключите положительные и отрицательные порты зарядного устройства к модулю BAT +/BAT- ports
Шаг 3: питание от зарядного устройства, зарядка аккумулятора.
Q & A:
В1: подходящее напряжение батареи? Типы аккумуляторов?
A1: Батарея напряжение: 6V 8V 12V 16V 24V 48V свинцово-кислотные Батарея; 7,4 V, 11,1 V, 14,8 V, 18,5 V... 44,4 V литиевая батарея.
Тип аккумулятора: свинцово-кислотный/Ni-Cd / Ni-mh/Li-ion/Li-PO/литиевая батарея.
В2: Можно ли сохранить параметры после выключения питания?
A2: Да, параметры могут быть сохранены при отключении питания.
В3: почему цифровая трубка не отображается, когда зарядное устройство подключено?
A3: возможно, вы не подключили аккумулятор. Сначала Подключите аккумулятор, а затем подключите зарядное устройство.
В4: почему цифровая трубка не отображается после подключения аккумулятора?
А4: 1. Возможно, емкость аккумулятора слишком низкая. Сначала зарядите аккумулятор, используя зарядное устройство.
2. Плохое подключение или обратная полярность
3. Возможно, что модуль ввел энергосберегающий режим, нажмите и удерживайте кнопку «SET» до тех пор, пока цифровой дисплей.
В5: почему я не могу увеличить «Стартовое напряжение»?
A5: пожалуйста, сначала Увеличьте напряжение вырубки.
В6: почему реле часто включается и выключается?
A6: 1 возможно, что ток зарядки слишком большой, или емкость аккумулятора слишком маленькая.
2 может быть «Пусковое напряжение» и «выключенное напряжение» слишком закрыто.
В7: Какой метод управления? Может автоматически цикл зарядки? Можно ли разряжаться при зарядке? Может ли это ограничить ток?
A7: 1 это метод контроля напряжения
2 да, может автоматически цикл зарядки; Например: «Пусковое напряжение»-12 В, «выключенное напряжение»-14,8 в, когда напряжение заряжается до 14,8 в для остановки зарядки, когда напряжение ниже 12 В для запуска зарядки.
3 да, вы можете разряжаться при зарядке.
4 Нет, этот модуль может управлять только напряжением и не может контролировать ток. Не может ограничить ток, размер тока зависит от вашего зарядного устройства и емкости аккумулятора.
В8: Может ли зарядное устройство 15 в заряжать аккумулятор 24 В или может ли зарядное устройство 32 В заряжать аккумулятор 12 В?
A8: Нет, этот модуль является просто переключателем, нет функции boost и buck. Пожалуйста, используйте подходящее зарядное устройство для зарядки аккумулятора.
Посылка содержание
100% Фирменная Новинка
1 X6-60V свинцово-кислотная литий Батарея защита зарядных устройств доска UPS автомобиля на солнечной батарее
