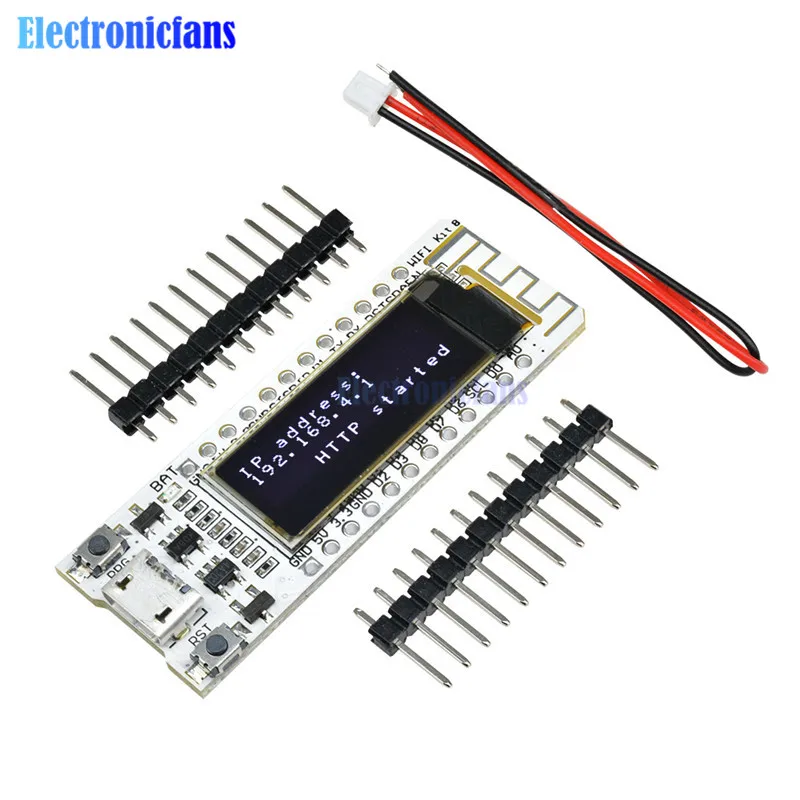

Плата PCB для NodeMcu Arduino плата флэш памяти ESP8266 0 91 дюйма OLED CP2014 32 Мб 8266 Wi

---

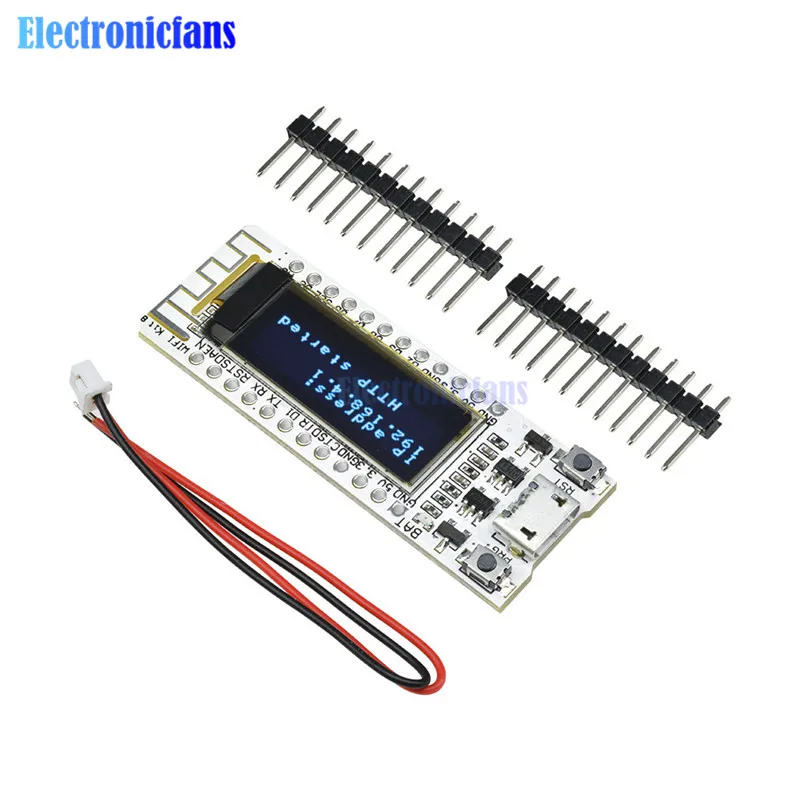

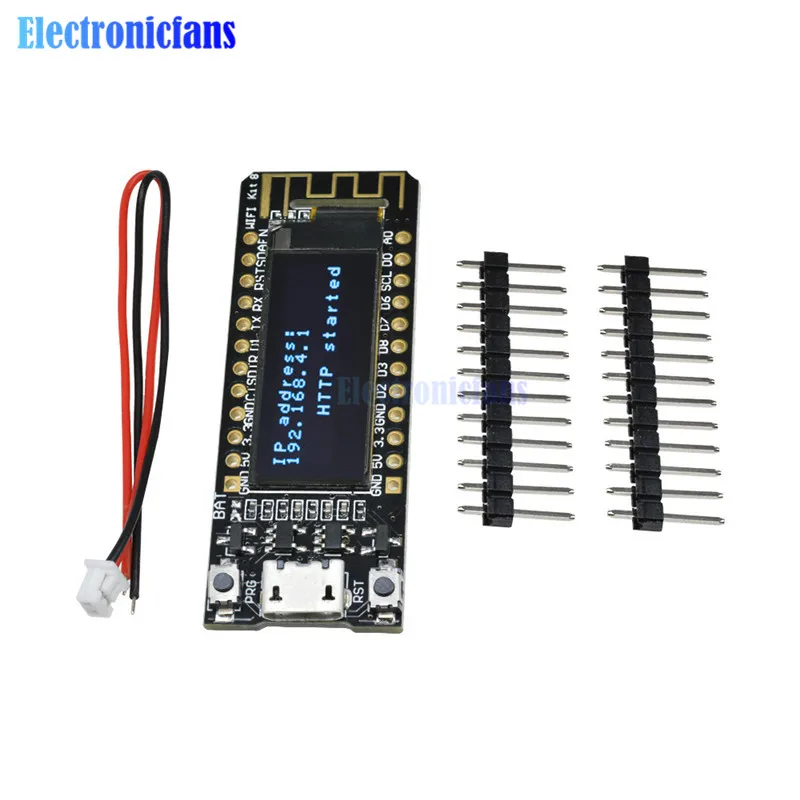

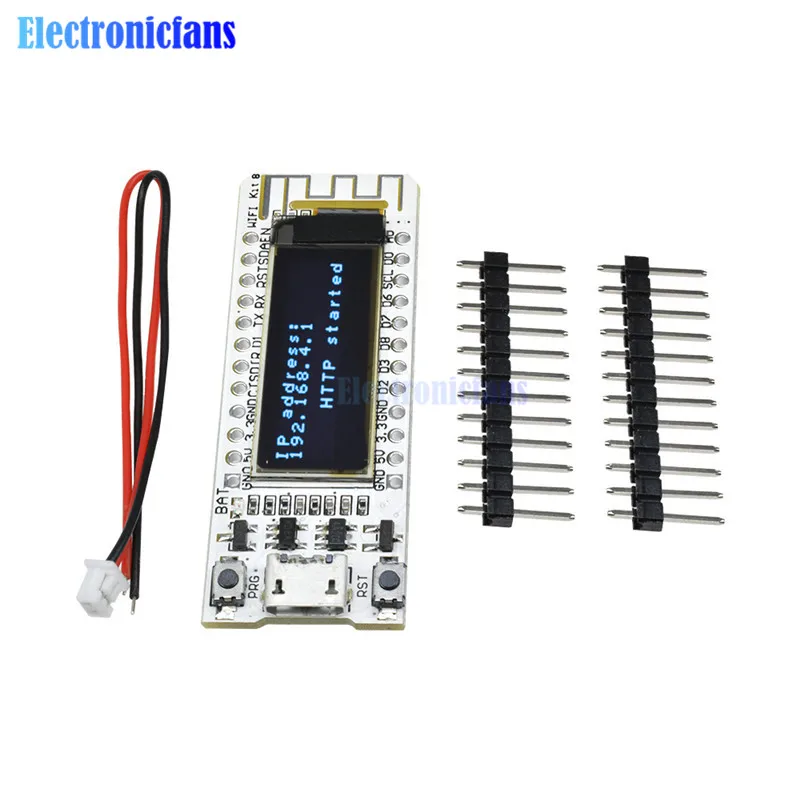

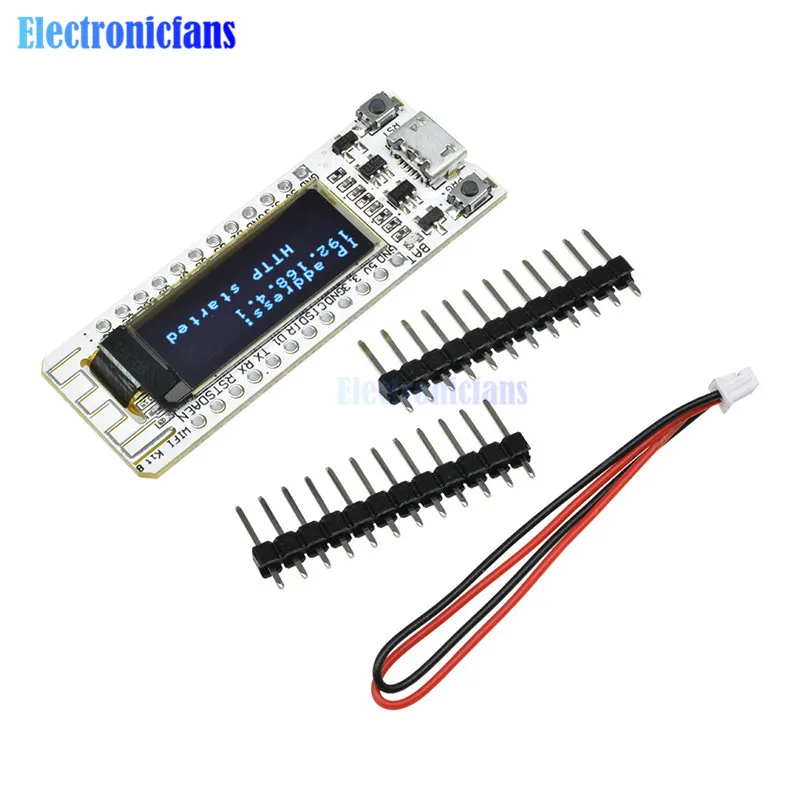

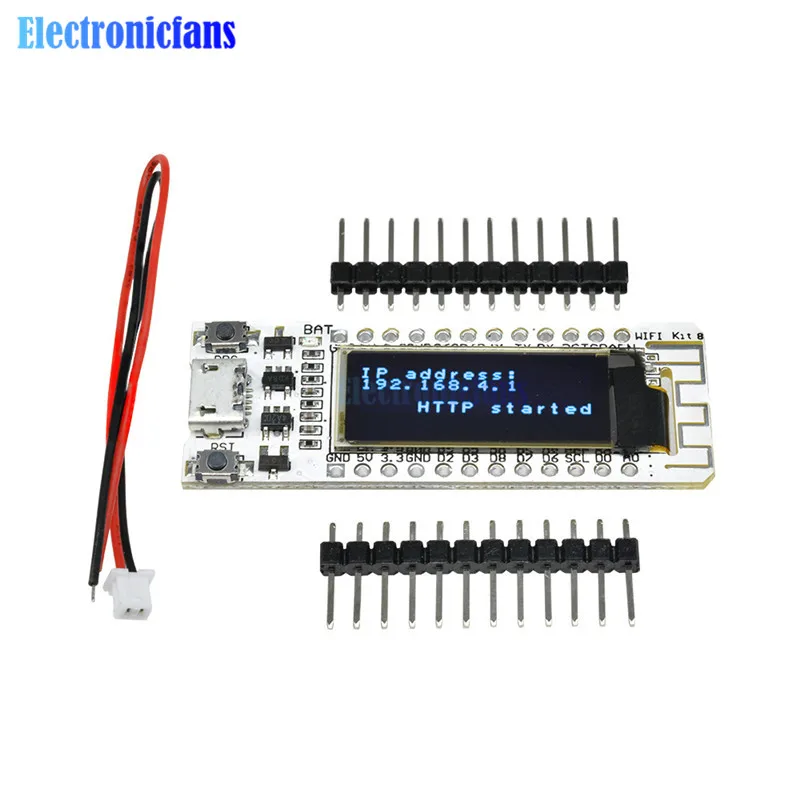

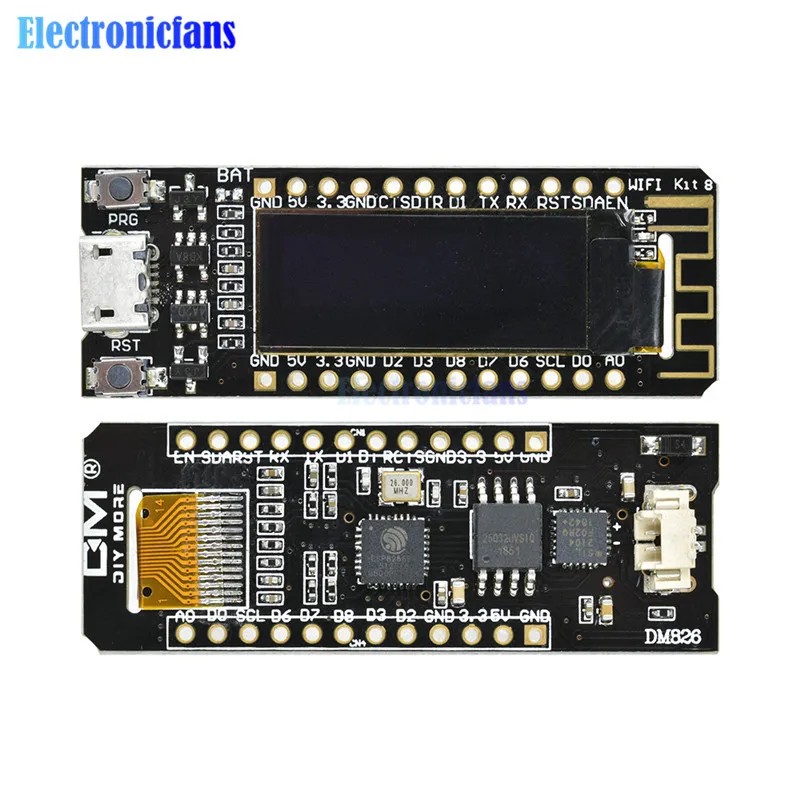

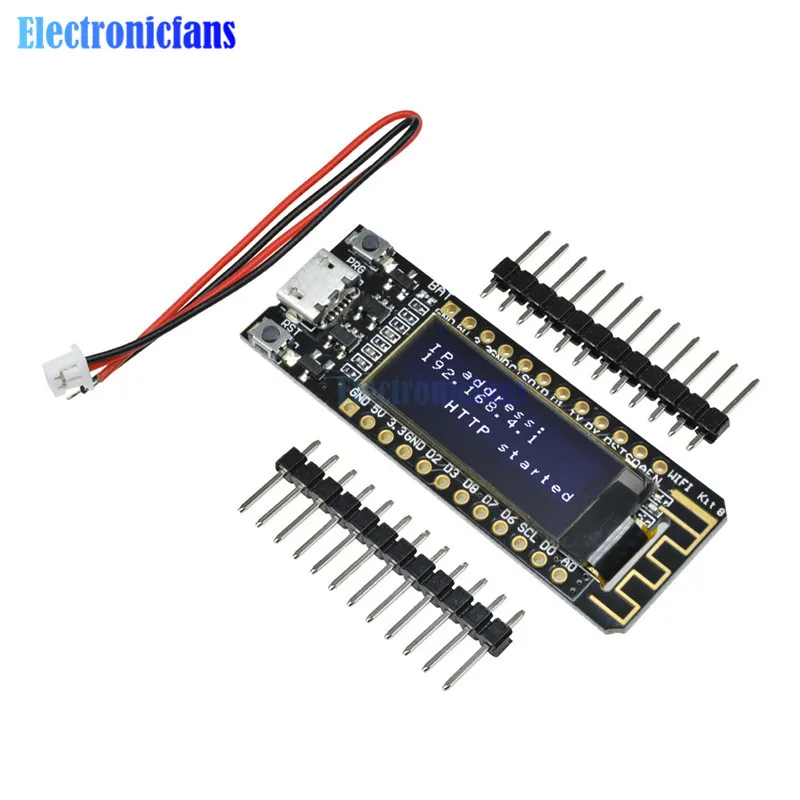

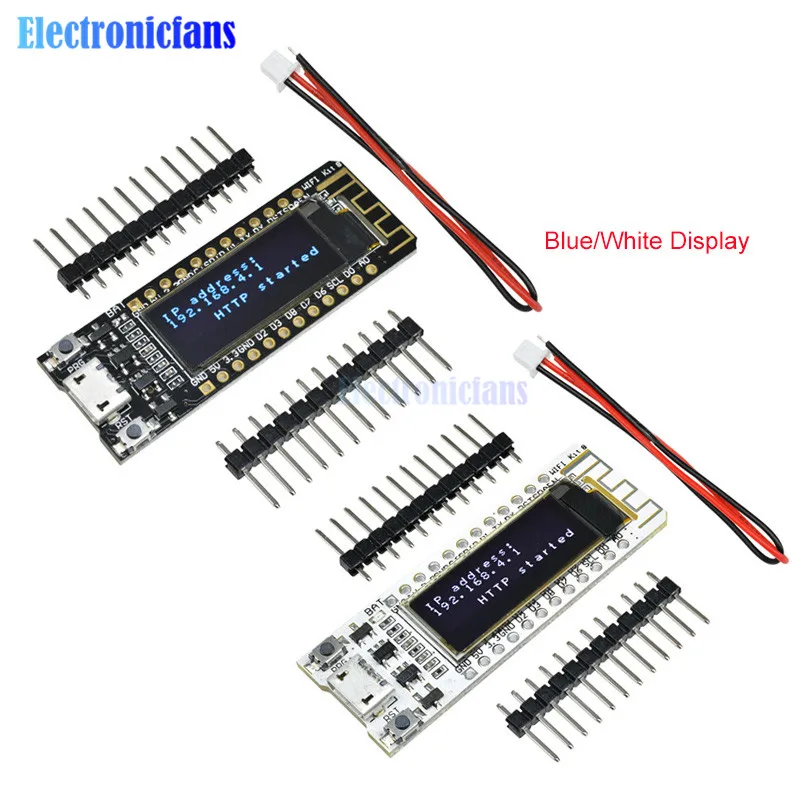

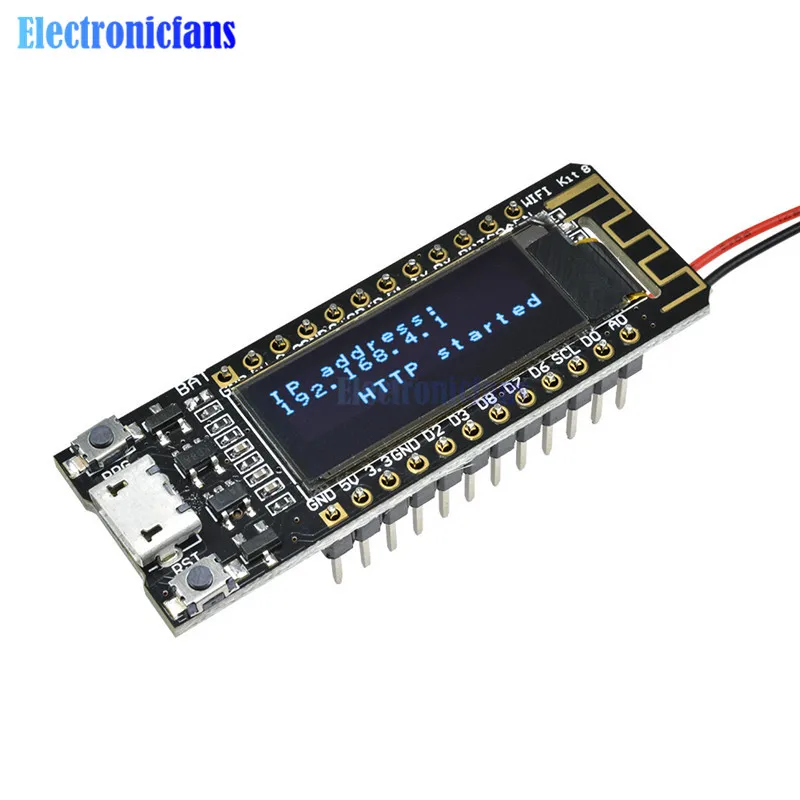

Wi-Fi Kit 8-это экономически эффективная программа развития Интернета вещей, основной чип с использованием ESP8266, с USB CP2014 для последовательного чипа, интерфейсом литиевой батареи и схемой заряда и разряда, флеш-памятью 32 Мбайт, WIFI антенна, 0,91 дюймовый oled-дисплей. Он может быть запрограммирован для сред Arduino и NodeMCU. Работа соответствует NodeMCU. Все контакты ESP8266 12 цифровых контактов могут быть настроены для чтения, записи, IIC, SPI, середины, ШИМ и других функций 1 AD вход Интегрированный 0,91 дюймовый 128*32 OLED Рабочее напряжение: 3,3 V ~ 7V Пример: # Включает <провод. h> # Включая "OLED.h" /0,91 s oled-соединение: /Внесение изменений-D4 /SCL-D5 /RST -- D2 Oled-дисплей (SDA, SCL); Настройка пустоты () { PinMode (D2, выход); DigitalWrite (D2, LOW); /turn D2 low для сброса OLED Задержка (50); DigitalWrite (D2, HIGH); /в то время как OLED работает, необходимо установить D2 в высоком    Серийный. Старт (9600); Серия. println("oled-тест!"); /Инициализации дисплей Дисплей. Старт (); /Тестовое сообщение Дисплей. Печать ("Hello"); Задержка (3*1000); /Проверка длинные сообщения Дисплей. Печать ("Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua."); Задержка (3*1000); /Проверка дисплея ясный Дисплей. Прозрачный (); Задержка (3*1000); /Тестовое сообщение postioning Дисплей. Печать («сверху-слева»); Дисплей. Печать ("4-й ряд", 4); Дисплей. Печать («справа», 7, 4); Задержка (3*1000); /Проверка отключения дисплея Выкл. (); Дисплей. Печать ("3-й ряд", 3, 8); Задержка (3*1000); /Проверка дисплей Дисплей. Вкл (); Задержка (3*1000); } Int r = 0, c = 0; Пустая петля () {    R = r % 4; C = micros() % 6; Если (r = 0) дисплей. Прозрачный (); Дисплей. Печать ("Hello", r + +, c + +); Задержка (500); } Посылка включает в себя: 1x0,91 OLED ESP8266 Wifi Kit8 макетная плата
