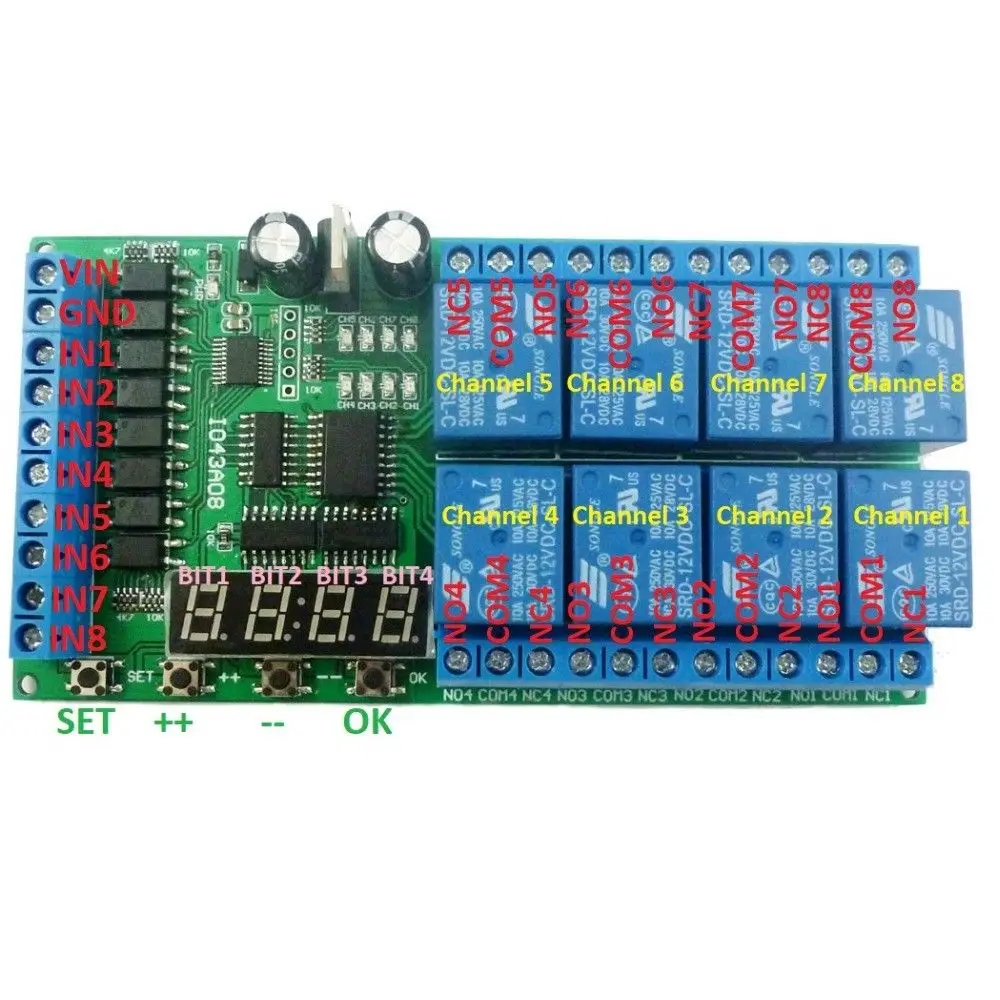

12 В 8 каналов многофункциональное светодиодное реле задержки таймера

Самое длинное Время задержки: 00 ч: 00 М: 01 с-99 ч: 59 м: 59 с

8 каналов РЕЛЕ, каждый канал самостоятельно срабатывает независимая задержка, не мешает друг другу.

6 видов функциональных модулей, каждый функциональный модуль имеет три подрежима (без цикла, 2-99 циклов, всегда цикл).

Входящая оптическая изоляции.

Мощный анти-обратный диод.

Высокое значение Q SMD электролитические конденсаторы.

Параметр power-down save

Технические характеристики изделия:

1 Рабочее напряжение: 12 В постоянного тока
2. Рабочий ток: ток в режиме ожидания (состояние энергосбережения) 7 мА, ток в режиме ожидания 48 мА,
1 реле открытого 75ма, 2 реле открытого типа 102ма, 3 реле открытого типа 129ма, 4 реле открытого типа 160ма, 4 реле открытого типа 160ма,
5 реле открытые 182MA, 6 реле открытые 207MA, 7 реле открытые 253MA, 8 реле открытые 258MA
3 размера: 120x62x20
4 Вес: 128 г
5 реле Максимальная грузоподъемность: DC 1-110 В/5A; AC 85-265 в/6A


Типичные области применения:

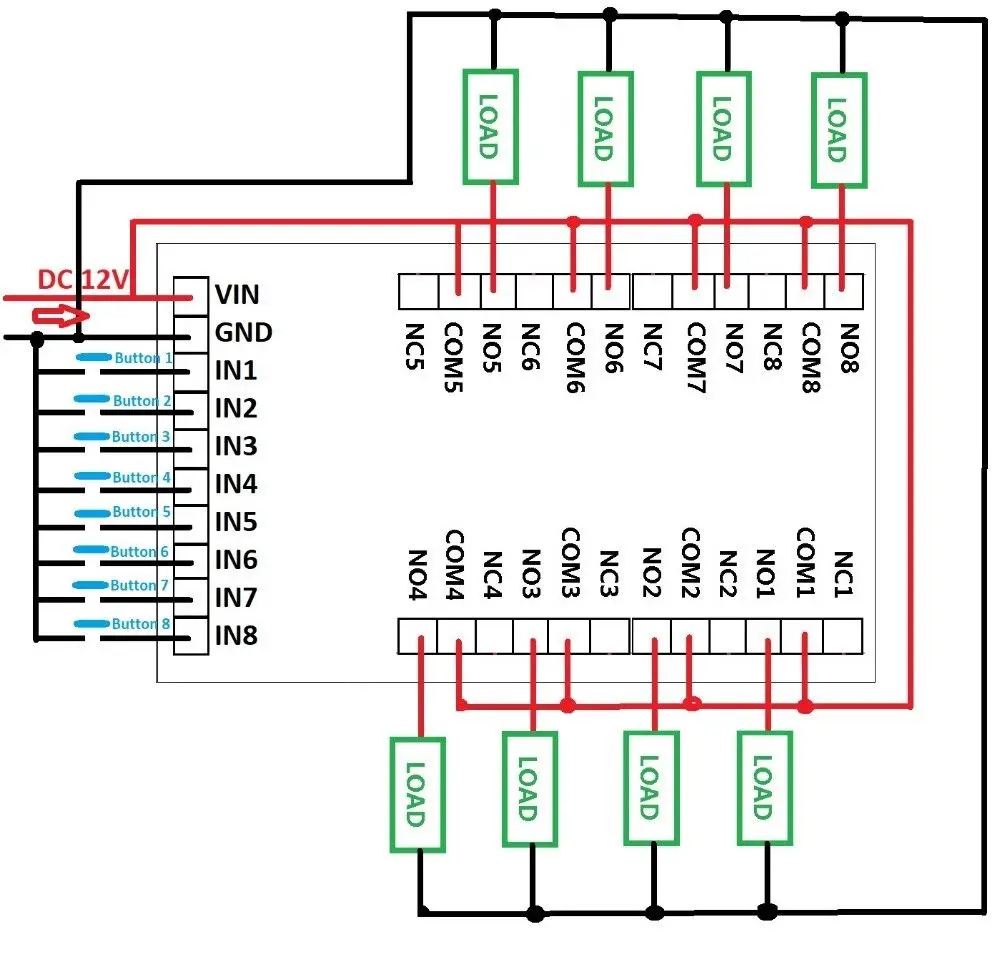

1 схема управления 12 В постоянного тока, схема проводки ниже. «Нагрузка» может быть светодиодной подсветкой, вентиляторами, игрушечной машиной и
Прочее оборудование DC 12 V

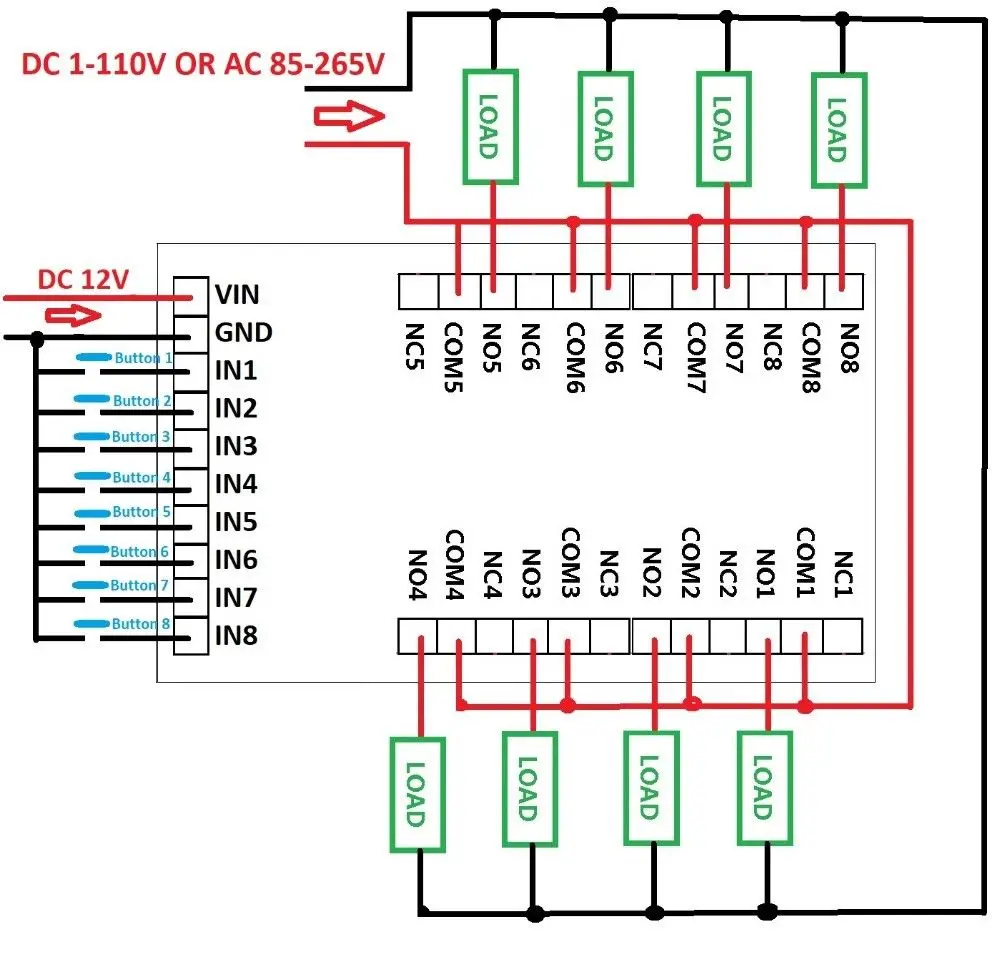

2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже. «Нагрузка» может быть светодиодной подсветкой, вентиляторами, двигателями и другим оборудованием переменного тока постоянного тока


Инструкции:

Короткое нажатие: время нажатия кнопки составляет менее 2 секунд;

Длительное нажатие: нажмите клавишу время более 2 секунд;

Состояние: рабочий статус, статус установки, статус энергосбережения.

Рабочее состояние: начать работу после включения питания. Отображает оставшееся время 1 канала, параметры могут быть отображены «Канал выбрать» для установки;

Состояние набора: нажмите кнопку «Set» для входа в статус «channel Chose». Короткое нажатие кнопки «ок» для выхода из настройки;

Состояние энергосбережения: в этом состоянии цифровые трубки не отображают, и другие функции работают правильно. Нажмите кнопку «OK» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «OK» в течение 5 секунд или повторно включите, чтобы выйти из режима энергосбережения.

Заводские настройки: Нажмите и удерживайте «+» и «--» две кнопки в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка повернется. После перезарядки, будет работать по умолчанию.

Параметры:
1. После включения, оставшееся время канала цифрового дисплея (канал по умолчанию 1).

2. Нажмите кнопку «SET», чтобы войти в интерфейс «channel Chose». На экране «channel Chose» нажмите кнопку «+ +»/«-», чтобы выбрать канал для работы (реле). Нажмите кнопку «OK», чтобы выйти из экрана «channel Chose» и сохранить текущие параметры. Нажмите кнопку «установить» в интерфейс «настройки параметров».

3. В разделе «Параметры» нажмите кнопку «установить», чтобы изменить параметры. Кнопка «+ +»/«-». Нажмите кнопку «OK», чтобы выйти из экрана «Параметры» и сохранить текущие параметры



Выбор канала "интерфейс



Настройки параметров "Интерфейс:



Таймер T1 T2 минимальное время единицы является второй, поэтому диапазон времени T1 T2 составляет 99 часов 59 минут 59 секунд.

Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 означает всегда цикл, Nx = 01 означает отсутствие цикла). таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл.


Noun решения:
НЕТ: реле, как правило, открытый контакт
COM: реле общего контакта
NC: реле нормально закрытого контакта
Открытие реле: COM connect NO.
Закрытие реле: COM разъединение №.

Функция режим:

Следующие режимы функции можно настроить на режим цикла. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).

F0: после включения питания реле закрывается. Входной сигнал пуска (IN1/2/3/4), релейный открытый. Время задержки закрытия T1.

F1: после включения питания реле открывается. Пусковой сигнал, реле закрыто. Время задержки открытия T1.

F2: после включения питания реле закрыто. Триггер ввода, время задержки T1 и реле открыть. T2 реле задержки времени закрыто.

F3: после включения питания реле открывается. Ввод триггера, задержка времени T1 и закрытие реле. T2 реле задержки времени открыть.

F4: после включения питания реле закрывается. После задержки T1 и откройте реле. T2 реле задержки времени закрыто.

F5: после включения питания реле открывается. После задержки T1 и выключите реле. T2 реле задержки времени открыть.


Содержимое упаковки
100% абсолютно новый
1 xcombo метр
1X CT



•
