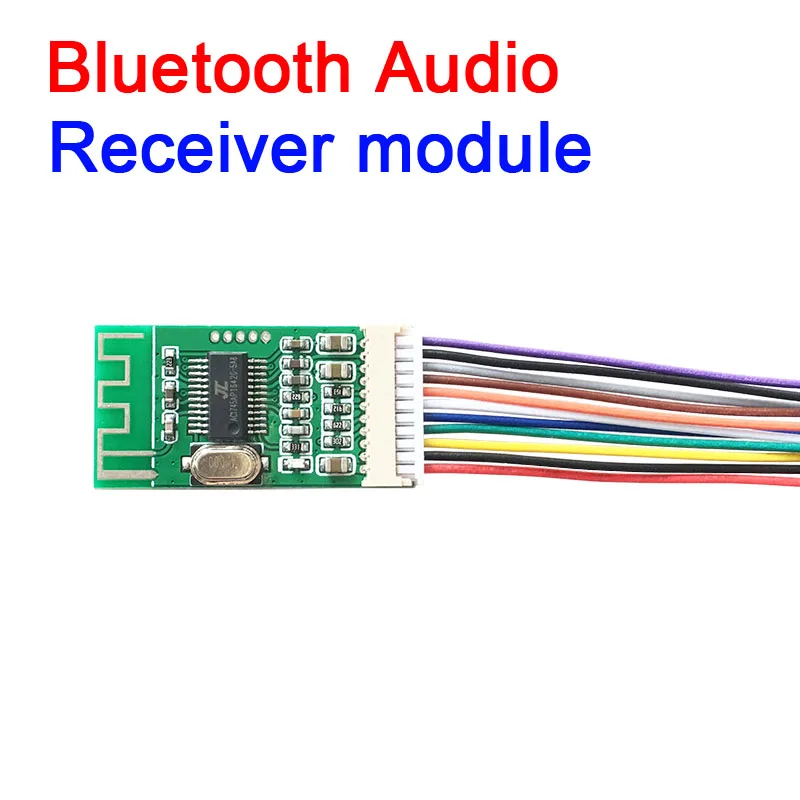

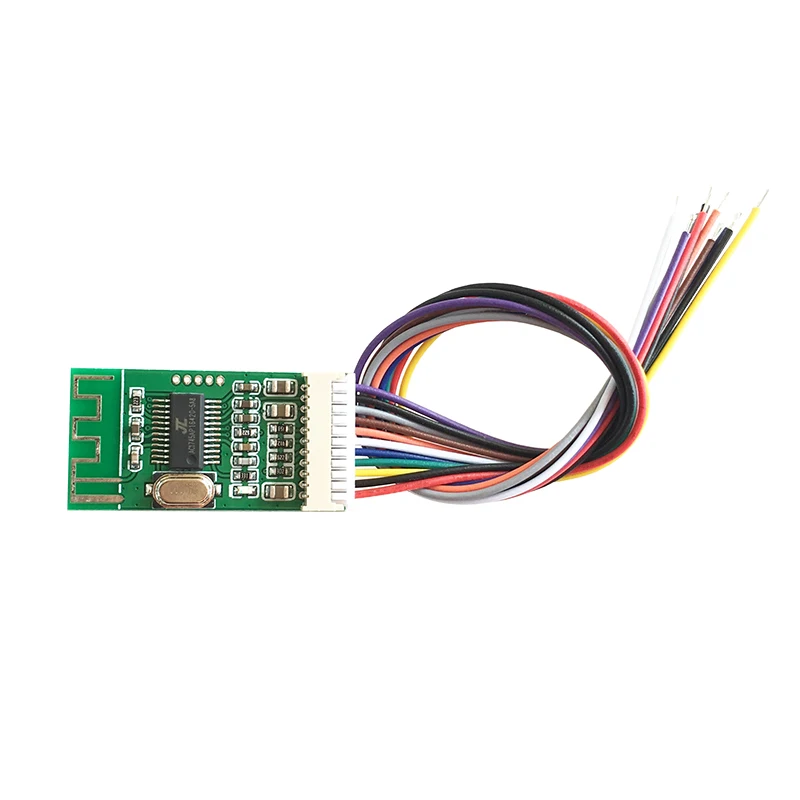

DYKB Bluetooth аудио приемник модуль беспроводной 4 1 монтажная плата приемника стерео

CX_BT002-это универсальный bluetooth-аудио модуль, который интегрирует bluetooth-аудио и bluetooth-звонки. Поддержка сопоставления различных игроков смартфонов на рынке для воспроизведения музыки и поддержки голосового отчета о звонках, ответа на звонки/зависания звонков/повторного набора вызовов и других функций. Просто подключите этот декодер к вашему продукту и обновите ваши обычные Проводные аудиопродукты к беспроводным Bluetooth аудио продуктам.


Применение
● Домашний динамик для bluetooth-динамика
● Ремонт и обновление динамиков
● Модификация автомобильного плеера
● Модификация динамика компьютера

Особенности
1: Отличная прочность и сосуществования
2: гарантия стабильности передачи Bluetooth с помощью нескольких технологий
3: интуитивно понятный светодиодный индикатор
4: Голосовая подсказка, отчет о входящем голосе
5: внешняя кнопка не требует напряжения разделитель резистор, прост в использовании
6: расстояние беспроводной передачи ≥ 10 метров

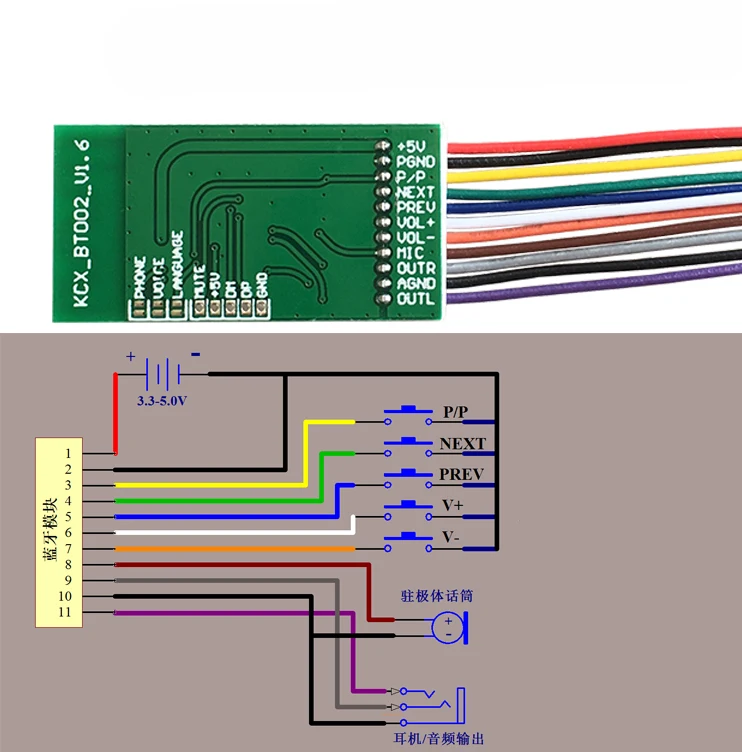

Схема расположения жгутов и проводов

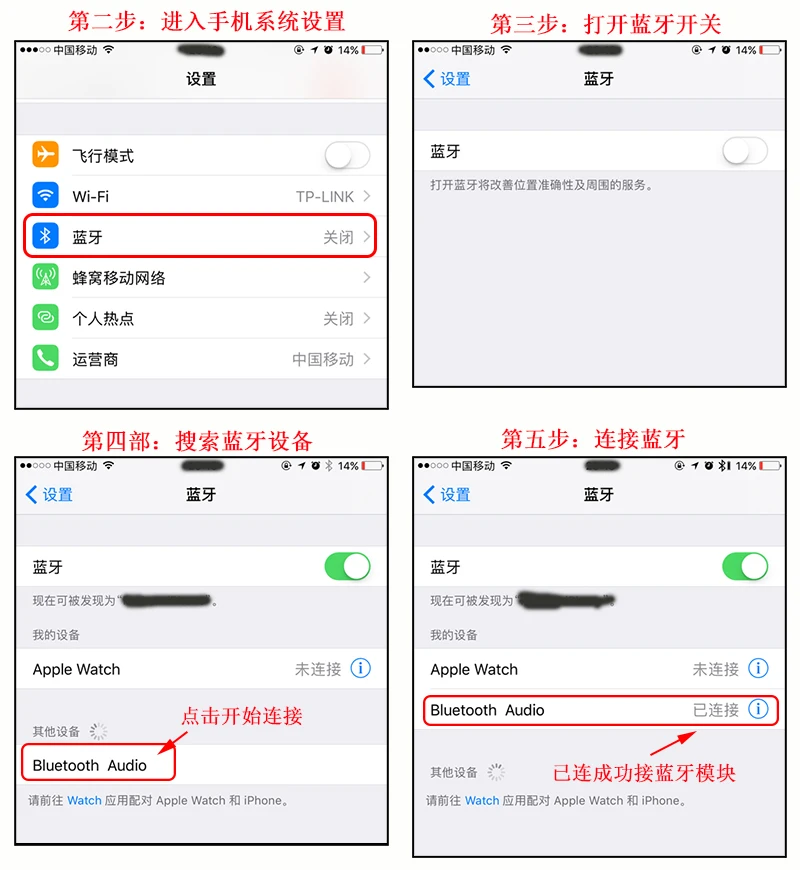

Подключение по Bluetooth, сопряжение и инструкции
После включения вы можете услышать голосовую подсказку «режим Bluetooth», указав, что модуль ввел режим Bluetooth, включите bluetooth-переключатель на мобильный телефон, найдите соседнее bluetooth-устройство, а затем нажмите на bluetooth-устройство на стороне мобильного устройства после нажатия на bluetooth-устройство на мобильном устройстве. Bluetooth можно подключить к телефону. После подключения Плата декодера воспроизводит голосовую подсказку «подключен успешно». В это время проигрыватель на мобильный телефон открывается для воспроизведения музыки, а мобильный телефон можно передавать по беспроводной сети через Bluetooth модуль.

Ответ на вызов и вызов
При входящем звонке на мобильный телефон, подключенный к модулю Bluetooth, модуль отправит голос для трансляции номера звонящего другого вечерние. Вы можете коротко нажать кнопку P/P модуля Bluetooth, чтобы ответить на вызов. После подключения вызова звуковой сигнал вызова поступает от электретного микрофона, подключенного к модулю Bluetooth. (Для использования модуля Bluetooth, модуль Bluetooth должен быть подключен к электретному микрофону, в противном случае другие вечерние, я не могу слышать звук). Кроме того, вы также можете переключиться на мобильный телефон, отвечающий или модуль Bluetooth во время вызова.

Описание функции кнопки
Кнопка VOL: короткое нажатие: громкость-, длительное нажатие: непрерывная громкость-
Кнопка VOL +: короткое нажатие: Громкость +, длительное нажатие: непрерывная Громкость +
Кнопка PREV: короткое нажатие: Предыдущая песня
Следующая кнопка: короткое нажатие: Следующая песня
Кнопка P/P: короткое нажатие play pause/двойное нажатие обратного вызова
При звонке: короткое нажатие ответа/Длительное нажатие отклонение
Во время вызова: короткое нажатие, чтобы повесить текущий вызов
В режиме Bluetooth: дважды нажмите, чтобы перезвонить последнему звонку

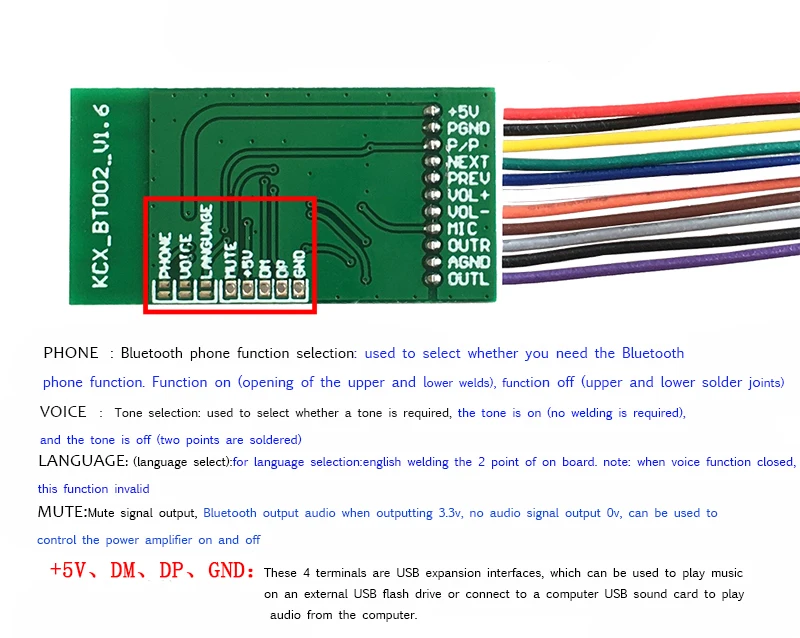

Выбор и Подключение периферийных устройств
(1): интерфейс питания (1, 2 фута)
Входной порт питания модуля + 5 В, GND подключается к положительным и отрицательным полюсам источника питания.
(2): внешний кнопочный интерфейс (3-7 футов)
Внешняя сенсорная кнопка, эффективная для Земли.
(3): внешний микрофон (8 футов)
Положительный полюс внешнего электретного микрофона (отрицательный полюс электретного микрофона подключен к GND)
(2): интерфейс аудиосигнала (9, 10)
OUTR/OUTL: используется для вывода стерео аудио сигналов для подключения внешнего усилителя или подключения наушников.


Описание индикатора состояния
Плата декодера имеет собственный индикатор состояния (синий светодиодный), который используется для отображения различного рабочего состояния модуля.
При сопряжении: Светодиодный индикатор быстро мигает (загорается на 250 мс)
Во время воспроизведения MP3: медленно мигает светодиодный индикатор (500 мс выключается 500 мс)
Состояние паузы: светодиодный всегда включен
Во время воспроизведения Bluetooth: светодиодный индикатор дважды мигает каждые 2 С






Содержимое посылка
100% Новый бренд
1 XKCX_BT002 Bluetooth модуль аудио приемника беспроводной Bluetooth 4,1 плата приемника стерео аудио выход
