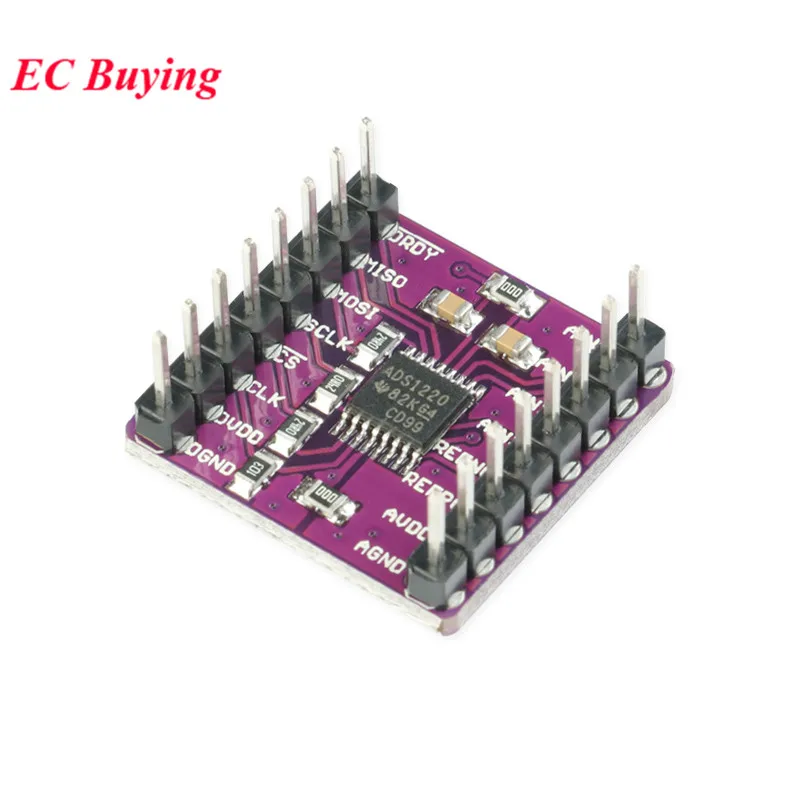

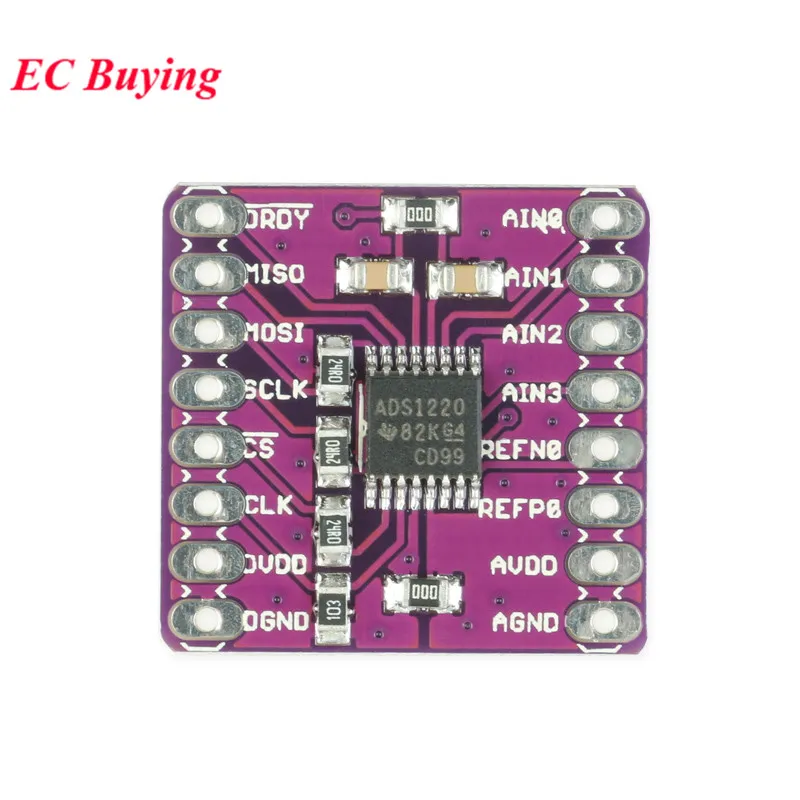

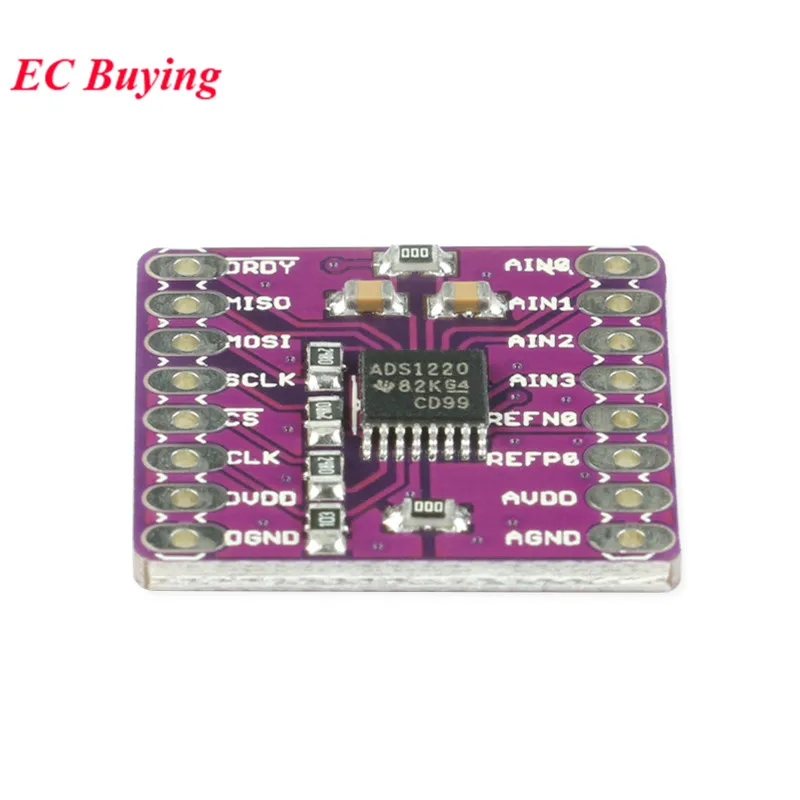

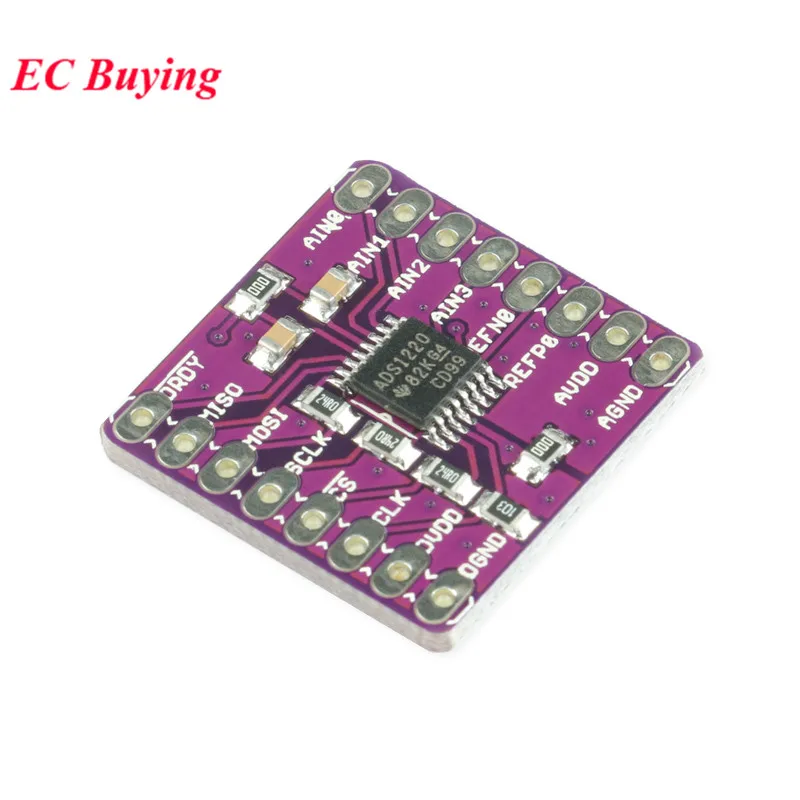

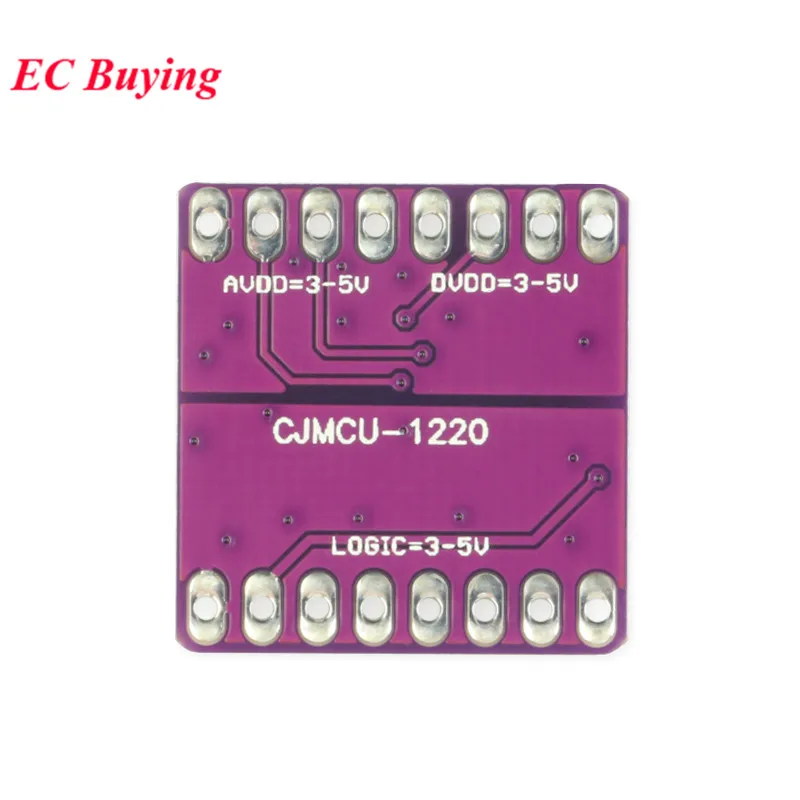

ADS1220 ADC 24 битный модуль преобразователя I2C с низким энергопотреблением аналогово

ADS1220 ADC 24 битный модуль преобразователя I2C с низким энергопотреблением аналогово

Описание продукта: В DS1220 является точной 24 битный аналого-цифрового преобразователя (АЦП), которая обеспечивает Множество встроенных функций, для того, чтобы снизить стоимость системы и количество компонентов для небольших датчик сигналов. Устройство проходит гибкий входной мультиплексор (MUX), низкий уровень шума, программируемый усилитель усиления (PGA), два программируемых источника тока возбуждения, справочная информация о напряжении, осциллятор, низкий боковой переключатель и точный датчик температуры для реализации двух дифференциальных или четырех одиночных входов. Устройство может быть преобразовано со скоростью передачи данных 2000 образцов в секунду (SPS) с одним циклом осадков. При 20 SPs цифровой фильтр обеспечивает одновременное отклонение 50 Гц и 60 Гц для промышленного применения с шумом. Внутренний PGA обеспечивает высокий коэффициент усиления до 128 в/в. PGA делает ADS1220 идеальным для измерения небольших сенсорных сигналов, таких как датчики температуры сопротивления (RTDs), термопары, термисторы и резистивные датчики моста. Устройство поддерживает измерение псевдо или полностью дифференциальных сигналов при использовании программируемого массива ворот. Кроме того, устройство может быть настроено для прохода через внутреннюю PGA, обеспечивая при этом высокое входное сопротивление и усиление до 4 VnV, что позволяет однократным измерениям. В режиме рабочего цикла, когда PGA отключен, энергопотребление Равно 120pa. ADS1220 доступен в бессвинцовом VQFN-16 или ATSSOP-16 посылка и указан в диапазоне температур от-40C до + 125C. Kтип регулятор температуры с термопарным измерения   Продукт Особенности: Низкое Потребление тока: до 120μA в режиме рабочего цикла (Типичный) Мощность диапазон: 3 ~ 5 V До 20 эффективных решений Два дифференциальных или четыре одиночных входа Двойной подобранный программируемый источник постоянного тока: 10μA до 1,5 мА Внутренний 2,048-в справочная информация: 5 ppm/°C (Типичный) дрейф Внутренний 2% точность осциллятор Внутренний датчик температуры: 0,5 °C (обычная) точность SPI совместимый интерфейс (режим 1)   Область применения: Температура датчик измерения: 1. Термистор 2. Регулятор температуры с термопарным 3. Сопротивление Температура детектор (компании "feilong"): 2 провода, 3 провода или 4-тип провода Мост Датчик измерения: 1. Давление датчик 2. Тензометрический датчик 3. Шкала Портативный инструмент Автоматизация производства и управление процессом
