VFD Музыка Аудио спектр дисплей индикатор 25 полос аудио Spectrumx Graphic Equlizer анализатор точные часы Регулируемые AGC

Продается как diy kit, легко построить

Особенности

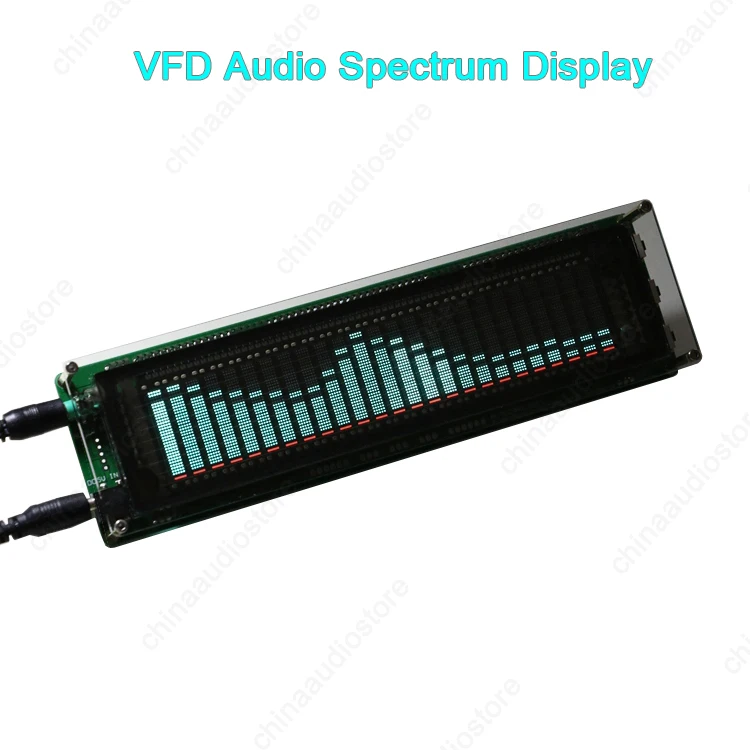

·Выделенный дисплей спектра VFD, Разрешение 25 полос

· Поддержка частотной развертки 32 Гц-16 кГц, обеспечивает точность каждого диапазона.

· Скорость падения планки светильник, время удержания и скорость падения пика можно отрегулировать отдельно.

· Реальный выход и плавный выход I/ smooth выход II выбор.

· Яркость часов можно регулировать 3 уровня.

· Расширенный функциональный интерфейс (инфракрасный, выбор источника звука, регулятор громкости двигателя, клавиша громкости, отображение громкости, управление в режиме ожидания)

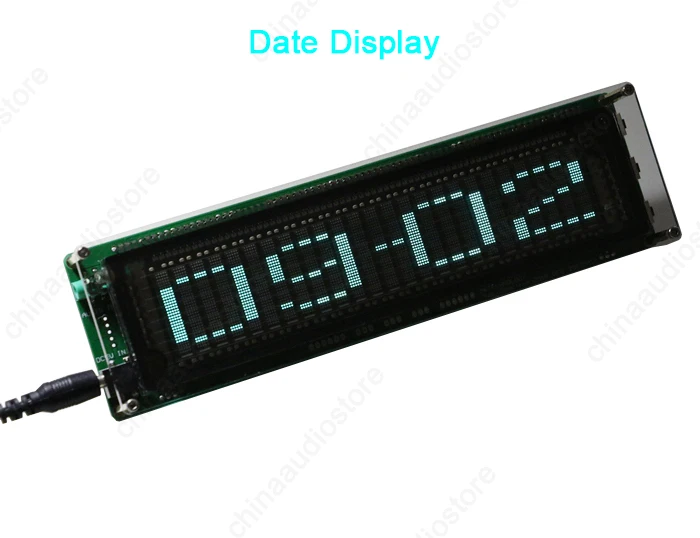

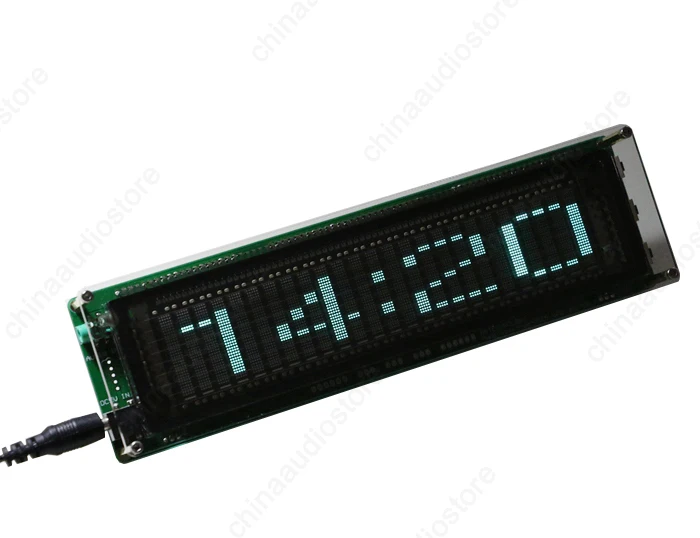

· Функция точного отображения часов.

(SD2405AL встроенный кварцевый генератор чип может обеспечить точность часов + 5ppm (при 25 + 1 градусов по Цельсию), годовой погрешность составляет менее 2,5 минут)

· Программное обеспечение AGC + пользовательская Выходная кривая, чтобы гарантировать, что входной сигнал в большом диапазоне выходного эффекта является идеальным.

· Пользовательский дисплей диапазона частот, чтобы гарантировать, что даже 25 сегмент, может полностью отображать диапазон частот аудио.

Никогда не превышать 5 В,Рекомендуется 5 В/2 А.

Специальные операции:

Обычный режим:

1. Один клик

Чехол с крышкой вверх-изменение режима

DOWN-изменение режима

Ок-Нижний линейный дисплей или нет в режиме спектра.

2. Двойной щелчок

OK-Переключение реального/гладкого выхода I/ smooth II

3. Три щелчка

Переключатель эффекта OK - Menu, переход вправо-влево/переход вверх-вниз/Средний складной открытый.

4. Четыре нажатия

OK-функция отображения громкости ВКЛ или ВЫКЛ.

5. Пять кликов

Ок-Переключение уровня выхода расширенного порта, высокий или низкий уровень.

Композитный ключ

Вверх + вниз-2 секунды,

A.(в режиме спектра)

Внешние порты включаются или выключаются (включая инфракрасный интерфейс, интерфейс выбора источника звука, интерфейс управления двигателем громкости, интерфейс ключа громкости, интерфейс управления в режиме ожидания).

B.(в режиме часов)

Переключение эффекта отображения часов.

Вверх + вниз + ОК-2 секунды, войдите в программу самотестирования экрана, нажмите кнопку ОК 1 секунду, чтобы выйти.

Вверх + вниз + ОК-5 секунд, введите функцию инфракрасного обучения, нажмите кнопку ОК, чтобы выйти за 1 секунду.

Вверх + вниз + ОК-10 секунд, заводские настройки инфракрасного восстановления кода (по умолчанию Tmall инфракрасный пульт дистанционного управления).

Нажмите и удерживайте кнопку

Режим ожидания (или режим ожидания) увеличение яркости

(Обратите внимание, если вам нужно увеличить до самого яркого уровня, нажмите около 10 секунд, если яркость в режиме ожидания слишком высока, это вызовет неравномерность VFD, наивысший уровень яркости не рекомендуется).

Режим понижения яркости (или режим ожидания)

Режим настройки скорости: (в обычном режиме, нажмите кнопку в течение 2 секунд, чтобы войти, нажмите кнопку в течение 2 секунд, чтобы выйти).

OK-

A. Скорость падения на светильник (15 опций)

B. Время удержания пика (15 опционально)

C. Скорость падения пика (15 опционально)

D. Выбор выхода (реальный выход/плавный выход I/гладкий выход II)

Цикл в этих функциях.

Увеличение времени, скорость уменьшается.

Понижение времени, увеличение скорости.

Режим настройки часов: (в обычном режиме, нажмите кнопку в течение 5 секунд, чтобы войти, нажмите кнопку в течение 2 секунд, чтобы выйти).

Один клик

Ок-Переключение часов/мин/сек/год/месяц/день

Увеличение часов/минут/сек/год/месяц/день.

Снижение-часов/мин/сек/год/месяц/день.

Другое рабочие функции:

Заводским настройкам по умолчанию

Ок-10 секунд.

Важные Примечания:

(VFD) вакуумный флуоресцентный дисплей-это витрина и от развития вакуумной электроники, электроны, излучаемые катодом (тип прямого нагрева, называемый нитью), и ускоряют управление воротами, поток электронов на стеклянной подложке напечатан на электроде и аноде фосфора и решетке и стеклянной крышке. Он использует Электронный фосфор удара, чтобы сделать люминофорное свечение, это своего рода само светящееся устройство дисплея.

1. Из-за условий работы VFD, есть высокое напряжение постоянного тока около 38 в, поэтому не прикасайтесь к контактам VFD, когда он работает.

2. Из-за особенностей VFD, длинная Рабочая яркость будет ослаблена, поэтому она станет неровной, это нормальное явление.

3. Потому что модуль часов выбран частей, если нет установленного модуля часов, то соответствующие инструкции по функции часов недействительны.

4. Когда нет функции часов, нет ввода сигнала и работы кнопки, войдет в режим ожидания и отображение режима ожидания символов, во внешнем закрытом порту, через 1 минуту он закроет источник питания накаливания и высокое напряжение VFD. Введите режим глубокого ожидания. Автоматическое включение при входном сигнале или при нажатии кнопки.

Диапазон частот в центре спектра показан на рисунке

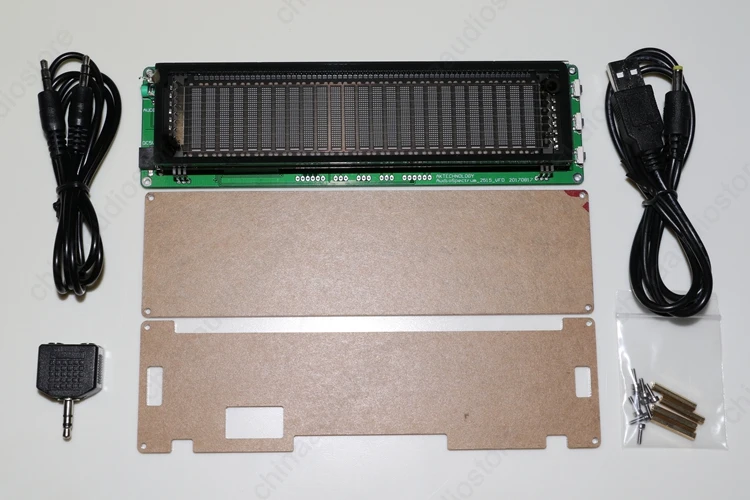

• Один VFD аудио спектральный дисплей анализатор DIY kit
