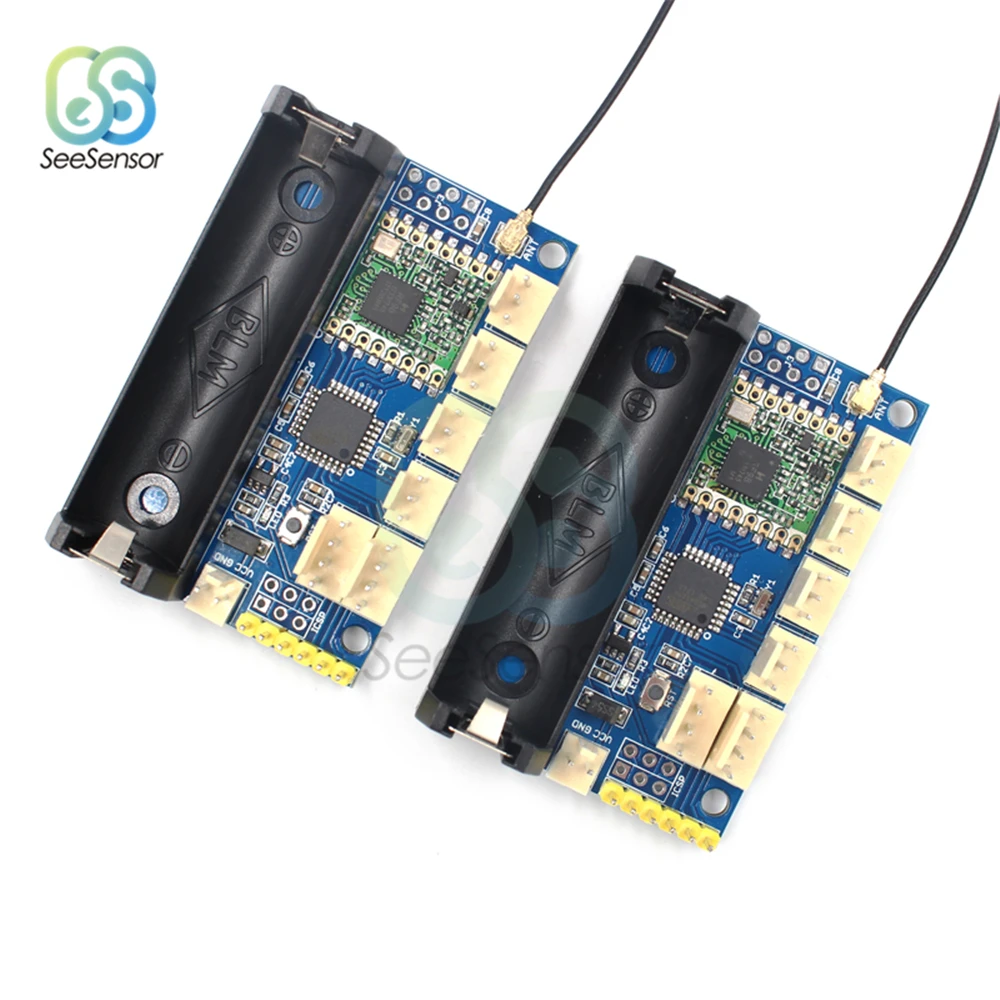

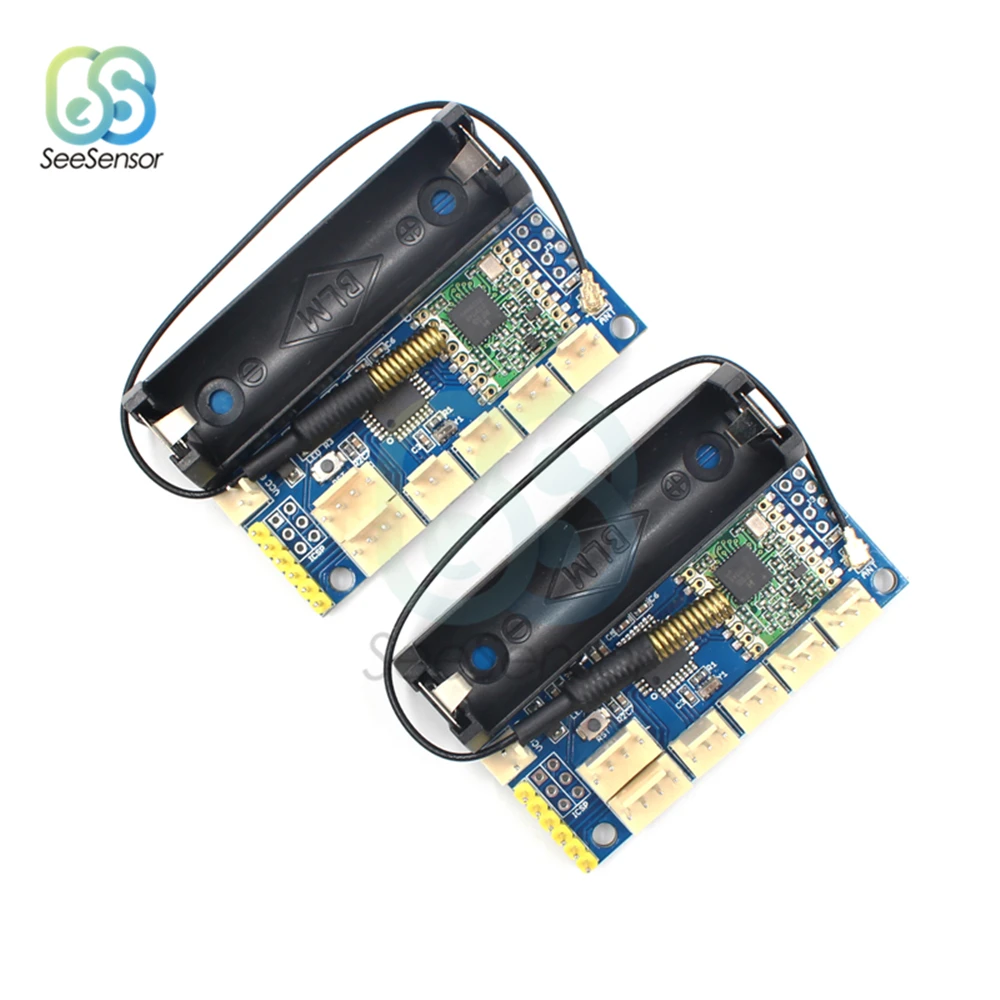

LoRa радио узел V1.0 433 МГц 868 915 RFM95 SX1276 ATmega328P RFM98 с 3 7 В 14500 держатель батареи 12 Антенна

LoRa радио узел V1.0 433 МГц 868 915 RFM95 SX1276 ATmega328P RFM98 с 3 7 В 14500 держатель батареи 12 Антенна

Описание:

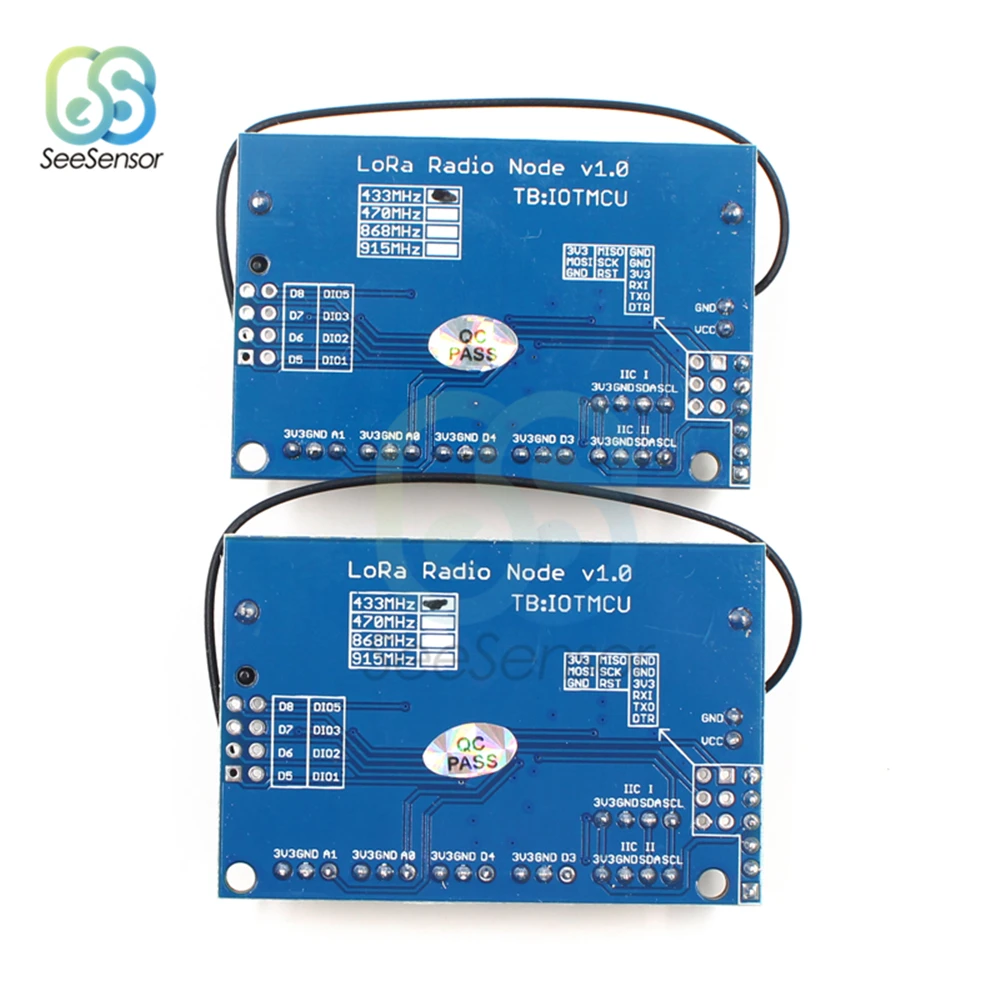

Радиосвязь LoRa v1.0 433 МГц/868 МГц/915 МГц на основе радиомодуля ATmega328P и RFM98/RFM95 433 МГц/868 МГц/915 МГц. Основной чип ATmega328P подключен на 8 МГц и на 3,3 в логике, которая использует мини-загрузчик Arduino pro 8 МГц 3,3 В, использование такое же, как и Arduino pro mini. Этот чип имеет 32 K вспышки и 2 K оперативной памяти.

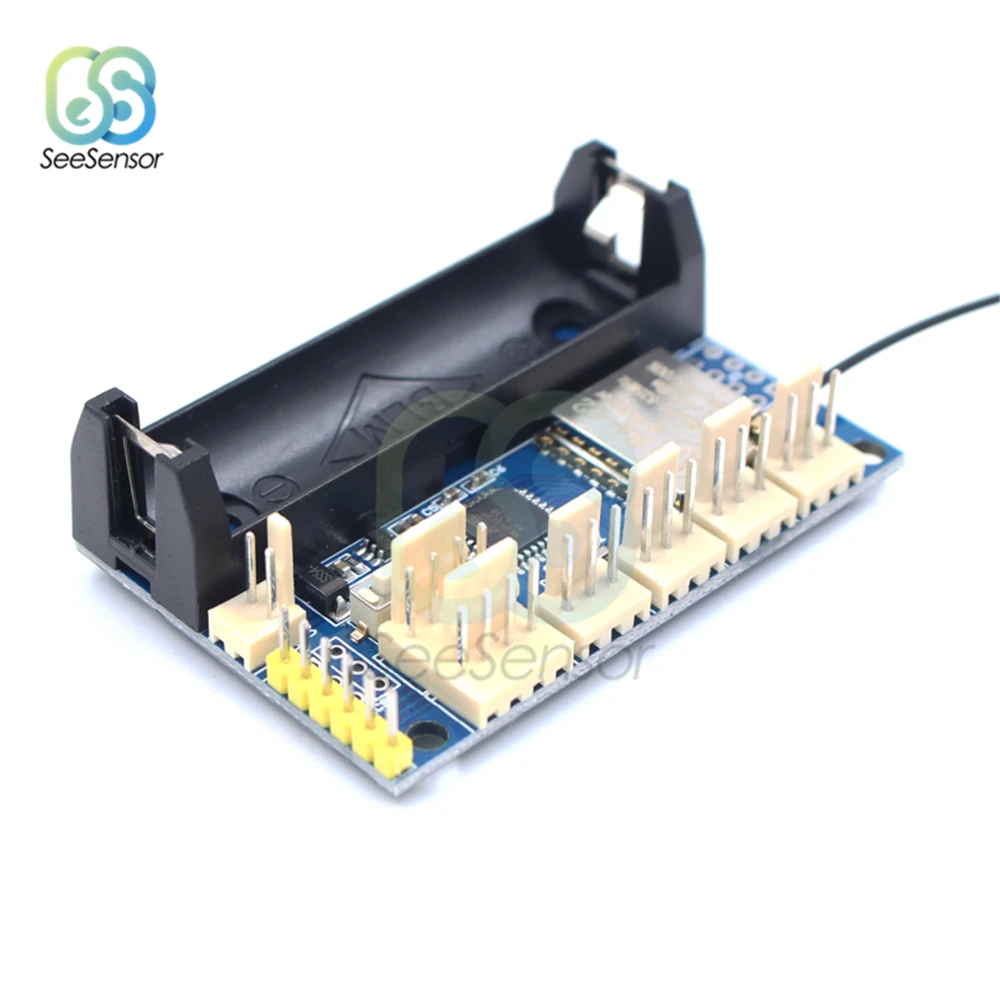

На борту с держателем аккумулятора 3,7 В 14500, поэтому он может использоваться в любом месте. В этом радиосвязи LoRa мы выбиваем 2 IIC порта, 2 аналоговых порта (A0 A1) и 2 цифровых порта (D3 D4) с 4-контактным и 3-контактным разъемом типа 2510-I.

Характеристика:

· Источник питания: 3,7 В 14500 Lipo аккумулятор или 3,7-12 В постоянного тока (VCC GND: 2PIN 2510-I Тип подключения)

· Размер: 40 мм x 60 мм

· ATmega328P @ 8 МГц с 3,3 В логики/мощности

· 3,3 В регулятор с выходом пикового тока 500мА

· Аппаратный серийный, аппаратный I2C, аппаратный SPI поддержка

· 1 x штифты ШИМ: D3

· 12 аналоговых входов: A0 A1

· Pin #13 синий светодиод для общего назначения мигающий

· 2 монтажных отверстия

· Кнопка сброса

Этот узел LoRa Radio использует дополнительное пространство, оставленное для добавления радиомодуля RFM95 LoRa 868 MHz. Эти радиостанции не подходят для передачи аудио или видео, но они хорошо работают для передачи небольших пакетов данных, когда вам нужно больше диапазона, чем 2,4 ГГц (BT, BLE, WiFi, ZigBee).

· SX1276 LoRa® модуль на основе SPI интерфейса

· Packet radio с готовыми к использованию библиотеками Arduino

· Использует любительский или без лицензии ISM band: ITU "Europe" license-free ISM или ITU "American" любительский (с любительскими ограничениями диапазона)

· + 5 до + 20 дБм до 100 мВт выходная мощность (Выходная мощность выбирается в программном обеспечении)

· ~ 300uA во время полного сна, ~ 120mA пик во время + 20dBm передачи, ~ 40mA во время активного прослушивания радио.

· Соединитель UFL

Модель: Ra-02 433 МГц

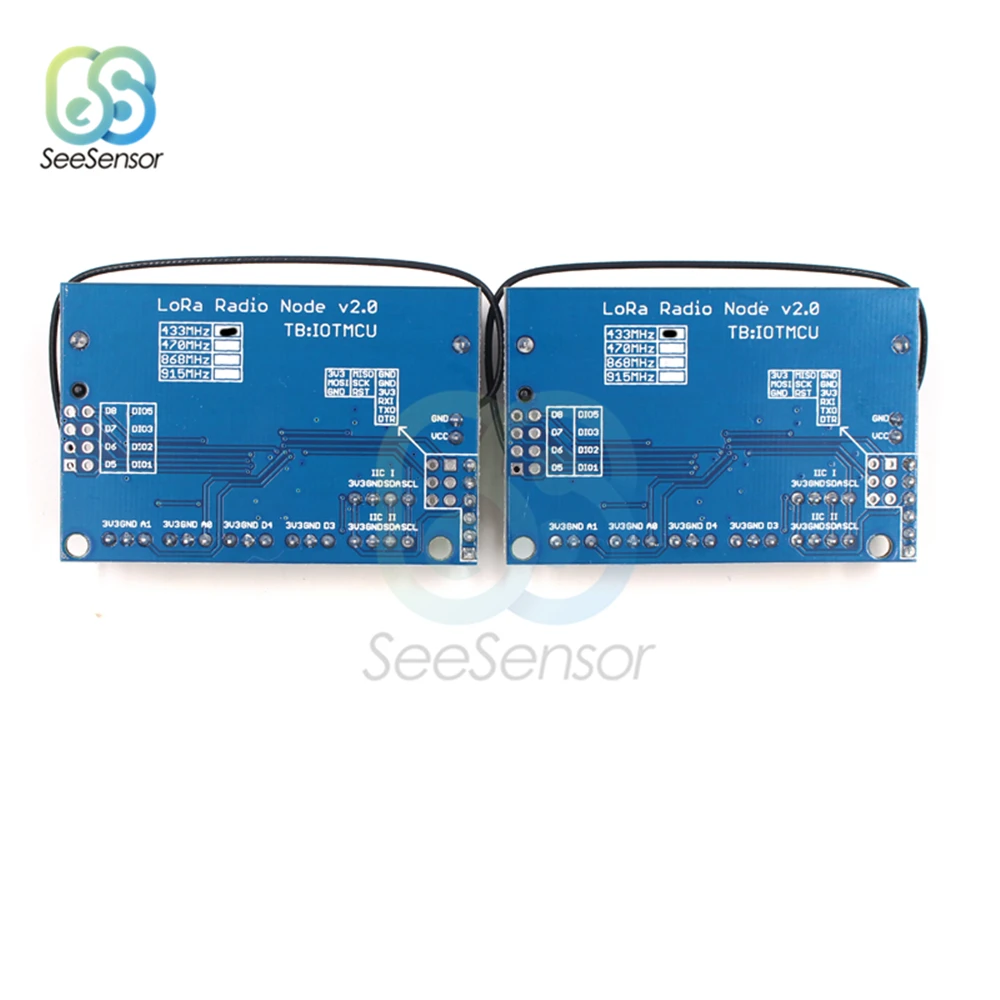

LoRa Radio Node v2.0 на базе ATmega328P и Ra-02 радиомодуля 433 МГц. Основной чип ATmega328P подключен на 8 МГц и на 3,3 в логике, которая использует мини-загрузчик Arduino pro 8 МГц 3,3 В, использование такое же, как и Arduino pro mini. Этот чип имеет 32 K вспышки и 2 K оперативной памяти.

На борту с держателем аккумулятора 3,7 В 14500, поэтому он может использоваться в любом месте. В этом радиосвязи LoRa мы выбиваем 2 IIC порта, 2 аналоговых порта (A0 A1) и 2 цифровых порта (D3 D4) с 4-контактным и 3-контактным разъемом типа 2510-I.

Характеристика:

· Источник питания: 3,7 В 14500 Lipo аккумулятор или 3,7-12 В постоянного тока (VCC GND: 2PIN 2510-I Тип подключения)

· Размер: 40 мм x 60 мм

· ATmega328P @ 8 МГц с 3,3 В логики/мощности

· 3,3 В регулятор с выходом пикового тока 500мА

· Аппаратный серийный, аппаратный I2C, аппаратный SPI поддержка

· 1 x штифты ШИМ: D3

· 12 аналоговых входов: A0 A1

· Pin #13 синий светодиод для общего назначения мигающий

· 2 монтажных отверстия

· Кнопка сброса

Эти радиостанции не подходят для передачи аудио или видео, но они хорошо работают для передачи небольших пакетов данных, когда вам нужно больше диапазона, чем 2,4 ГГц (BT, BLE, WiFi, ZigBee).

· SX1278 LoRa® модуль на основе SPI интерфейса

· Packet radio с готовыми к использованию библиотеками Arduino

· Максимальная мощность передачи: 18 ± 1 дБм

· Рабочий ток: TX-93mA Rx-12.15mA

· Разъем IPEX

В комплект входит:

1 x радиосвязь LoRa

1 x пружинная антенна интерфейса IPEX
