Основные различия между micro2440 и mini2440 следующие:
1. Примите в виде основная плата + нижняя плита, основной плате принимает 6-слойная плата дизайн, который является более стабильным и удобно для группы пользователей развиваться.
2. Клавиатура и интерфейс камеры защищены внешним ЖК-экраном, что удобно для клиентов при проектировании и использовании.
3. Последовательный интерфейс добавляет 2 интерфейса DB9 для упрощения приложения клиентом на 3 последовательных порта, и 3 COM-порта TTL уровня.
4. Добавлен порт аудиовхода для решения неудобств доступа к микрофону, используя предложение большинства клиентов mini2440.
5. Интерфейс JTAG находится на основной плате и может быть настроен, даже если он отделен от нижней платы.
6. Ресурсы программного обеспечения в основном одинаковы! Если вы использовали mini2440 для раннего развития продукта, очень удобно пересадить программу в макетную доску micro2440!

Основные металлические ресурсы платы:

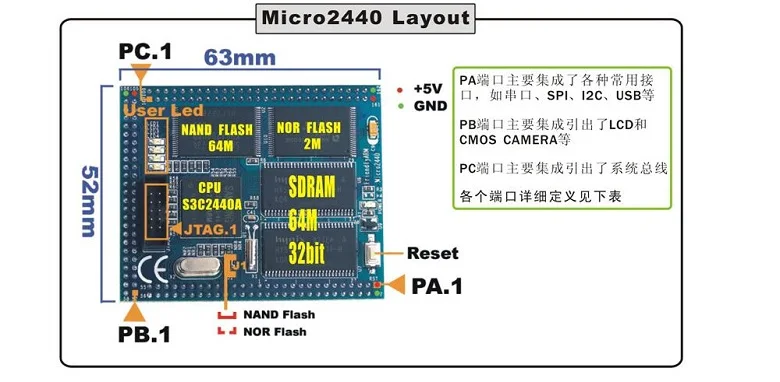

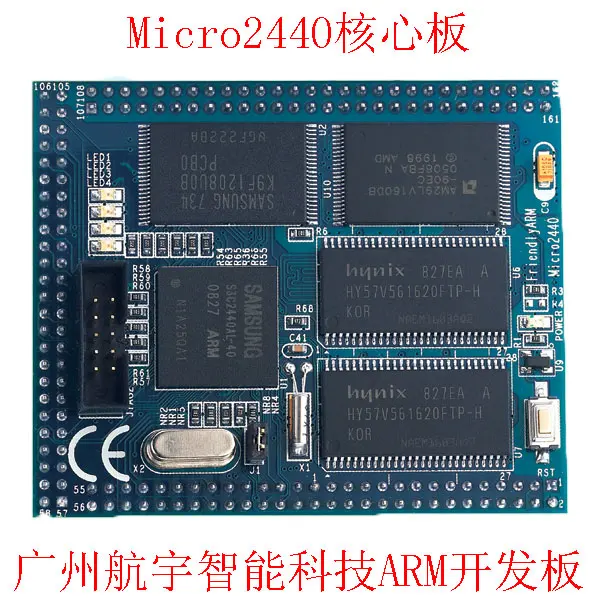

Как показано на рисунке, компоновка сердцевины Micro2440 спроектирована с шестью слоями и проводкой равной длины используется для удовлетворения завершения сигнала.
Требования к целостности. С точки зрения отладки, разработки и простоты обслуживания Мы помещаем основные чипы на верхний слой. Для того, чтобы удобно вытащить и извлечь больше контактов сигнала ЦПУ, на материнской плате используются булавки типа «U» с расстоянием 2,0 мм, так что мы часто называем его «U» основной платой-U2440.
Micro2440-это на самом деле небольшая системная плата Zui, которая содержит базовую схему питания (источник питания 5 В), схему сброса и т. д.
Стандартный интерфейс отладки JTAG, индикаторная лампа отладки пользователя, центральный процессор, блок хранения и т. д. ячейка флэш-памяти включает в себя флэш-память NAND и флэш-память. Его можно запускать с NAND или с помощью jumper J1.
Динамическая система. Как правило, ни Вспышка оснащена BIOS (мы используем supervivi), который не часто меняется, в то время как NAND вспышка сгорит и записывает полные системные программы (загрузчик, ядро, файловая система и т. д.).
Специфические характеристики аппаратных средств для Ядро платы Micro2440:
Процессор
-Samsung S3C2440A, основная частота 400 МГц, высокий Zui 533 МГц
SDRAM
-Встроенный 64M SDRAM
-Шина данных 32 бит
-Частота часов SDRAM до 100 МГц
Флэш-память
-На плате 256M Nand флэш, сбой питания не изменяется, 1 Гб опционально
-На плате 2M или Flash, сбой питания не прост, установлено BIOS
Интерфейсы и ресурсы
-A 56 Pin 2,0 мм GPIO interface PA
-50 Pin 2,0 мм ЖК-дисплей & CMOS камера Интерфейс PB
-ПК с интерфейсом шины системы с 56 контактами и шагом 2,0 мм
-Схема сброса борта
-Интерфейс JTAG с 10-контактным расстоянием 2,0 мм на плате
-Четыре лампы для отладки пользователя
Источник системных часов
-Пассивный кварцевый генератор 12 м
Часы в режиме реального времени
-Внутренние часы в режиме реального времени (необходимо подключить к резервным литиевым аккумуляторам)
Блок питания системы
-+ 5 В
Размер
-63x52 мм

Основные металлические ресурсы:

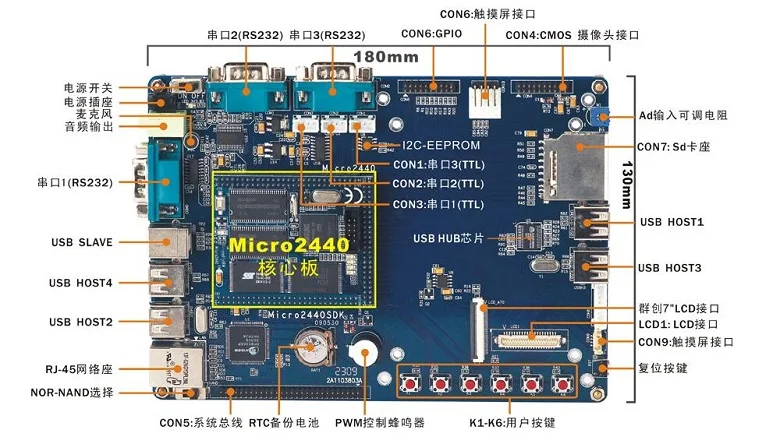

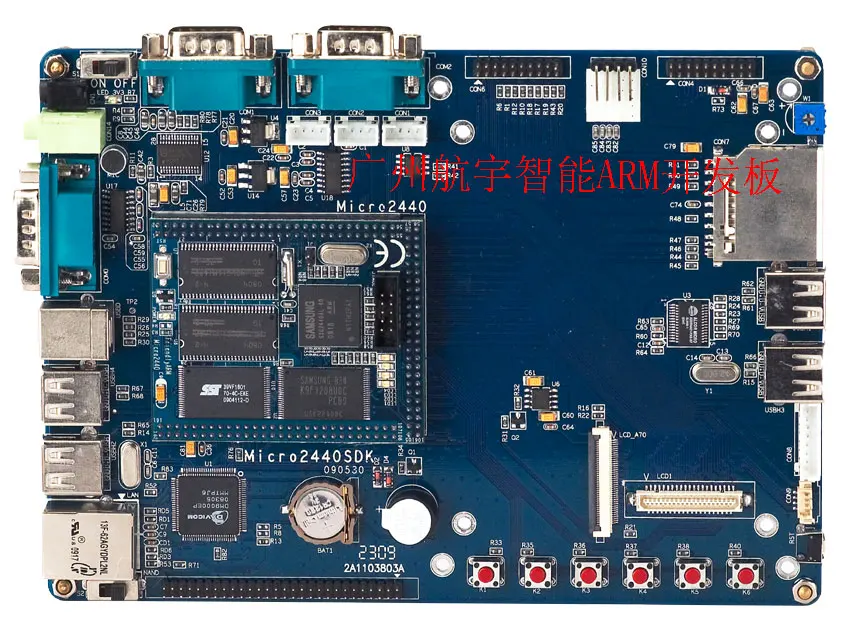

Схемы и интерфейсные ресурсы Micro2440 SDK показаны на рисунке выше. Это двухслойная печатная плата для удобства.
Используйте r-обучение, разработку и опорное использование, указанные выше приводят к различным общим интерфейсам, и большинство из них концентрированы на боковой стороне печатной платы, избыточные порты ввода-вывода и Системная шина тянутся через штырь с расстоянием 2,0 мм.
Основные характеристики ресурсов SDK Micro2440:
* 100M сетевой RJ-45 интерфейс, используя DM9000 чип сетевой карты
* Три последовательных интерфейса, интерфейс RS232 и интерфейс TTL, соответственно.
* Четыре USB хосты (с помощью USB 1,1 протокол) распространяются через usb-хаб чипы
* 1 USB-кабель (с использованием протокола USB 1,1)
* Стандартный аудиовыход интерфейс сервера сигнализации), мы всегда укладываемся для платы микрофон (с микрофоном)
* ШИМ-управляемый зуммер
* Регулируемое соединение сопротивления W1 для испытания на преобразование AD
* Шесть пользователя ключи нарисованы через иглу сиденья, которая используется для других целей.
* 1 стандартный SD Держатель для карт
* С нашей компанией можно напрямую подключиться к двум сидениям ЖК-интерфейса, с которых 1 ЖК-дисплей имеет 41 контактный разъем 0,5 мм.

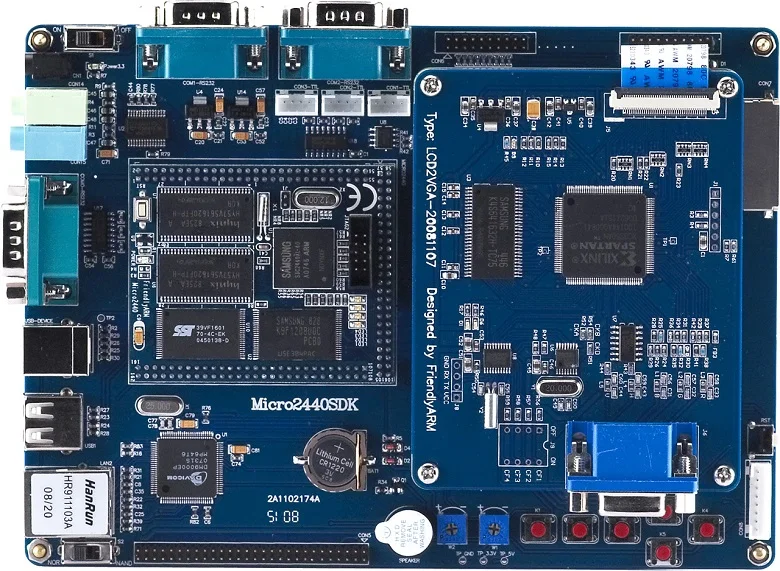

При наличии модуля отображения реальных цветов или платы адаптера VGA другой интерфейс ЖК-дисплея подходит для прямого подключения к групповым инновациям.
7 "ЖК-дисплей.
* Два интерфейса сенсорного экрана, расстояние 2,0 мм и расстояние 2,54, идентичны по размеру.
* КМОП Интерфейс камеры (CON4) с 20-контактный разъем 2,0 мм расстояние булавки может быть непосредственно подключенный к нашей компании
Модуль камеры CAM130.
* Резервная батарея на плате RTC
* 1 вход питания + источник питания 5 В
Определения основного интерфейса:
В дополнение к стандартным интерфейсам: аудиовход и выход, последовательный интерфейс DB9 COM0,
COM1, COM2, USB и USB, RJ-45 сетевого интерфейса, циклическая запись, SD Держатель для карт и т. д. Для упрощения обучения и разработки также представлены другие периферийные устройства и интерфейсы, такие как GPIO, интерфейс системы шины. Их названия и определения можно запросить в руководстве пользователя.

Описание множества современных функций mini2440
(1) Первое внутреннее 2440 Совет по развитию широко поддерживается сообщества Linux (Mini2440 с Linux-2.6.31)
Официально добавляется в официальное ядро Linux)
(2) Первая макетная плата 2440, поддерживающая универсальные USB-камеры под Linux (Похожие продукты по-прежнему используются сегодня)
Микрокамеры Meso-Star, которые почти вымерли и имеют плохой эффект съемки, не имеют графического интерфейса.
(3) Первая макетная плата, которая унифицирует Стандартный перекрестный компилятор EABI (Похожие продукты по-прежнему используют пэчворк)
Три версии компилятора, что приводит к неэффективному развитию и не способствует начинающим схватывать вход)
(4) Секция 1 обеспечивает полную BSP (со штаб-квартирой в Linux-2.6.29 (в настоящее время Linux-2.6.32.2) и Windows CE 6,0)
Макетная плата, полностью оснащенная практичным графическим интерфейсом (часть аппаратного обеспечения похожих продуктов поставляется только и по-прежнему крадует
Тестирование кода на ранней командной линии с удобным рычагом
(5) Первая поддержка. Сетевая плата 3,5 и 2440 Tencent Qiuqiu (октябрь 2009, добавка Windows CE 6,0)
Выпуск Ding 3)
(6) Первая макетная плата позволяет пользователям свободно и без программирования настроить экран загрузки Windows CE.
Также можно запустить систему за 10 секунд (система Windows CE похожих продуктов обычно начинается за 30 секунд или даже 70 секунд)
(7) Первая макетная плата, которая поддерживает сжатие и обновление USB Linux (поддержка yaffs 2) и Windows CE 6,0, а также поддерживает резервное копирование Nand Flash для ПК.
Действительно подходит для массового производства

Характеристики программного обеспечения платы разработки
1. Характеристики системы Linux 2.6.32.2
Издание
-Linux 2.6.32.2 (BSP может адаптироваться на 64M/128M/256M/512M/1GB Nand Flash)
Поддерживаемые файловые системы
-Yaffs2 (читаемая и записываемая файловая система, рекомендуется)
-Cифс (сжатая файловая система только считывания, рекомендуется при обновлении данных онлайн)
-Ext2
-Fat32
-NFS (сетевая файловая система, легко использовать в разработке драйверов и приложений)
Основной драйвер (следующие драйверы указаны в исходном коде)
-Стандартный драйвер с 3 последовательными портами
-Драйвер DM9000
-Аудиодрайвер (успешный) (записываемый)
-Драйвер RTC (отключение питания экономит время)
-Пользовательский светодиодный драйвер лампы
-USB-драйвер хоста
-Драйвер ЖК-дисплея True color (включая драйвер 1024x768VGA)
-Драйвер сенсорного экрана
-Универсальный USB-драйвер для камеры без драйверов
-USB-мышь, USB-драйвер клавиатуры, USB-диск, мобильный жесткий диск
-Драйвер SD-карты, поддерживает высокоскоростную SD-карту, Zui большой емкости до 32 Гб
-I2C-EEPROM
-ШИМ-управляемый зуммер
-Драйвер подсветки ЖК-дисплея
-Драйвер преобразования A/D
-Привод Watchdog (сброс Watchdog эквивалентен холодному сбросу)
Приложение Linux и программа обслуживания
-Busybox 1,13 (Linux инструментарий, включая обычные команды Linux и т. д.)
-Telnet, Ftp, inetd (инструменты и услуги удаленного входа в сеть)
-Boa (веб-сервер)
-Madplay (mp3-плеер на основе консоли)
-Моментальный снимок (графическое программное обеспечение на основе консоли)
-Ifконфигурация, ping, маршрут и т. д. (команды общего сетевого инструмента)
Встроенная платформа видеосистемы (предоставляется в исходном коде)
-Qt/Embedded 2,2
Есть две версии X86 и arm
Практичная программа тестирования Qtopia
Примечание: следующие программы самостоятельно разработаны «friendly arm» и не предоставляют исходный код.
-Проверка конверсии A/D
-Светодиодный управления
-Тест кнопок
-I2C-EEPROM для чтения и записи Тесты
-Тест ЖК-дисплея
-Тест на пин
-Динамический предварительный просмотр и фото универсальной USB-камеры без драйвера
-Записывающее устройство
-Веб-браузер
-Тест Watchdog
-Настройки сети (сохраняемые параметры)
-Управление Подсветкой
-Настройки языка: можно установить английский и китайский языки
-Рукописное письмо: в основном используется для проверки точности сенсорных ручек
-Автоматическое крепление и разгрузка карт MMC/SD и оптического диска

2. Характеристики системы Windows CE 6,0
Издание
-Windows CE Embedded 6,0 (BSP может адаптироваться на 64M/128M/256M/512M/1G Nand Flash)
Характеристика
-Выпуск 3, новый патч, основанный на Zui (выпущен в октябре 2009 года), позволяет пользователям самостоятельно добавлять мобильные осенние компоненты.
-Поддержка. Сеть 3,5
Закручивания крышек дой-полный каталог четкость и writability, третий-вечерние программное обеспечение может быть установлен, как, например, Mengtan рукописный метод ввода
-Поддержка быстрого запуска (менее 10 секунд)
Предоставляет текущий внутренний Zui perfect Windows CE 6,0 BSP (включая загрузчик) и 100% открытый исходный код, в том числе:
1-ШИМ зуммер
2 - CMOS камера
3 - I2C - EEPROM чтение и запись
Аналогово-цифровое преобразование 4 - ADC
5-сторожевой
6 клавиш пользователя (6)
7-пользовательский светодиодный (4)
8. Управление и управление подсветкой (можно установить время отключения подсветки и пробудить через клавиши, сенсорный экран, клавиатуру, мышь)
9 - RTC
Сетевая карта 10 - DM9000
11-большой емкости высокоскоростной SD карта, Zui высокого памяти до 32 Гб
12-USB-диск, USB-клавиатура, USB-мышь и т. д.
13. Воспроизведение и запись звука
14-Touch Экран
Драйвер 15-LCD (поддержка N35/T35, A70, L80, VGA1024x768, соответствующее разрешение: 240x320,
800x480, 640x480, 1024x768)
16-Поддержка нескольких типов ЖК-дисплеев, просто изменяя определение файла заголовка (Поддерживайте WinCE5)
Настройки вращения 17-LCD
18-идеальные 3 драйвера последовательного порта (UART0 может быть указан как выход отладки, просто модифицируя определение файла заголовка
Или обычный последовательный порт, поддерживается WinCE5)
19-изменяя файл заголовка Nboot, вы можете легко настроить схему цвета, местоположения, ширины и загрузки панели прогресса.
Расположение и фон пленки
20-Добавление удобного инструмента для изготовления логотипа, StartLogoMaker (зеленое программное обеспечение, которое работает на XP или Vista,
Win7)
21. Вы можете записывать обычные файлы BMP в качестве экрана загрузки через USB
С новыми и совершенными BSP выше добавлены следующие утилиты Windows CE, базовые и Qtopia
Держите тот же или аналогичный интерфейс:
- (1) ЖК-тест: ЖК-тест
- (2) ШИМ-звуковой сигнал: ШИМ-управляемый зуммер
- (3) CMOS-камера: Динамический предварительный просмотр и фотография CMOS-камеры
- (4) I2C-EEPROM: чтения и записи EEPROM Тесты исходя из I2C автобус
- (5) Watchdog: тест Watchdog
- (6) AD-Convert: тест на преобразование ADC
- (7) кнопки: тестирование клавиатуры
- (8) поворот: настройки вращения экрана (можно сохранить результаты поворота)
- (9) автоматическая Настройка: Настройка процедуры автоматического оформления
- (11) записывающее устройство: Тест записи (оригинал, интерфейс слегка отрегулирован)
- (12) Помощник последовательного порта
- (13) светодиодный тестирования

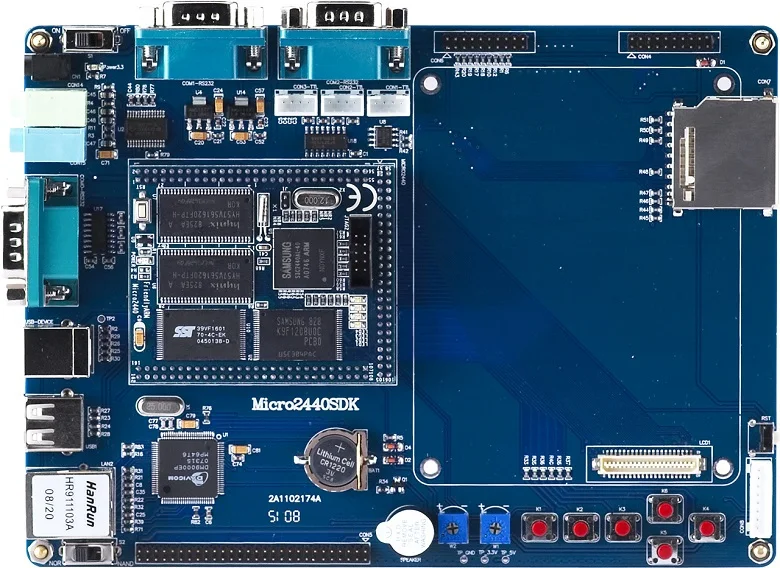

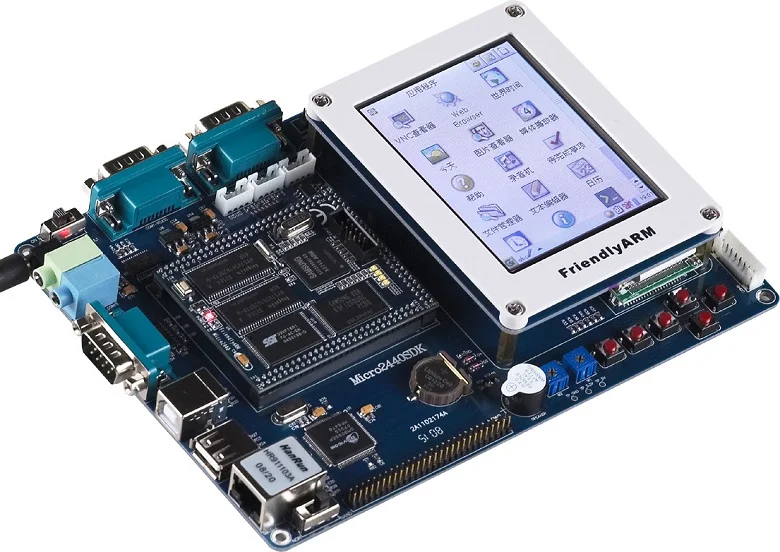

Ниже приведены фотографии набора micro2440
