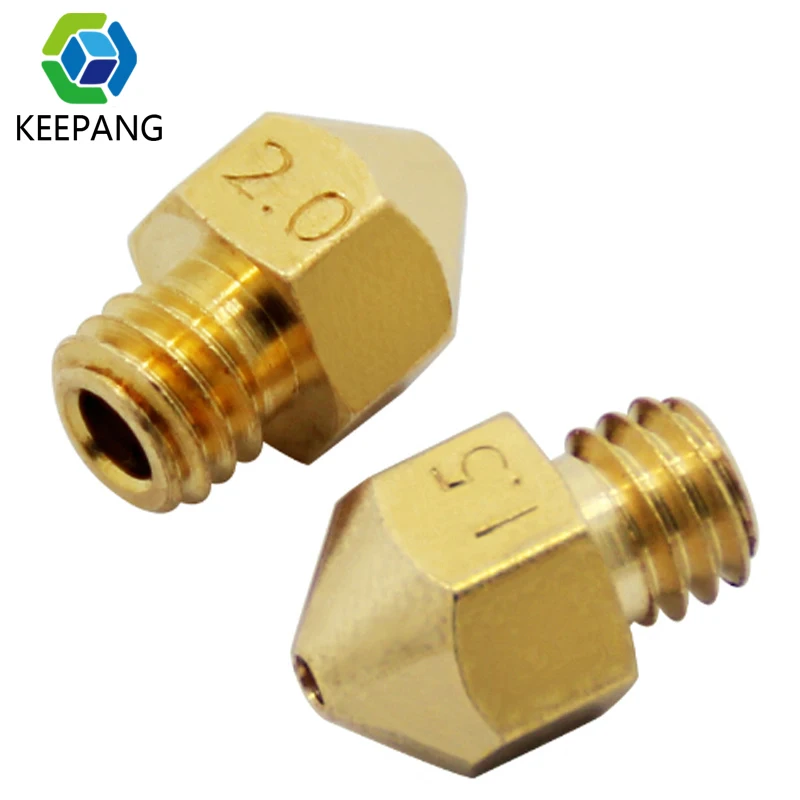

Латунная насадка для 3D принтера с большими отверстиями медная большого калибра 1
71,28 руб.
Новое поступление
Запчасти для 3d принтера Prusa i4 принтер с горячей станиной/нагреватель
1 137,52 руб.

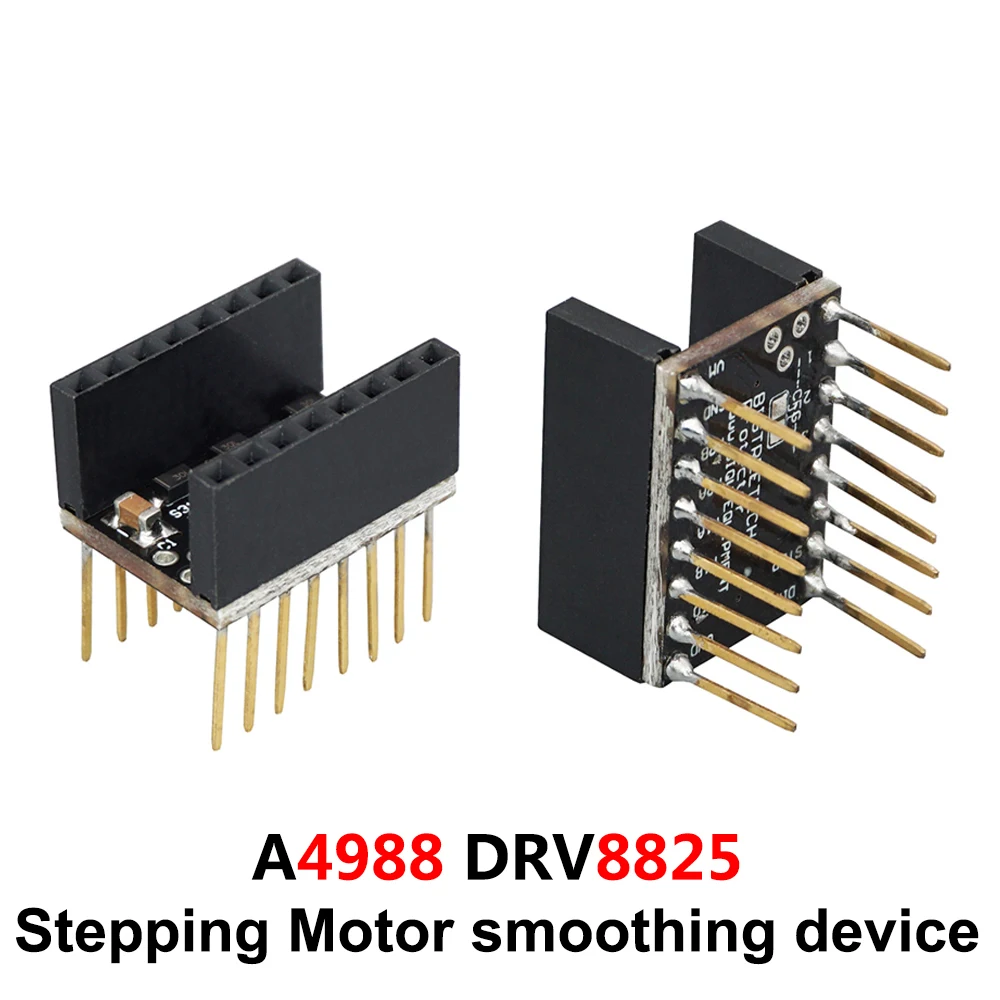

Устройство для сглаживания шагового двигателя детали 3D принтера A4988 Drv8825
138,02 - 220,68 руб.
Аксессуары для 3D принтера 4 концевых переключателя с проводом 0 9 м + провод
273,00 руб.

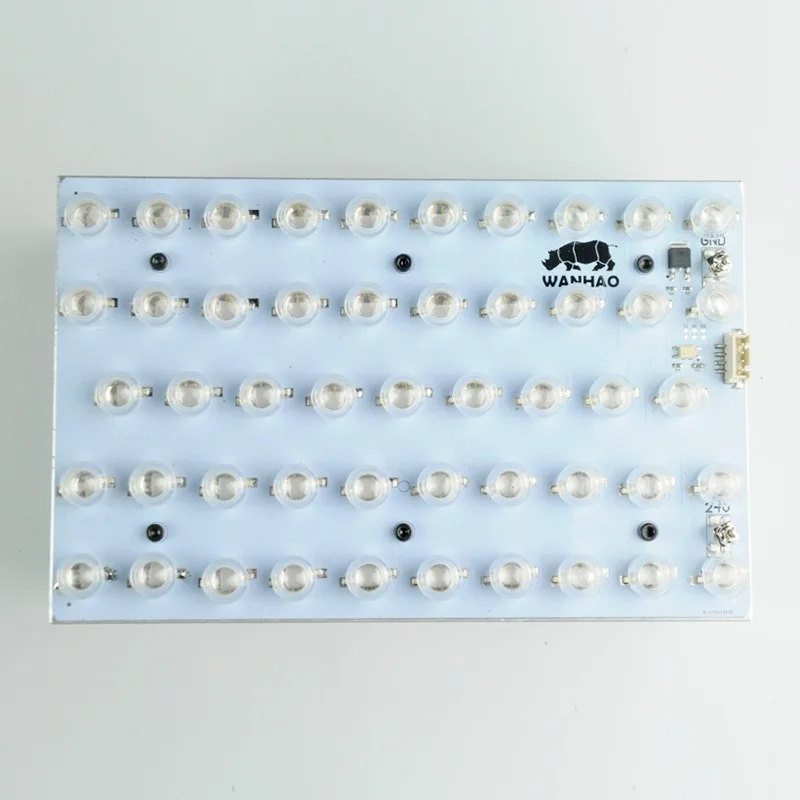

УФ панель D8 (с объективом)|Детали и аксессуары для 3D-принтеров| |
4 550,06 руб.

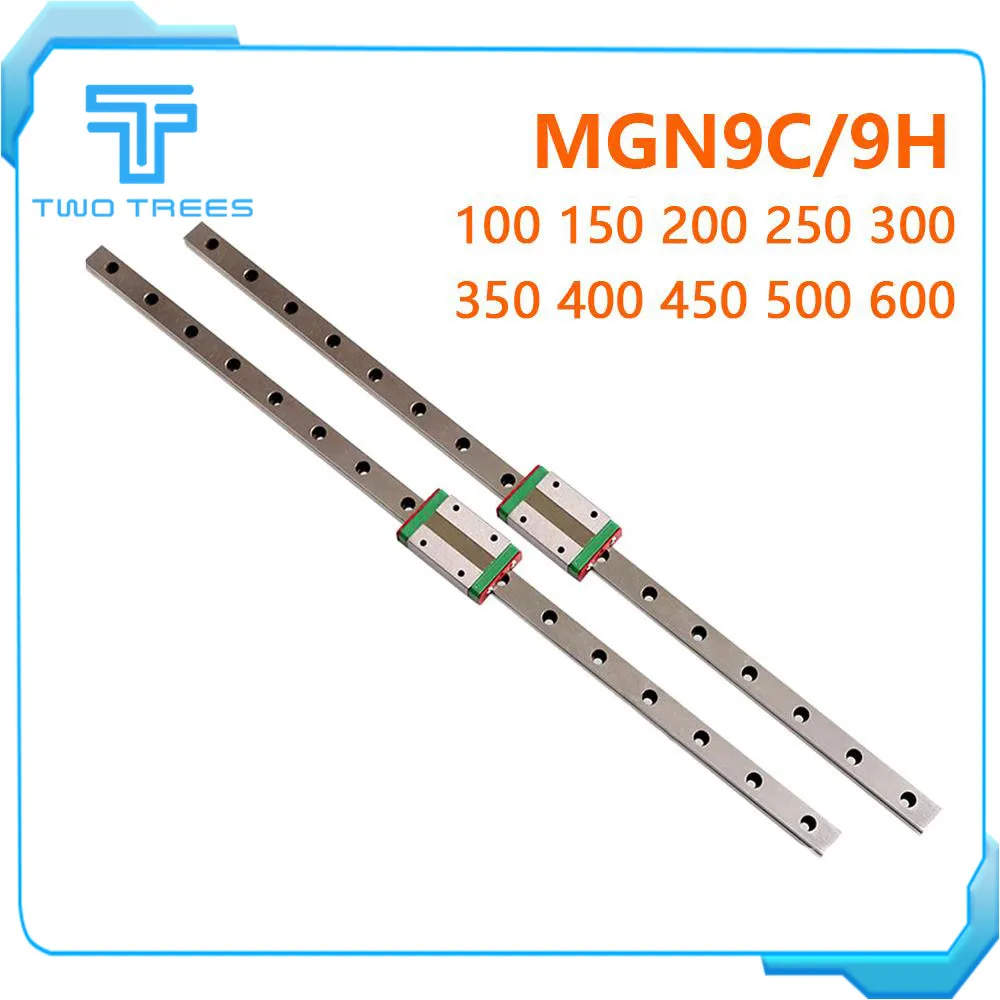

Новый 3D принтеры линейные направляющие MGN9MM 100 150 200 250 300 350 400 450 500 550 600 мм рельсы + MGN9C
623,36 руб.
Новинка 2016 ультимейкер 2 Extended + Olsson комплект с наконечником печатающей головки UM2
14 255,35 руб.
CREALITY 3D принтер Часть Hotbed Выравнивающая гайка для Ender 3/Ender 3 PRO/Ender 5/CR 10S PRO V2
756,83 руб.
BIQU Creation Unlimited Store
Магазина BIQU Creation Unlimited Store работает с 10.05.2016. его рейтинг составлет 93.15 баллов из 100. В избранное добавили 2122 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 966 наименований товаров, успешно доставлено 4230 заказов. 817 покупателей оставили отзывы о продавце.
Характеристики

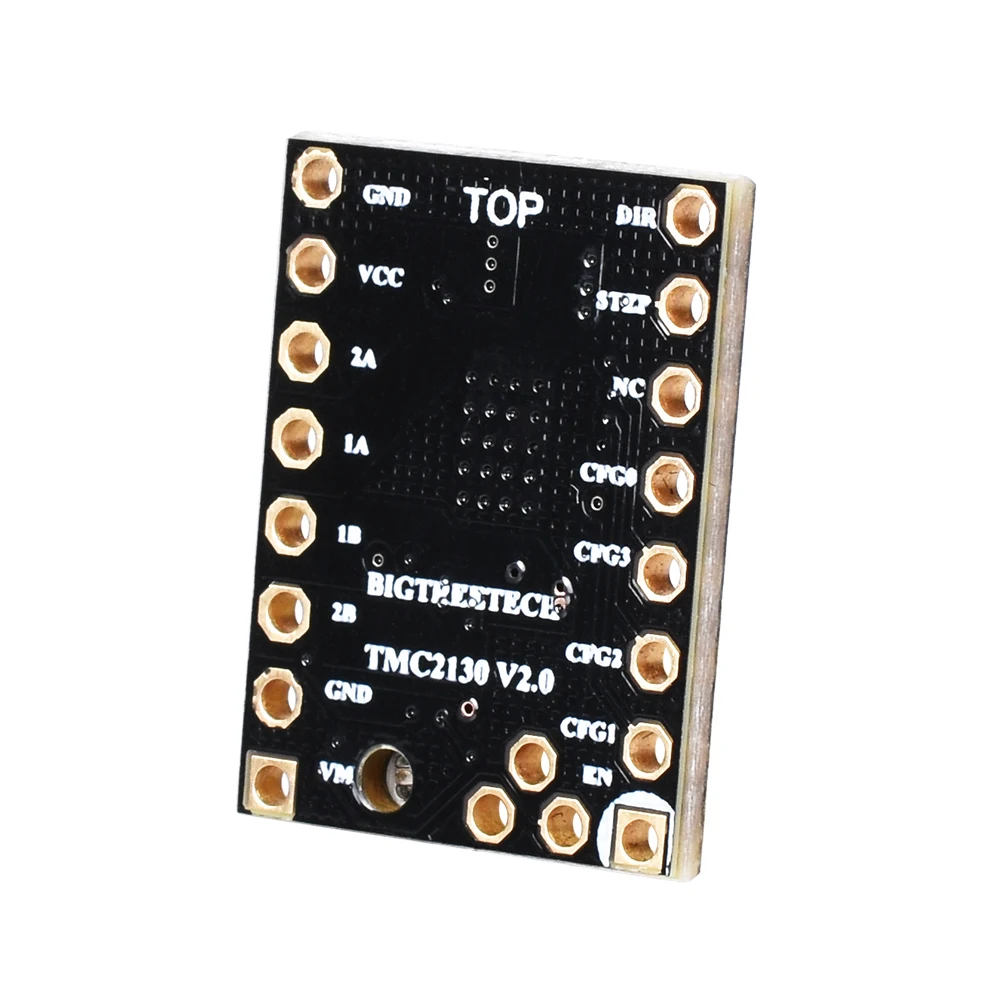

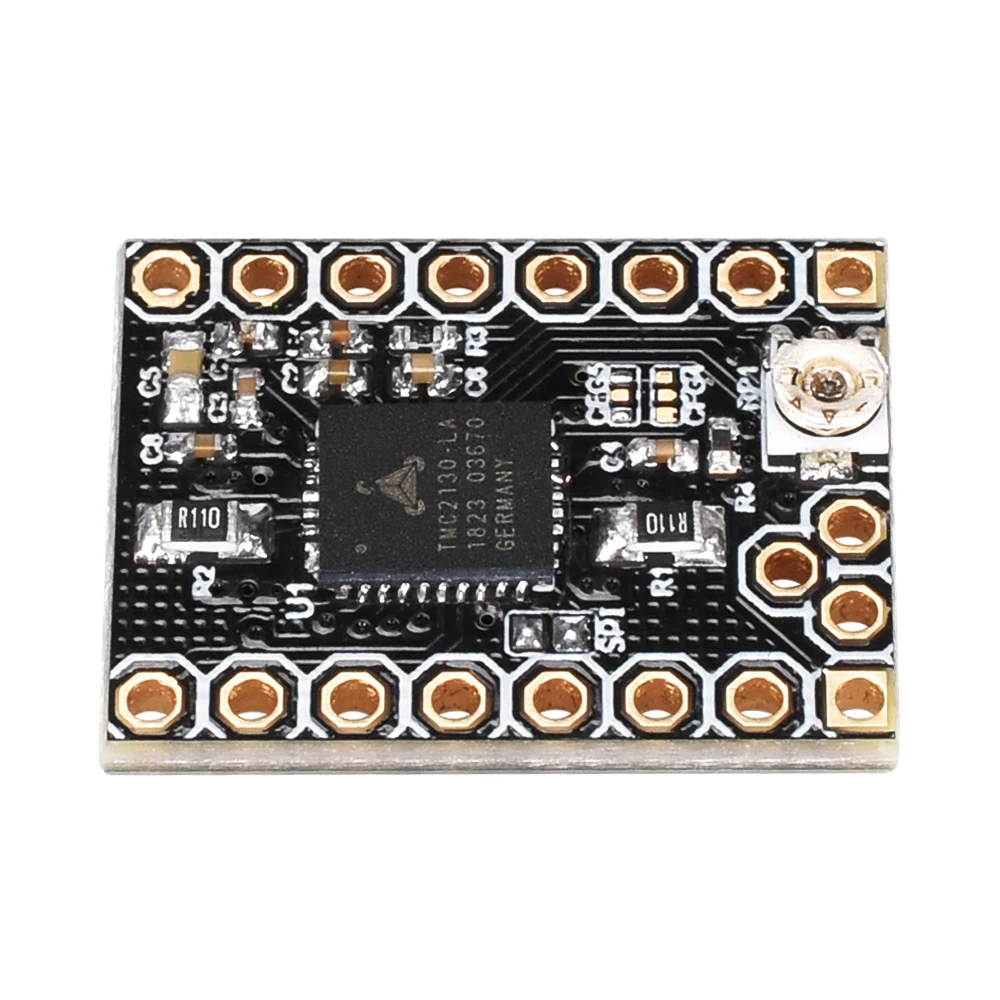

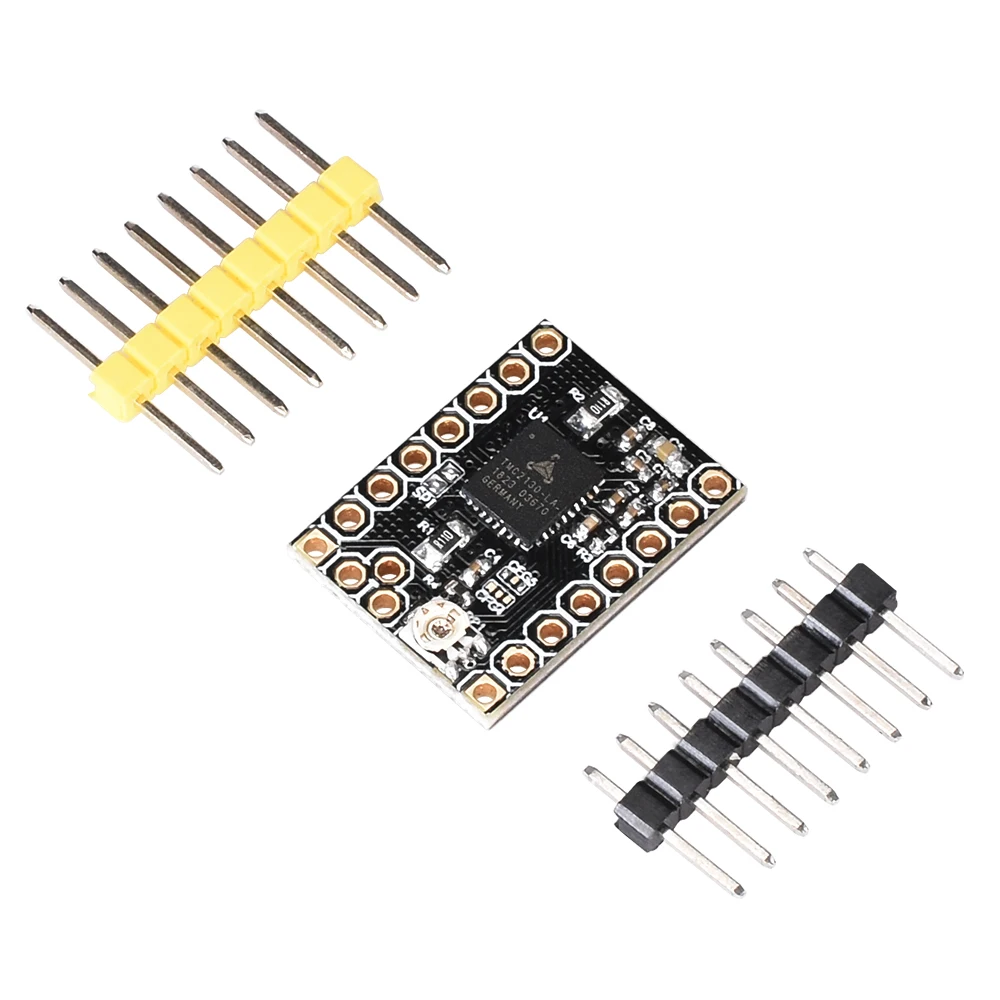

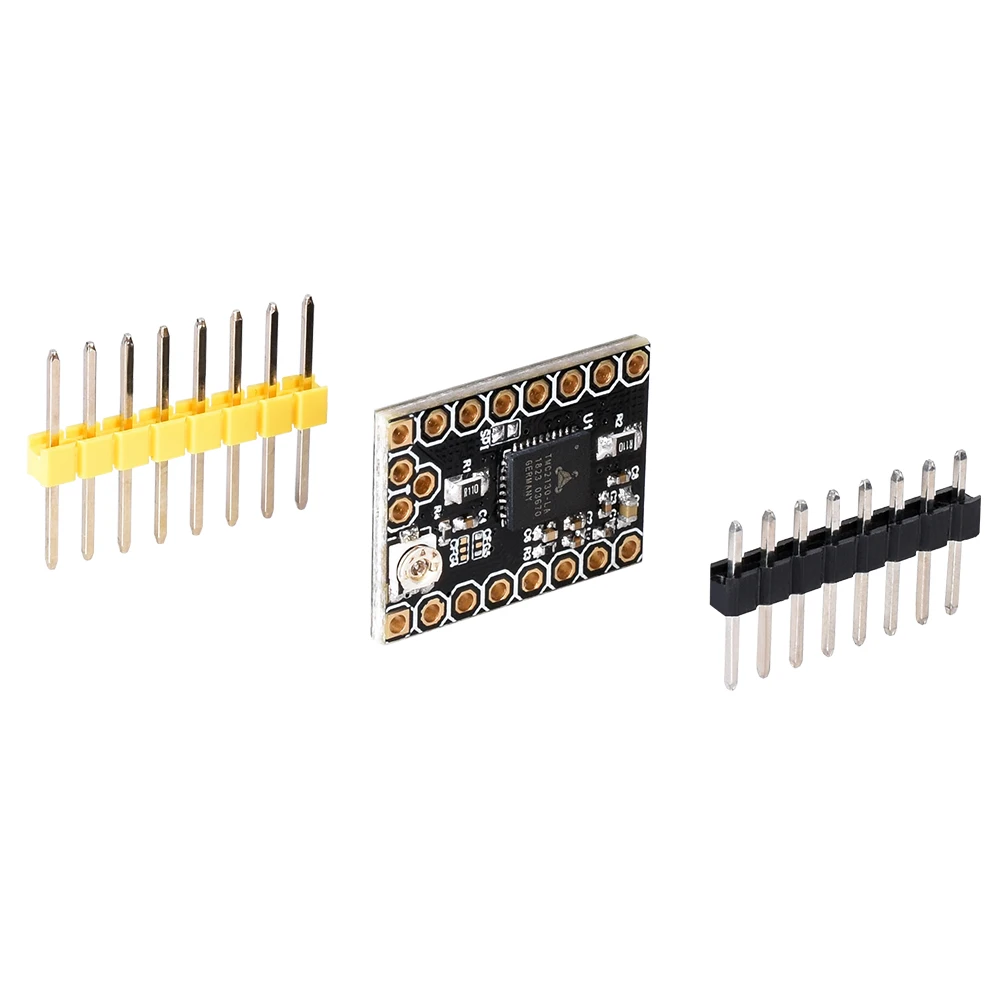

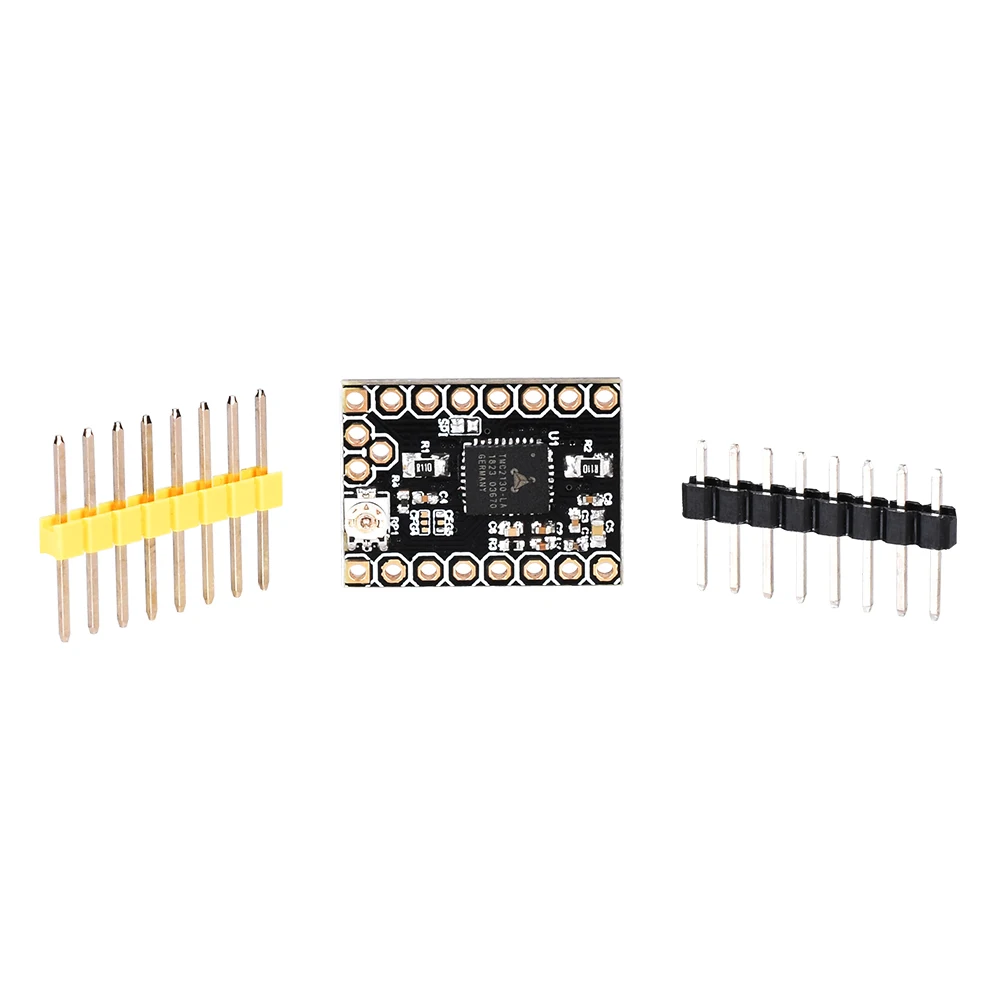

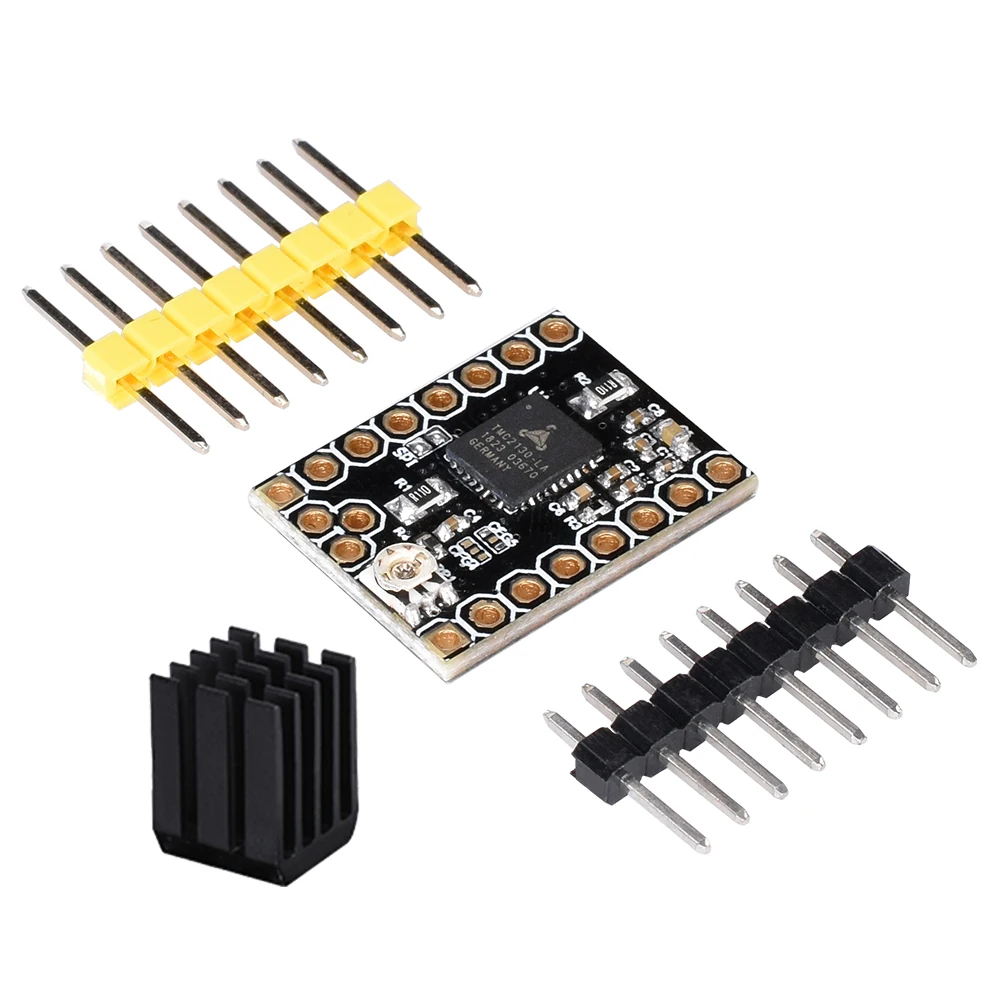

BIGTREETECH TMC2130 V2.0 Драйвер шагового двигателя обновления V1.1 StepStick RepRap СКР Ramps1.6 MKS GEN L 3D
История изменения цены
*Текущая стоимость 640,80 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-24-2026 | 762.45 руб. | 800.82 руб. | 781 руб. |
| Jun-24-2026 | 755.30 руб. | 793.60 руб. | 774 руб. |
| May-24-2026 | 634.21 руб. | 666.11 руб. | 650 руб. |
| Apr-24-2026 | 742.85 руб. | 779.16 руб. | 760.5 руб. |
| Mar-24-2026 | 646.47 руб. | 678.96 руб. | 662 руб. |
| Feb-24-2026 | 730.11 руб. | 767.59 руб. | 748.5 руб. |
| Jan-24-2026 | 723.12 руб. | 759.64 руб. | 741 руб. |
| Dec-24-2025 | 717.37 руб. | 753.68 руб. | 735 руб. |
| Nov-24-2025 | 710.29 руб. | 746.91 руб. | 728 руб. |
Описание товара
Введение
TMC2130-V1.1-это новый модуль, который оптимизирован и обновлен, чтобы решить проблему, которую более старые драйверы не могут выбрать использовать режим работы SPI. SPI Рабочий режим TMC2130-v1.1 может непосредственно выбирать ток драйвера, подотдел драйвера и другие параметры через прошивку, что делает эти параметры более точными. С помощью sequexternal секвенсоры, Это может значительно уменьшить нагрузку чипа и эффективно избежать проблем, таких как отклонение хода, шаг losting и неисправность, вызванные перегрузкой чипа.
Этот модуль аналогичен TMC2100, который будет генерировать много тепловой энергии, когда он работает. Поэтому вентилятор теплоотвода и рассеивания тепла должен быть добавлен, чтобы охладить его во время использования, что уменьшает возникновение шагов и отклонения хода).
Параметр
Конфигурация: CFG
Микрошаги: до 1/256
Microplyer: 1/256
Логическое напряжение VI0: 3-5 В
Напряжение двигателя: 5,5-46 в
Фазный ток двигателя: 1.2A RMS, 2.5A пик
Описание Рабочий режим

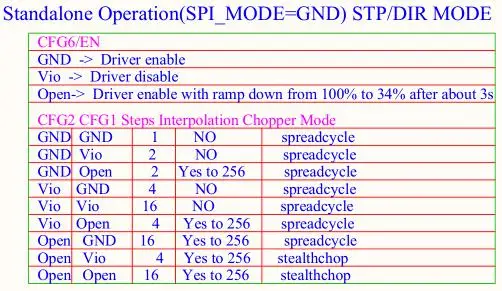

1. шаг/режим DIR:

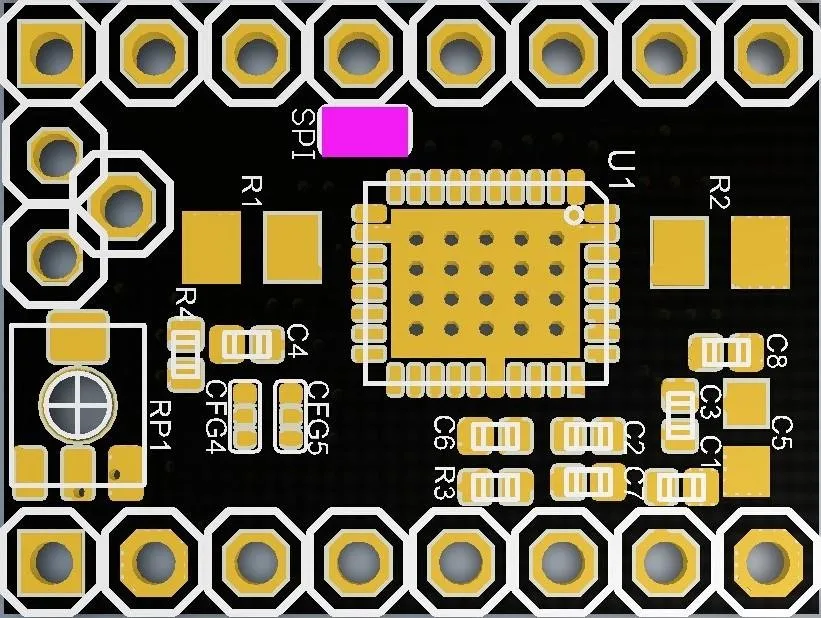

(1) SPI позиционный сварочный резистор 0Ω, что делает драйвер работать в шаговом/DIR режиме.
(2) выбор режима работы: SDI (CFG1), SCK (CFG2).
Примечание:
Для того чтобы повысить Совместимость водителей, в производстве используется длинный контакт. Когда пользователь использует режим шаг/DIR, необходимо проверить, имеет ли pin CFG1 на материнской плате сопротивление соединения. Если да, то необходимо снять сопротивление или отрезать булавку.

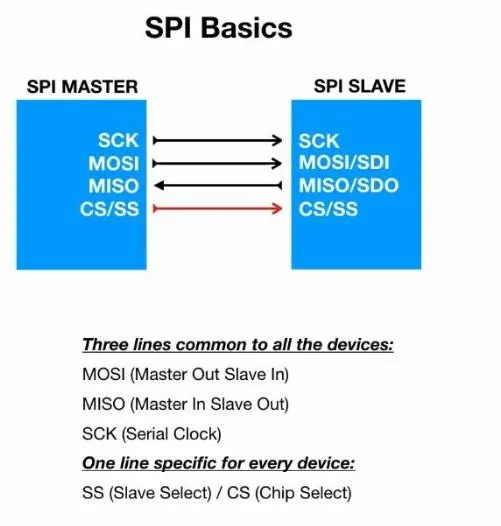

2. Инструкции по проводке режима работы SPI:
Перед проводкой необходимо выбрать аппаратный режим работы модуля драйвера.

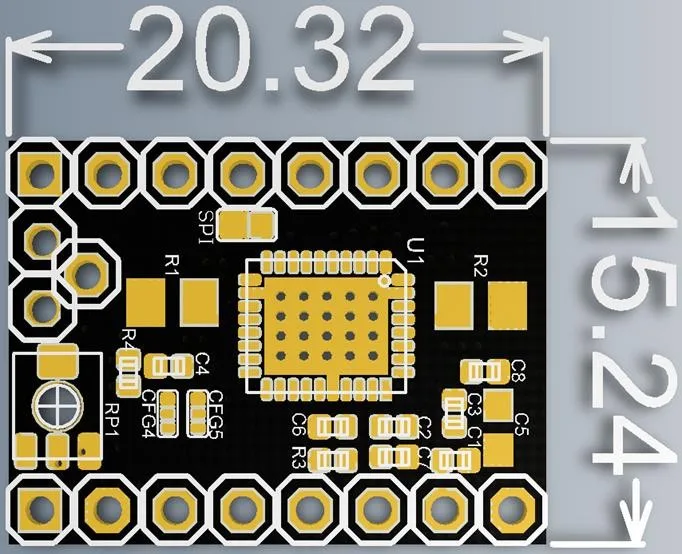

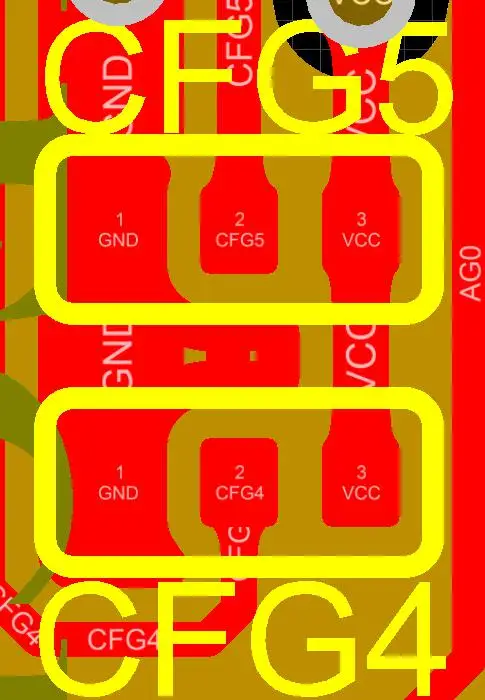

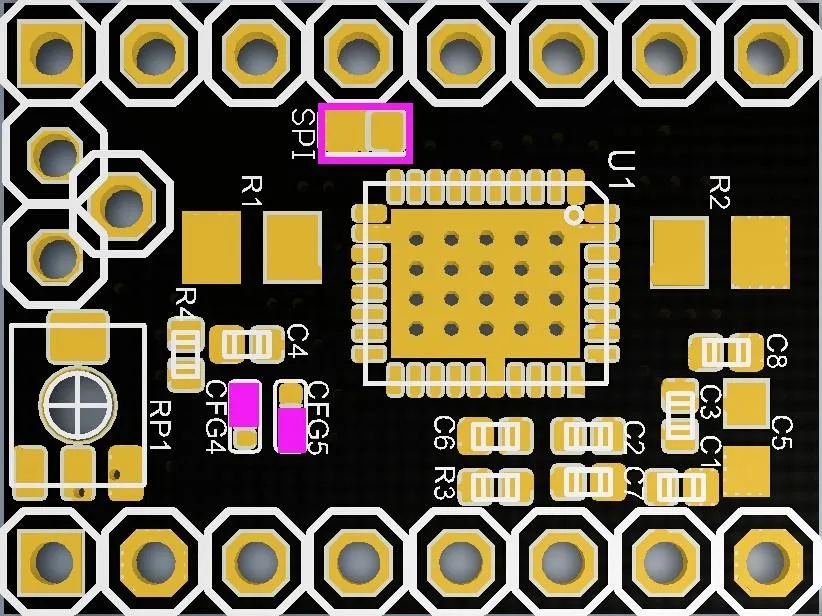

(1). Припой CFG4 и CFG5, как показано в красной области (CFG4 подключен к GND и CFG5 подключен к VCC); (сварка правильно, чтобы включить режим электронной таблицы).
(2). Снимите резистор в SPI положении, чтобы поставить драйвер в SPI режиме.
Схема проводки выглядит следующим образом:
Схема проводки выглядит следующим образом:
Aux-3 порт расширения на основной плате был обнаружен, и соответствующий штырь был подключен:
3. Описание изменения прошивки в режиме SPI:
//www.dropbox.com/s/xwongsgvshapqaj/TMC2130-V2.0%20spi%20firmware.docx?dl=0
Внимание:
1. При выборе режима работы SPI для оборудования, используйте паяльник тщательно, чтобы предотвратить скальдинг и обрабатывать его.
После обработки внимательно изучите модуль для остаточного оловянного шлака. Она должна быть очищена, чтобы предотвратить ее короткую циркуляцию.
2. обратите внимание на последовательность проводки и порт ввода-вывода при проводке, неправильная проводка будет непосредственно привести к отказу драйвера. Тщательно Подсоедините их, как показано выше.
3 к материнской плате драйвер plug, обратите внимание, чтобы увидеть направление водителя, никогда не подключайте обратно, помешать водителю горения.
4. Сделайте хорошую работу в тепловыделении (теплоотвод + вентилятор) перед вождения, чтобы предотвратить Вождение аномальной работы.
