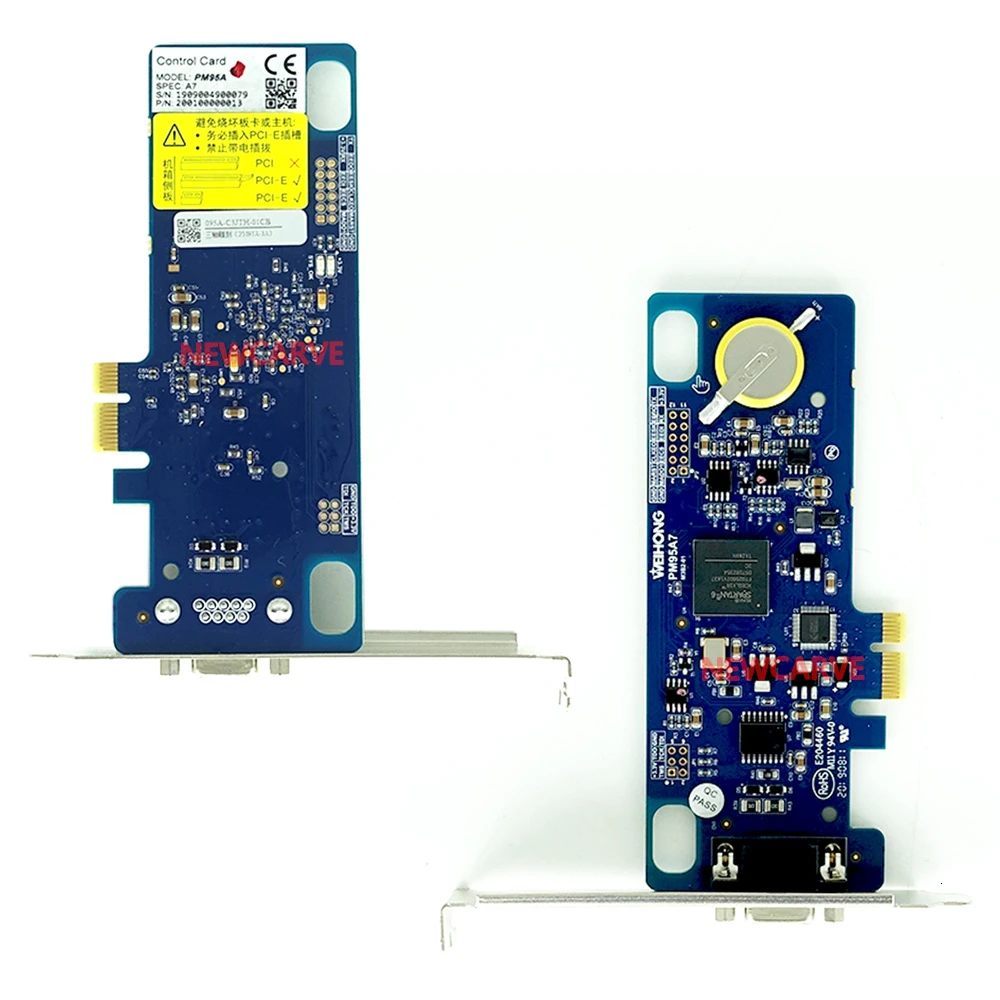

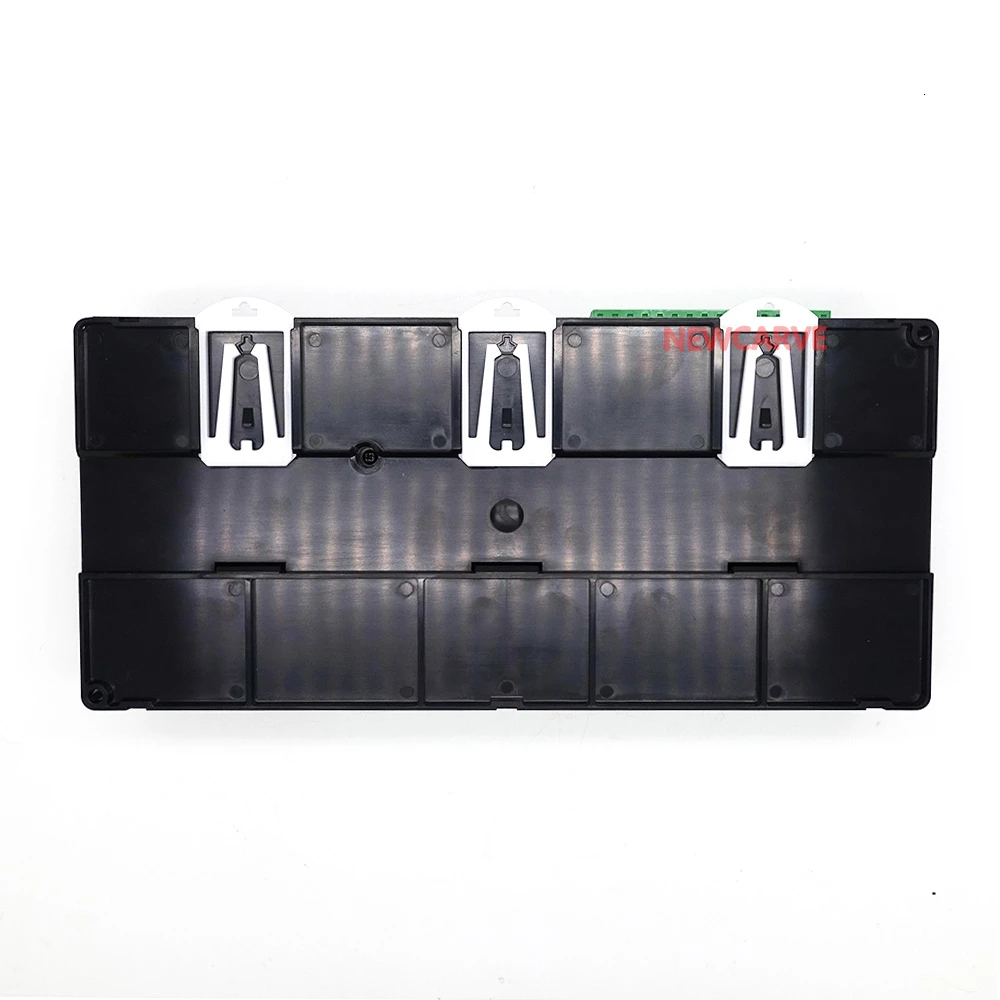

Фрезерный станок WEIHONG с ЧПУ контрольный 4 и 5 осями PM95A + lambda da5s по NcStudio для

PM95A-4A монтажный размер

Главная компьютерная размерная фигура и чертеж отверстия:

Параметры параметры

CNC Параметры

• Номер Осей поддерживается
  3-5axes

Управление сигналов

• Плюс частота
  1 МГц

• Режим управления
  Контроль положения

• Управление сигнала
  Дифференциальные сигналы

• Сигнал положения Тип
  Плюс + направление

Связь

• Внешний

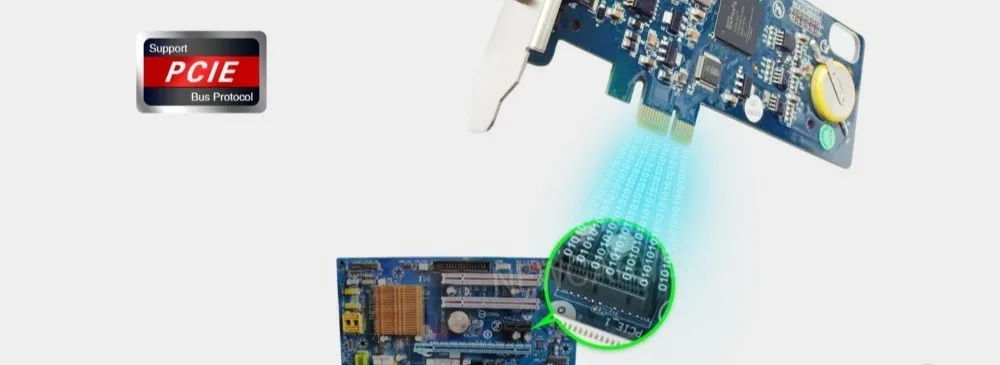

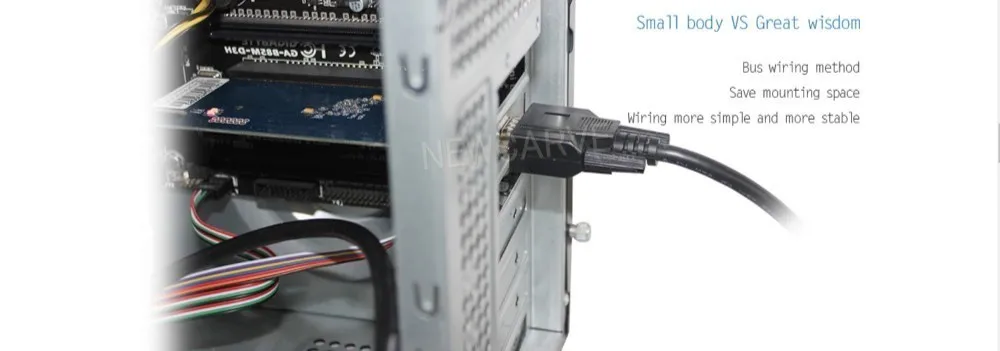

  Компьютерная шина PCI-E

• Интерактивный с Лямбда-зонд
  Феникс автобус

Шпинделя

• Аналоговый Напряжение Выход
  0-10V

Инструмент измерения

• Инструмент для измерения режим
  Фиксированная калибровка, мобильная калибровка, первая калибровка и калибровка после изменения инструмента

Компенсация

• Компенсации Тип
  Компенсация ошибки винта, компенсация люфта, компенсация AQE, компенсация инструмента

Траектории файл

• Поддерживаемый формат файла
  *. G/*.nc/*.u?/*. Демо/*.iso/*. Рус/*.cut/*.dxf/*.plt/*.txt

Операций

• Туалета
  Поддержка G54-G59 WCS и нулевая экономия работы

• Обработка Технология
  Массив, зеркало и поворот, обработка цикла

Удобный Управление

• Направляющая маховика, рекуперация точки останова, выбор инструмента

Высокоскоростной Высокоточный оптимизация

• Алгоритмы интерполяции
  T-type, S-type и LEP алгоритмы

Программное обеспечение для Язык

• Китайский, английский

Безопасность и надежность

• Sofeware сигналы тревоги
  Оповещения об ошибках программы, ошибках в работе, ошибках при переходе, ошибках PLC и ошибках связи IO

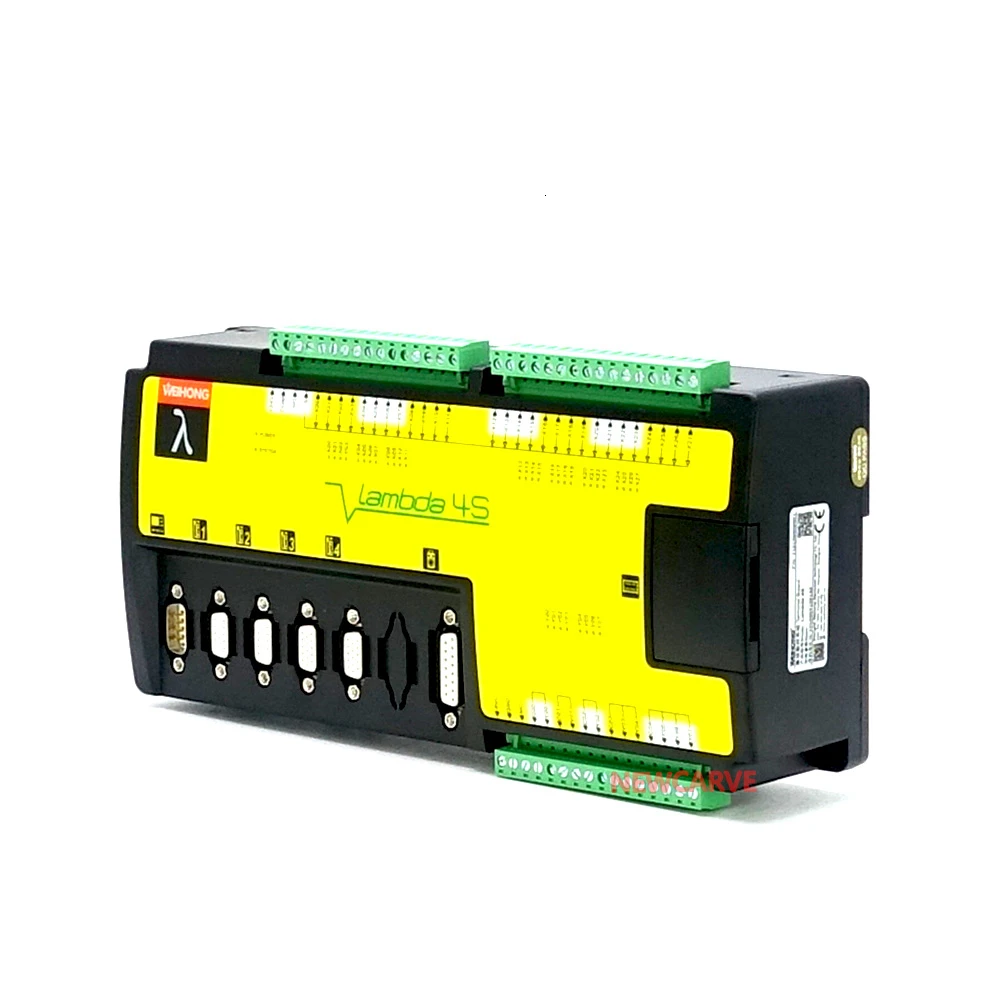

Особенности лямбда-5S:

1. Закрытый контроллер, маслостойкий, пыленепроницаемый и водонепроницаемый;

2. Входная полярность регулируется, вход s активный высокий/Низкий;

3. Каскадное соединение доступно для расширенной клеммной платы;

4. Последовательная связь, высокоскоростной интерфейс 485, скорость передачи данных 10 Мбит/с;

5. Макс. Частота импульсного выхода: 1 МГц: меньше кабелей и более легкая проводка;

6. Он-лайн Обновление оборудования, демонтаж избегается;

7. Аппаратное обеспечение адаптируется, программное обеспечение настраивается;

8. Аппаратное шифрование и шифрование программного обеспечения для обеспечения безопасности;

9. Отзывы кодера: от 2 до 5 осей управления движением

10. Функция регистрации времени для драйвера доступна.

Особенности лямбда-5S:

1. Контроллер оснащен механизмом оболочки для эффективной защиты компонентов продукта и повышения стабильности продукта.

2. Поддержка 24V вход питания.

3. Поддержка 1 комплект шпинделя с аналоговым выходом с напряжением в диапазоне 0 ~ 10В и точность 0,2 V

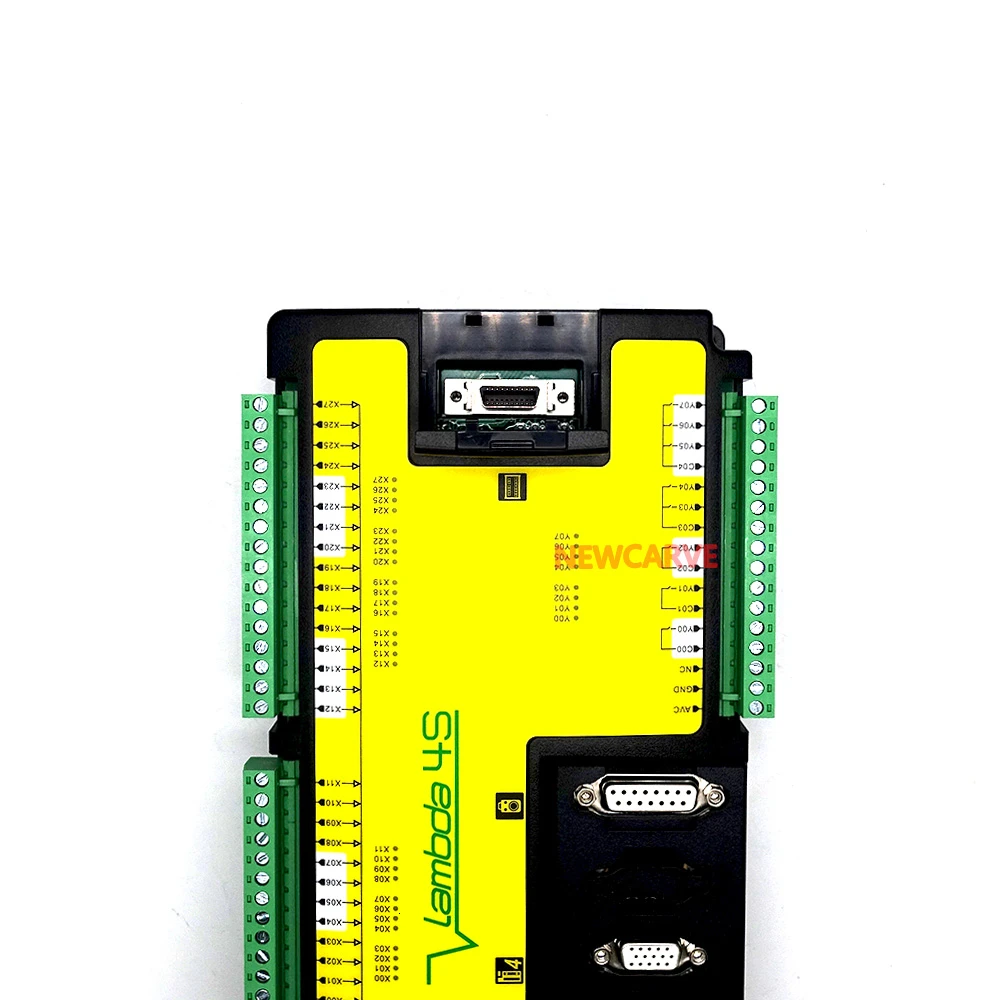

4,8 общие входные порты (x00-x27), где Y00/Y01 добавляет цепь защиты и напряжение нагрузки составляет менее 24 В для удерживания тормоза

5,1 интерфейсы импульсного вала поддерживают один импульсный вал управления, а максимальная частота импульсного выхода-1 МГц.

6,1 mechatrolin-i1 интерфейсов, в настоящее время поддерживают до 8 Осей управления шиной

7,1 интерфейсы ручного колеса, до шести валов управления ручным колесом.

8,1 расширенные интерфейсы для каскадного соединения. Серийная связь, высокоскоростной интерфейс 485, скорость передачи данных 10 Мбит/с.

9. Поддержка прошивки для онлайн-обновления; Аппаратное обеспечение адаптируется и может быть настроено для каждого типа программного обеспечения.

10. Поддержка Phoenix communication и link layer communication cycle 50 us. Без расширения.

11. Поддержка защелки кодировщика и абсолютные отзывы кодировщика.

12. Поддержка режима связи M2. Цикл интерполяции импульсов-1 мс.

13. Поддержка обнаружения потери и настройки адреса.

14. Уменьшить количество соединительных линий и уменьшить нагрузку на проводку; Локоть клеммы, удобная проводка;

15. Поддерживается регистрация дисков.

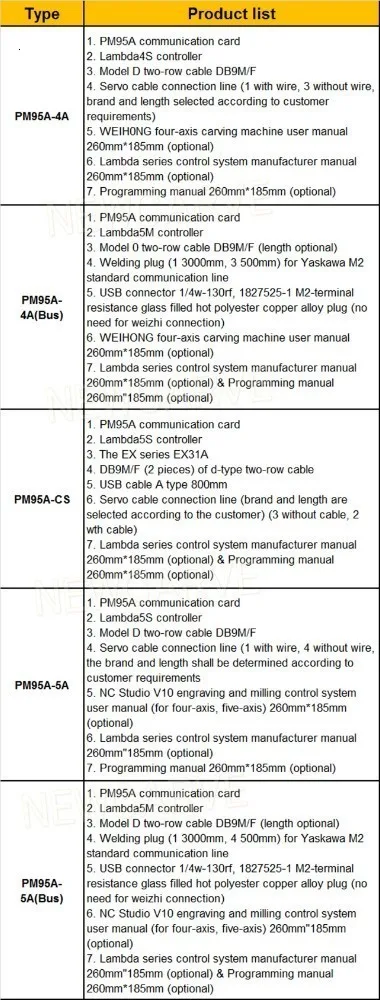

Упаковочный лист
