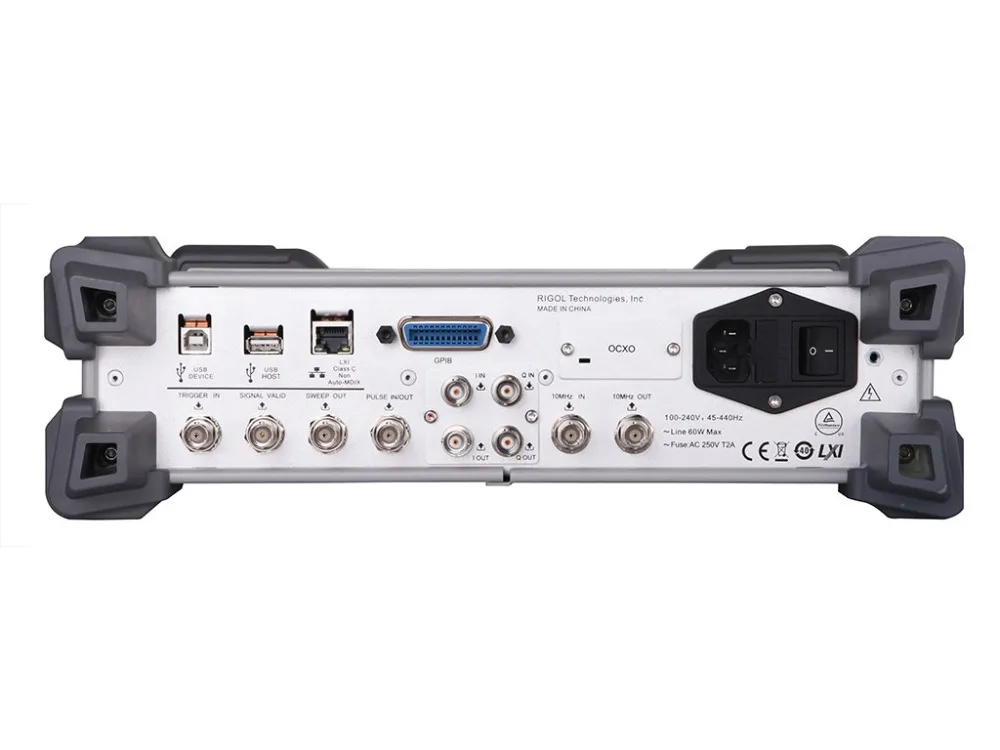

Rigol DSG3060 с генератором сигналов IQ RF 6 ГГц|Генераторы сигнала| |

Генератор радиочастотных сигналов серии DSG3000

В DSG3030-IQ RF Генератор сигналов предлагает стандартную аналоговую модуляцию AM/FM/ØM, а также варианты модуляции I/Q и выход I/Q baseband с максимальной частотой 3 ГГц. Благодаря высокой чистоте сигнала с измерением фазового шума <-110 дбк/Гц @ 20 кГц (Типичный) и широким диапазоном выхода от-130 ДБм до + 13 дБм, генератор радиочастотных сигналов DSG3000 имеет стандартную импульсную модуляцию с коэффициентом вкл/выкл до 80 дБ, с дополнительным генератором импульсного поезда. В DSG3000 серии также имеет амплитуда точность <0,5 дБ (стандартно). Помимо аналогового выхода устройства включают usb-хост-и usb-устройство и интерфейс локальной сети.


Серия DSG3000-высокопроизводительный генератор радиочастотных сигналов. Он предоставляет комплексные модуляционные решения, такие как: импульсная модуляция с настраиваемым импульсным динамиком и модуляцией I/Q (опционально) и стандартной AM/FM аналоговой модуляцией. Все схемы модуляции поддерживают внутренние и внешние источники модуляции. Кроме того, для удовлетворения потребностей производственной среды, DSG3000 разработан, чтобы быть как высоко стабильным, так и надежным. Серия DSG3000 также имеет четкий пользовательский интерфейс, малый размер и вес светильник. Он прост в эксплуатации и может выводить стабильные, точные и чистые сигналы. Это идеальный инструмент для различных областей, таких как коммуникация, компьютеры, приборы, исследования и разработки, образование, производство и техническое обслуживание.

В Генератор радиочастотных сигналов Rigol DSG3030-IQ Обладает всеми характеристиками и характеристиками генератора радиочастотных сигналов Rigol DSG3030 3 ГГц, а также модуляцией ввода/вывода. Включение модулятора I/Q и универсального источника данных baseband делает DSG3030-IQ инструментом по конкурентоспособной цене. Источник данных baseband предоставляет выбор шаблона данных, Типа модуляции и фильтрации каналов, в том числе:

• Шаблоны даты-PRBS, список данных, шаблон, все '1's, все '0's.
• Типы модуляции-QAM, ASK, PSK, FSK, MSK и определяемые пользователем
• Фильтрация каналов-прямоугольный, приподнятый косин, приподнятый корнем косин и гауссиан

Источник данных настроен с помощью программного обеспечения Rigol Ultra IQ Station PC, который генерирует файл сигнала I/Q, который загружается в DSG3060-IQ. Кроме того, данные о форме сигнала I/Q могут быть импортированы в станцию Ultra IQ из других источников, таких как LabVIEW или MATLAB.

Варианты DSG3030-IQ включают генератор импульсного поезда, эталонный осциллятор OCXO с высокой стабильностью, контроллер измерителя мощности (для точной калибровки уровня сигнала на входе в DUT) И Набор для крепления на стойку. Демонстрационный набор радиочастотных приемников Rigol RX1000 может питаться от DSG3030-IQ (i.e. Нет необходимости в ПК) создание универсальной системы для образовательных целей

Особенности:

• Максимальная частота 6 ГГц

• Амплитудный диапазон-130dBm до 13dBm

• Амплитудная точность <0,5 дБ типичный

• Фазовый шум <-110dBc/Гц @ 20 кГц типичный

• 0.5ppm внутренняя ссылка (5ppb опционально)

• Поддерживает внутренние и внешние источники сигнала модуляции

• Поддержка аналоговой модуляции-AM, FM, PM

• Импульсная модуляция-коэффициент включения/выключения до 80 дБ (импульсный генератор поезда опционально)

• Внутренний модулятор I/Q с универсальным источником данных baseband и выходом данных I/Q baseband

• Контролирует RX1000 радиочастотный приемник Демонстрационный набор-создание универсальной системы для образовательных целей

• Высота 2U (набор для крепления на стойку опционально)

• Подключение... USB, LAN(LXI), GPIB интерфейсы-набор команд SCPI

• Поставляется с... USB кабель, Великобритания и Европейская сеть проводов, ультра IQ станция ПК программного обеспечения, быстрое руководство, CD (руководство пользователя и руководство по программированию)

• Варианты включают в себя... Импульсный генератор поезда, высокая стабильность OCXO reference, измеритель мощности, набор для монтажа в стойку, RX1000 RF demo kit, Стандартная калибровка RCL, калибровка RCL UKAS

Программное обеспечение для ПК Ultra IQ Station

Особенности

• Предоставляет широкий спектр типов источников данных, включая PRBS, список данных, шаблон, All0 и All1
• Режим модуляции включает QAM, ASK, PSK, FSK, MSK и пользователя
• Обеспечивает прямоугольный фильтр, поднятый cosine фильтр, корень поднятый cosine фильтр, и Gaussian фильтр
• Различные режимы отображения формы волны: i(t)/q(t), FFT магнитудой и созвездием; Функция зума или выхода
• Поддерживает три вида методов загрузки файлов ARB: Используйте программное обеспечение Ultra IQ Station для редактирования и загрузки, загрузите файл ARB, отредактированный другим программным обеспечением, используя программное обеспечение Ultra IQ Station, набрав функцию редактирования и загрузки
• Дополнение и сохранение внешних данных ARB
• Простой в использовании графический пользовательский интерфейс
• Модуляция IQ, которая поддерживает внутренние и внешние режимы модуляции и выход IQ baseband

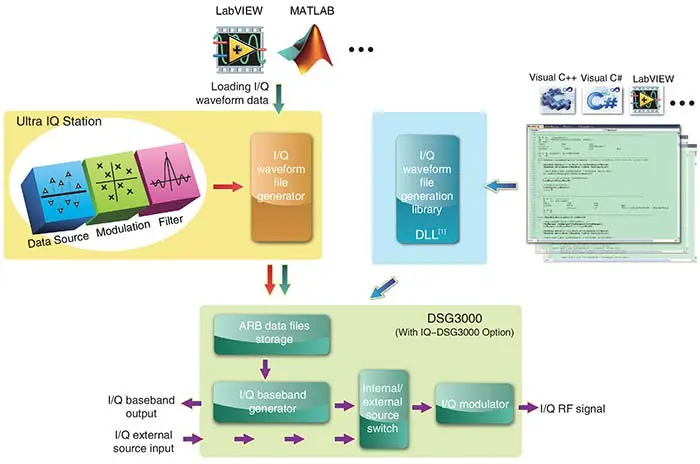

Генерация и загрузка сигнала I/Q (три метода)

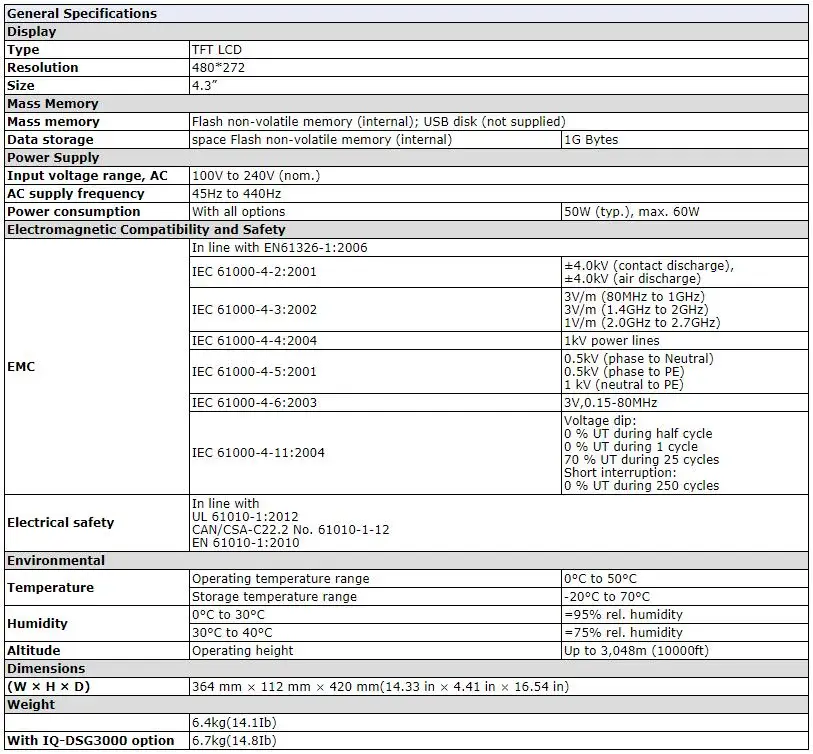

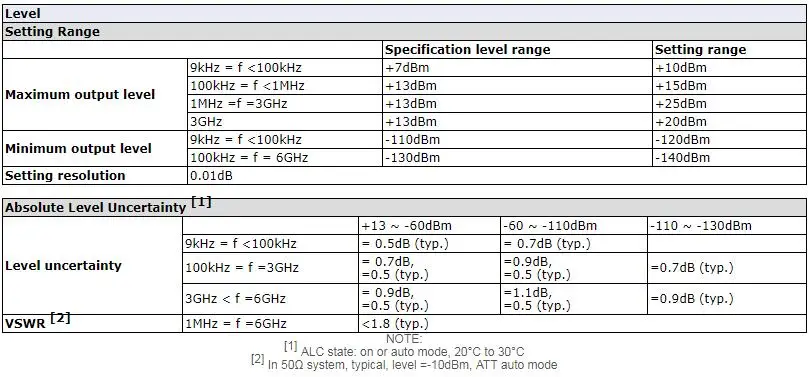

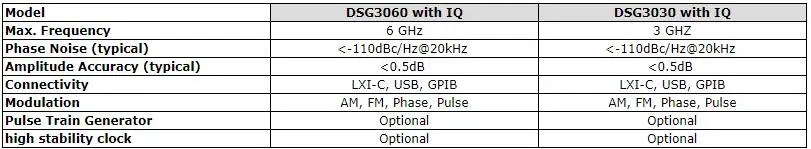

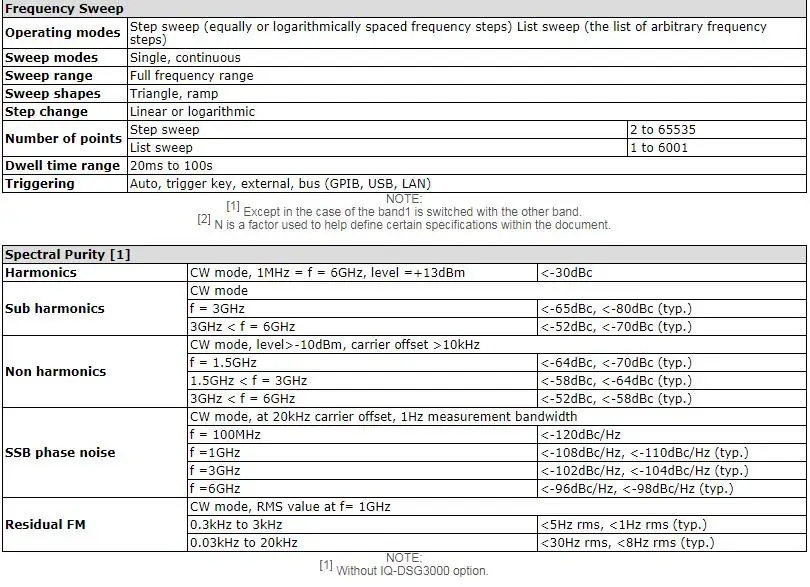

Технические характеристики
