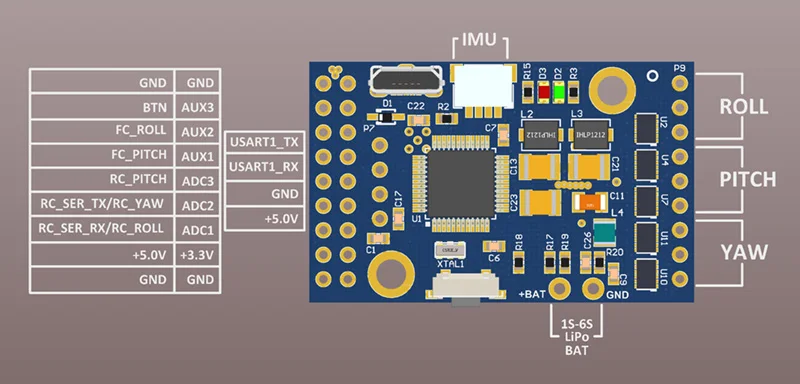

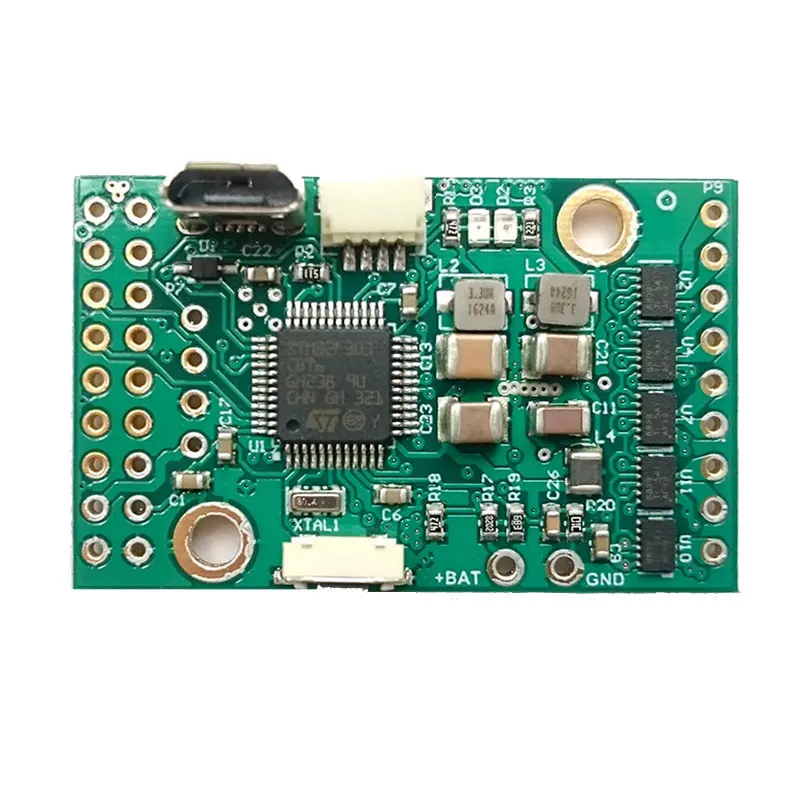

Контроллер для облачного стола BaseCam BGC32 Bit миниатюрный кодовый контроллер

Контроллер для облачного стола BaseCam BGC32 Bit миниатюрный кодовый контроллер

Моднявка = ckeditor

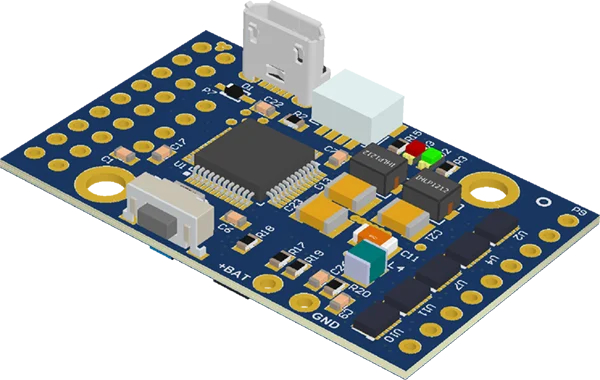

Панель управления с шарнирным замком для BaseCam SimpleBGC 32-бит крошечные

Контроллер является сниженной версия простой BGC 32-битный трёхосевой стабилизатор. Он разработан как камера, чтобы сделать большую платформу.

Особенности

Встроенный IMU датчик может использоваться в качестве второго датчика или главного датчика.

Возможно регулировать напряжение от 6 до 11 вольт и подключать небольшие двигатели независимо от условий тока батареи.

Он имеет ту же розетку, что и 32 бит полноразмерного SimpleBGC.

Дополнительные модули Bluetooth могут быть подключены.

Вариант B

SimpleBGC 32-бит небольшой контроллер версия B имеет следующие улучшения:

\

Меньше, чем в предыдущих версиях: Размер 25x40 мм и высота 7 мм (нога не установлена)

\

Текущая производительность была увеличена: \

\

+ Линия 5 В обеспечивает до 1 а постоянного тока (достаточно для поддержки камер GoPro) и до 2 а мгновенного тока.

\

+ 3,3 V линия может обеспечить до 500 м A постоянного тока и 1A мгновенное значение тока.

Диапазон входного напряжения увеличивается до 1s-6S (3,7 с v-образным вырезом, алюминиевая крышка, 25В)

Встроенный преобразователь USB-UART упрощает подключение к ПК и имеет гораздо меньше проблем, чем предыдущие версии и драйверы.

*В совокупными характеристиками 5V нагрузки, с 3,3 в нагрузке и мотор драйвер, не должна превышать 2A. Требуется правильное отведение тепла



Контроллер производительности

Поддержка управления многоплатформенной системой

Настольные системы: Windows, MacOS, Linux. Поддержка пользователей для обновления прошивки контроллера (через GUI).

Смартфоны: Android и некоторые продукты Apple iOS (iPhone и iPad) контролируются сторонними поставщиками.

Откройте последовательный API

Открытый программный интерфейс, разработанный модулем внешнего управления, подходит для конфигурации программного обеспечения, контроля платы и связи различных электронных устройств.

Автоматическая регулировка PID параметров

Автоматическая настройка параметров PID позволит вам быстро подготовить систему к работе, будь то в начальной настройке или при изменяющихся условиях.

Поддержка системы для различных конфигураций

Гибкая настройка ориентации датчика.

Поддерживает двигатели различных конфигураций и размеров.

Поддержка двух датчики

Система может работать с одним или двумя датчиками IMU. Использование двух датчиков улучшает стабильность и точность.

Оптимизированный Управление алгоритмы

Алгоритм использует не более 30% мощности ЦП и имеет большой запас для будущих возможностей.

Операционная система под любым углом

Система может работать на стабильной раме с любым наклоном и имеет различные режимы работы: режим портфеля (поворотный рулон 90 градусов) и режим инверсии.

Различные алгоритмы для следующих моделей

Гибкая конфигурация для каждой оси в следующем режиме. Для предотвращения непрерывного наклона камеры Режим горизонтальной оси может автоматически переключаться от блокировки к следующему.

Самоадаптивный алгоритм PID для предотвращения вибрации

До пяти пользовательских настраиваемых режимов с кнопками переключения для работы системы

Поддержка широкого диапазона протоколов внешнего управления

Futaba, Spektrum, 5x PWM, Sum-PPM, 3ADC.

Гибкая конфигурация может управлять любой функцией системы (каждый параметр, используемый системой, настраивается).

Система может декодировать Futaba/Spektrum и обеспечить ШИМ для управления Сервоприводом.

Батарея Напряжение уменьшение коррекции

Корректировка напряжения батареи может гарантировать, что приводной двигатель будет правильно управляться на протяжении всего срока службы батареи.

Различные версии контроллеров для различных требований

Различные версии контроллеров были представлены для широкого спектра применений, начиная от компактных контроллеров для легких стабилизаторов камеры до мощных версий для тяжелых стабилизаторов камеры.

Проводится работа по улучшению системы

BaseCam Electronics тесно сотрудничает с разработчиками терминальных устройств, что позволяет нам непрерывно улучшать алгоритмы стабильности и расширять производительность системы в одной версии контроллера на основе отзывы.

Принцип стабилизации камеры с использованием бесщеточного двигателя прямого привода

Панель управления с шарнирным замком для BaseCam SimpleBGC 32-бит крошечные

Контроллер это урезанная версия SimpleBGC 32 бит трёхосевой стабилизатор. Он разработан как большая камера yuntai.

Характеристики

Встроенный IMU датчик может использоваться в качестве второго датчика или главного датчика.

Возможно регулировать напряжение между 6 и 11 вольт и подключить двигатель независимо от текущего состояния батареи.

Он имеет один и тот же 32-разрядный разъем как полноразмерные SimpleBGC.

Дополнительные модули bluetooth могут быть подключены.

Вариант B

SimpleBGC 32-бит небольшой контроллер версия B имеет следующие улучшения:

Меньше, чем в предыдущей версии: Размер 25x40 мм и высота 7 мм (ноги не установлены)

Текущая производительность была расширена:

Линия + 5 В обеспечивает непрерывный ток до 1 А (достаточно для поддержки камер GoPro) и мгновенный ток до 2 А

+ 3,3 треугольным вырезом и можем предоставить A постоянного тока до 500 mA и 1A мгновенное значение тока

Вход диапазон напряжения увеличена до 1s 6s (3,7 с v-образным вырезом, алюминиевая крышка, 25В)

Usb-uart автомобильный преобразователь упрощает подключение к ПК и имеет меньше проблем с драйвером по сравнению с предыдущими версиями

* Совокупными характеристиками 5V нагрузки до 3,3 в нагрузке и мотор драйвер не должна превышать 2A. Требуется правильное отведение тепла

Размер панели: 40x25 мм

Мощность Напряжение питания: 3,7-алюминиевая крышка, 25В (1s 6s LiPo)

Максимальный ток двигателя: 1 A

Контроллер производительности

Поддержка управления многоплатформенной системой

Настольная система: Windows,MacOS,Linux. Поддержка пользователя для обновления прошивки контроллера (через GUI).

Смартфоны: Android и некоторые продукты apple iOS (iPhone и iPad) контролируются сторонними поставщиками.

Откройте последовательный порт API

Открытый программный интерфейс, разработанный внешним модулем управления-подходит для конфигурации программного обеспечения и управления платой, а также для связи с различными электронными устройствами.

Параметры PID автоматически настраиваются

Автоматическая настройка параметров PID позволит вам быстро подготовить систему к работе, как в первоначальном, так и в изменяющихся условиях.

Поддержка системы для различных конфигураций

Гибкая настройка направления датчика.

Поддерживает широкий спектр конфигураций и размеров двигателя.

Поддержка для двух датчиков

Система может работать с одним или двумя датчиками IMU. Использование обоих датчиков повышает стабильность и точность.

Оптимизированный алгоритм управления

Алгоритм использует не более 30% мощности ЦП и имеет много резервов для будущих возможностей.

Операционная система под любым углом

Система работает на стабильной раме любого наклона и имеет несколько режимов работы: режим портфеля (поворот на 90 градусов) и обратный режим.

Следуйте различным алгоритмам рисунка

Гибкая конфигурация для каждой оси со следующим рисунком. Для предотвращения непрерывного наклона камеры Режим горизонтальной оси может автоматически переключаться от блокировки к следующему.

Адаптивный алгоритм PID для предотвращения вибрации

До пяти операций системы с кнопками переключения для пользовательских настраиваемых режимов

Поддерживает широкий спектр протоколов внешнего управления

Futaba, Spektrum, 5 x PWM, Sum - PPM, 3 ADC.

Гибкая конфигурация контролирует любую функцию системы (каждый параметр, используемый системой, настраивается).

Система декодирует Futaba/Spektrum и обеспечивает ШИМ для управления Сервоприводом.

Батарея перепада напряжения коррекции

Корректировка напряжения батареи обеспечивает правильное управление приводным двигателем на протяжении всего срока службы батареи.

Различные версии контроллеров для различных требований

Контроллеры для широкого спектра применений варьируются от компактных контроллеров для легких стабилизаторов камеры до мощных версий для тяжелых стабилизаторов камеры.

Работа над усовершенствованием системы

BaseCam electronics тесно сотрудничает с разработчиками терминальных устройств для улучшения алгоритмов стабильности и расширения производительности системы в одной версии контроллера на основе отзывы.

Принцип стабильности камеры безщеточный двигатель прямого привода принимается
