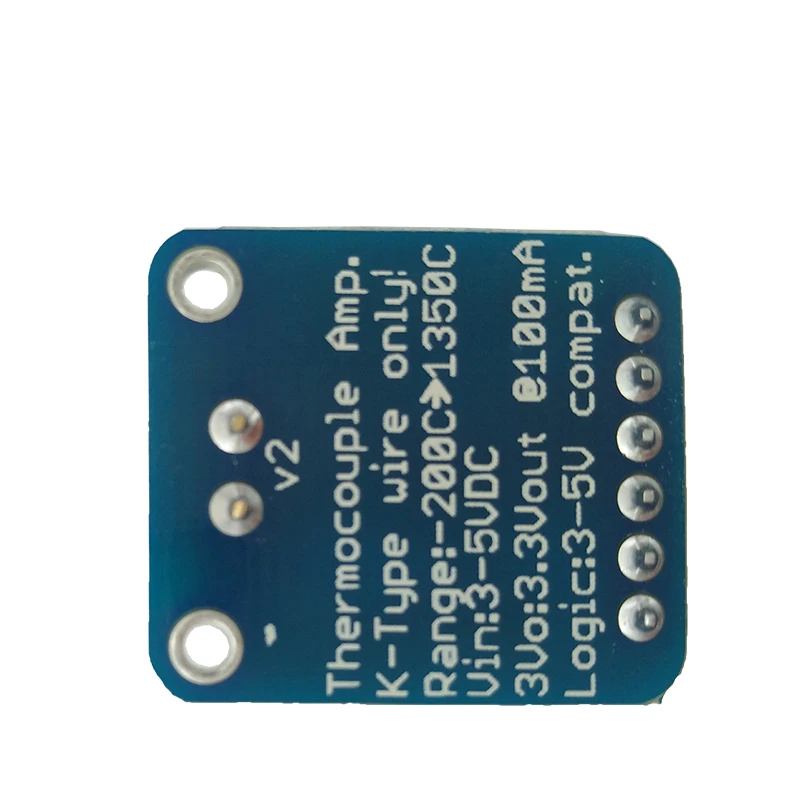

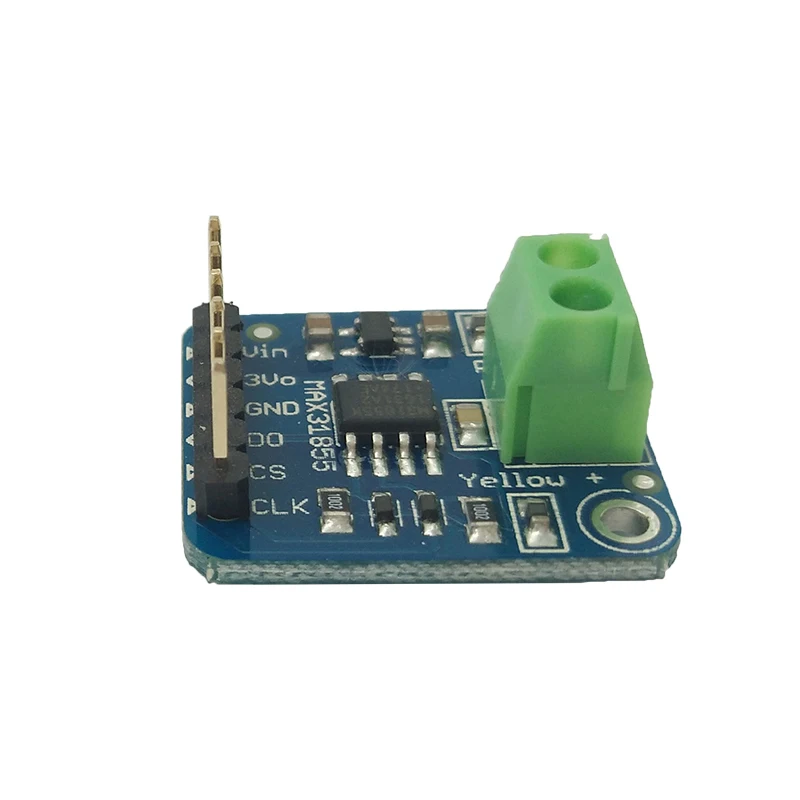

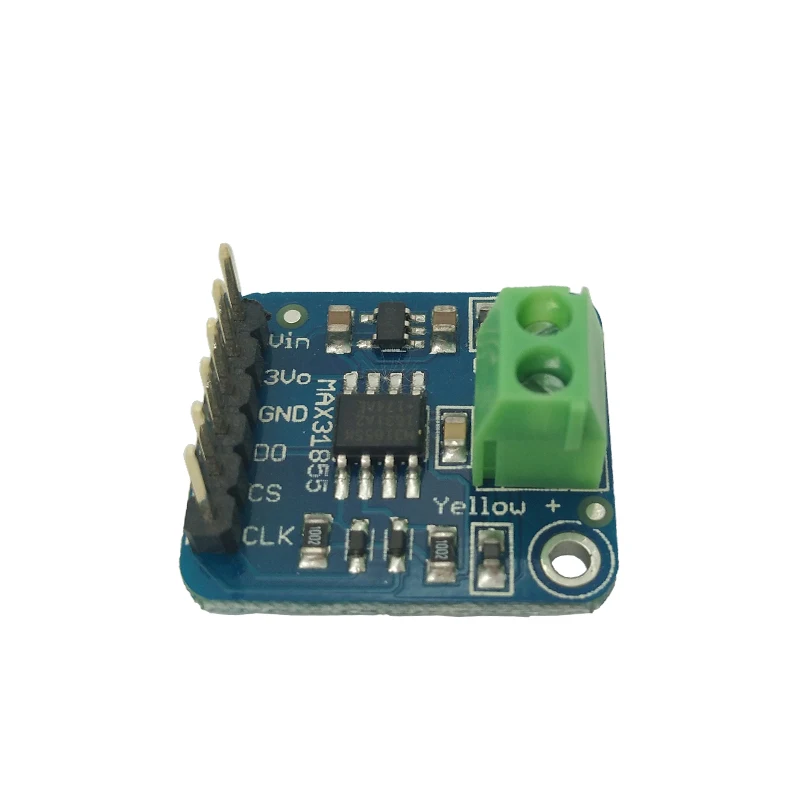

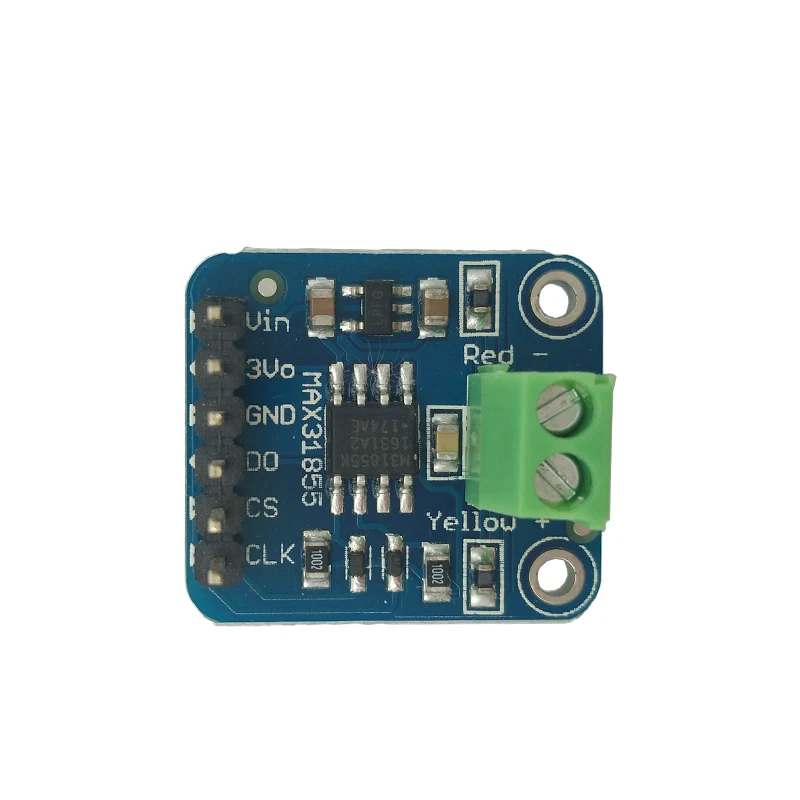

MAX31855 k-образный термоэлектродный модуль Pinboard 1350C соединитель SPI цифровой камеры и

1. K-типТермопараМодуль полностью соответствует официальной версии

2. Из-за небольшого количества продукции и небольшой сложности при сварке,

Мы свариваем все вручную.

Введение:

1. Диапазон:-200C ~ 1350C;

2. Подходит для зонда, термопары типа K.

3. СОЕДИНИТЕЛЬ SPI, высокоскоростная передача

4. Входное напряжение: 3-5 в постоянного тока

5. Значение температуры выводит цифровой сигнал, который не требует усилителя, а также ACD.

6. 14 разрешение, 0.25C точность температуры

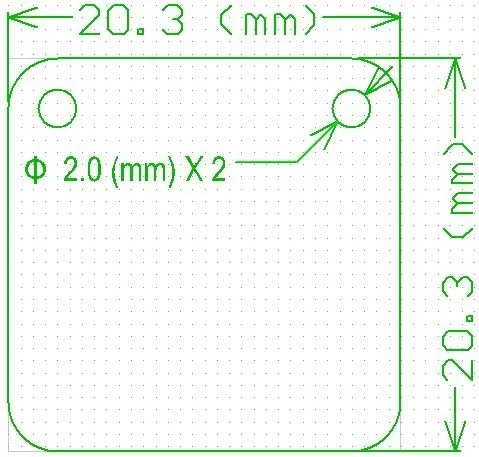

7. Размер: 20 мм * 23 мм; Расстояние расположения отверстия: 15 мм; Диаметр: 3 мм

Описание

Термопары очень чувствительные, требующие хорошего усилителя с

Холодный-Информация о компенсации. MAX31855K делает все для вас,

И может быть легко соединен с любым микроконтроллером, даже с одним

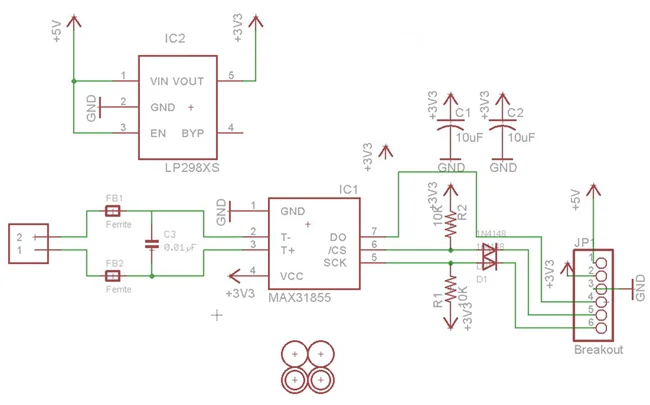

Без аналогового входа. Эта разделительная панельИмеет чип

Сама по себе, 3,3 V регулятор с 10 мкФ обход конденсаторы и уровня

Переключающаяся схема, все собранные и протестированные. Поставляется с 2 контактами

Клеммная колодка (для подключения к термопаре) и штырь

Заголовок (для подключения к любой макетной плате или perfboard).

Новинка! Теперь используется MAX31855K вместо MAX6675,

Таким образом, он может измерить более широкий диапазон измерения температуры.

Пожалуйста, обратите внимание!MAX31855 не совместим с пин-кодом

Совместим с MAX6675. У нас есть библиотека Arduino

Для обоих чипов, но вам нужно будет настроить любой существующий MAX6675

Дизайн для mew MAX31855. MAX6675 был

Прекращено Максимом.



Версия 2,0 теперь включает ферритовые бусины и конденсатор фильтра на борту для лучшей стабильности

1. Работает с любой термопарой типа K

2. Не будет работать с любым другим видом термопары, кроме типа K

3. -200C до + 1350C выход в 0,25 градус-Примечание

Что K термопары имеют около ± 2CДо ± 6сТочность.

4. Измерение внутренней температуры.

5. 3,3 В до 5 В источника питания и логического уровня, отвечающих требованиям!

6. Выход данных SPI требует 3 цифровых контактов ввода/вывода.

Установка Cogfig

Temperature_control.hotend.enable true #

#Temperature_control.hotend.thermistor_pin 0,24 #

Флуоресцентный  0,16

Temperature_control.hotend.spi_channel 0 # SPI channel 0 или 1

Temperature_control.hotend.heater_pin 2,7 #

#Temperature_control.hotend.thermistor RRRF100K #

Temperature_control.hotend.sensor max31855

Temperature_control.hotend.set_m_code 104 #

Alibaba 109 #

Temperature_control.hotend.designator T #
