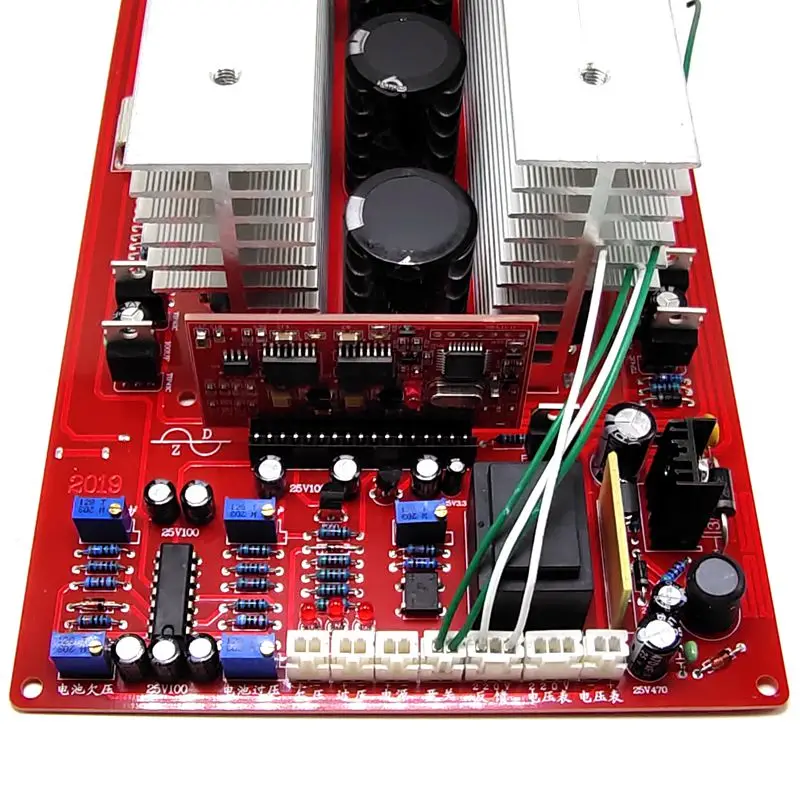

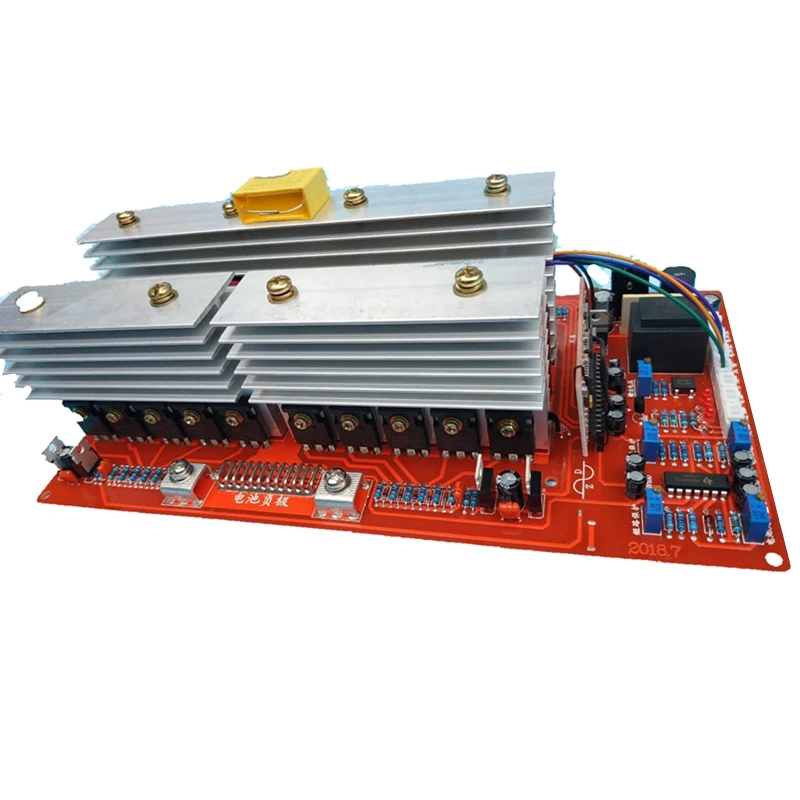

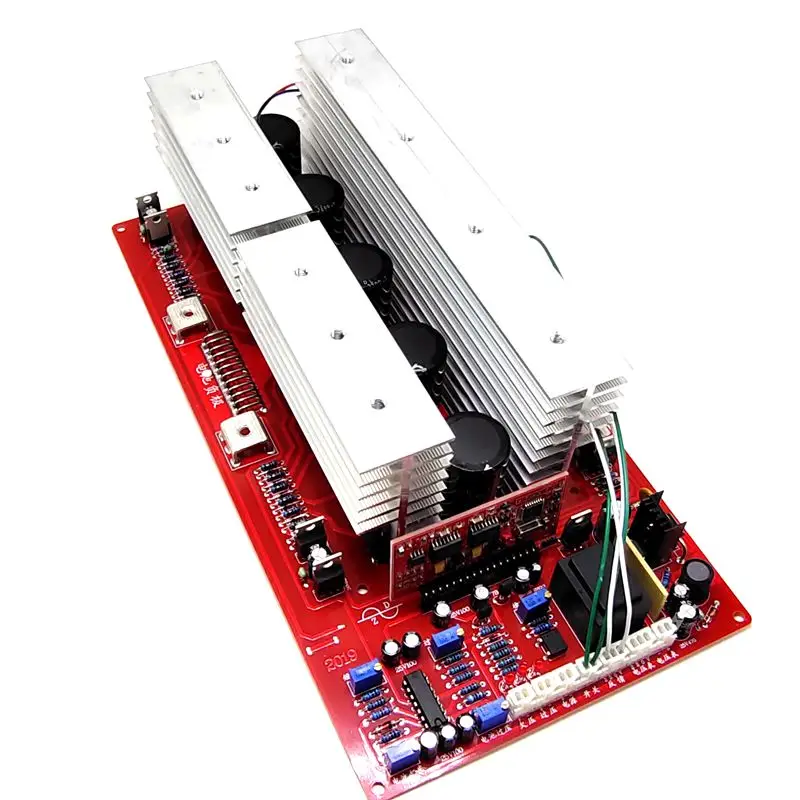

Синусоидальный инвертор материнская плата 24 В 36 в 48 60 5 9 кВА|Инверторы и

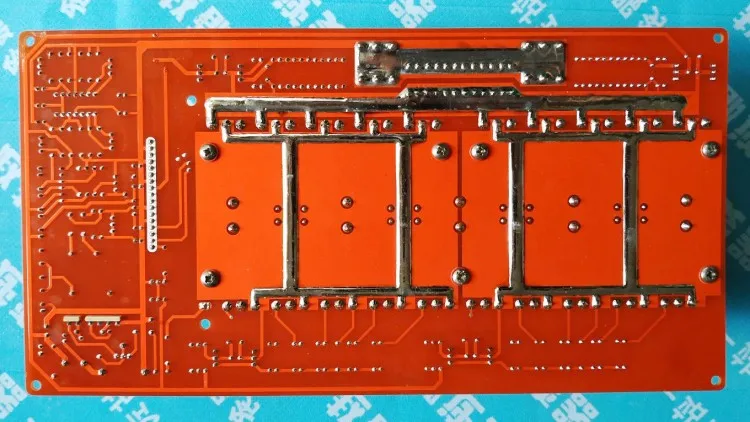

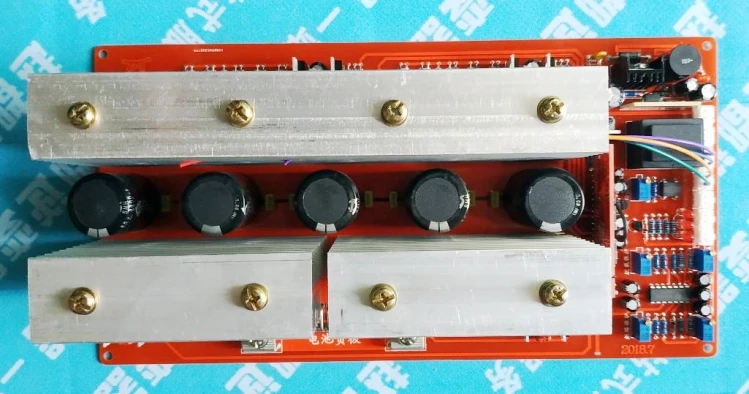

Размер основной платы: длина, ширина и высота 27,5X14,3x7,5 см.

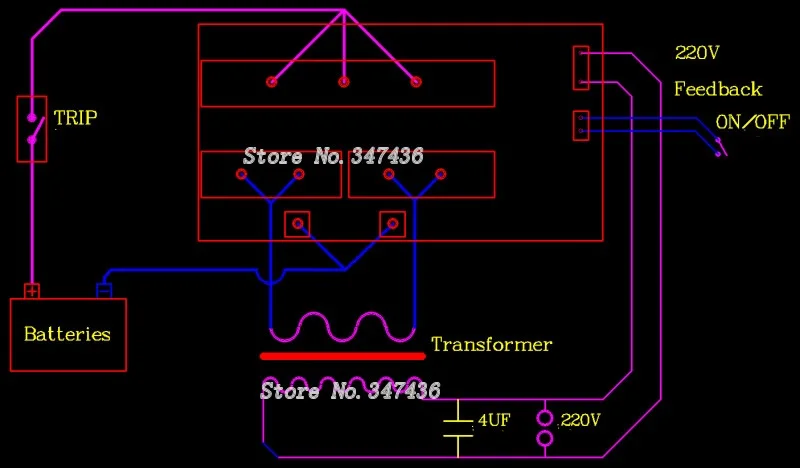

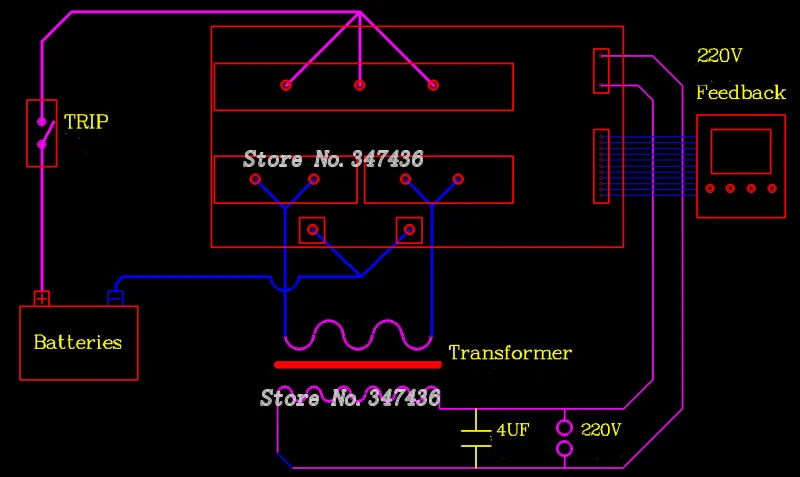

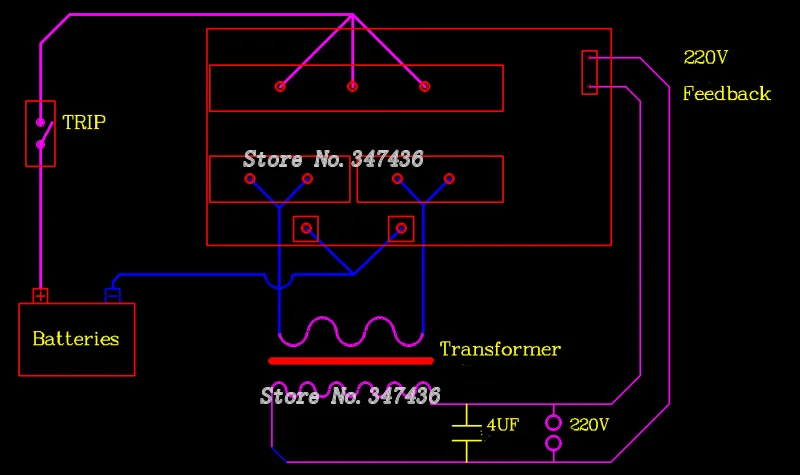

Основная линия источника питания должна быть соединена в серии с воздушным переключателем 160A медный носик хорошего качества, прочно припаянный для подачи электроэнергии. Необходимо обернуть воздуховод, если необходимо, чтобы поддерживать достаточный объем воздуха во время успешной работы.

Высокая эффективность и стабильность чистой синусоидальной волновой цепи с полной мощностью и без нагрузки тока небольшой аккумулятор под напряжением/перегрузкой/Защита от перегрева простая установка

Эта материнская плата является основной платой инверторов частоты мощности, которая должна использоваться с силовыми частотными трансформаторами.

Рекомендуемая мощность вспомогательного трансформатора:

Трансформатор 5 ква составляет около 25 кг, 8 кВА-около 40 кг. Медные мешки тяжелее, а кольцевые-на 40% легче.

24 В источник питания 13 в переменный 220 В трансформатор

36 в источник питания 19 в переменный 220 В трансформатор

48 в источник питания 26 в переменный 220 В трансформатор

60 в блок питания 32 В трансформатор 220 В

72V блок питания 39V изменить 220V трансформатор

Выбранный трансформатор должен иметь небольшой ток без нагрузки и небольшую индуктивность утечки. Ток кольцевого трансформатора без нагрузки составляет менее 0,1а, в форме Эи-менее 0,3а, а в форме рта-менее 0,5а. Если ток без нагрузки большой или индуктивность утечки слишком велика, труба будет гореть. Например, сварочный аппарат и трансформатор уличной лампы не могут быть использованы (ток без нагрузки и индуктивность утечки сварочного аппарата большие, И ток без нагрузки трансформатора уличной лампы большой). Кольцевой трансформатор должен быть соединен в серии с индуктивностью магнитного кольца из феррокремния и алюминия. Лучшее дополнение EI может быть достигнуто без добавления индуктивности в форме губ.

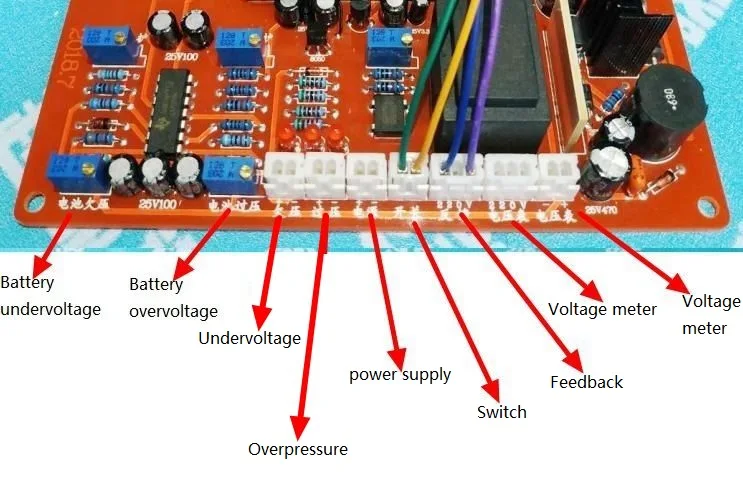

Описание функции основной платы инверторов синусоидальной волны:
1. Защита от низкого напряжения батареи:
Когда напряжение батареи составляет менее 11 в, инвертор выключит инвертор (в это время нет выхода напряжения переменного тока), и инвертор находится в режиме ожидания.
2. Защита от перенапряжения батареи:
В тех случаях, когда напряжение батареи если сумма вашего заказа превышает 14,5 в на секцию, инвертор выключит инвертор и переходит в режим ожидания.
3. Батареи запускаются автоматически и нормально:
В тех случаях, когда батарея-это защита от низкого напряжения, когда солнечной или ветровой энергии заряжает батарею до 12,5 V, инвертор автоматически начинает выходное напряжение переменного тока для питания к нагрузке. В тех случаях, когда есть функция защиты от перенапряжения Защита аккумулятора будет восстановлена до 14,5 V, инверторы начнется автоматически.
4. Вентилятор контроля температуры и защита от перегрева:
Когда температура слишком высока (45 градусов), вентилятор будет работать автоматически. Когда температура упадет, вентилятор перестанет работать автоматически. Когда вентилятор поврежден и температура слишком высока, инвертор выключит инвертор и войдет в режим ожидания.
Когда температура падает, инвертор автоматически начинает выводить переменный ток.
5. Защита от ударов и короткого замыкания:
Инвертор имеет в режиме реального времени аппаратное волна-волна с ограничением по току защиты, программное обеспечение задержки (400 мс) защита от короткого замыкания и мощный инвертор частоты изолирующего трансформатора. Надежность продукта улучшается.

Синусоидальные волновые инверторы с частотой мощности отличаются сильной мгновенной нагрузкой, легким повреждением, низкой температурой и без помех.

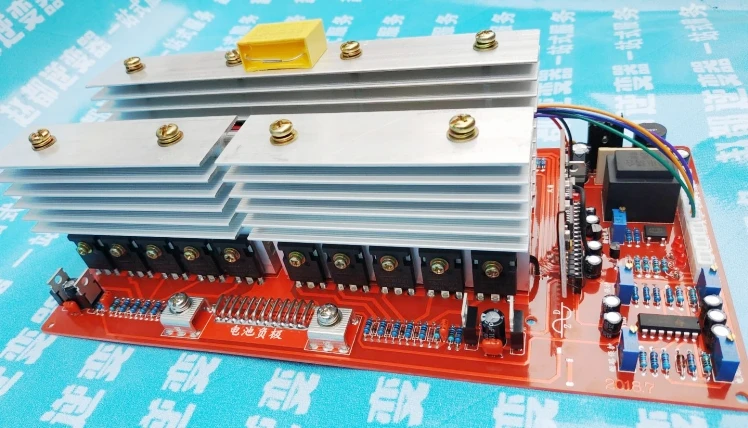

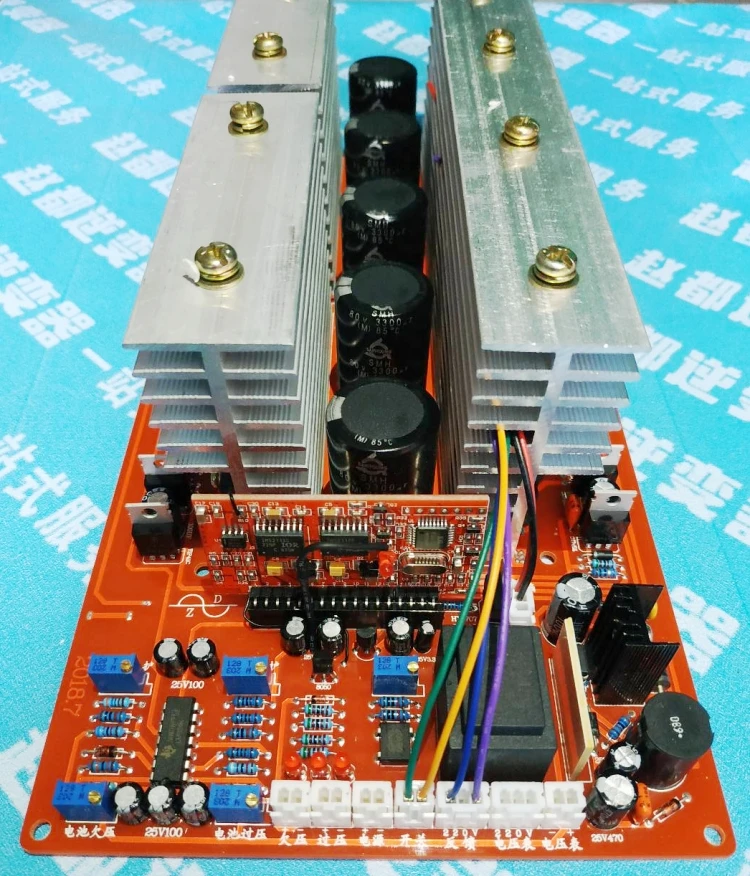

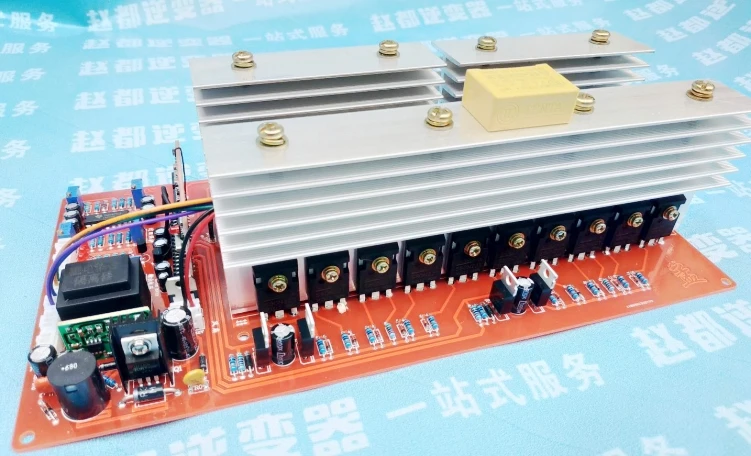

Основная плата упакована в TO247 с высокой мощностью и низким внутренним сопротивлением, высокой потерей мощности, низкой потерей мощности, высокой частотой и низкой потерей оригинального электролитического конденсатора, Что обеспечивает постоянный источник питания и стабильность источника энергии, чтобы гарантировать, что трубка MOS не легко повредить оригинальный импортный интегральный чип op amp и обеспечить точную защиту цепи, стабильная и двухслойная Высококачественная печатная плата имеет низкую теплотворную способность.

Эта материнская плата является основной платой инверторов частоты мощности, которая должна использоваться с силовыми частотными трансформаторами.

Материнская плата по умолчанию для мягкого запуска "выходное напряжение медленно поднимается от 0 В до 220 В после запуска, а затем пусковая нагрузка"Пожалуйста, оставьте сообщение, если вам нужно оставить его открытым.

Эта материнская плата относится к электронным аксессуарам. Я лично даю отладку, когда я его продаю. Я не буду возвращать его. Материнская плата абсолютно проста в использовании.

О послепродажном обслуживании: Эта материнская плата использует оригинальные аксессуары, и магазин лично заказан перед продажей. Тепловой двигатель хороший, и материнская плата с проблемой никогда не будет отправлена покупателю. Сборщик продукта электронной материнской платы должен иметь определенные электронные технологии. Будьте смелыми и внимательными, если покупатель не в установке или использовании, (стоимость деталей и стоимость обратной доставки оплачивает покупатель). Если покупатель имеет возможность ремонтировать как можно больше, большая часть ремонта неисправностей очень проста.
Если вы покупаете эту материнскую плату, вы должны иметь определенные электронные технологии и опыт. Если вы ничего не понимаете, пожалуйста, не покупайте, спасибо!
