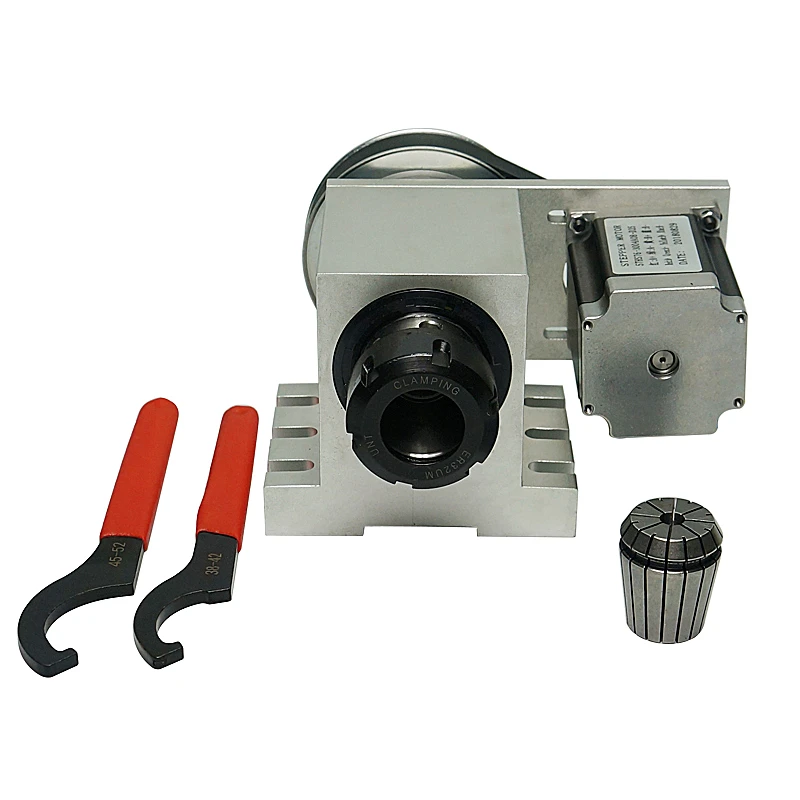

Комплект ЧПУ для мини гравера с ЧПУ|axis|axis cnc |
13 431,08 руб.
Новое поступление

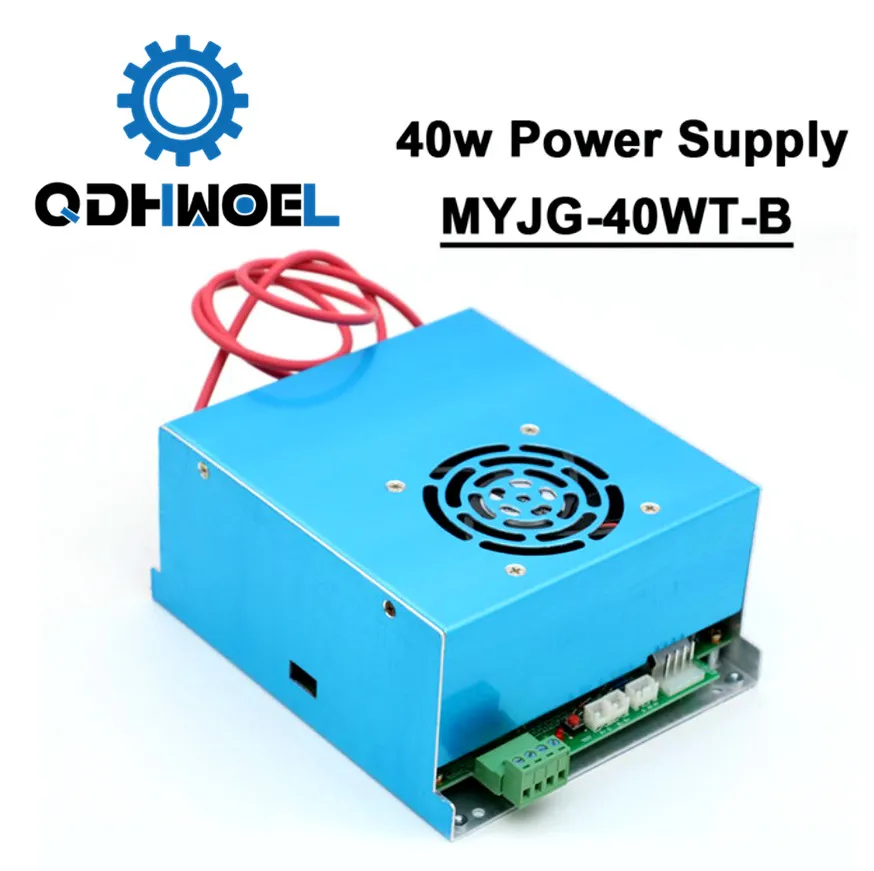

Лазерный блок питания MYJG 40WT B 40 Вт 110 В 220 для Co2 лазерной трубы гравировальной
3 224,52 руб.

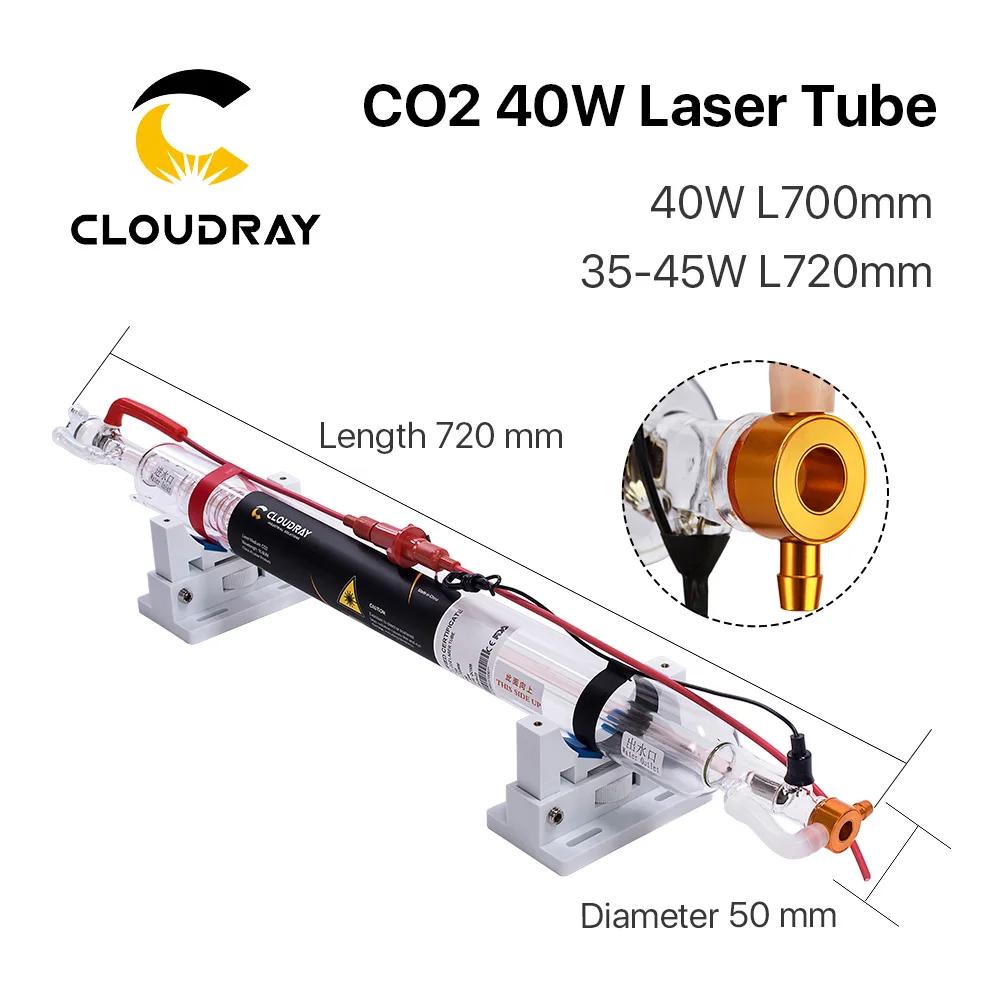

Cloudray Co2 стекле трубки 700 мм 40 Вт стекло лазерная лампа для CO2 лазерной гравировки
5 112,79 - 12 872,21 руб.
Небольшая лазерная Очистительная Машина для удаления краски|Запчасти
247 835,37 руб.
Тяговые цепи|Запчасти для деревообрабатывающих станков| |
76 139,90 руб.
Беспроводная ручка для лазерной резки Friendess FSCUT система управления FSCUT2000C Cypcut BCS100
22 461,27 руб.
Полумесяц В Форме шлифовального камня деревообработка специальная шлифовальная
137,05 руб.
Будет вентилятор диаметром 12 мм Китай ZnSe Co2 лазерный фокусный объектив FL 38 1 50 8 63 5
920,53 руб.
Характеристики
PWM к ttl переходному модулю лазерный резак гравер управления аксессуары для плат
История изменения цены
*Текущая стоимость 676,88 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-24-2026 | 804.20 руб. | 844.33 руб. | 824 руб. |
| Jun-24-2026 | 798.74 руб. | 838.77 руб. | 818 руб. |
| May-24-2026 | 669.14 руб. | 702.49 руб. | 685.5 руб. |
| Apr-24-2026 | 784.6 руб. | 823.30 руб. | 803.5 руб. |
| Mar-24-2026 | 683.79 руб. | 717.45 руб. | 700 руб. |
| Feb-24-2026 | 771.23 руб. | 810.91 руб. | 790.5 руб. |
| Jan-24-2026 | 764.55 руб. | 802.68 руб. | 783 руб. |
| Dec-24-2025 | 757.20 руб. | 795.76 руб. | 776 руб. |
| Nov-24-2025 | 750.71 руб. | 788.31 руб. | 769 руб. |
Описание товара
PWM к TTL Модуль перехода для лазерной резки контроллер гравировальной машины доска Mana SE, лазерный гравер контрольная плата TTL модуляция
Этот модуль PWM-TTL в Основном предназначен для машины серии EleksMaker и ее контроллеров.
И он также может быть использован для других DIY лазерных гравировальных машин, которые должны изменить TTL модуляцию.
Технические характеристики:
Мощность Размер порта: 5,5*2,1 мм
Рабочее напряжение: 12 В постоянного тока
Рабочая мощность: >2A
Посылка включает в себя:
Модуль перехода PWM-TTL-1 шт.
Часто задаваемые вопросы и инструкции по уходу за изделием
1. Когда или почему мне нужно иметь модуль перехода PWM к TTL?
Так как некоторые контроллер доски разработаны с использованием 3-контактный порт (12V/GND/ШИМ) для подключения к лазерный модуль с один и тот же порт. Однако, если ваш лазерный модуль предназначен как 2*2,54-Американская классификация проводов 2р порт (2*2-pin порт, как правило, порт питания и TTL порт), он не может быть использован непосредственно на3-контактный порт.Поэтому вам нужно иметь модуль перехода PWM к TTL.
2. Как использовать этот модуль перехода? (Как преобразовать PWM в TTL?)
Вы можете увидеть 3 порта на модуле перехода.
(Они соответственно Вход Порты и разъёмы (3-контактный, белый), Выход Мощность Порты и разъёмы (2-контактный, красный), Выход TTL Порты и разъёмы (2-контактный, белый).
① Подключите входной порт к плате контроллера машины, например: Mana SE / Mana / IVAxis.
② Подключите выходной порт к порту питания вашего лазерного модуля.
③ Подключите выходной порт TTL к порту TTL на лазерном модуле.
④ Питание на плате ManaSE.
3. Как проверить, сломан ли лазерный модуль?
Вы также можете увидеть порт постоянного тока на модуле перехода. Он может быть использован для проверки, работает ли ваш лазерный модуль или нет.
Подключите порт постоянного тока к источнику питания.
Подключите выходной порт к порту питания вашего лазерного модуля.
Подключите питание, нажмите кнопку на модуле перехода --- лазер выключен; Отпустите кнопку --- лазер. Значит, лазер работает нормально.
