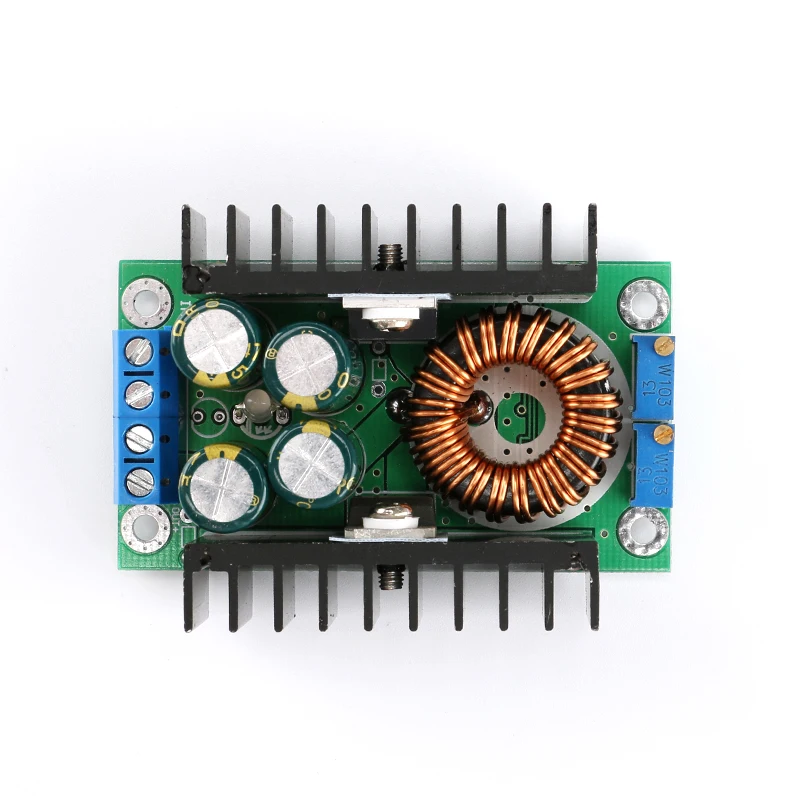

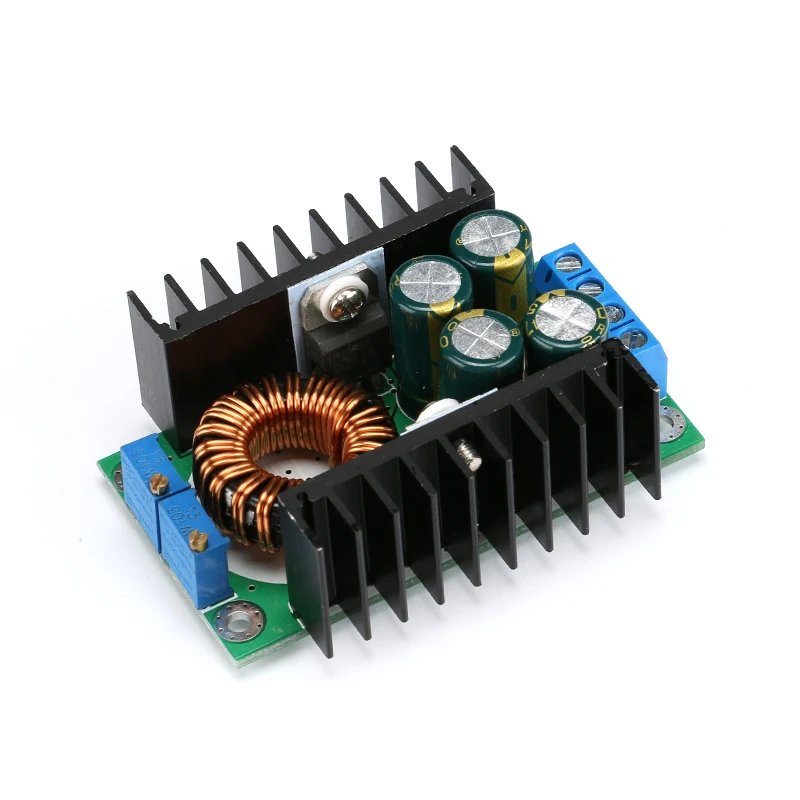

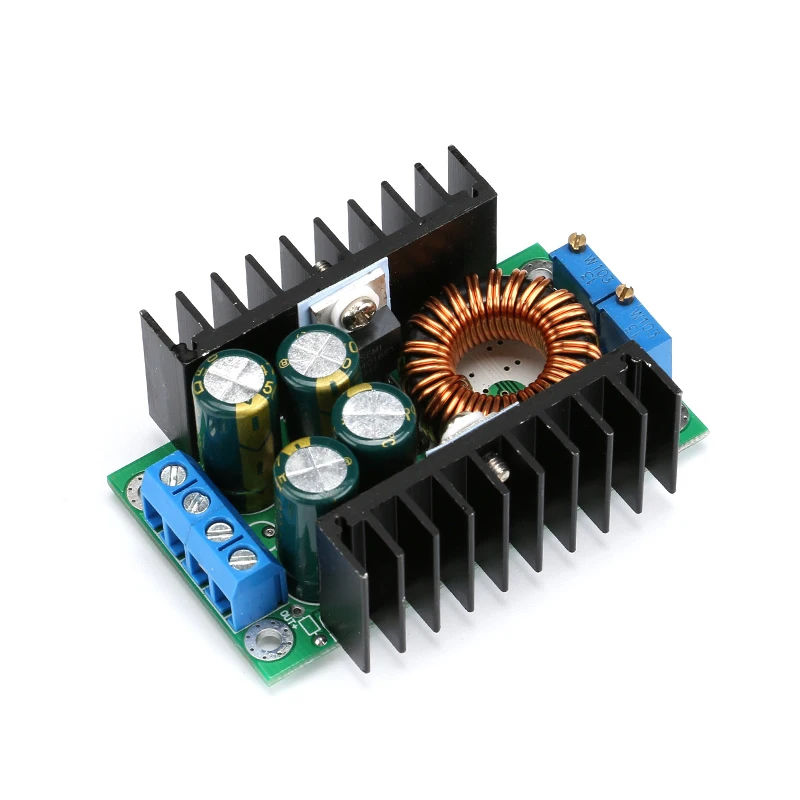

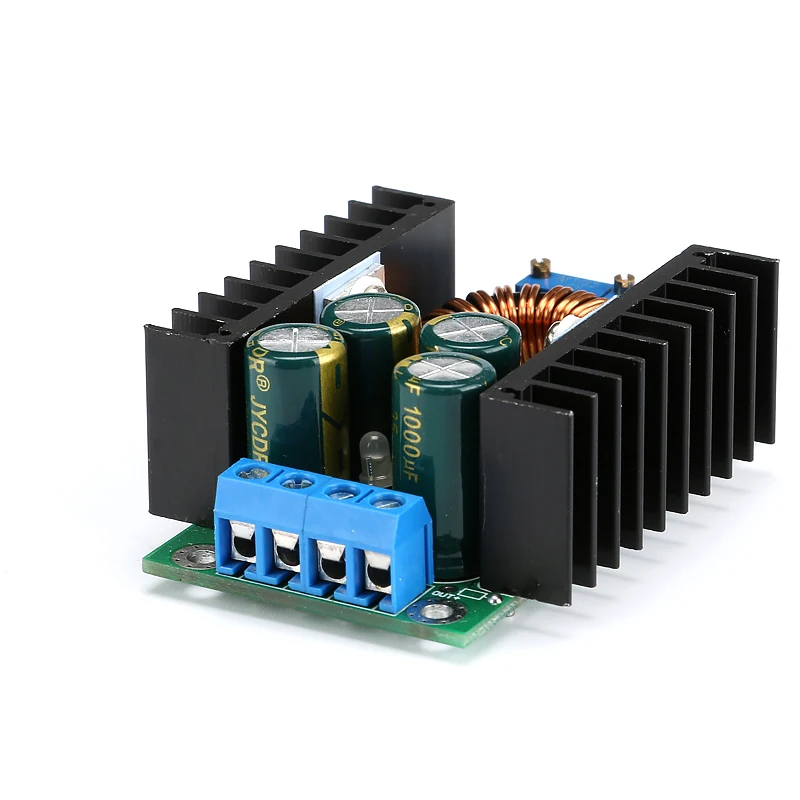

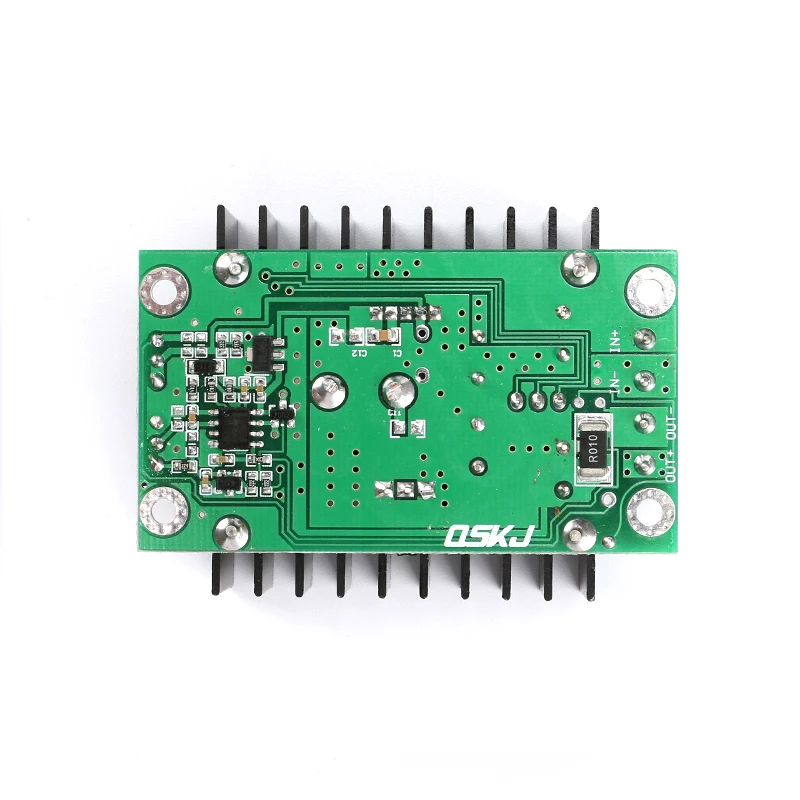

DC-DC CC CV понижающий преобразователь вольт понижающий 12V 19V 24V автомобильный ноутбук блок питания 7-40V до 1,2-35V 8A 300W с Светодиодный индикатор

Особенности:

1. Используйте специальный эталонный IC и Высокоточный токочувствительный резистор, сделайте более стабильный постоянный ток (при 20 °C до 60 °C постоянный ток 5A, температурный дрейф менее 5%). Подходит для Светодиодный драйвера.
2. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (при зарядке, используется для того, чтобы определить, разрядилась ли батарея полностью заряжена);
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Низкая Выходная пульсация, высокочастотный конденсатор уменьшает выходную пульсацию.

Модуль параметры:

• Свойства модуля: неизолированный понижающий модуль, постоянный ток и модуль постоянного напряжения (CC CV), зарядный модуль
• Входное напряжение: 7-40 в
• Выход напряжение: 1,2-35В (плавная регулировка)
• Выходной ток: 8А Макс (температура силовой трубки превышает 65 °C, пожалуйста, добавьте охлаждающий вентилятор)
• Диапазон постоянного тока: 0,2-8A (регулируемый)
• Ток лампы поворота: значение постоянного тока * (0,1), ток лампы поворота и связь значений постоянного тока. К примеру, постоянному току 3A, Лампа сигнала поворота ток установлен в 0,1 раз постоянного тока (0,1 * 3A = 0.3A). В тех случаях, когда Отрегулируйте постоянный ток 2A, затем включите лампы ток составляет 0,1 раз постоянного тока (0,1 * 2A = 0.2A).
• Указатель поворота ток крепится к 0,1 времени в этой версии (на самом деле указатель поворота текущее значение, вероятно, не очень точный), это для определения ли батарея полностью заряжена.
• Выпадающее напряжение: 1 в
• Выходная мощность: Максимальная мощность составляет около 300 Вт, температура трубки превышает 65 градусов, пожалуйста, добавьте вентилятор.
• Эффективность преобразования: около 95% (чем выше выходное напряжение, тем выше эффективность)
• Рабочая частота: 180 кГц
• Выходная пульсация: полоса пропускания 20 м (только для справки)
• Вход 24V Выход 12V 5A пульсация вокруг 50mV (исключая шума)
• Рабочая температура: Промышленный класс (от-40 °C до + 85 °C)
• Ток без нагрузки: типичный 20 мА (24 В Шаг вниз до 12 В)
• Регулирование нагрузки: ± 1% (постоянное напряжение)
• Регулирование напряжения: ± 1%
• Постоянная точность и температура: фактический тест, Температура модуля меняется от 25 до 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5A)
• Скорость динамического отклика: 5% 200uS
• Регулировка потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр близко к входному порту предназначен для регулировки напряжения (CV), потенциометр близко к выходному порту для регулировки тока (CC).
• Индикатор: двойной цветной индикатор. При зарядке индикатор красный, полностью заряжен зеленый (без нагрузки зеленый).
• Защита от короткого замыкания на выходе: Да, постоянный ток (установленное значение постоянного тока)
• Защита от обратной полярности на входе: нет
• Выход предотвращает обратную связь: нет.
• Проводка: терминал
• Размер: 65 (Д) * 47 (Ш) * 23,5 (В) мм

Область применения:

1. Мощный светодиодный привод постоянного тока,
2. Литиевая батарея (или железная батарея) Зарядка,
3. 6 в, 12 В, 14V, 24 вольт заряда аккумулятора,
4. Никель-кадмиевый никель-металл-гидридный аккумулятор (аккумулятор) Зарядка,
5. Солнечные панели и ветряные турбины

Батарея Емкость аккумулятора:

1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения, настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;
5. Подключен к батарее, попробуйте зарядить.

• (1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока:

1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
2. Отрегулируйте потенциометр постоянного напряжения, настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
4. Регулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный рабочего напряжения.
5. Подключение светодиодный, тест.

• (1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодный.)
