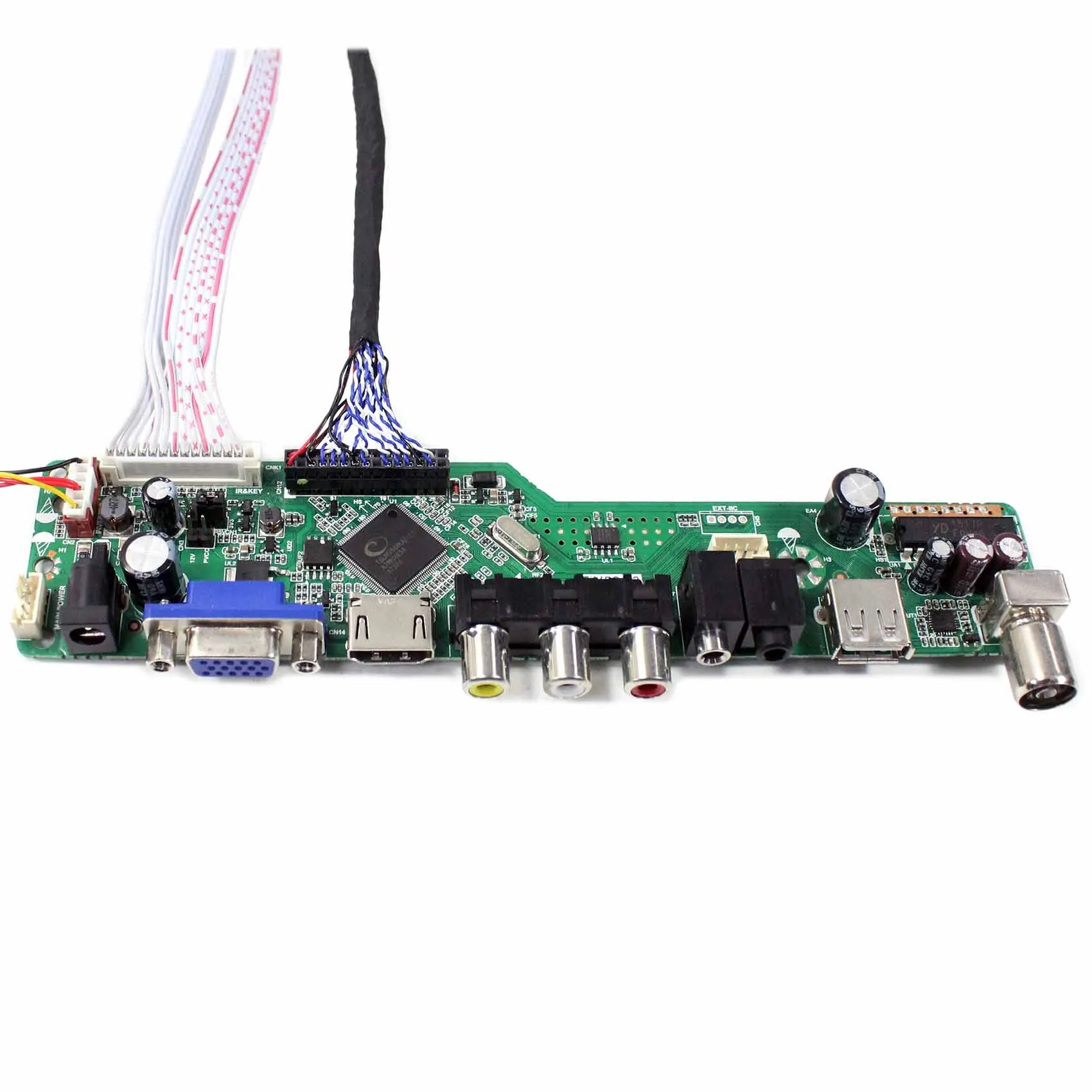

Плата контроллера LCD:

Плата HDMI VGA AV USB RF LCD для ЖК-экрана интерфейса LVDS

Входной адаптер питания: 12Vdc более 2А.

Поставляется в режиме ожидания, когда нет входного сигнала

Резервная модель <1 Вт

Порт HDMI, поддержка порта преобразования аудио, совместимый с HDMI 1,3/1,4,HDCP 1,2

USB поддержка видео

AV совместим с PAL и NTSC

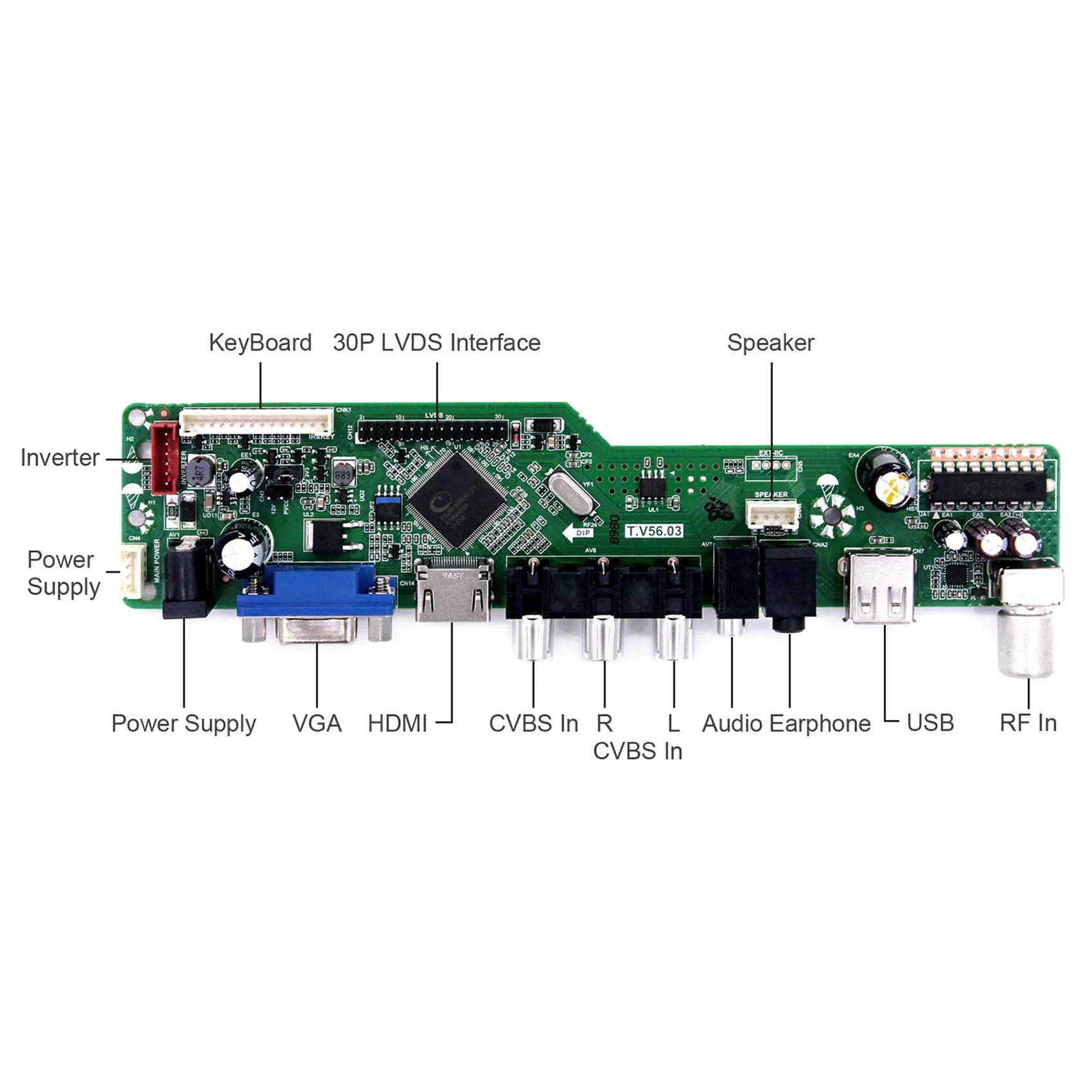

Видеовход: HDMI VGA AV USB RF

Аудиовход: HDMI PC-аудио

Аудиовыход: разъем динамика

Экранное меню: автоматический язык контрастности яркости и т. д.

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 188 мм x 43 мм x 17 мм

Совместимость с:

15,6 дюйма 1366x768:

G156XW01 V1 G156XW01 V2 G156XW01 V3 G156BGE-L01 G156BGE-L03 G156XTT01.1

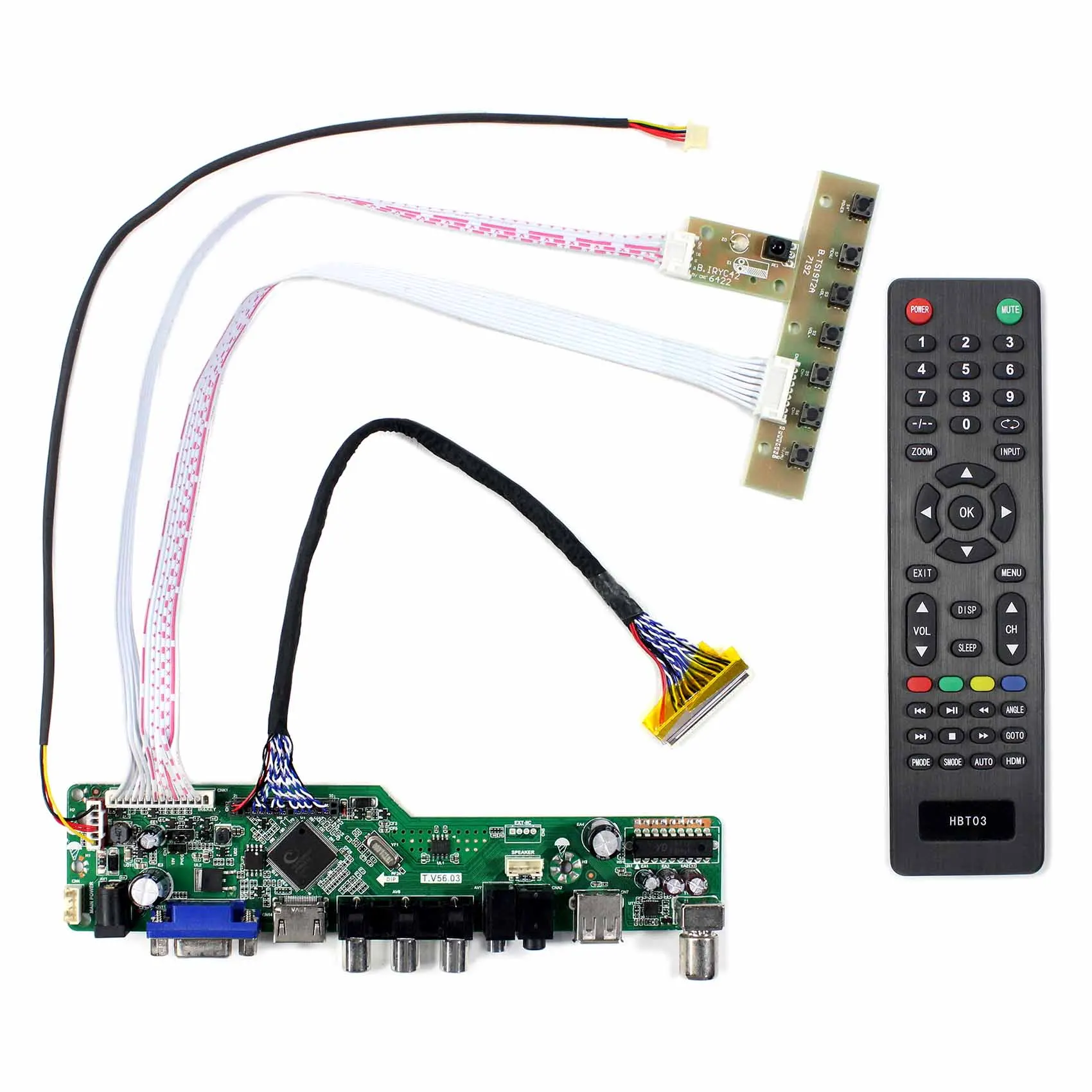

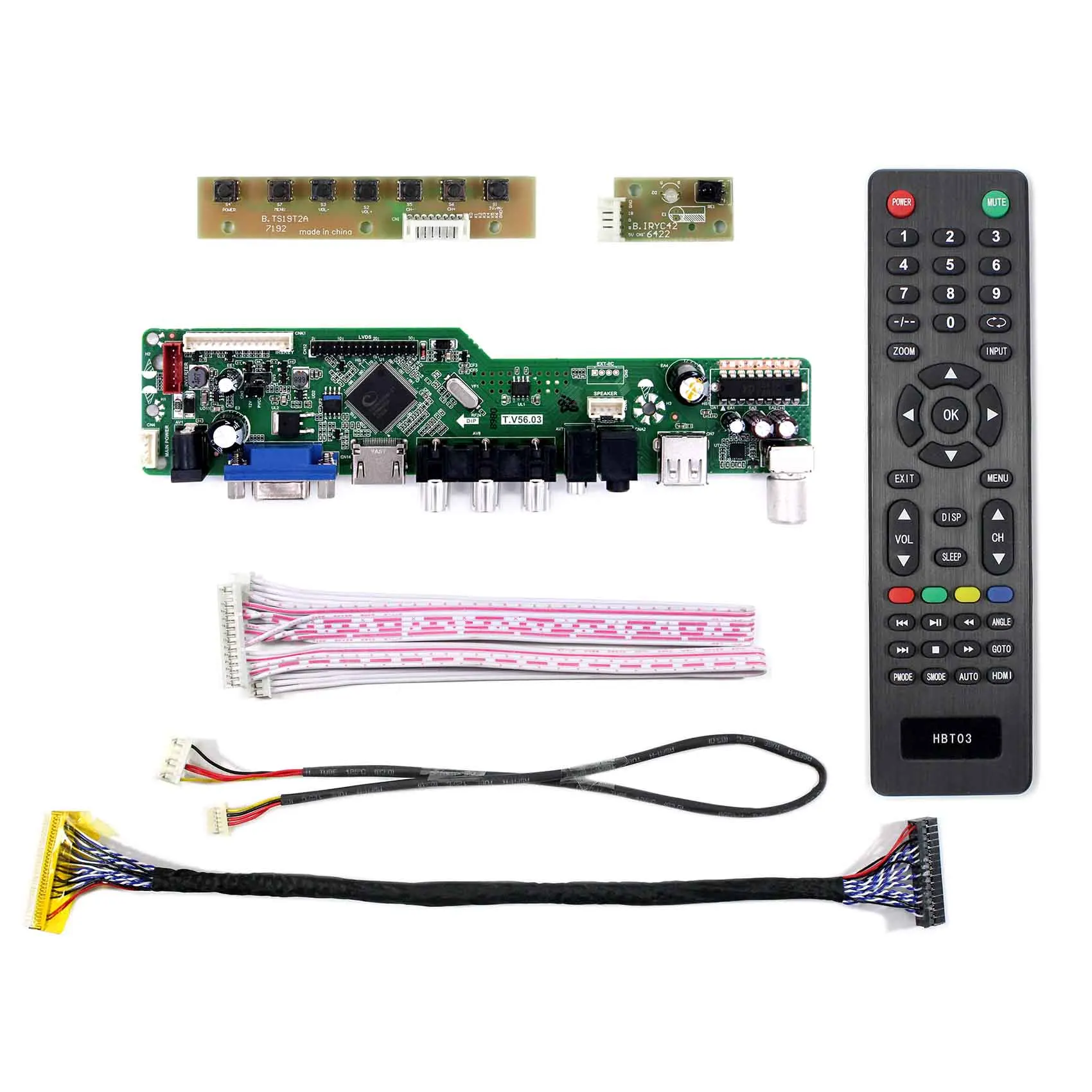

Комплектация:

1 × плата контроллера HDMI VGA AV USB RF LCD T.V56.03

1 × кабель задней подсветки

1 × сигнальный кабель LVDS

1 × Клавиатура с кабелем

1 × Пульт дистанционного управления (батарея в комплект не входит)

Установка и внимание:

1.Входное напряжение питания платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых плат, на которых отмечена необходимость использования 5 в постоянного тока), ток питания рекомендуется составлять 2 А или больше 2 А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или свяжитесь с продавцом. (ВАЖНО: при использовании неправильного адаптера питания плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были настроены с совместимой прошивкой и правильной настройкой, а сигнальный кабель уже подключен к плате. (Сигнал контактный разъем кабеля на борту с отметкой-Pin1.)

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: при подключении в неправильном направлении, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением убедитесь, что сигнальный кабель между ЖК-экраном и платой контроллера подключен к правильному контакту, И подтвердите, подключен ли кабель задней подсветки экрана к инверторной плате (плата бустера).

4.После правильного подключения, перед включением питания платы, проверьте, чтобы плата не касалась задней стороны панели ЖК-дисплея или другого Токопроводящего вещества, которое может привести к короткому состоянию панели. Затем одновременно вводите питание и вводите источник сигнала, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить следующим образом: «анализ неисправностей и стрельба», пожалуйста, свяжитесь с нами, прежде чем оставлять отзывы в или открывать спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если она не может быть исправлена.

6.При обращении к нам, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Имя типа экрана. (Сделайте фотографию с обратной стороны экрана)

В.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

В.Характеристики вашего адаптера питания. (Сделайте фотографию адаптера питания spec. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает выбросить его. Вероятность переработки очень-очень низкая. Поэтому для того, чтобы защитить нашу среду, мы надеемся, что вы сможете потратить время на анализ или связаться с продавцом, прежде чем вернуть этот товар. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительотзывы в, спасибо.
