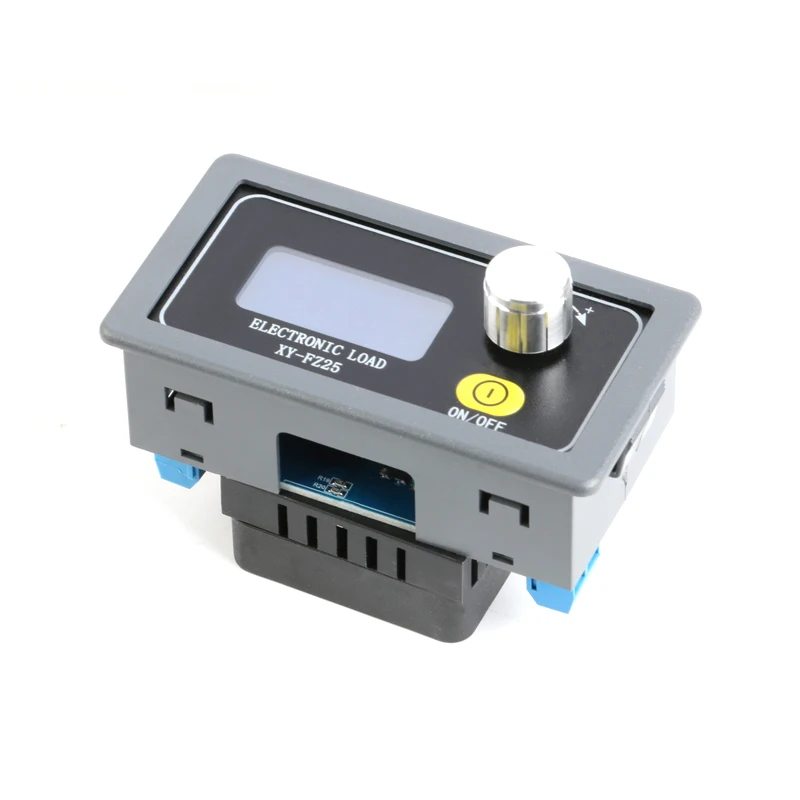

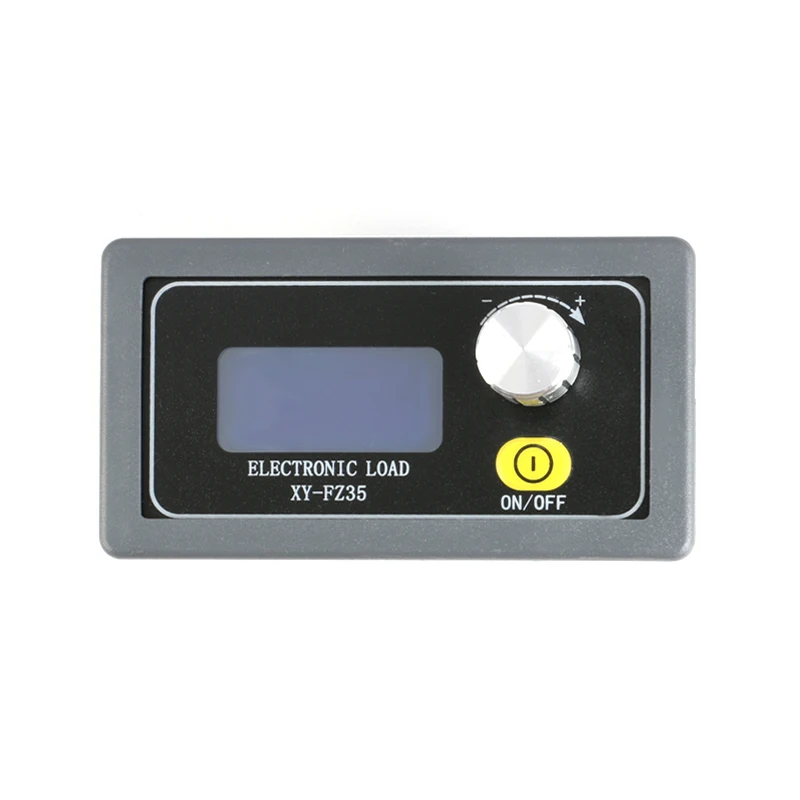

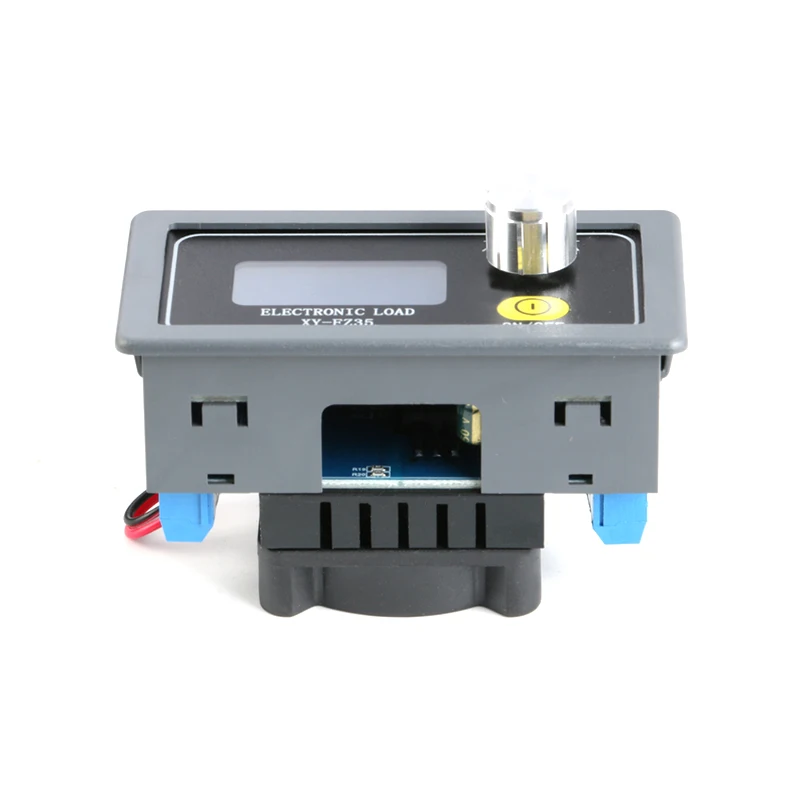

Электронный резистор с регулируемой нагрузкой и постоянным током измеритель

35 Вт электронная нагрузка регулируемый постоянный ток старение резистор батарея напряжение ёмкость тестер ЖК-дисплей Напряжение Ток мощность дисплей

Интеллектуальная электронная нагрузка с температурным контролем, четкий интерфейс, простая работа, с идеальным механизмом защиты

Описание характеристики:

1. Может отображаться ток a Напряжение V мощность W емкость ah и время разряда;

2. Имеет механизм защиты звука;

3. Автоматическая Оценка емкости и времени разряда;

4. Установите максимальную емкость разряда (OAH) и максимальное время разряда (OHP); (Осуществление экспериментов без присмотра к старению)

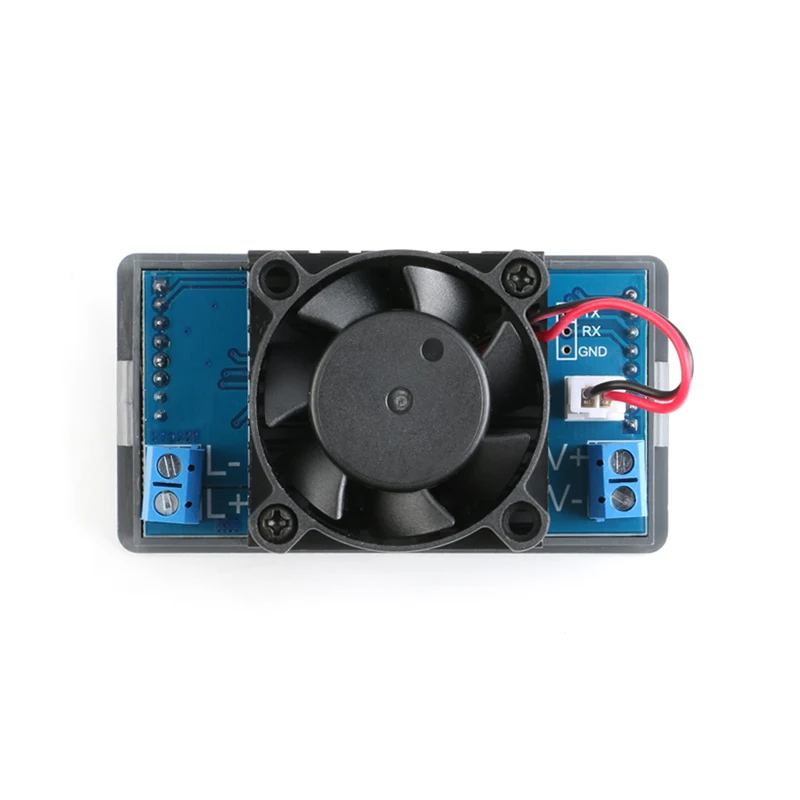

5. Интеллектуальный вентилятор с контролем температуры, когда мощность превышает 10 Вт или температура превышает 40 ℃, вентилятор запускается автоматически;

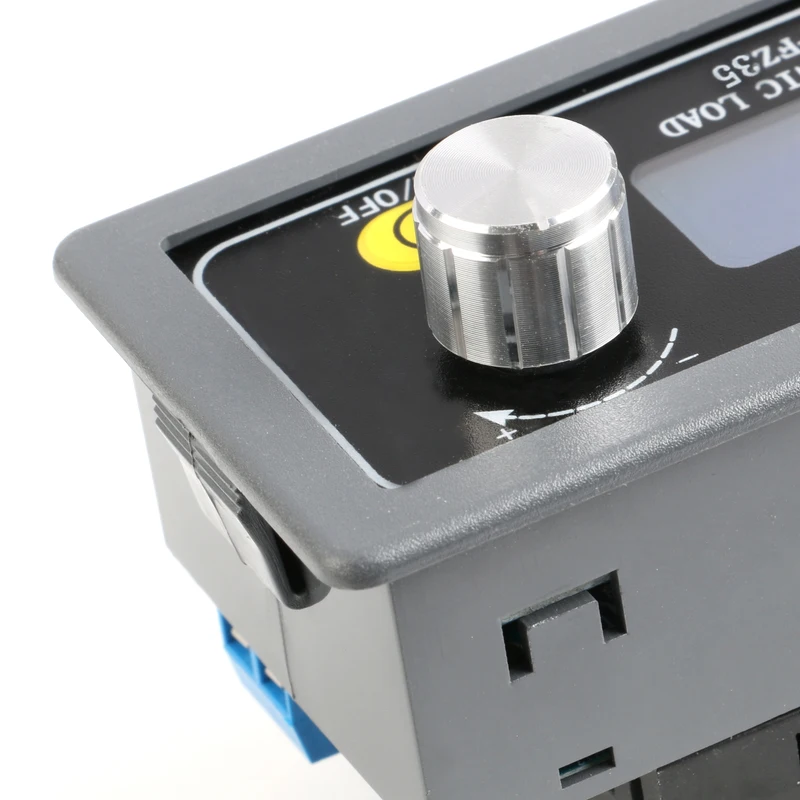

6. Использование поворотного потенциометра кодирования, может точно регулировать ток, точный до 0,01a, ток может быть заблокирован для предотвращения неправильной работы;

7. Функция Группы данных: вы можете выбрать, добавить ли значение емкости и время работы на предыдущей стадии;

8. Имеет мощную функцию последовательной связи.

Характеристика деталей

Во-первых, улучшите механизм защиты:

1. Конец источника питания имеет защиту от обратного хода, обратное соединение не горит;

2. Конец нагрузки имеет защиту от обратного хода, обратное соединение не горит;

3.OVPЗащита от перенапряжения (по умолчанию 25,2 в, может изменить его самостоятельно, после защиты от перенапряжения, ЖК-интерфейс Мигающий ДисплейOVP);

4.OCPЗащита от перелива (по умолчанию 5.10A, может изменить его самостоятельно, после защиты от перегрузки по току, ЖК-Мигающий ДисплейOCP);

5.ОППЗащита питания (по умолчанию 35,5 Вт, может изменить его самостоятельно, после защиты питания, ЖК-Мигающий ДисплейОПП);

6.ОТПЗащита от перегрева (после температуры нагрузки более 80 ℃, защита от перегрева, жидкокристаллический мерцающий дисплейОТП);

7.LVPЗащита от недостаточного напряжения (по умолчанию 1,5 V, может быть ставит перед собой, после того, как защита от пониженного напряжения ЖК-дисплей Мигающий ДисплейLVPВ таких приложениях, как тестирование разрядки аккумулятора, настройка подходящего LVP может эффективно предотвратить переход аккумулятора к разрядке, чтобы не повредить аккумулятор).

Во-вторых, электронная нагрузка на исходное состояние мощности:

Электронная нагрузка автоматически сохраняет состояние переключения перед выключением и выступает в качестве исходного состояния следующего включения питания;

В-третьих, производительность разряда и Время разряда:

1. Статистики емкости разряда: ток нагрузки не равен нулю, пока следующий ток нагрузки не равен нулю, считается, что завершение процесса разряда, Статистический конец;

2. Время разряда: от тока не нулевой стартовой статистики, до следующего нагрузочного тока нулевой, думаю, что завершение тестового процесса, Статистический конец;

Четыре, установите максимальную емкость (OAH) и установите максимальное время разряда (OHP):

1. Установите максимальную емкость (OAH): КогдаOAHФункция запускается, когда емкость сброс нагрузки выше, чем набор максимальной емкости, Электронная нагрузка автоматически останавливается и мигает для отображения"OAH", И когдаOAHБудильник поднимается, статистики емкости автоматически опускаются;

2. Установите максимальное время разряда (OHP): КогдаOHPФункция запускается, когда время работы нагрузки больше, чем максимальное время разряда, Электронная нагрузка останавливается автоматически и мигает для отображения"OHP", И когдаOHPБудильник поднимается, статистики времени автоматически опускается;

Примечание: в отсутствие функции OAP и OHP электронная нагрузка будет записывать емкость разряда и время разряда, включите функцию OAH и OHP, К установленному значению после того, как электронная нагрузка перестала работать; Когда функция OHP включена, Время работы электронной нагрузки-это режим обратного отсчета;

Функции OAP и OHP, могут быть хорошей реализацией беспилотных испытаний на старение энергии.

Пять, характеристики группы данных:

Разделен на «DAT0», «DAT1»

Дата 0: мигание показывает только значение емкости и время работы на предыдущей стадии и не добавляется к следующей стадии;

Дата 1: мигание показывает значение емкости и время работы на предыдущей стадии и автоматически добавляет к следующей стадии;

Инструкции по эксплуатации интерфейса:

Во-первых, инструкции по эксплуатации интерфейса:

1. Электронная нагрузка включается, а затем входит в операционный интерфейс, который используется для включения или выключения электронной нагрузки при коротком нажатии кнопки «Вкл/Выкл», И изменить ток электронной нагрузки в режиме реального времени путем вращения потенциометра кодировщика;

2. Короткое нажатие на кодирующий потенциометр, чтобы переключить содержимое дисплея нисходящего канала (ток/мощность/Емкость/время);

3. В любом интерфейсе дисплея вращающийся кодирующий потенциометр автоматически переключается на текущий интерфейс дисплея;

4. В интерфейсе текущего дисплея для включения или выключения функции блокировки данных используется кнопка «Вкл/Выкл», если функция блокировки данных включена, символ блокировки»|-«Будет отображаться перед током, в это время не может регулировать ток нагрузки в режиме реального времени, вращая кодирующий потенциометр, чтобы предотвратить неправильное использование;

5. В интерфейсе емкости/времени нажмите кнопку «Вкл/Выкл», чтобы очистить соответствующие данные о емкости/времени.

Во-вторых, инструкции по эксплуатации интерфейса настройки:

1. В беговом интерфейсе кодирующий потенциометр с длинным нажатием входит в интерфейс настройки;

2. Вращая потенциометр кодировщика, регулируйте Размер параметров, увеличивайте по часовой стрелке и уменьшайте против часовой стрелки; Переключайте параметры, которые должны быть изменены коротким нажатием поворотного датчика;

3. В максимальной емкости (OAH)/Максимальное время разряда (OHP) два интерфейса параметров, короткое нажатие кнопки «Вкл/Выкл», чтобы выбрать соответствующую функцию включения или выключения, при закрытии дисплей «----»;

4. В интерфейсе параметров максимальной емкости (OAH) нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9. 999ач/99.99Ah/999. 9АЧ/9999ач);

5. Полные настройки параметров, длинное нажатие потенциометра кодировщика, выход из интерфейса настройки, автоматическое сохранение параметров;

Контроль последовательного порта (одноchip TTL уровень связи)

Скорость передачи данных: 9600 bps

Бит данных: 8

Стоп-биты: 1

Контрольный бит: нет

Управление потоком: нет

Формат загрузки данных:

Состояние сигнала тревоги:

Напряжение источника нагрузки, ток нагрузки, значение емкости, время разряда;

11,90 в, 0.11A,0.004Ah,00:02 а напряжение нагрузки 11,90 В, ток нагрузки 0.11A, емкость 0.004Ah, время разряда 00:02;

Примечание: если максимальное время разряда включено, 00:02 указывает на обратный отсчет;

Состояние сигнализации:

Загрузить код состояния сигнализации (OVP/OCP/OPP/LVP/OAH/OHP/OTP)

Чтение параметров продукта

OVP: 25,2, OCP: 5,10, OPP: 35,5, LVP: 1,50, OAH:0222,OHP:00:00,

Перенапряжения, перегрузки по току, перегрузки по мощности, низкого напряжения, максимальной емкости, максимального времени разряда
