1, описание товара

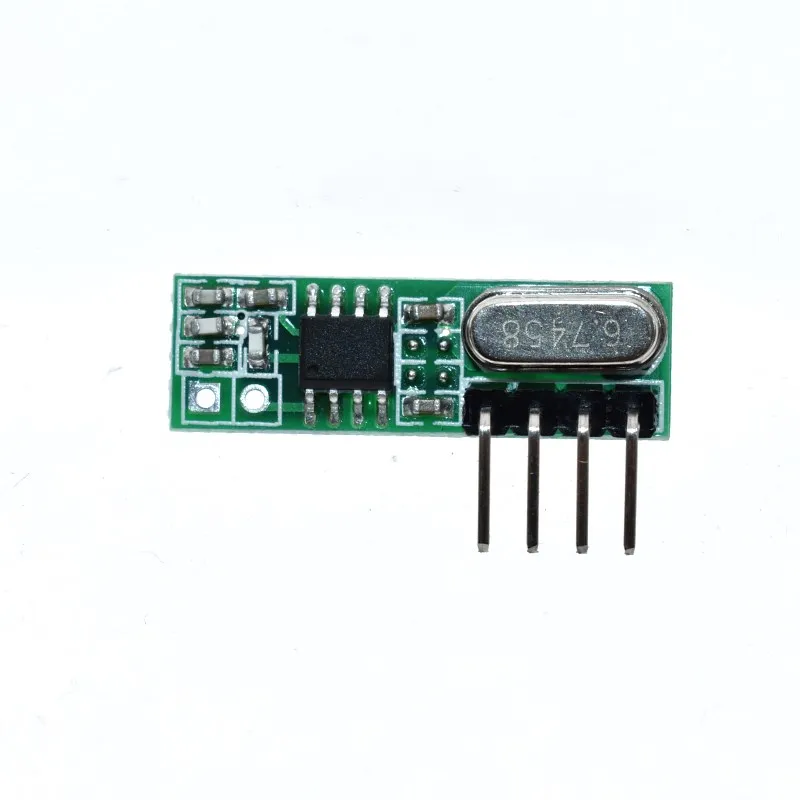

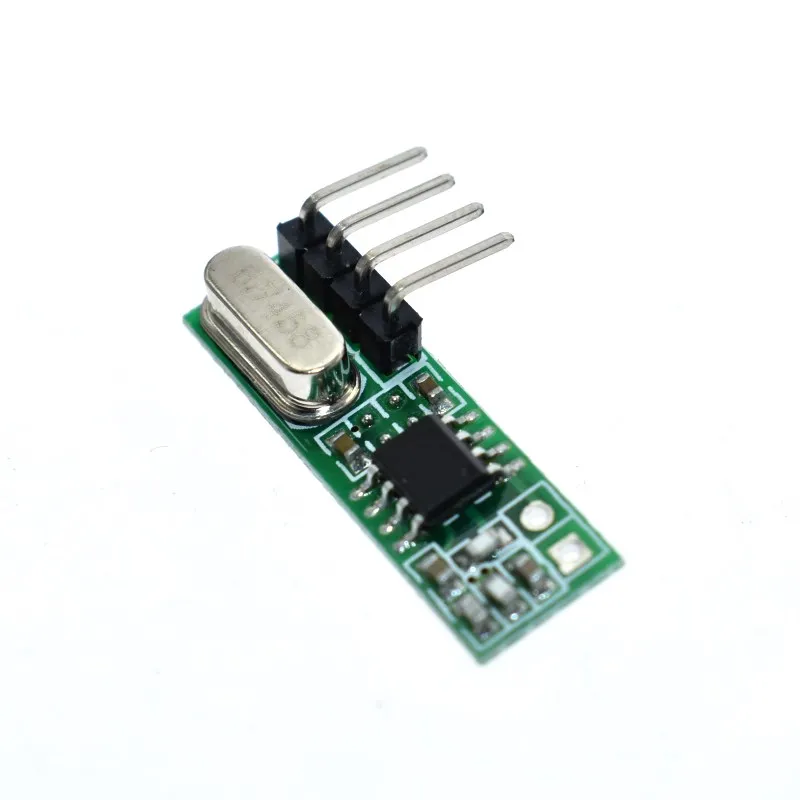

Модуль приемника RX480A-это демодулятор UHF ASK receiver, который поддерживает модуляцию ASK и OOK. Модуль приемника отличается высокой чувствительностью (-107 дБм), низким энергопотреблением и высоким динамическим диапазоном (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенные фронтальные усилители с низким уровнем шума, миксеры, фильтры, Частотный синтезатор и другие схемы, что позволяет максимизировать процесс оптимизации сигнала.

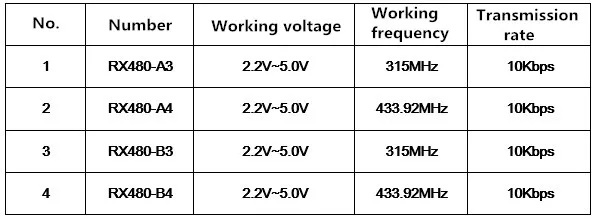

Согласно различным требованиям применения, приемные модули серии RX480 имеют следующие продукты в соответствии с рабочее напряжение и Рабочая частота:


2, характеристики продукта

Поддержка способа модуляции ASK/OOK, чувствительность приема достигает-107 дБм;

Рабочая частота: 315 МГц, 433,92 МГц, полоса пропускания около ± 150 кГц;

Поставка Диапазон входного напряжения: 2,2 V-5,0 V;

Хорошая селективность и возможности подавления излучения, легко прошли CE/Fcc международные сертификаты;

Хороший локальный осциллятор, возможность подавления излучения, может работать вместе с несколькими модулями приемника (т. Е. С одним выстрелом и многоприемником) и не мешает друг другу. Использование вместе не влияет на расстояние приема.

Диапазон температур: -40-85 °C нормальная работа даже при суровых температурах окружающей среды

Ультра-маленький размер (можно по запросу в соответствии с требованиями заказчика).

3, сфера применения

Беспроводной Выключатель питания, розетка

Шторы с дистанционным управлением, управление доступом, электромобили

Система безопасности, мониторинга

Гостиничный Номер контроля

Продукция умный дом

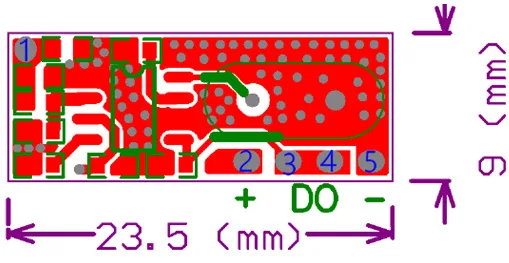

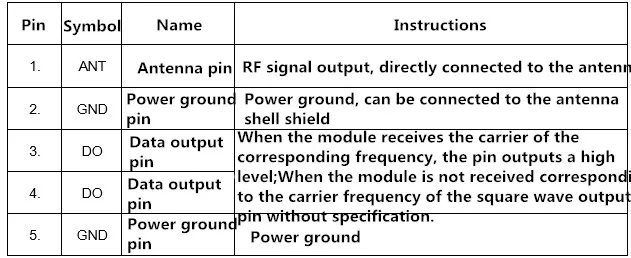

4, посылка, контактное положение

Pin Модуль-RX480-A3(4) из нержавеющей стали серии

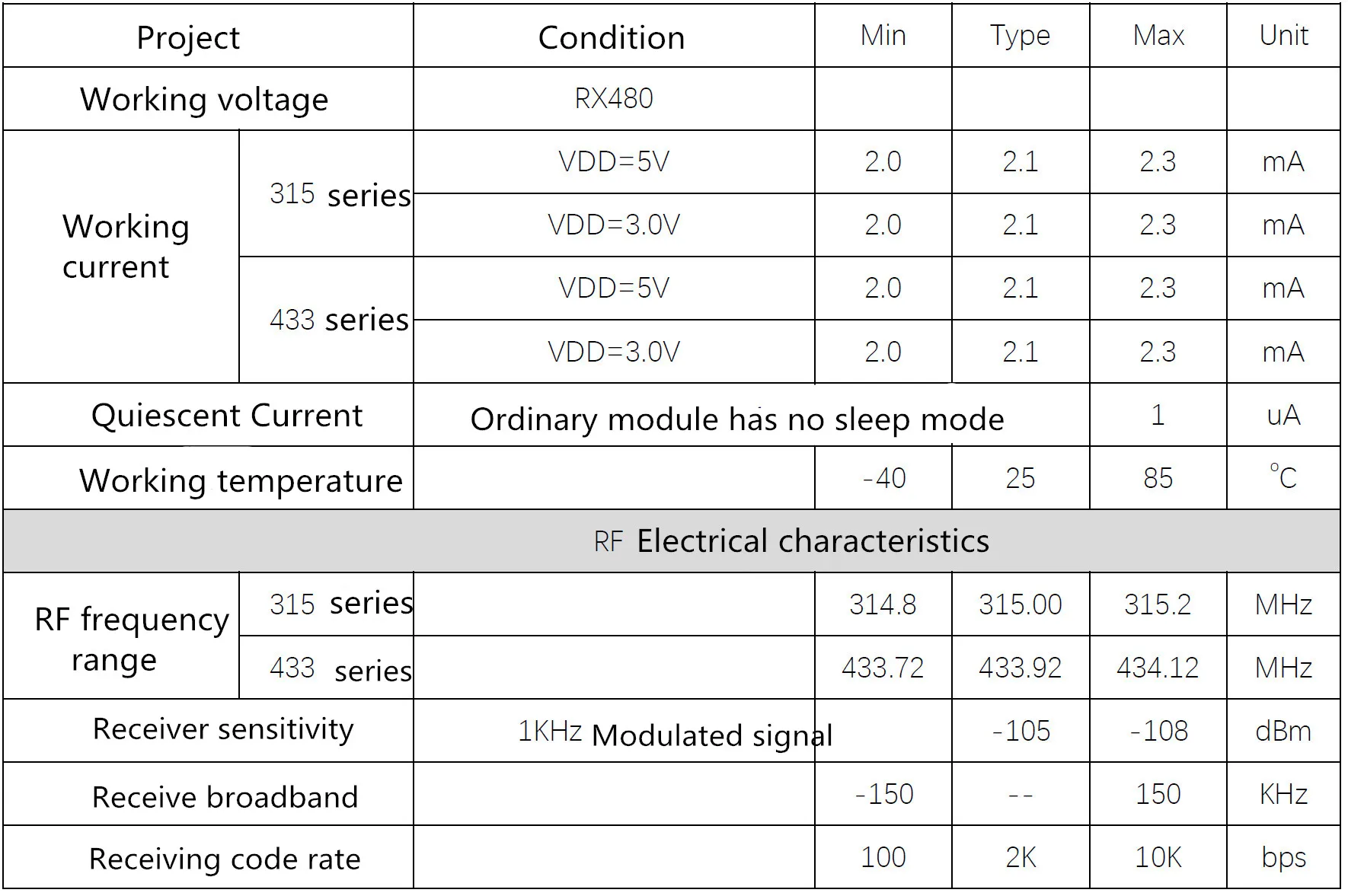

5. Электрические характеристики

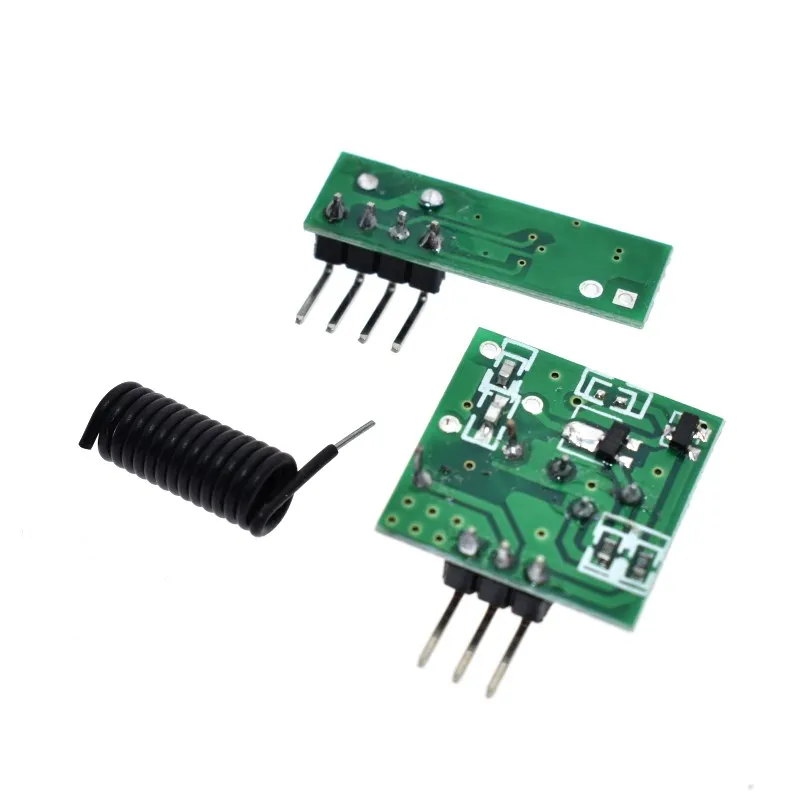

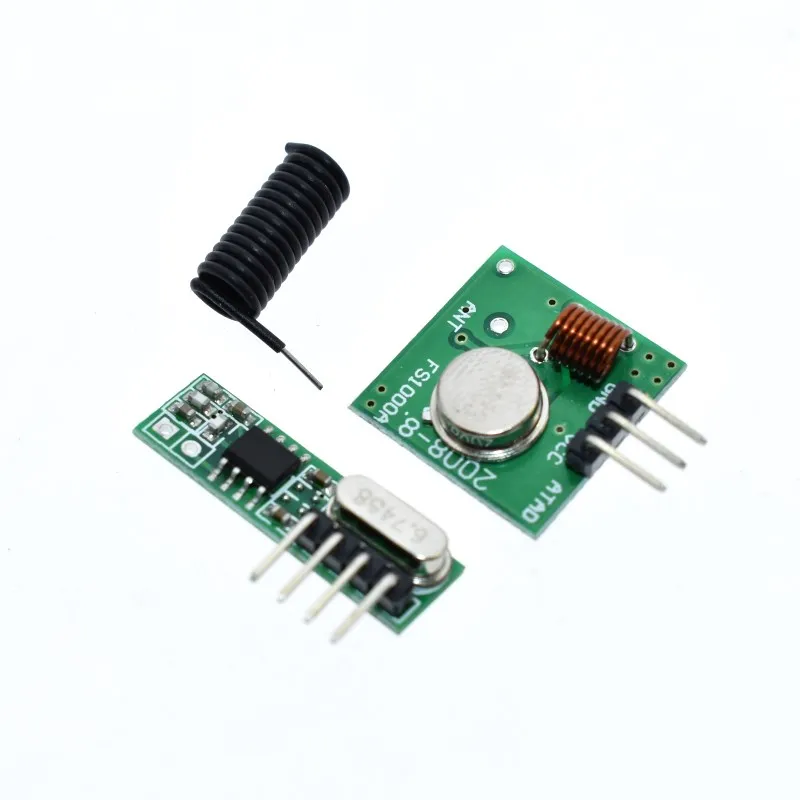

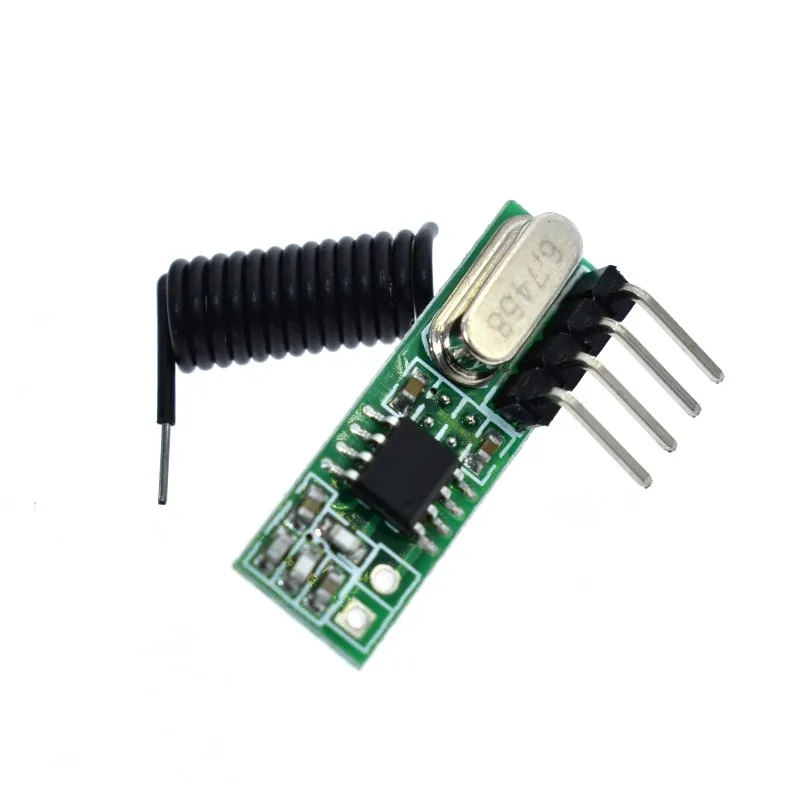

6. Размер антенны (В комплект не входит антенна. Ниже приводится лишь предложение антенну. Если вам нужна наша антенна, пожалуйста, укажите это при съемке. Цена за единицу товара нужны для того, чтобы увеличить 0,1 юаней/шт, и мы не предоставляем сварки. Сварка)

Общее применение

Для основных приложений антенна может напрямую продаваться, используя следующие характеристики:

315 м антенна

Антенна диаметр сердечника (в том числе кожи) 1,0 мм (без учета кожи) 0,5 мм;

Сварочная проволока длина 17,5 мм, антенна, длина провода 9,5 мм;

Диаметр намотки антенны (включая кожу) 5 мм;

Количество витков намотки-15 витков.


433 м антенна

Длина Сварочного Провода 10 мм

Общая длина провода антенны выпрямилась 170 мм;

Количество витков намотки-15 витков.

Специально усиленная

Если требуется дальность связи, антенна общего типа приложения не может быть удовлетворена, а Улучшенная антенна может использоваться для увеличения расстояния приема, следующим образом:

315 м антенна

Антенна диаметр сердечника (в том числе кожи) 1,2 мм (без учета кожи) 0,5 мм;

Длина наконечника Сварочного Провода 20 мм;

Антенна диаметр намотки (за исключением кожи) 6,8 мм;

Число витков обмоток-13 разворотов и длина обмотка 23,5 мм.

433 м антенна

Антенна диаметр сердечника (в том числе кожи) 1,0 мм (без учета кожи) 0,35 мм;

Длина наконечника Сварочного Провода 12 мм;

Антенна диаметр намотки (за исключением кожи) 3,0 мм;

Намотка поворачивается на 26 витков, а длина намотки-на 36 мм.

7. Меры предосторожности

1. Продукт является cmos-устройством, при хранении, транспортировке и использовании этого процесса следует обращать внимание на электростатическую защиту.

2. Устройство должно быть хорошо заземлено при использовании.
