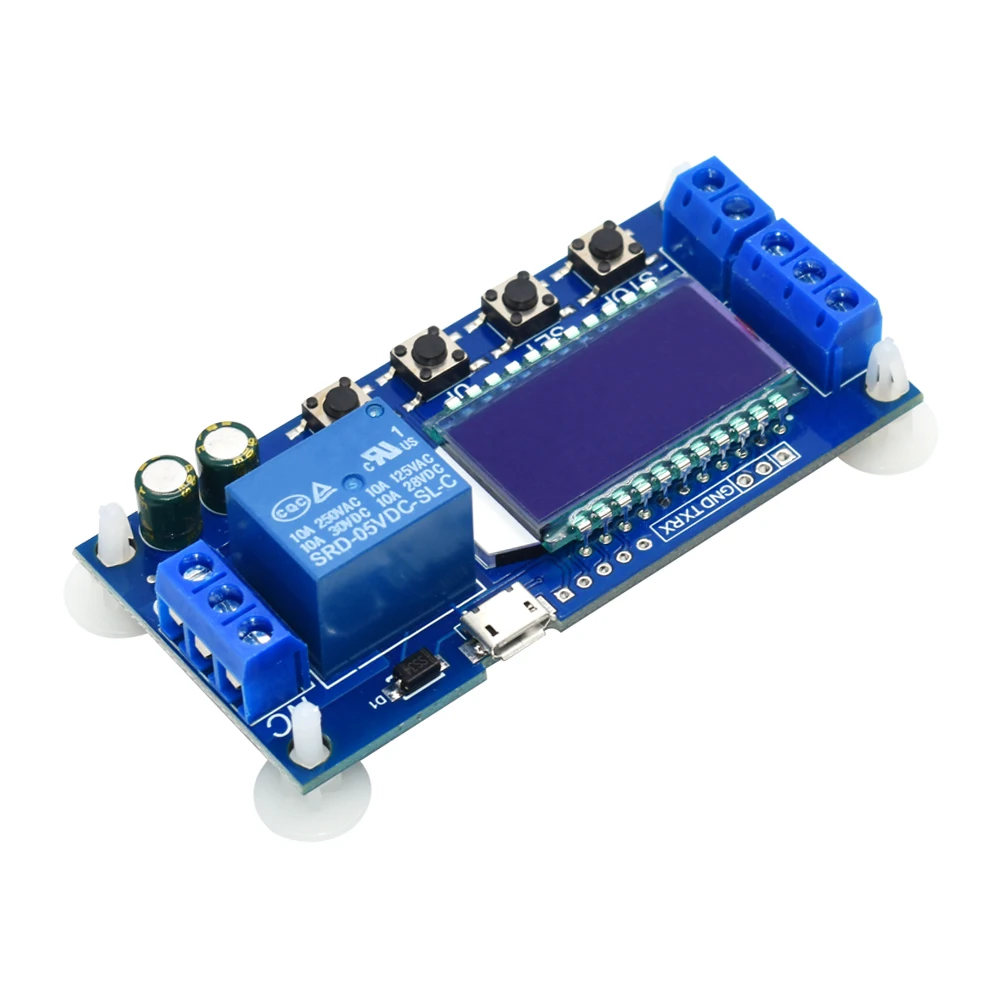

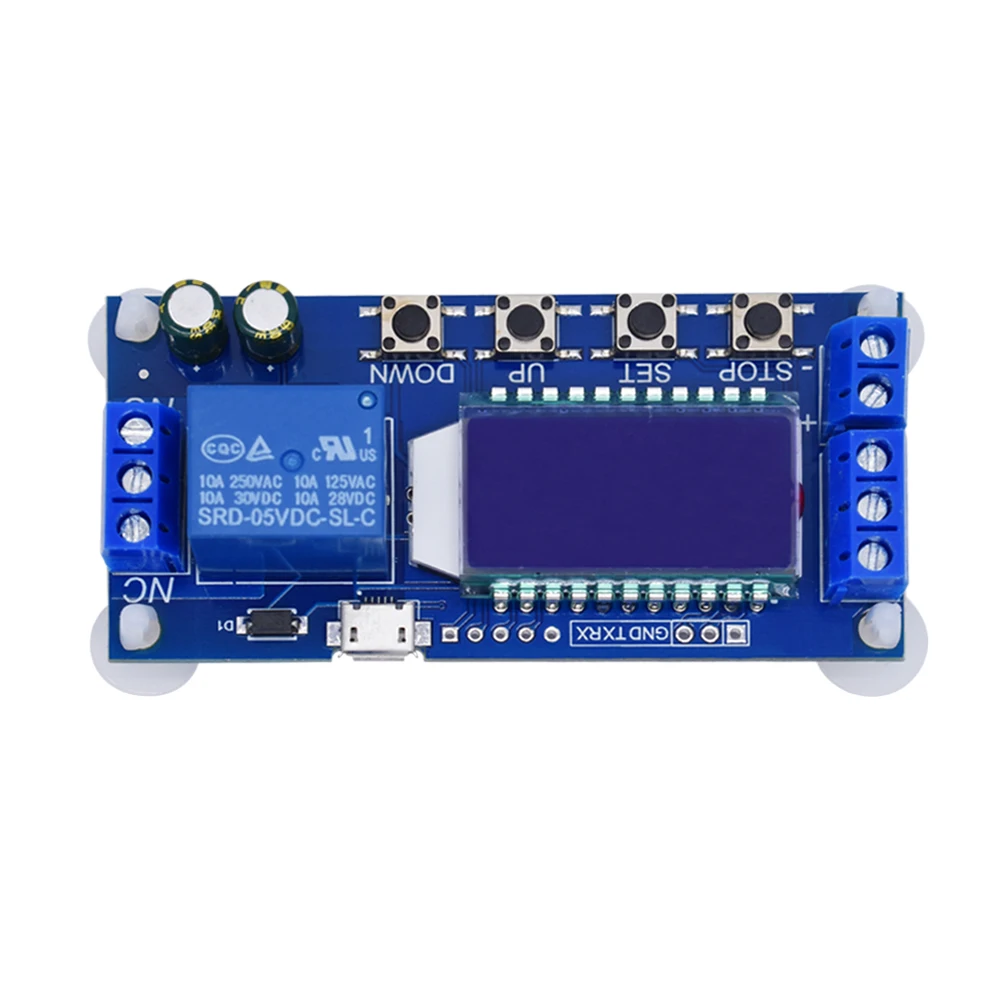

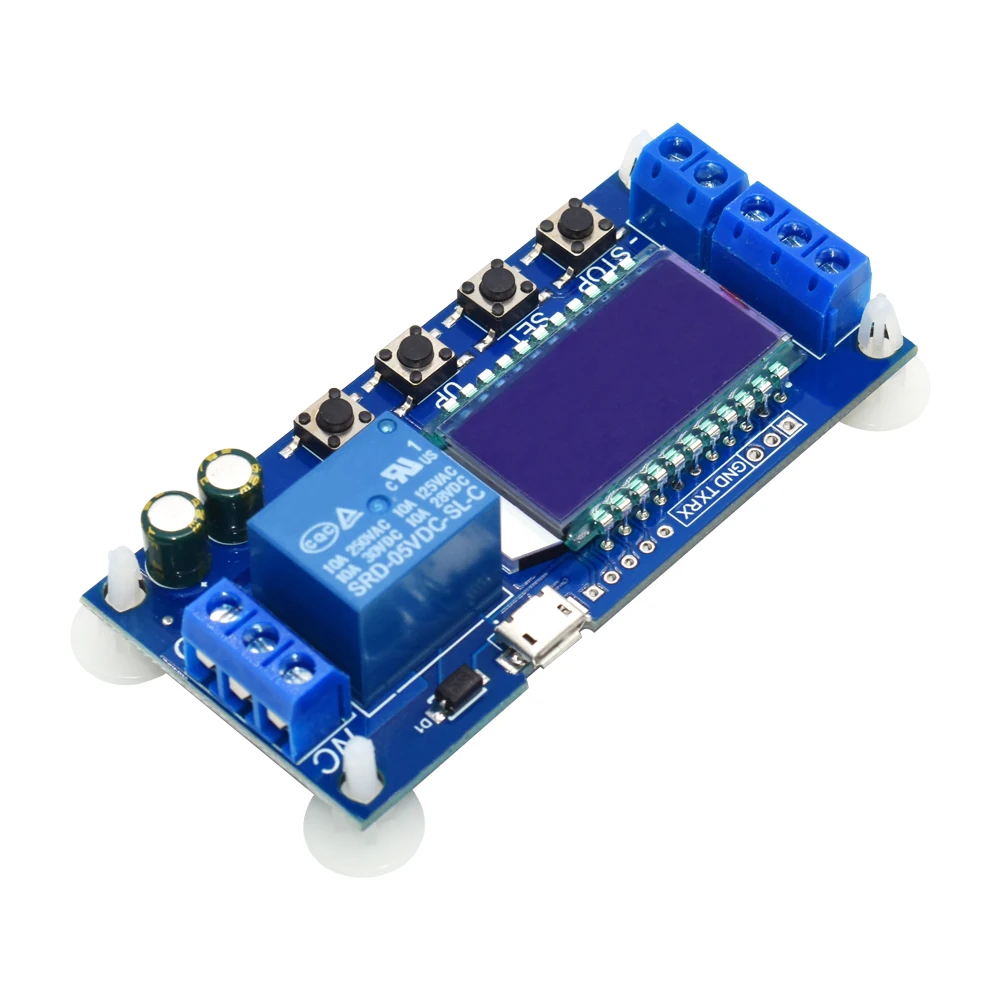

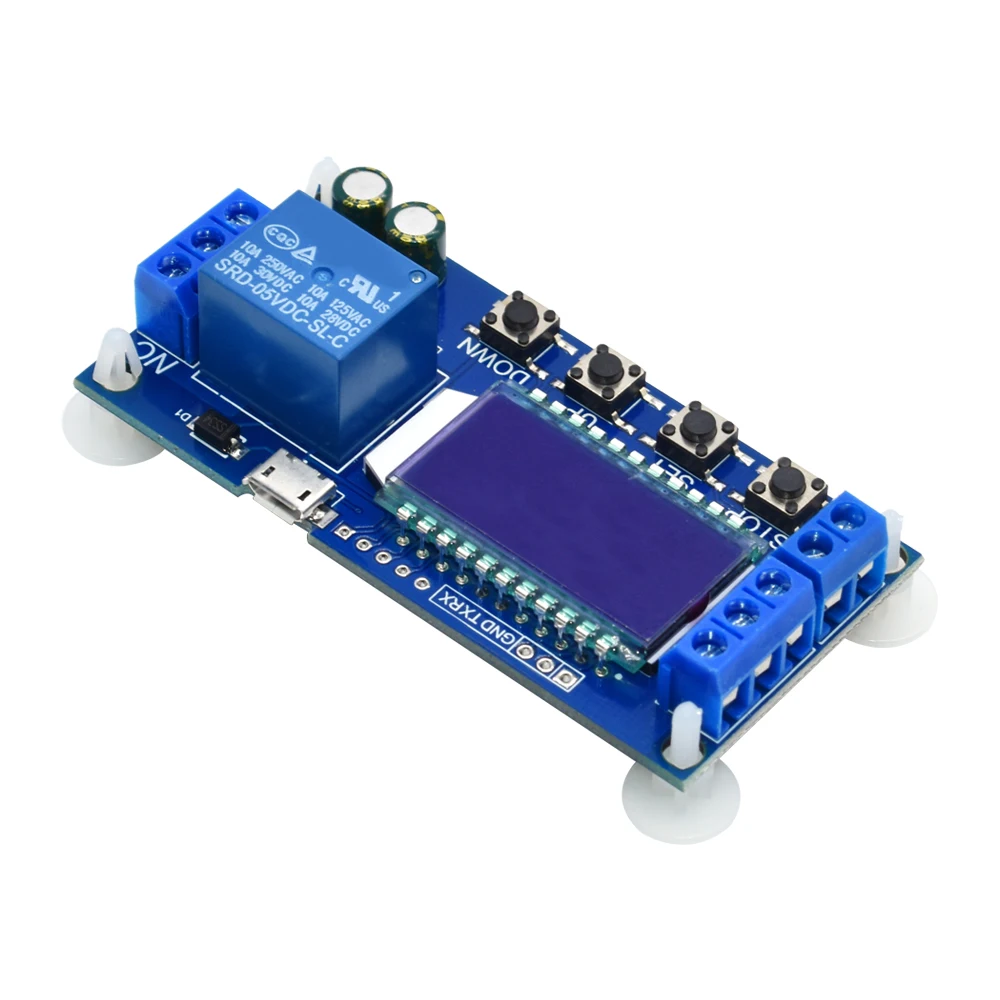

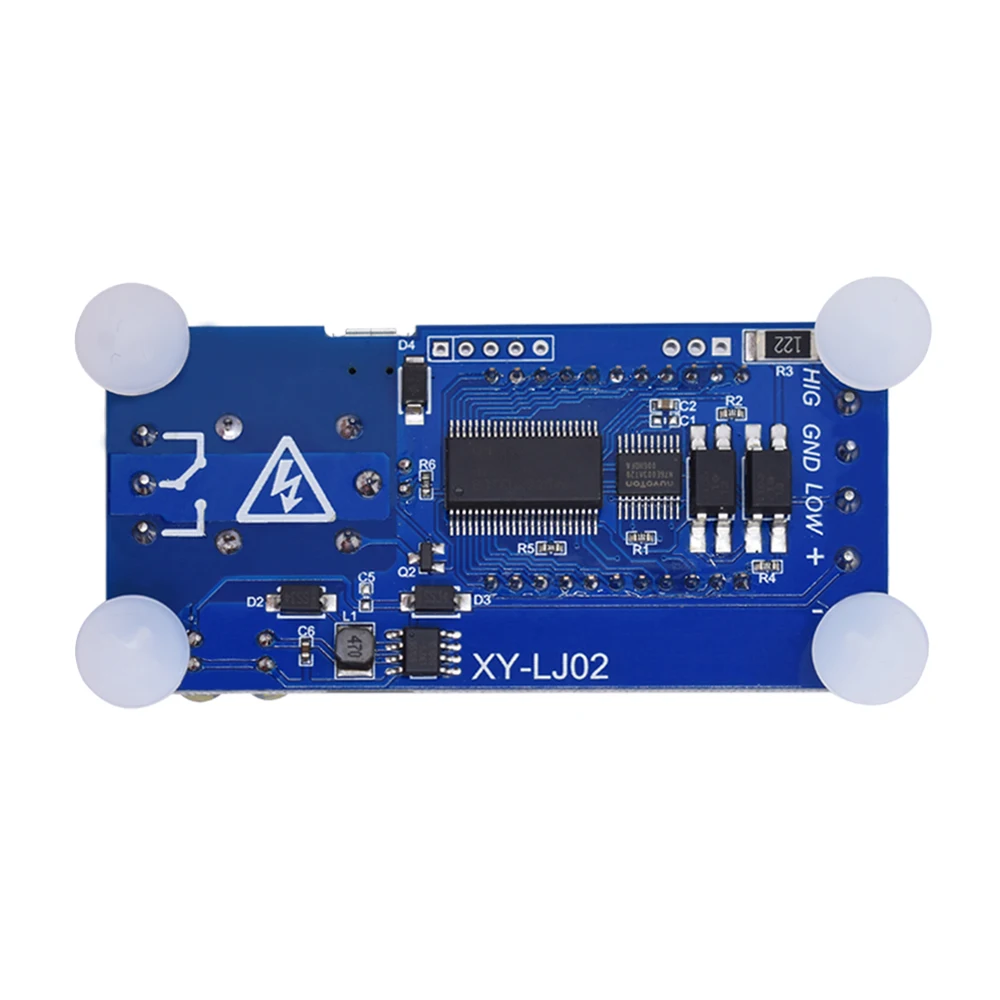

WAVGAT Micro USB цифровой ЖК дисплей Дисплей реле задержки времени модуль с источником

WAVGAT Micro USB цифровой ЖК дисплей Дисплей реле задержки времени модуль с источником

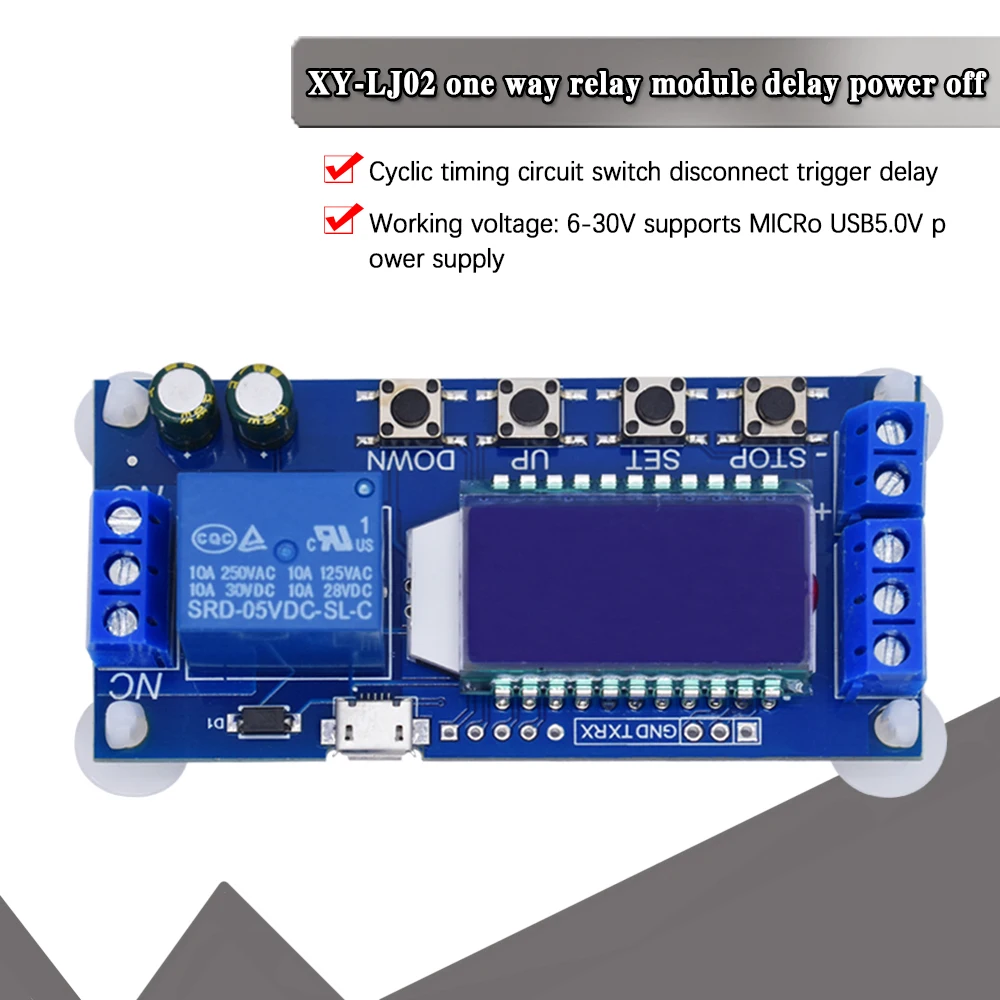

Релейный модуль задержки пуска выключения питания и триггера задержки цикла синхронизации переключатель цепи

Диапазон времени:0.01Сек~ 9999 мин

Этот продуктЖК-дисплей, Очень чистый, простой и простой в использовании, мощный, но, пожалуйстаВнимательно прочитайте инструкции пользователя перед использованием.

L Основные характеристики продукта:

1. Дисплей с двумя ЖК-колоннами, может отображать параметры напрямую;

2. Режим запуска: высокий и низкий уровень, количество переключателей. Удовлетворить большинство потребностей.

3. Источника питания: 6 ~ 30V, а также поддерживает микро USB 5,0 V, очень удобное. Анти-задний подключения источника питания.

4. Параметры могут быть изменены через UART.

5. Кнопка остановки для обеспечения функции аварийной остановки.

6. 5 минут без какой-либо операции в низкомощном состоянии. Любые действия просыпаются.

7. OP/CL/LOP params можно модифицировать индивидуально

8. Все параметры автоматически сохраняются при отключении питания.

L Введение режима работы (P1 ~ P7)

P1: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал недействителен.

P2: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, сигнал запускает новый таймер.

P3: после срабатывания сигнала проводимость реле вОПВремя отключается; ВОПВремя, таймер сброса сигнала, отключение реле и остановка времени.

P4: при срабатывании, После отключения Реле отCLВремя, проводимость релеОПВремя, после завершения синхронизации, реле отключения.

P5: при срабатывании,После того, как реле проводило время op, реле отключает время CL, а затем циклическое действие выше, дает сигнал снова в цикле, реле отключается, останавливает таймер, И количество циклов (LOP) может быть установлено;

P6: при срабатывании,После того, как реле проводило время op, реле отключает время CL, а затем циклическое действие выше,Сигнал недействителенВ цикле можно установить количество циклов (ЛОП);

P7:Функция удержания сигнала: Сигнал поддерживается, время очищается, и проводимость реле; Когда сигнал исчезает, реле отключается после времени OP; Во время времени, есть другой сигнал и время очищено;

L ПродуктПArameters:

1. Источник питания: 6V ~ 30V и micro USB 5,0 V

2. Триггер источника сигнала: высокий уровень (3,0 V ~ 24,0 V), низкий уровень (0,0 V ~ 0,2 V), переключатель сигнала.

3. Выходная нагрузка Maxmum: DC 30V 5A и AC 220V 5A.

4. СтатическийТок: 15 мАРабочий ток: 50 мА.

5. Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 °C; Размер: 8,0*3,8*1,9 см.

6. Изоляция оптопары,Сильная способность анти-помех, Печатная плата промышленного класса

Диапазон времени:

0.01Сек~ 9999 мин

L Как выбрать диапазон времени:

В интерфейсе изменения параметров OP/CL нажмите кнопку STOP в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXXДиапазон времени: 1 сек ~ 9999сек

XX x. XДиапазон времени: 0.1sec ~ 999.9sec

XX.XXДиапазон времени: 0.01sec ~ 99.99sec

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите установитьОПДо 3,2 секунд, переместите знака после запятой до десяти знака после запятой. 003,2 ЖК-дисплея

Описание параметра: ОПВовремя,CLВремя выключения,ЛОПВремя цикла (1 - 9999 раз, "----" представляет бесконечное количество циклов)

L ПАраметрSEttings:

А) Нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;

Б) Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;

C) Нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.

D) В интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить параметры системы для изменения, и нажмите/удерживайте нажатой клавишу UP/DOWN для изменения. (Примечание: набор коротких нажатий в P-1 ~ P-3, режим P-7 недопустим);

Е) В интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1s/0,1 s/0,01 s/1min);

F) После установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохранить настройки параметров и выйти из интерфейса настройки

1. Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

L Дополнительные функции:

А) Низкое энергопотребление: в бегущем интерфейсе, нажав кнопку стоп в течение длительного времени,Низкая мощностьФункция запускается или закрывается (L-P выбирает для запуска функции спячки и выключает функцию спячки);

Б) Выбор функции реле: в рабочем интерфейсе, нажатиемСтопКнопка в ближайшее время, функция реле запущена или закрыта, «он» соответствует реле состояния проводимости обычно включается, «не» соответствует реле состояния проводимости не включается; «не» в состоянии, система мигает «вне»;

C) Вид параметра: в операционном интерфейсе нажмите клавишу SET для отображения текущей настройки параметров системы, не влияя на нормальную работу системы;

D) Переключение содержимого дисплея: в режиме P-5 P-6, переключение отображения содержимого (время работы/номер цикла) нажатием кнопки вниз;
