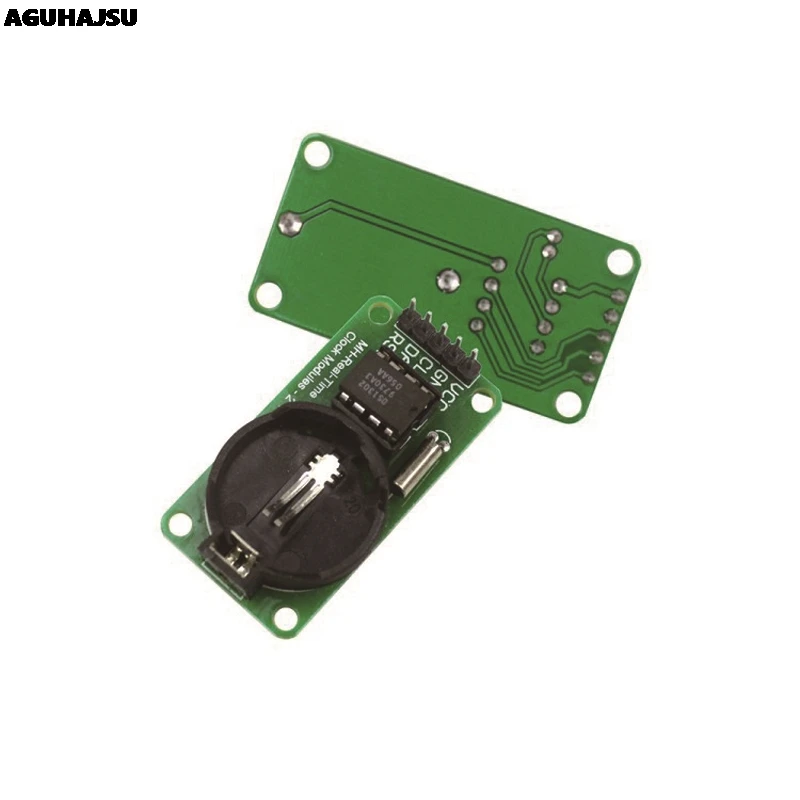

1 шт./лот Новое поступление RTC DS1302 модуль часов реального времени для AVR ARM PIC SMD
51,81 руб.
Новое поступление

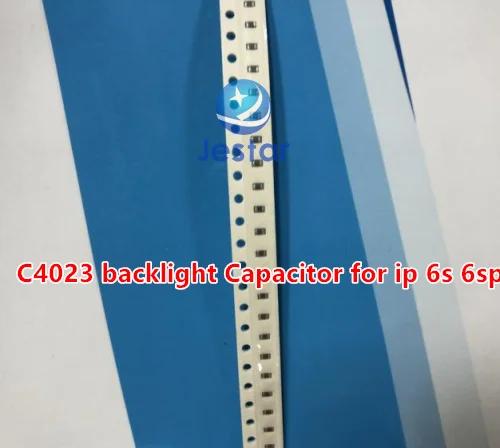

20 шт./лот C4023 10 мкФ 20% 35V X5R CERM 0603 ROOM = Емкость подсветки заднего света для iphone 6s 6sp|iphone
370,07 руб.

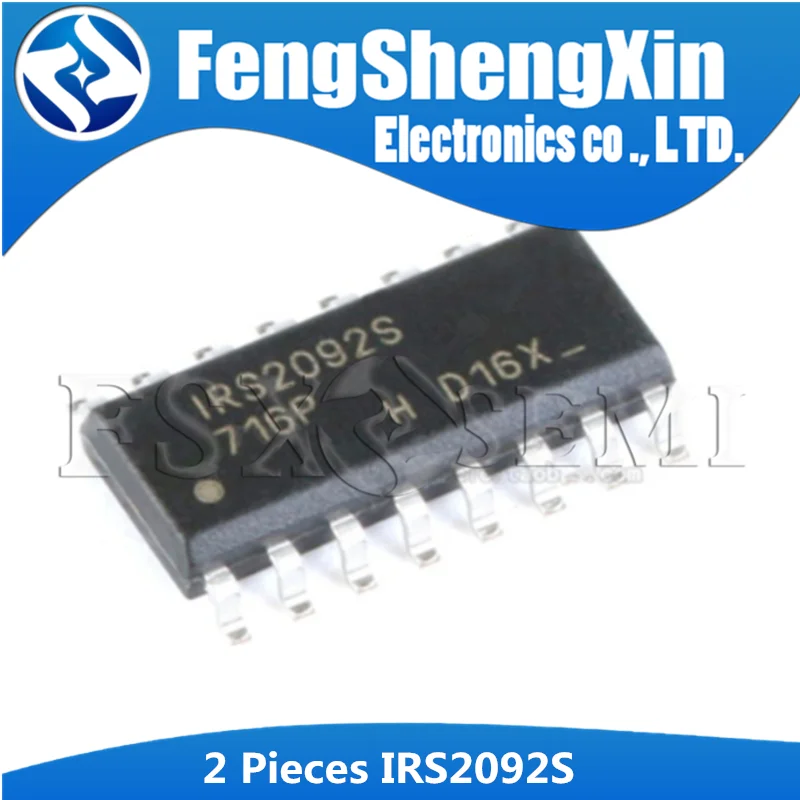

Цифровой усилитель мощности IRS2092STRPBF IRS2092S SOP 16 IRS2092 2 шт.|chip power|chip amplifier |
891,12 руб.
10 шт./лот TK7A60W TK7A60 K7A60W 600V 7A TO 220F IC лучшее качество|Интегральные схемы| |
202,80 руб.
1 шт./лот SAA7715AH SAA7715 QFP 44|chip|chip computer |
94,74 руб.
Цифровой термометр для морозильной камеры ЖК цифровой температур 50~110 градусов
111,02 руб.
Двойная защита от USB 2 0 к TTL RS485 последовательный преобразователь адаптер FTDI FT232RL
148,03 руб.
5 пар (5 шт. MJE253 + MJE243) TO126 MJE253G MJE243G TO 126 JE243 JE253 Силовые транзисторы|Интегральные
142,11 руб.
Характеристики

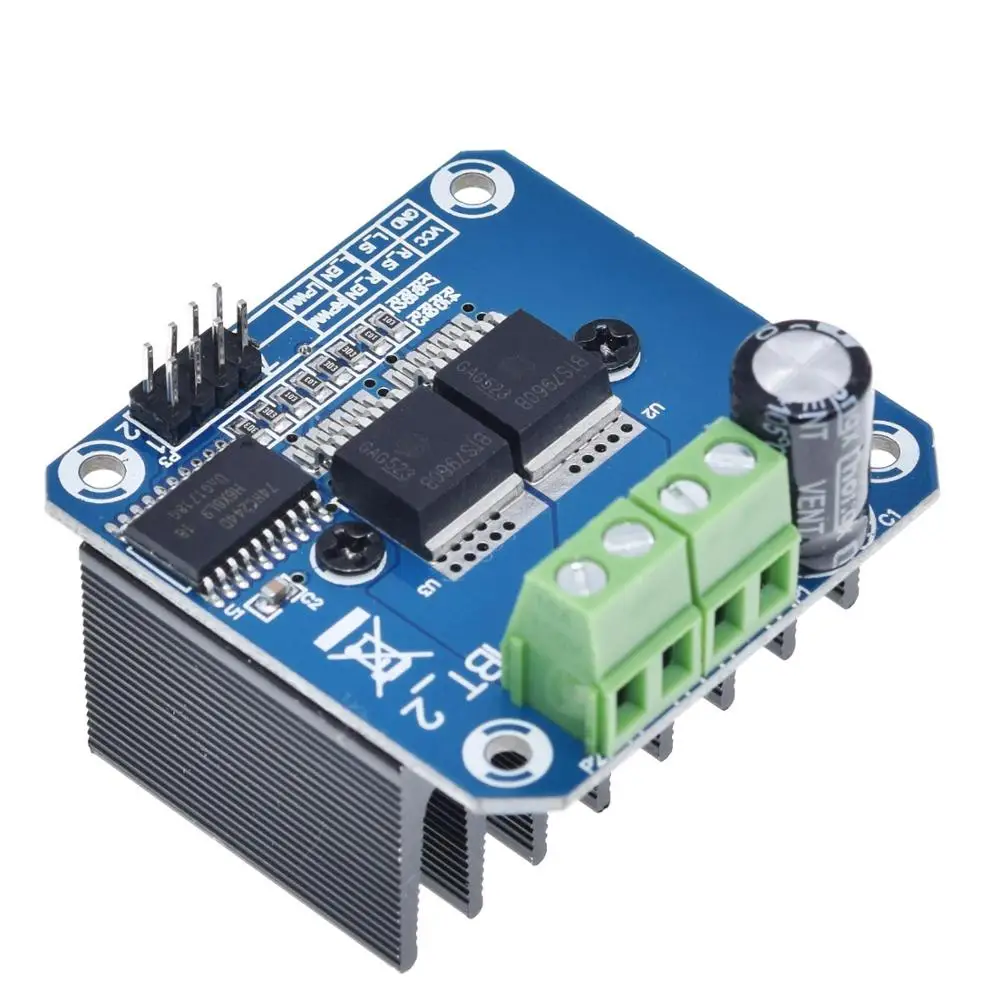

TZT двойной BTS7960 43A H bridge модуль драйвера двигателя высокой мощности/diy смарт
История изменения цены
*Текущая стоимость 523,27 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-24-2026 | 664.37 руб. | 677.38 руб. | 670.5 руб. |
| May-24-2026 | 539.26 руб. | 550.59 руб. | 544.5 руб. |
| Apr-24-2026 | 654.13 руб. | 667.17 руб. | 660.5 руб. |
| Mar-24-2026 | 649.16 руб. | 662.21 руб. | 655.5 руб. |
| Feb-24-2026 | 518.15 руб. | 528.46 руб. | 523 руб. |
| Jan-24-2026 | 638.71 руб. | 651.28 руб. | 644.5 руб. |
| Dec-24-2025 | 633.23 руб. | 646.31 руб. | 639.5 руб. |
| Nov-24-2025 | 628.85 руб. | 641.50 руб. | 634.5 руб. |
Описание товара

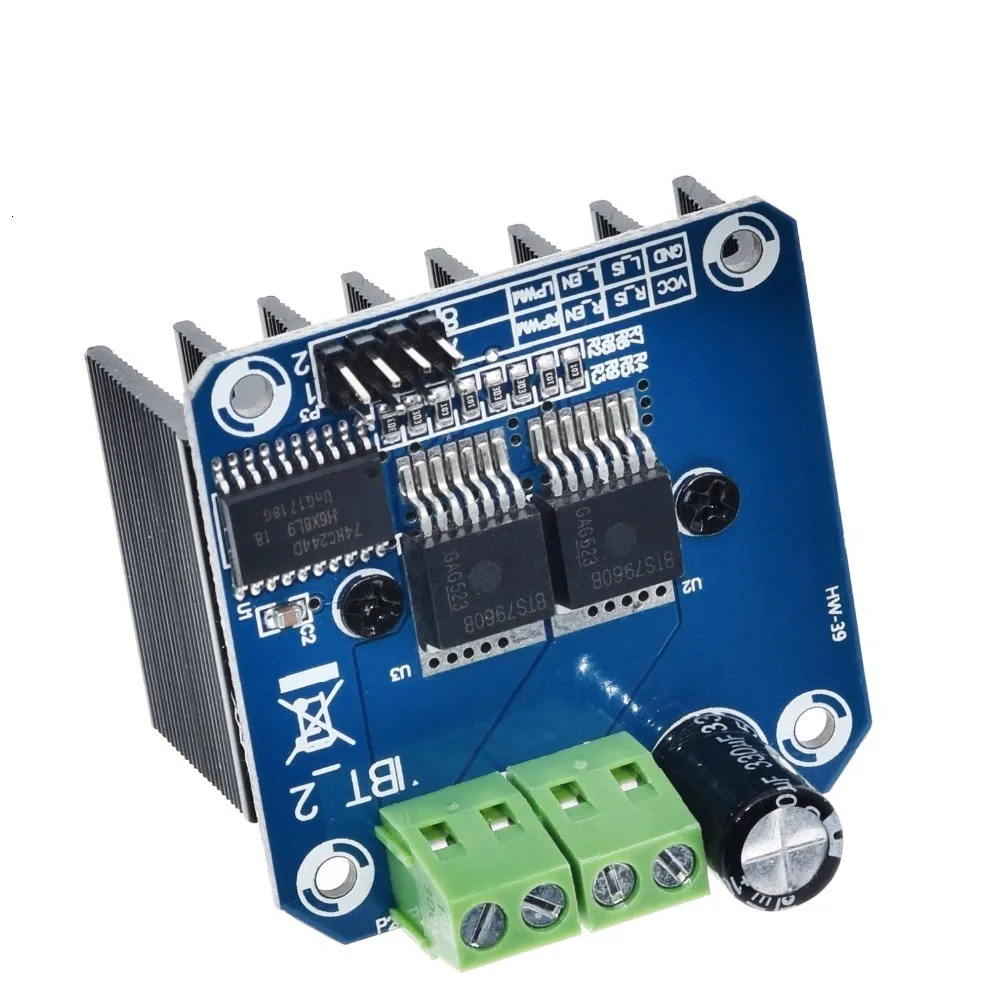

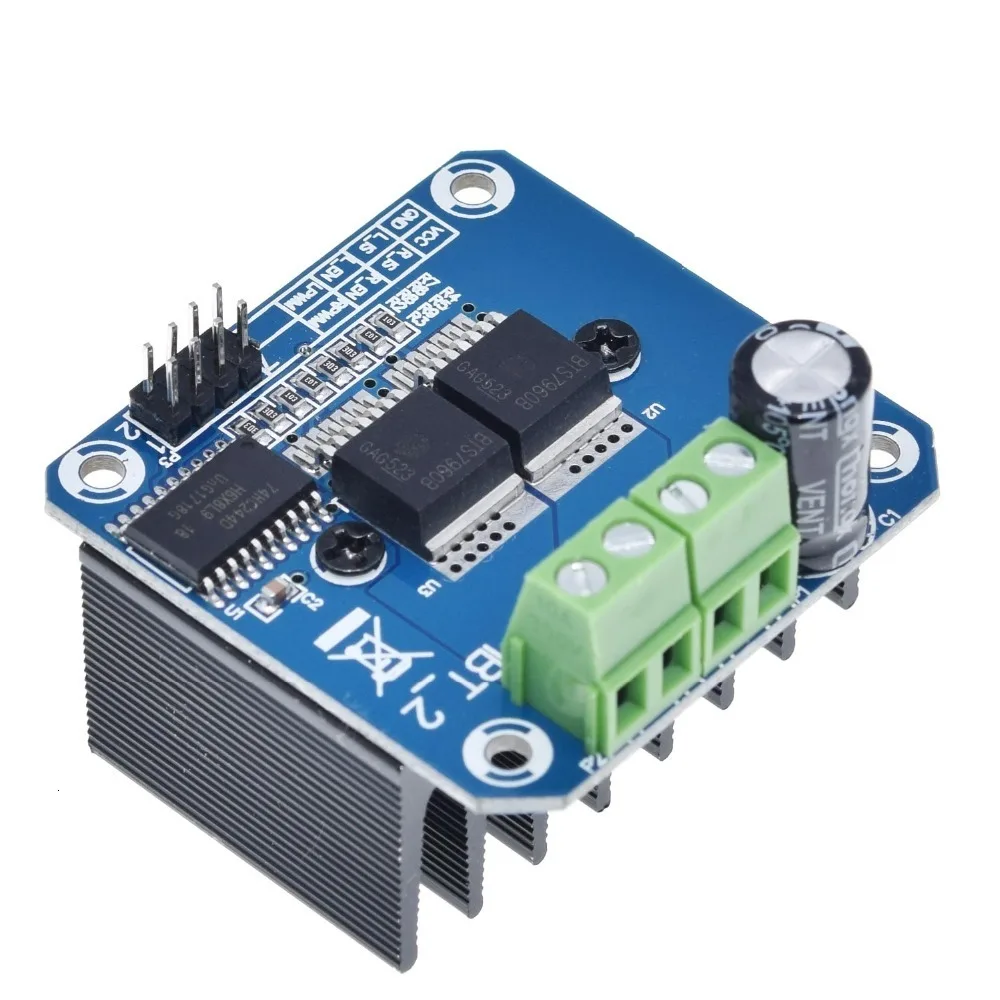

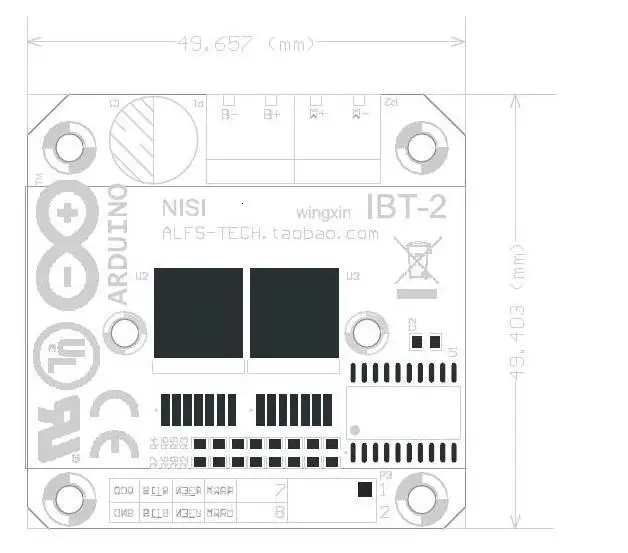

BTS7960B H-bridge 43A мощный модуль драйвера двигателя обзор:
Этот драйвер использует чипы BTS7960, состоящие из высокомощного привода, полного модуля драйвера h-моста с тепловой защитой от перегрузки по току. Двойная схема драйвера BTS7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Высокая сила тока 43A
Особенности:
Двойной BTS7960 большой ток (43 A) H драйвер моста;
5 в изоляция с MCU и эффективно защищает MCU;
5 В индикатор питания на плате;
Индикация напряжения выходного конца двигателя;

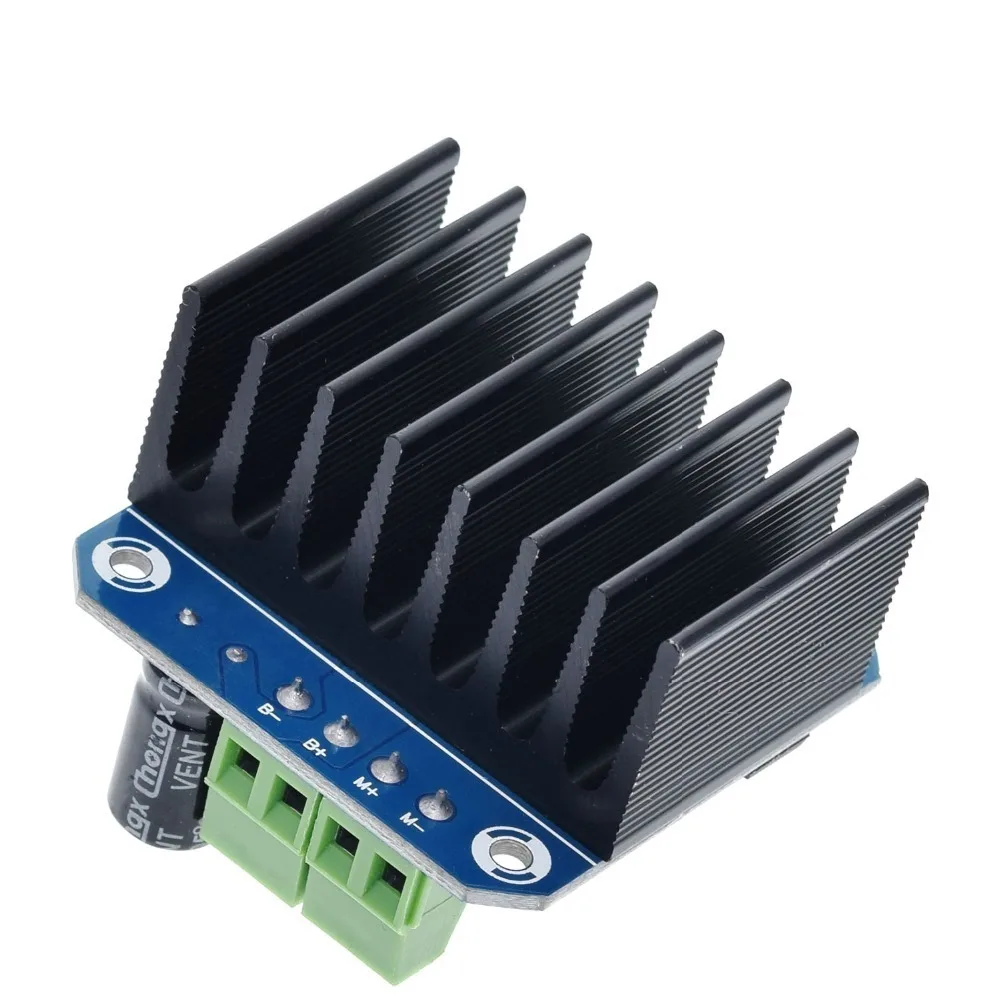

Может припаять теплоотвод;

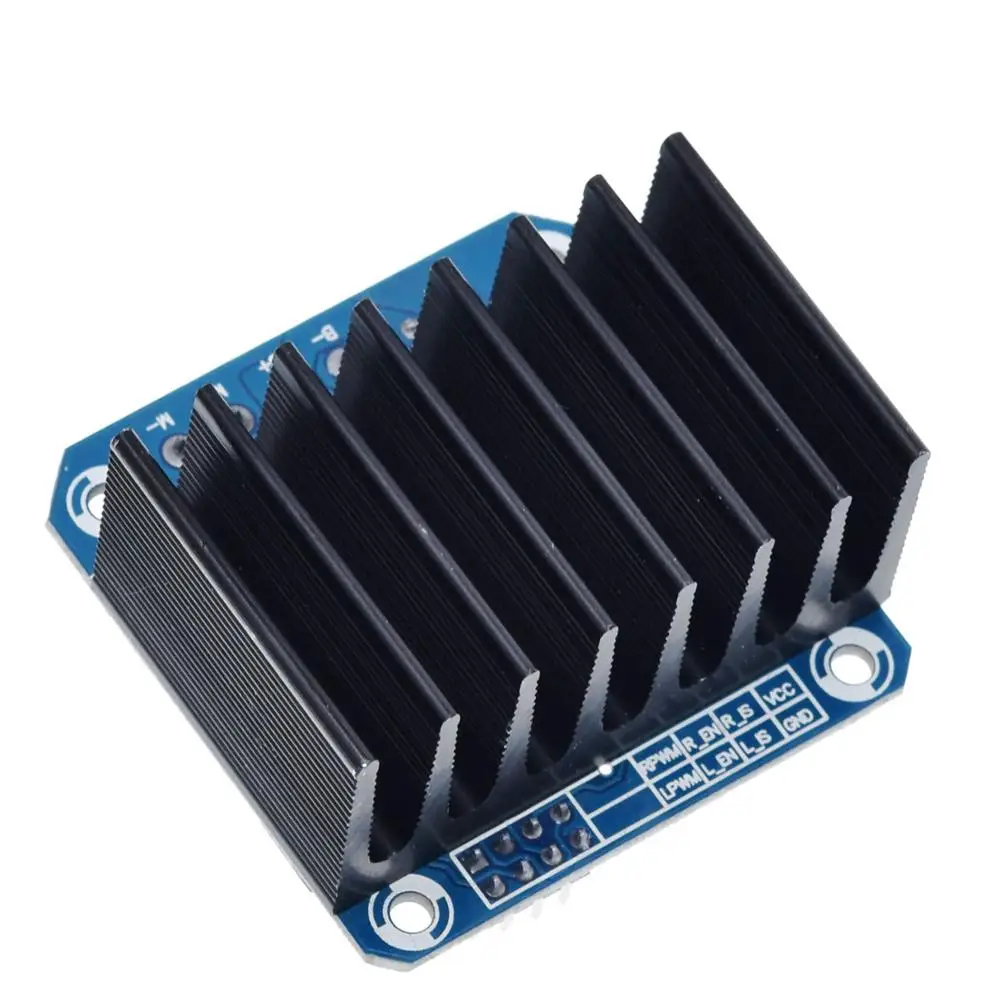

Определение штифта:
1. Ршим: правый поворот ШИМ
2. LPWM: левый поворот PWM
3. R_EN: включить правый поворот (высокая активность)
4. L_EN: включить левый поворот (высокая активность)
5. R_IS: правый поворот ток Предупреждение (может оставить плавающий)
6. L_IS Предупреждение предупреждение о силе тока (может оставить плавающий)
7. VCC: (5 В)
8. GND
Соединения:
Метод 1:
VCC: 5 В от микроконтроллера (MCU)
GND: GND от микроконтроллера (MCU)
L_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CCW(CW)
R_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CW(CCW)
R_EN и L_EN: 5 В от микроконтроллера (MCU)
Метод 2:
VCC: 5 В от микроконтроллера (MCU)
GND: GND от микроконтроллера (MCU)
L_PWM: 5 В от микроконтроллера (MCU) для поворотов CCW(CW)
R_PWM: 5 В от микроконтроллера (MCU) для поворотов CW(CCW)
R_EN и L_EN: ШИМ от микроконтроллера (MCU)
Просто нужно четыре линии от MCU до модуля драйвера (GND. 5 В. PWM1. PWM2);
Изоляционный чип 5 в источник питания (можно поделиться с MCU 5 В);

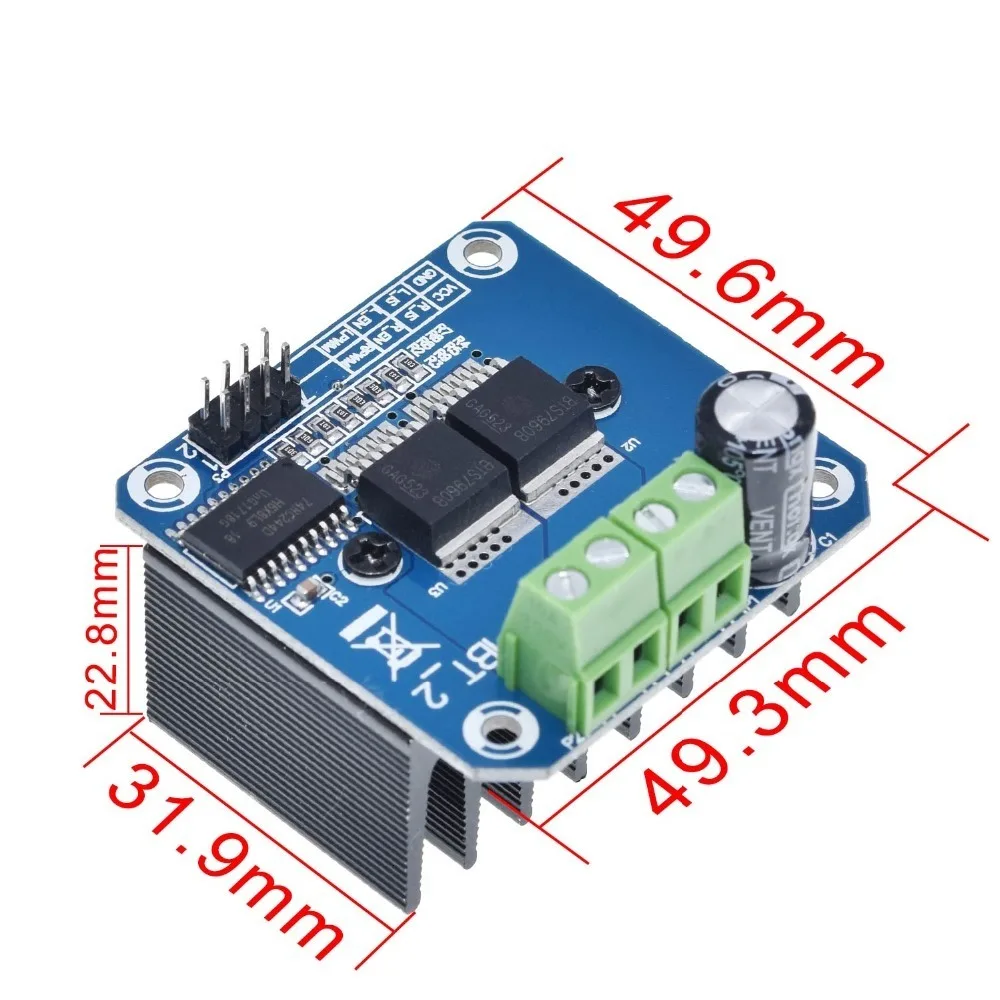

Размеры: на возраст размер на 4*5*1,2 см;
Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц;
Два тепловых потока, проходящих через выход сигнала ошибки;
Изолированный Блок питания 5 В (можно использовать совместно с MCU 5 В), также можно использовать Бортовой Блок питания 5 В;
Напряжение питания 5,5 V 27V;
