Обзор продукта

Введение продукта

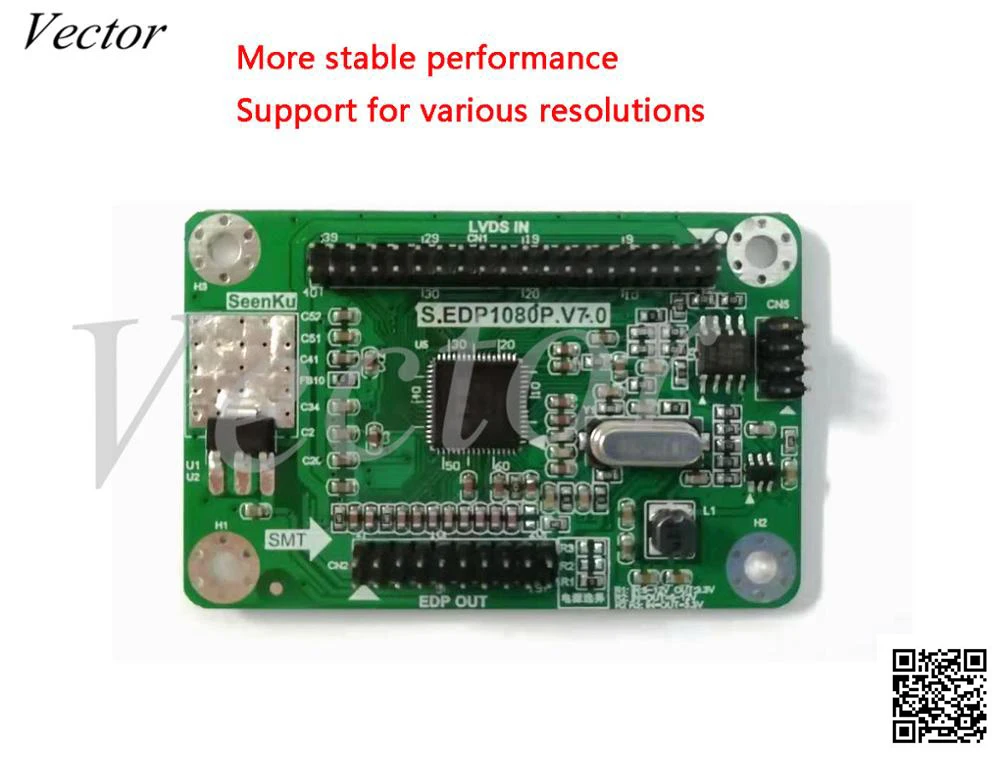

S.EDP1080P.V7.0 продукт Guangzhou Shi Ying cool Electronics Technology Co., Ltd. для удовлетворения потребностей большинства пользователей, использующих экран EDP (порт дисплея) запущен.Первый7 поколение LVDS EDP универсальный переключатель. С универсальной прошивкой диска, с помощью программы, чтобы выбрать шапку для руководства, может идеально управлять рынком 90% экран EDP. Вход сигнала LVDS поддерживает один 6 бит, один 8 бит, один 10 бит, двойной 6 бит, двойной 8 бит, двойной 10 бит сигналов. Выходной сигнал eDP идеально sup порт s порт дисплея 1.1A спецификация, которая может sup порт разрешения до 1080*1200 (4 полосы) и UXGA 10-битный цвет.

Чтобы уменьшитьEMI interference, продукт использует уникальную технологию спреда спектра SSC, она может помочь клиентам легко через сертификацию EMC, получить сертификацию 3C, этот продукт прошел внутреннюю сертификацию 3C.

Краткое описание интерфейса порта дисплея

Порт дисплея является стандартом интерфейса цифрового дисплея высокой четкости. Он может подключать компьютеры и мониторы, а также подключать компьютеры и домашний кинотеатр. В настоящее время некоторые из жидкокристаллических панелей на рынке также являются интерфейсом порта дисплея (DP или EDP интерфейс). ЖК-экран этого типа интерфейса не является универсальной LVDS приводной платой. Он должен добавить LVDS к EDP плате, чтобы сделать его идеальным.

Текущий РынокХарактеристики интерфейса экрана EDP-два основных типа: один-30pin, другой-40pin. Этот вид интерфейса очень особенный. Обычно требуется сделать провод или его собственную перемычку. Для того, чтобы избавить клиента от проблем с линией перехода, у нас есть общий экран EDP. Если вам нужно войти на веб-страницу, ниже будет указан цепной адрес.

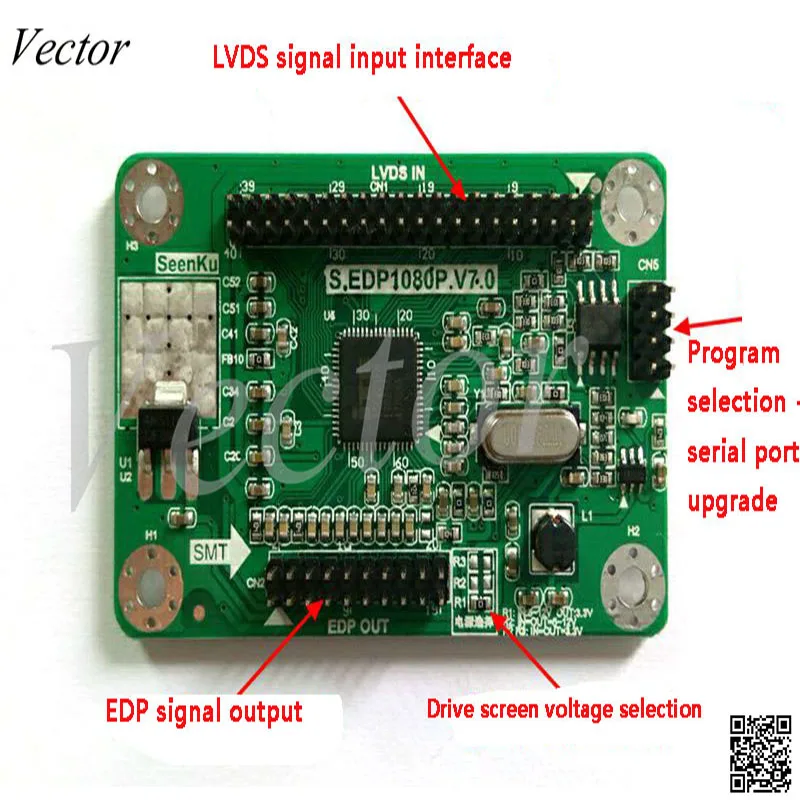

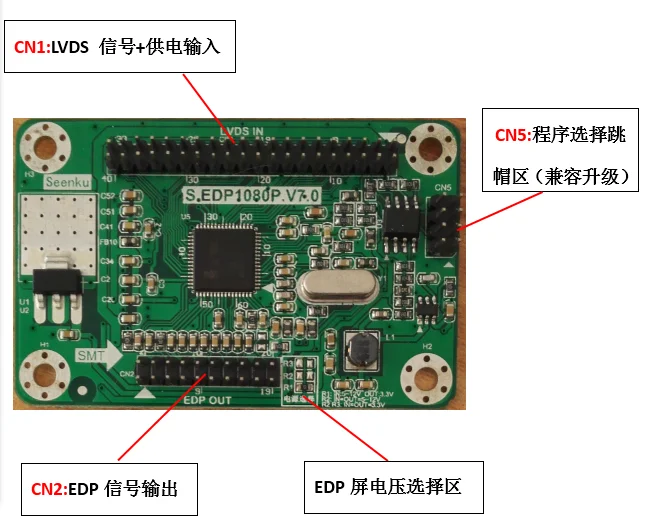

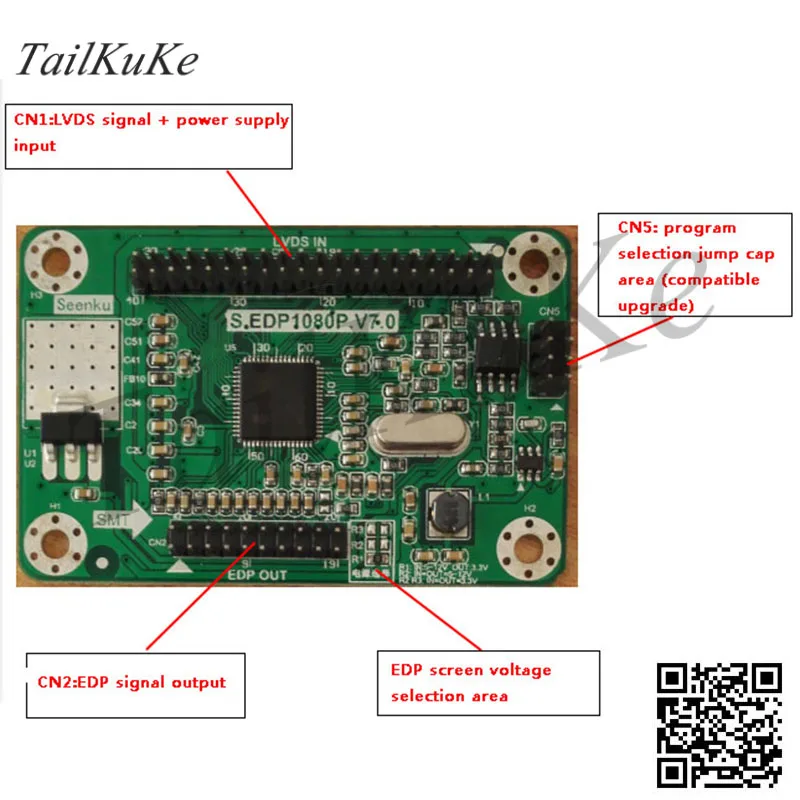

Определение интерфейса карты

Интерфейс S.EDP1080P.V7.0 определяется следующим образом:

1. Инструкции

Описание питания платы

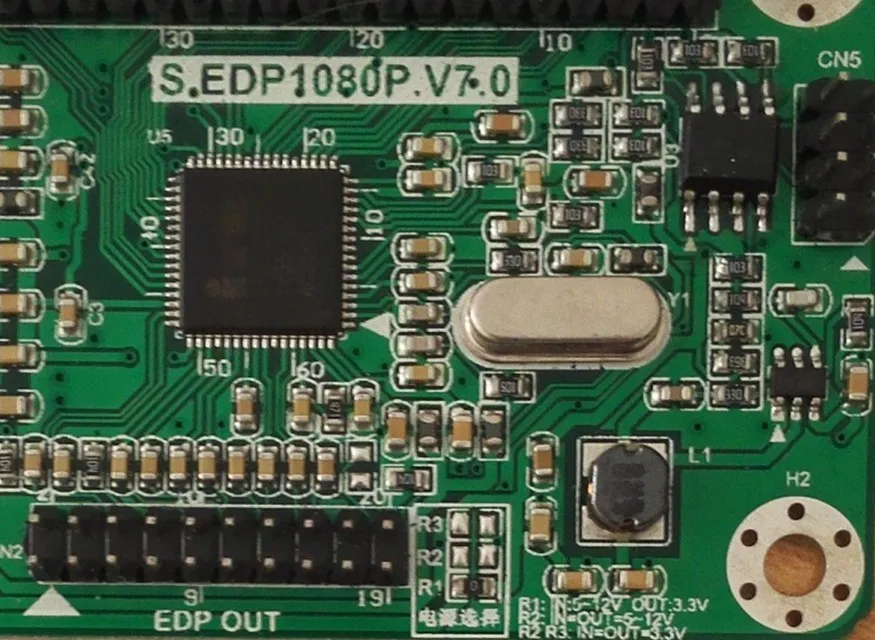

Блок питания S.EDP1080P.V7.0 имеет следующие режимы. Пользователю необходимо выбрать соответствующий режим в соответствии с напряжением привода экрана. Режим питания платы переключателя в основном определяется RD1 и RD2. Расположение R1, R2 и R3 (даже сопротивление 0R-0603) показано на следующем рисунке:

У Режим one (заводской по умолчанию) (применимо кЭкран 3,3 В):Экран EDP напряжение источника питания 3,3 В (книга спецификаций экрана просмотра), R1 сварочный 0R-0603 сопротивление, R2, R3 неравномерно сварка и приводная панель (Выходная LVDS сигнальная пластина) напряжение экрана привода для перехода на выход 5 В или 12 В.(Не беспокойтесь о входе5 в или 12 В сгорит экран. На плате EDP есть чип преобразования напряжения, который преобразует напряжение в 3,3 В на экран EDP.

У Режим 2 (применимо кЭкран 5 В или 12 В):Экран EDP напряжение источника питания составляет 5 В или 12 В (книга спецификаций экрана просмотра), R2 Сварка 0R-0603 сопротивление, R1 R3 без сварки и приводная панель (Выходная LVDS Сигнальная плата) напряжение экрана привода должно быть увеличено до 5 В или 12 В на выходе.(Обратите внимание, этот рисунокНапряжение питания на экран EDP такое же, как у платы привода, который не может использоваться для 3,3 В экран EDP.

У Режим три (применимо кЭкран 3,3 В и напряжение привода только 3,3 В выход):Когда напряжение источника питания на экран EDP составляет 3,3 В, а плата привода может выводить только напряжение привода 3,3 В, R2 R3 приварен к сопротивлению 0R-0603, R1 не сварен, И панель привода (Выходная LVDS Сигнальная плата) перейдет к выходу 3,3 В.(Обратите внимание, что этот режим требует более высоких требований к напряжению на приводной пластине и достаточной пропускной способности тока.1 А или около того, диапазон напряжения: 3. 15 В-3. 6 В, не является нормальным, напряжение больше 3,6 В повредит экран и EDP панель риска).

Инструкции по проводке

Чтобы быть вернымEDPСоединительный каблукEDPЭкран подключен правильно и должен быть найденEDPХарактеристики экрана.EDPТребуется несколько линий передачи данных, чтобы светильник был на экране.(VCC,GND,AUX_P,AUX_N,Полоса движенияДанных,HPD).

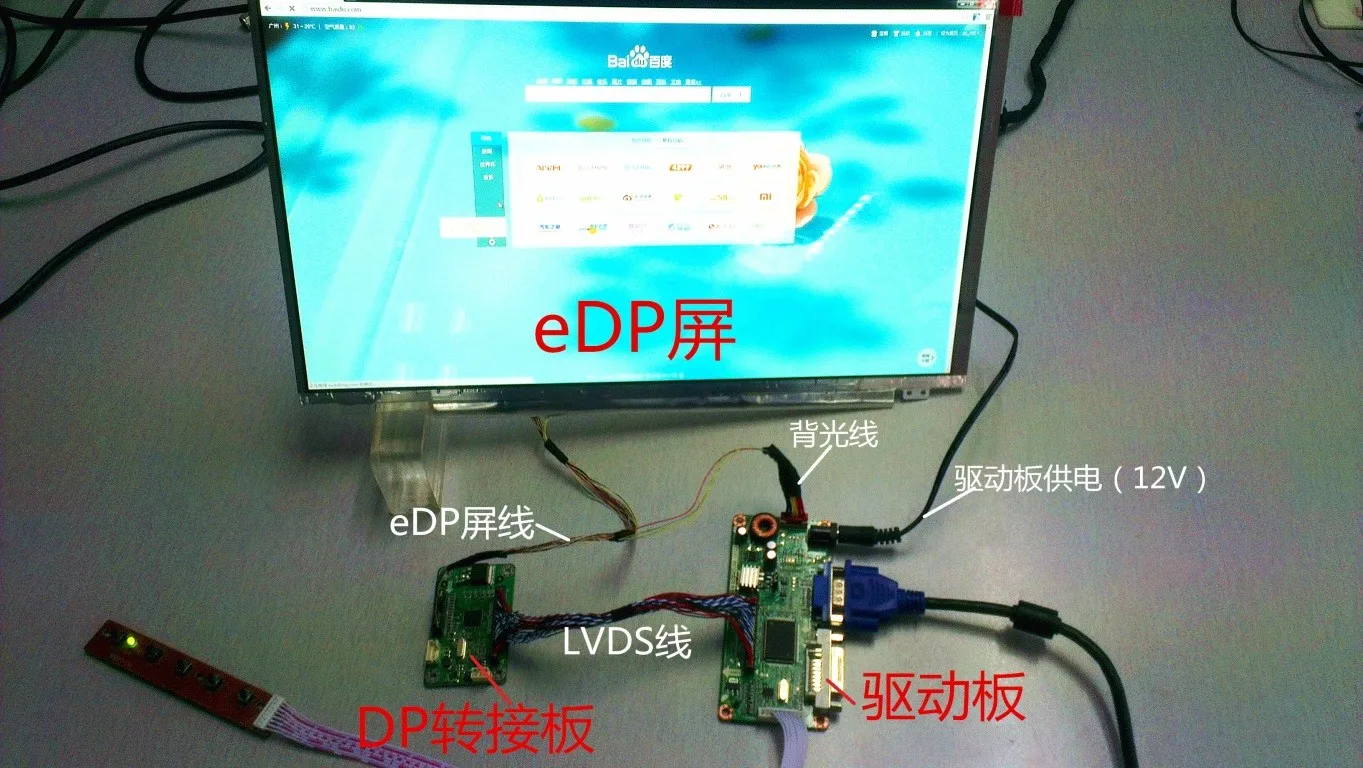

Таблица2Схематическая схема физического подключения

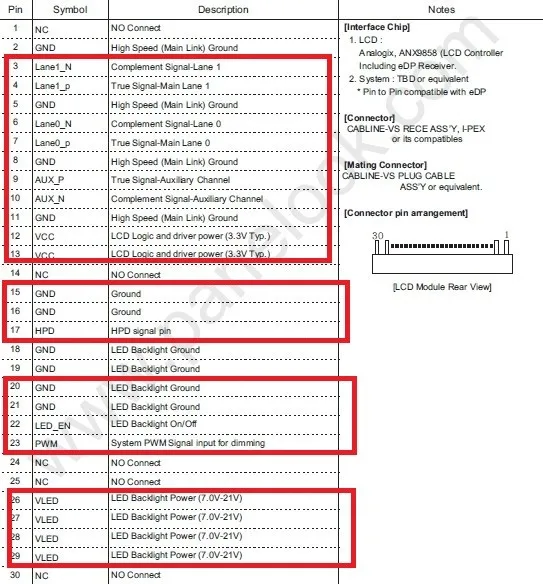

Фактическая проводка показана в качестве примера.EDPЭкранEDPОпределение интерфейса,Части Красной коробки должны быть подключены соответственноEDPРаспределительная платаCN2Розетка.

У Соответствующая схема проводки показана в следующей таблице(Пожалуйста, посмотрите на экран.Понимание спецификации платы ED):
