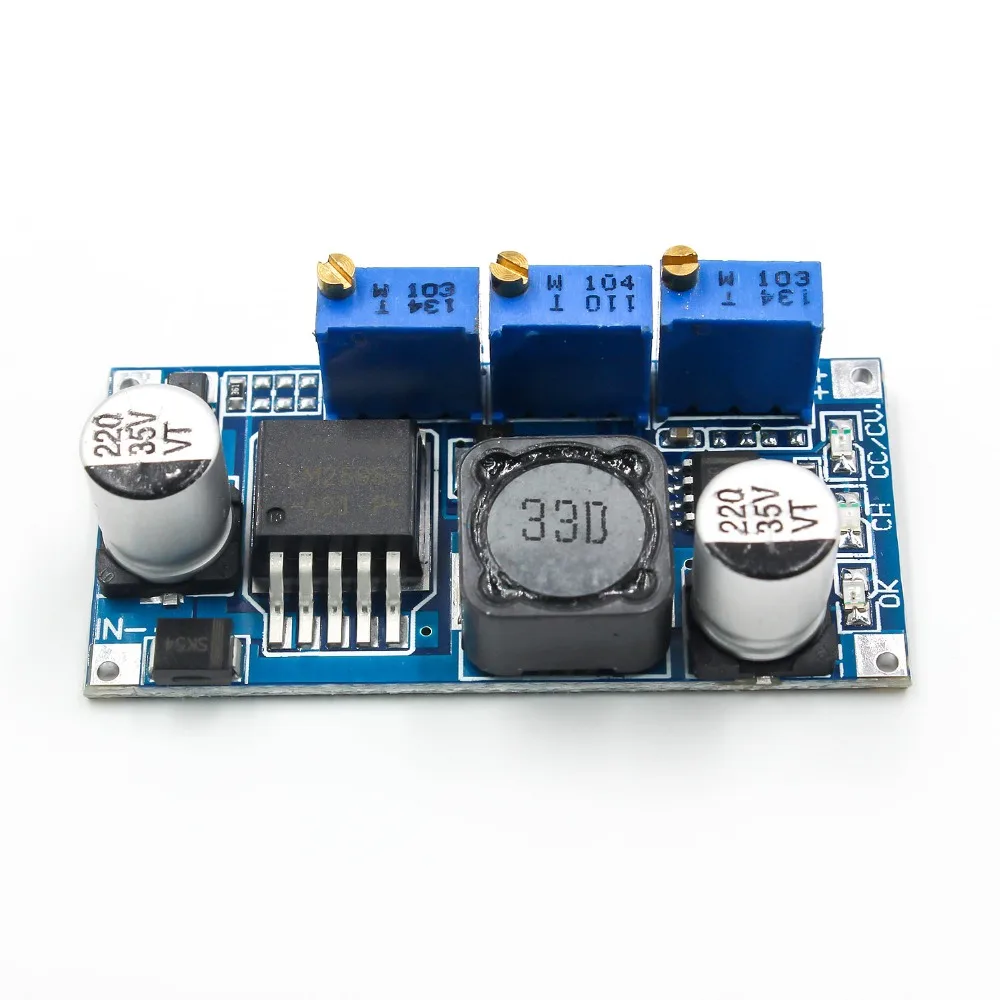

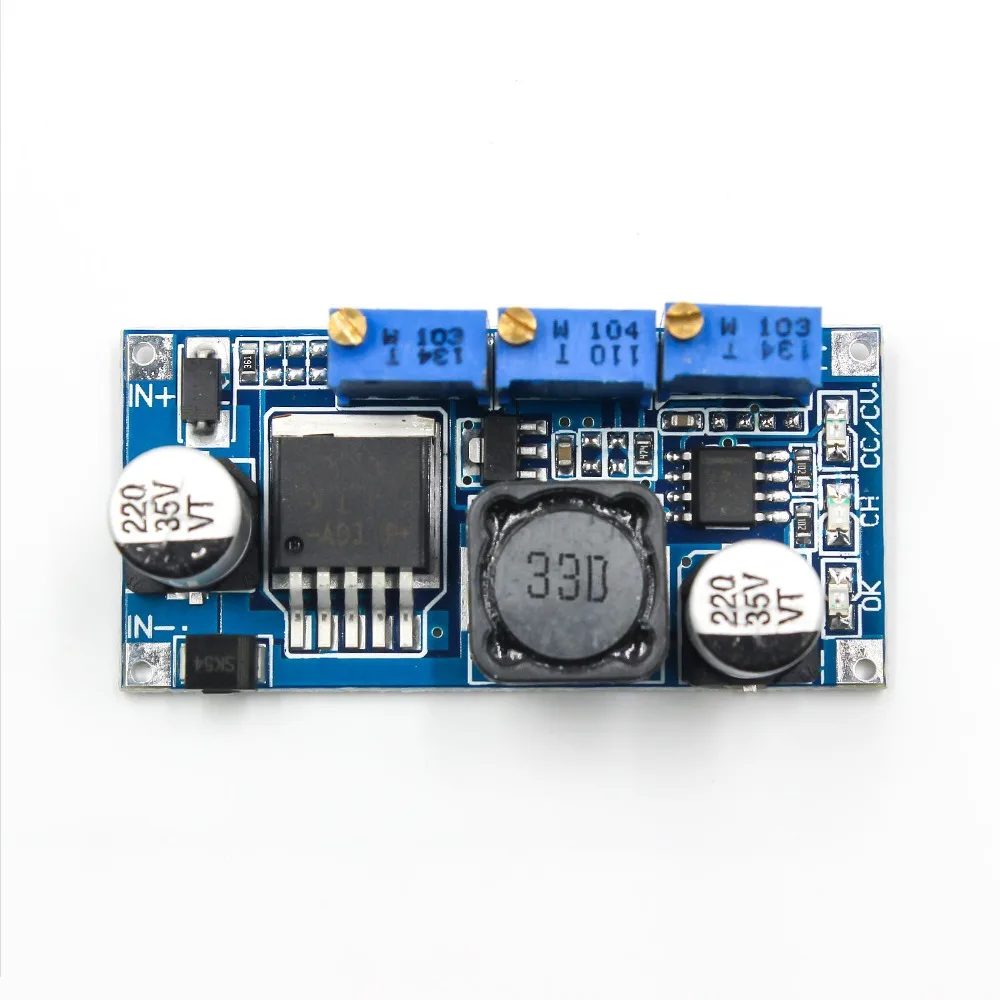

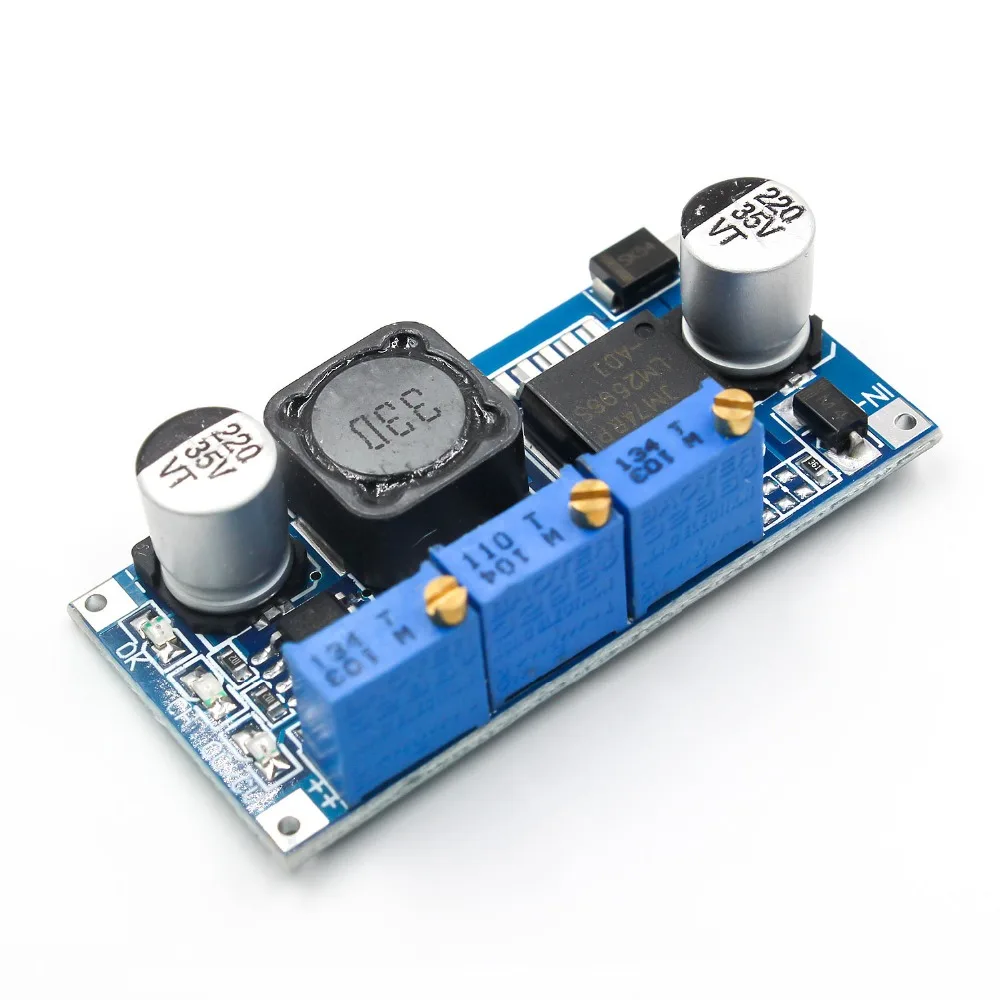

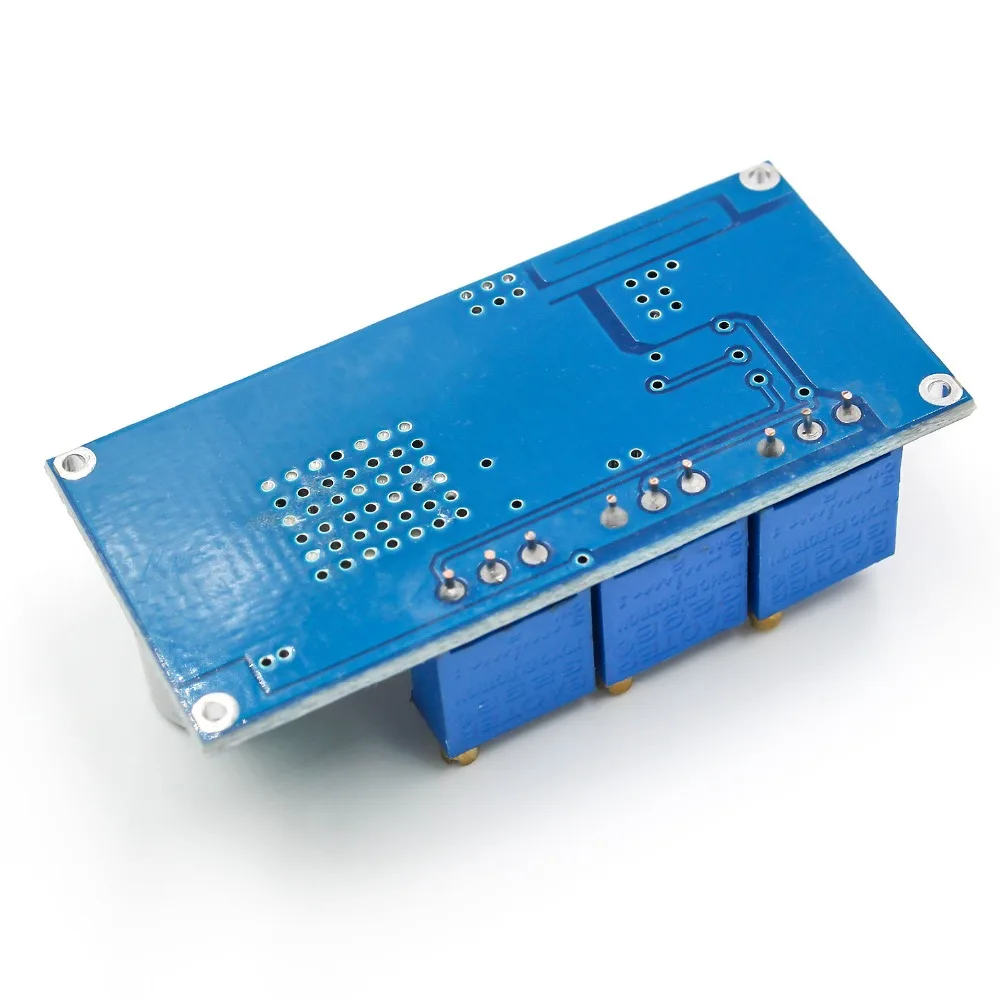

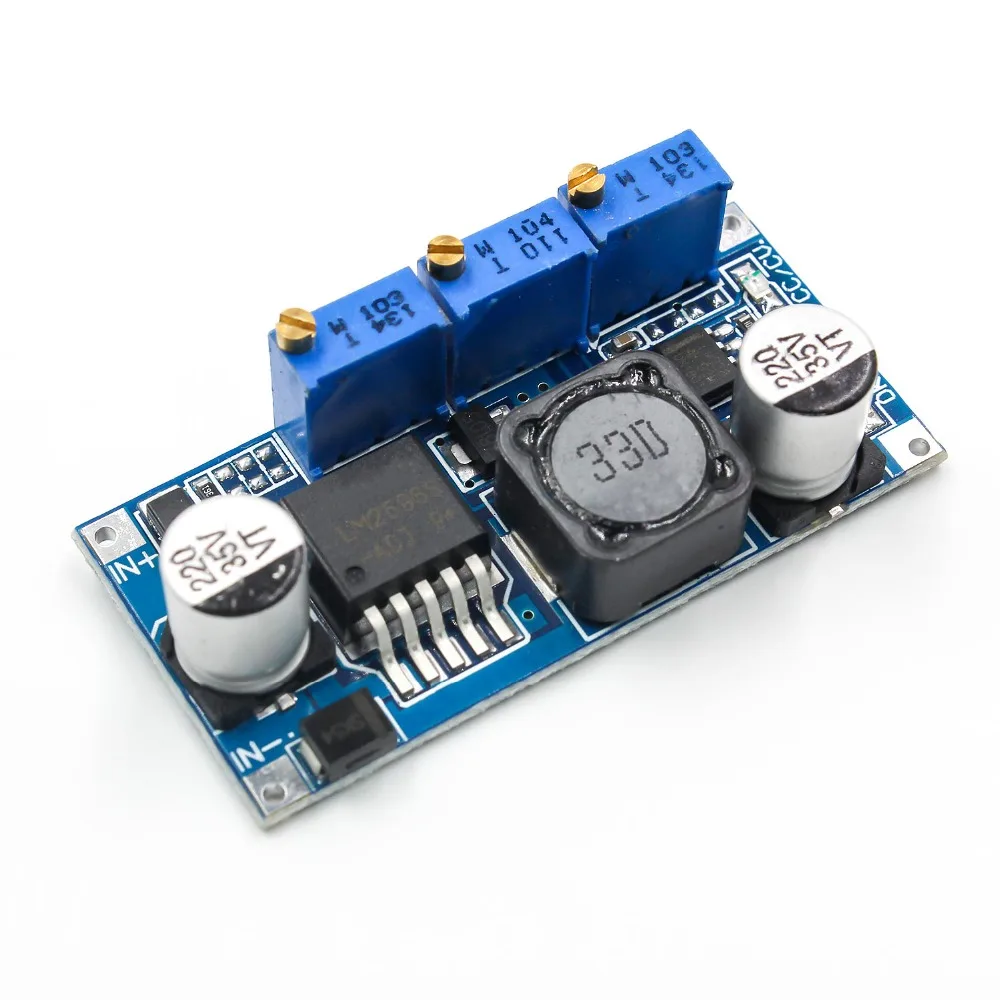

1 шт. LM2596S DC модуль постоянного тока LM2596 7V 35V понижающий Регулируемый CC/CV Питание

1 шт. LM2596S DC модуль постоянного тока LM2596 7V 35V понижающий Регулируемый CC/CV Питание

4737589445907122

Описание:

Вес: 13 г
Цвет: как на картинке

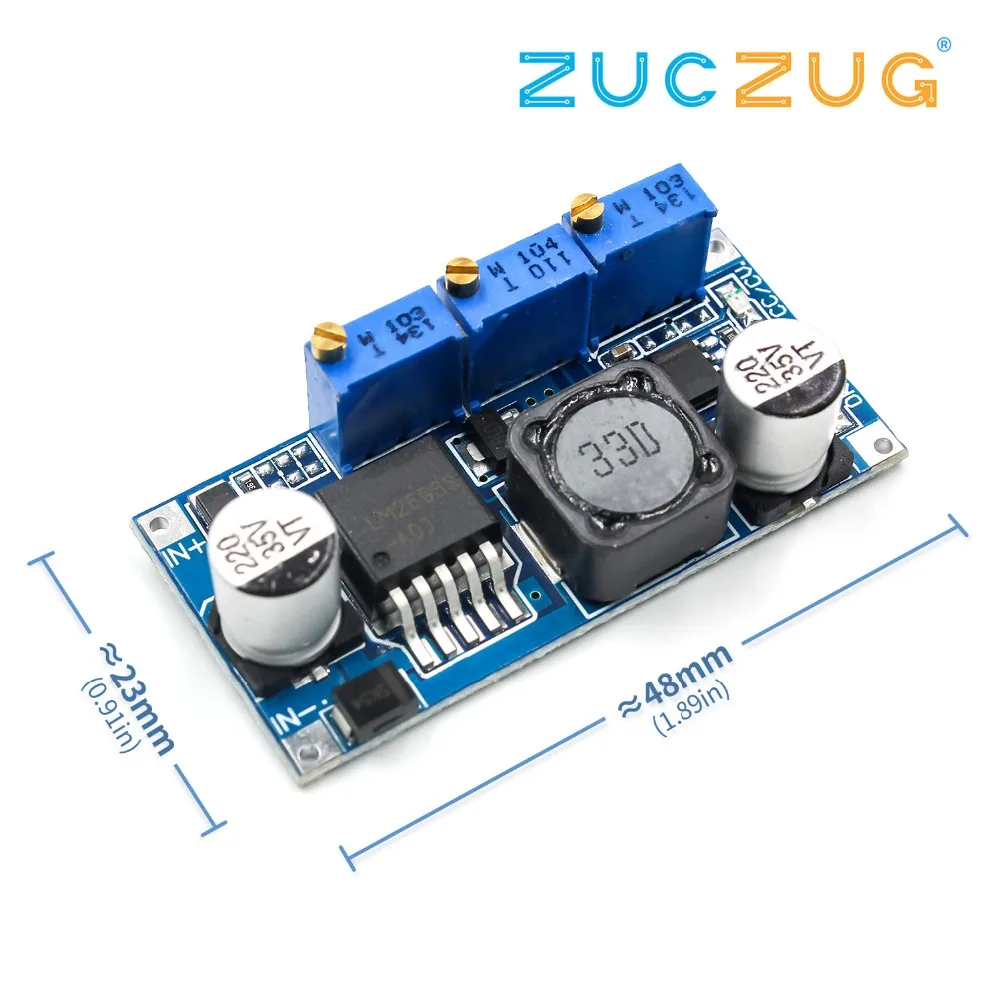

Размер: 46 мм x 23 мм x 10 мм/1,81 дюйма x0.91 дюйма x0.39 дюйма (приблизительно))

Особенности:

1. Постоянное включение тока лампы в 0,1 раза больше значения постоянного тока (зарядка при использовании для определения того, заполнен ли аккумулятор);
2. Увеличенный входной диод защиты от обратной полярности;
3. Использование специального эталонного IC и высокоточного резистора для отбора проб, так что Постоянный ток более стабильный (20 градусов до 100 градусов, постоянный ток 1A, когда температура дрейфа менее 1%).

Особенно подходит для Светодиодный драйвер

* Мощный светодиодный привод постоянного тока
* Зарядное устройство литиевой батареи (включая ferroelectric)
* 4 в, 6 в, 12 В, 14 В, 24 В зарядное устройство
* Никель-кадмиевый, никель-металл-гидридный аккумулятор зарядное устройство
* Солнечные панели и ветряные турбины

Характеристики:

* Свойства модуля: неизолированный модуль постоянного тока и напряжения
* Исправление: несинхронное исправление
* Входное напряжение: 7-35 в
* Выходное напряжение: 1,25-30 в
* Выходной ток: регулируемый максимальный 3A
* Эффективность преобразования: 92% (самый высокий)
* Частота переключения: 150 кГц
* Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
* Регулирование нагрузки: ± 0.5%
* Регулирование напряжения: ± 2.5%
* Рабочая температура: от-40 до + 85 °

Использование батареи:

* Убедитесь в напряжении и токе аккумулятора, которое вам нужно зарядить
* Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение зарядки
* Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
* Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки
* Зарядный ток передающей лампы по умолчанию составляет 0,1 раза от зарядного тока (значение постоянного тока)
* Подключен к батарее и попробуйте зарядить (для предыдущих 5 шагов входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к батареям).

Светодиодный драйвер постоянного тока:

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
* Настройте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиодный.
* Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
* Join светодиодный, тест (для вышеуказанных 3 шагов, входной модуль терминала подключен к источнику питания, выходная нагрузка не подключен к светодиодный).

Область применения:
Зарядка для литий-ионных батарей: Когда напряжение литий-ионного аккумулятора низкое. При использовании прямого зарядного устройства с постоянным напряжением. Из-за слишком большого давления, что приводит к повреждению батареи. Таким образом, от начала использовать постоянную зарядку. При зарядке до определенного, автоматическое переключение обратно на постоянное напряжение зарядки.


Посылка включает в себя:

• 1 x LM2596 DC-DC понижающий Регулируемый Модуль питания-преобразователь Светодиодный драйвер
