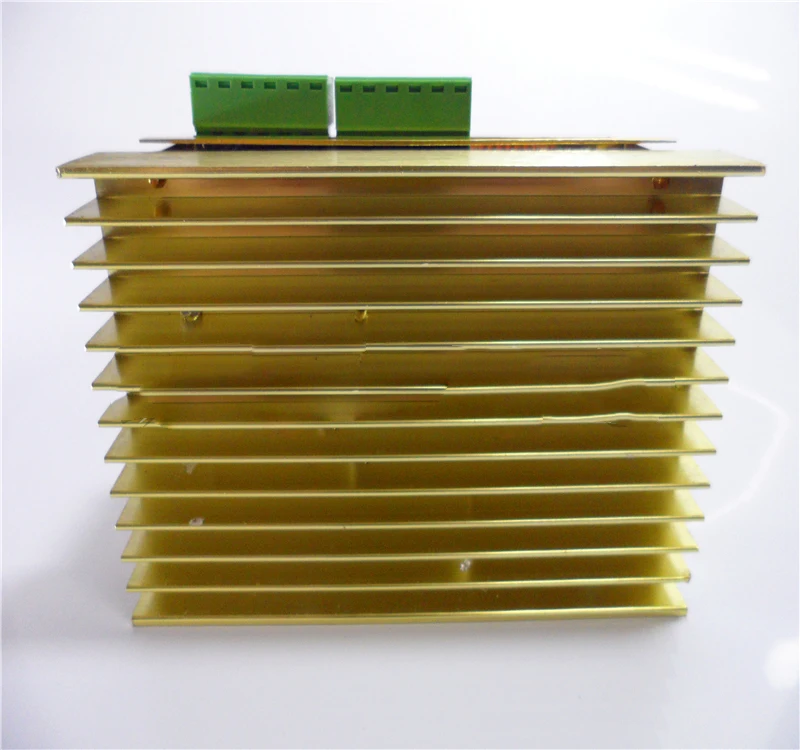

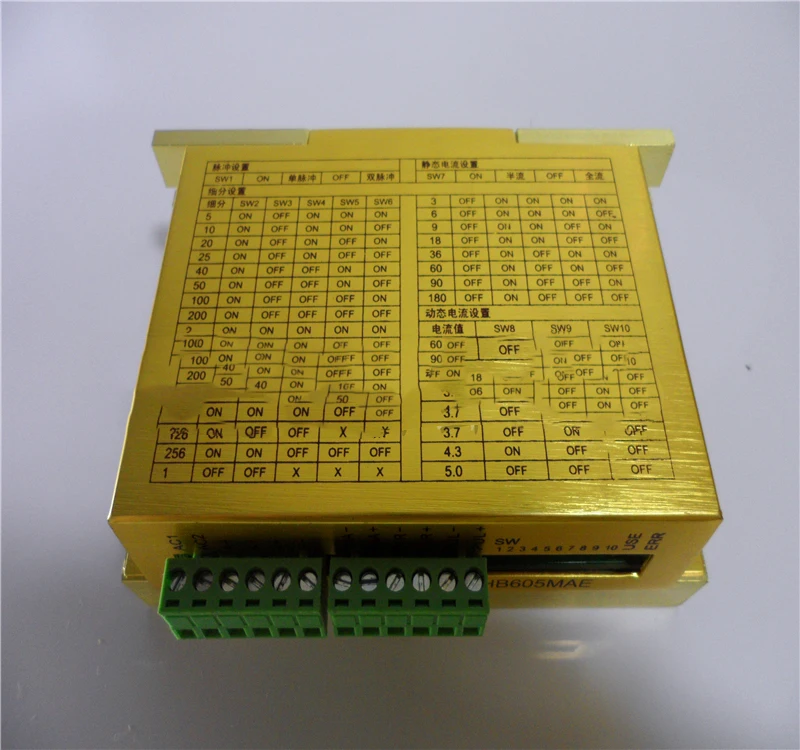

Используется оригинальный 2HB605MAE/YJ-618M двухфазный шаговый драйвер подделка тока

---

Характеристика: Compatible совместим с одним/двойным импульсным входомBipбиполярная разделка постоянного тока※ Источник питания переменного и постоянного тока, до 70VDC, 50VACMaximum Максимальный ток привода 5.0A/фазаВысокое подразделение: до 256 раз деление, с бинарными, термическими и десятичными вариантамиLocked блокированный ток в состоянии покоя является необязательнымOptical Оптическая изоляция входного сигнала※ Входной сигнал совместим с TTL, в то время как приемлемый дифференциальный сигнал20 частота измельчения 20 кГц

High Высокая надежность: многослойная плата и поверхностное крепление, оставляя достаточный запас для устройств питанияИспользование окружающей среды: Электрические характеристики:Метод охлажденияЕстественное воздушное охлаждениеДиапазон электропитанияDC24-60V AC18-35VПрименение случаяИзбегайте металлической пыли, масляного тумана и коррозионных газовВыходной фазовый ток0.6A-5AТемпература-15 °C --- + 45 °CЛогический входной ток10-20 мАИнструкции по монтажному порту и освещению: Нет. Маркировка Инструкции1 Пул + (+ 5 В) Импульсный сигнал: Когда режим управления одним импульсом является сигналом управления импульсом, повышенная кромка импульса эффективна. Когда режим управления двойным импульсом является сигналом импульса с передним вращением, восходящий край импульса действителен. Настройка управления одним/двойным импульсом устанавливается путем набора номера SW1 2 PUL-3 DIR + (+ 5 В) Сигнал направления: сигнал высокого/низкого уровня в режиме управления одним импульсом, сигнал обратного импульса в режиме двойного импульсного управления. Восходящий край пульса действителен. Настройка управления одним/двойным импульсом устанавливается путем набора номера SW1 4 DIR-5 Эна + (+ 5 В) Включение сигнала: Этот входной сигнал используется для включения/отключения. Высокий уровень, низкий уровень драйвера не может работать, когда не используется 6 Эна-7 AC1 Источник питания переменного и постоянного тока (постоянный ток не является положительным или отрицательным)8 AC2 Источник питания переменного и постоянного тока (постоянный ток не является положительным или отрицательным)1, в соответствии с рабочим состоянием двигателя, чтобы выбрать значение напряжения, теоретически, высокоскоростной выбор состояния высокого напряжения2. Диапазон электропитания в DC24V-70V может быть любым значением, но в соответствии с использованием выбранного значения напряжения требуется общая скорость двигателя менее 200 об/мин рекомендуемое Использование напряжения 24-36VDC, высокоскоростное состояние может увеличить напряжение, не более 50 В постоянного тока3, Учитывая нестабильность электричества, максимальный рекомендуемый Источник питания переменного тока не превышает 35 В переменного тока4, лучше, чем 36 В постоянного тока, лучше всего установить привод на металлическом корпусе, чтобы обеспечить хорошую охлаждающую среду9 A + Двигатель А фаза, а +, а-Интермодуляция, может изменить направление основного двигателя10 А- Двигатель А фаза11 B + Двигатель B фаза, B +, B-Интермодуляция, может изменить направление основного двигателя12 Б- Двигатель B фаза13 Использование Индикатор питания привода, зеленый свет означает, что система работает14 ERR Индикатор отчета об ошибке привода, красный индикатор указывает, что система не работает должным образом, красный свет выключается, когда драйвер работает нормально. Схема проводки: Габаритные размеры:
